Домашняя электрика кажется сложной только до тех пор, пока вы смотрите на нее как на набор проводов, автоматов и розеток. На самом деле это вполне логичная система, у которой есть источник питания, защита, распределение и конечные потребители, а дальше все показано на наглядных иллюстрациях, чтобы вы могли не просто читать, а видеть, как все устроено.
Важное предупреждение. Любые реальные работы с электричеством нельзя воспринимать как бытовую мелочь или задачу "на пять минут". Даже простая на вид операция может оказаться опасной, если не учесть состояние проводки, схему питания, качество соединений, наличие скрытых повреждений и общий режим сети. Электрический ток не прощает ошибок: он не предупреждает, не дает второй попытки и часто действует быстрее, чем человек успевает среагировать.
Именно поэтому такие работы должны выполнять только обученные и аттестованные специалисты, которые знают правила электробезопасности, умеют пользоваться средствами защиты, понимают конструкцию электроустановки и способны оценить риск до начала работ.

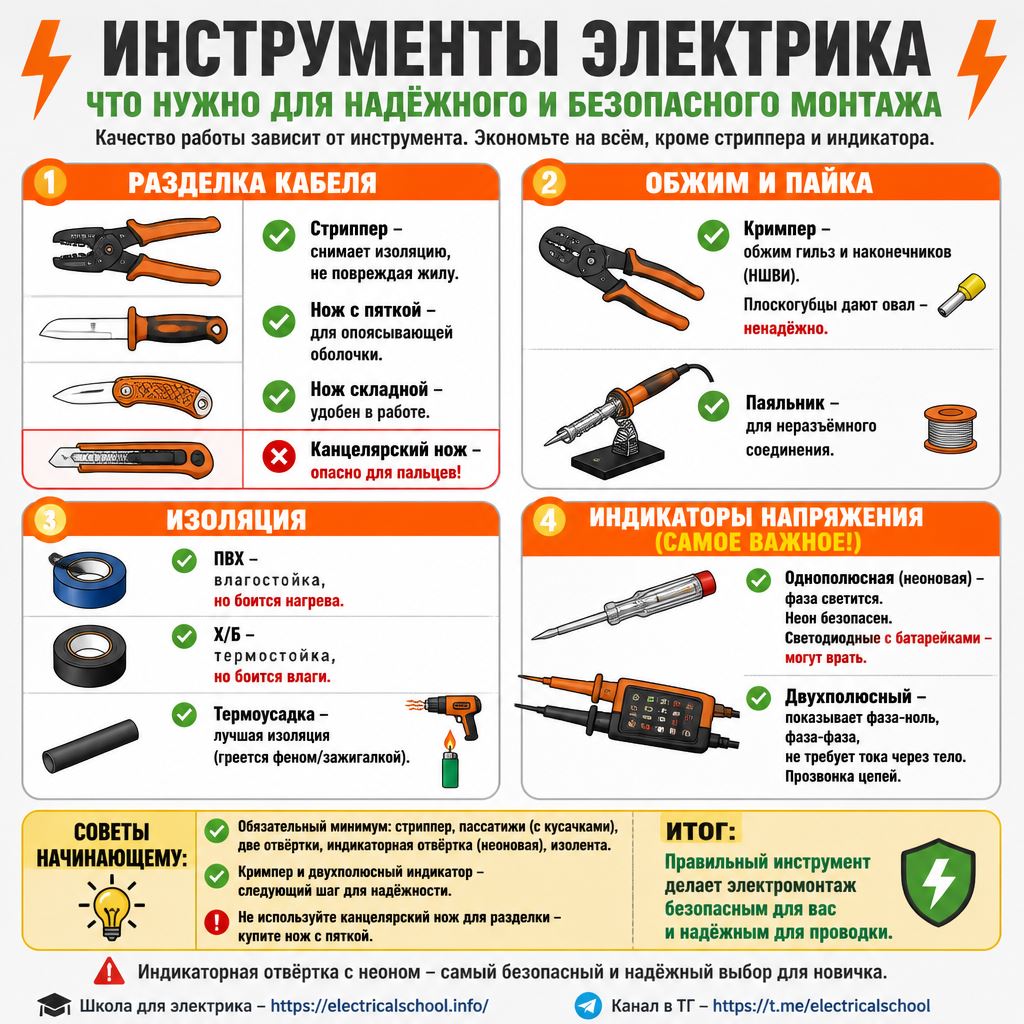

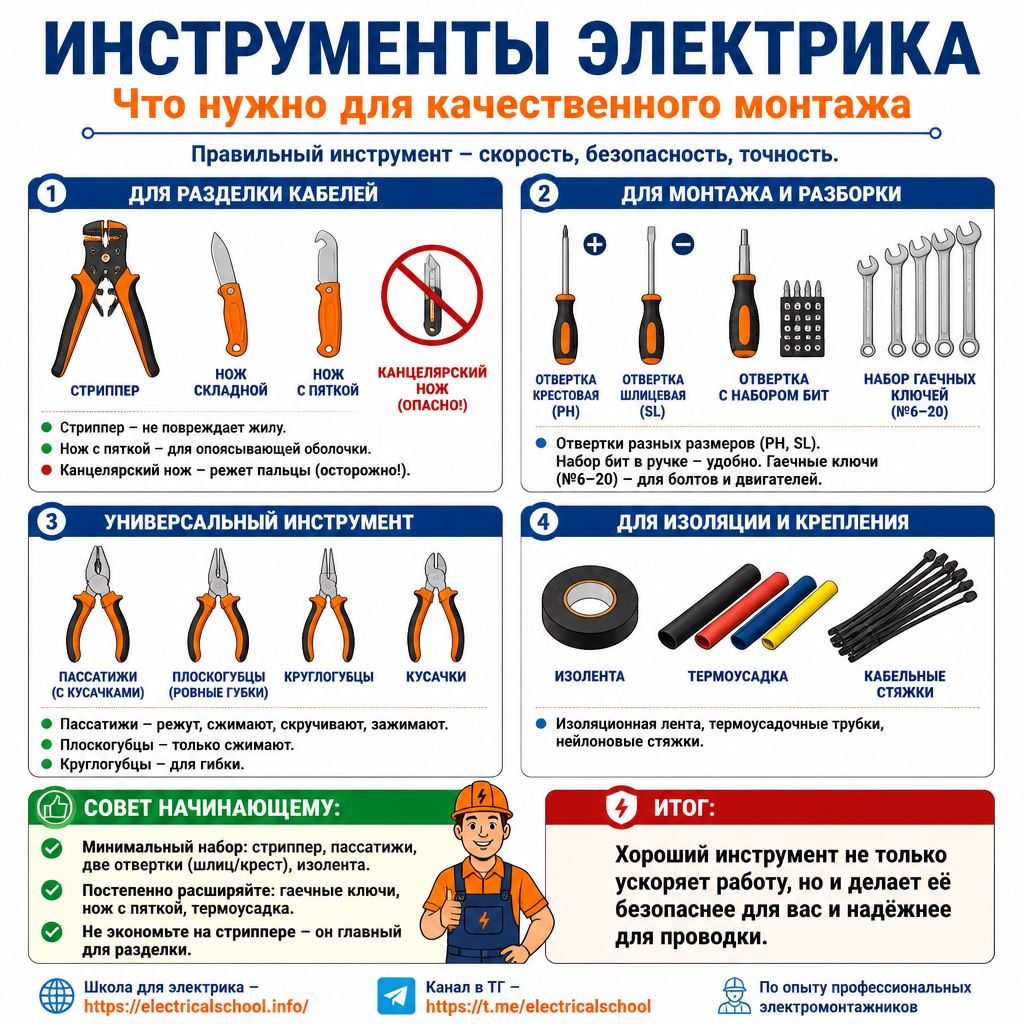

В профессиональной практике важно не только "уметь крутить провода", но и правильно обесточить линию, проверить отсутствие напряжения, выбрать безопасный порядок действий и использовать подходящий инструмент и измерительные приборы.
Профессионал отличается от случайного исполнителя не только знаниями, но и подходом. У него есть опыт, позволяющий увидеть скрытую проблему еще до того, как она превратится в аварию, и инструмент, который рассчитан именно на работу под электрической нагрузкой. Это могут быть изолированный ручной инструмент, индикаторы, мультиметр, приборы для проверки изоляции, средства индивидуальной защиты и другое оборудование, без которого нормальная работа просто не считается безопасной.
Поэтому этот текст нужен не для самостоятельного ремонта, а для понимания языка электриков. Если вы знаете, что такое фаза, ноль, заземление, автомат, УЗО и групповая линия, вам легче задать правильный вопрос, понять ответ мастера и принять грамотное решение без лишнего риска. Это и есть главная цель такого материала: не заменить специалиста, а помочь вам разговаривать с ним на одном уровне.

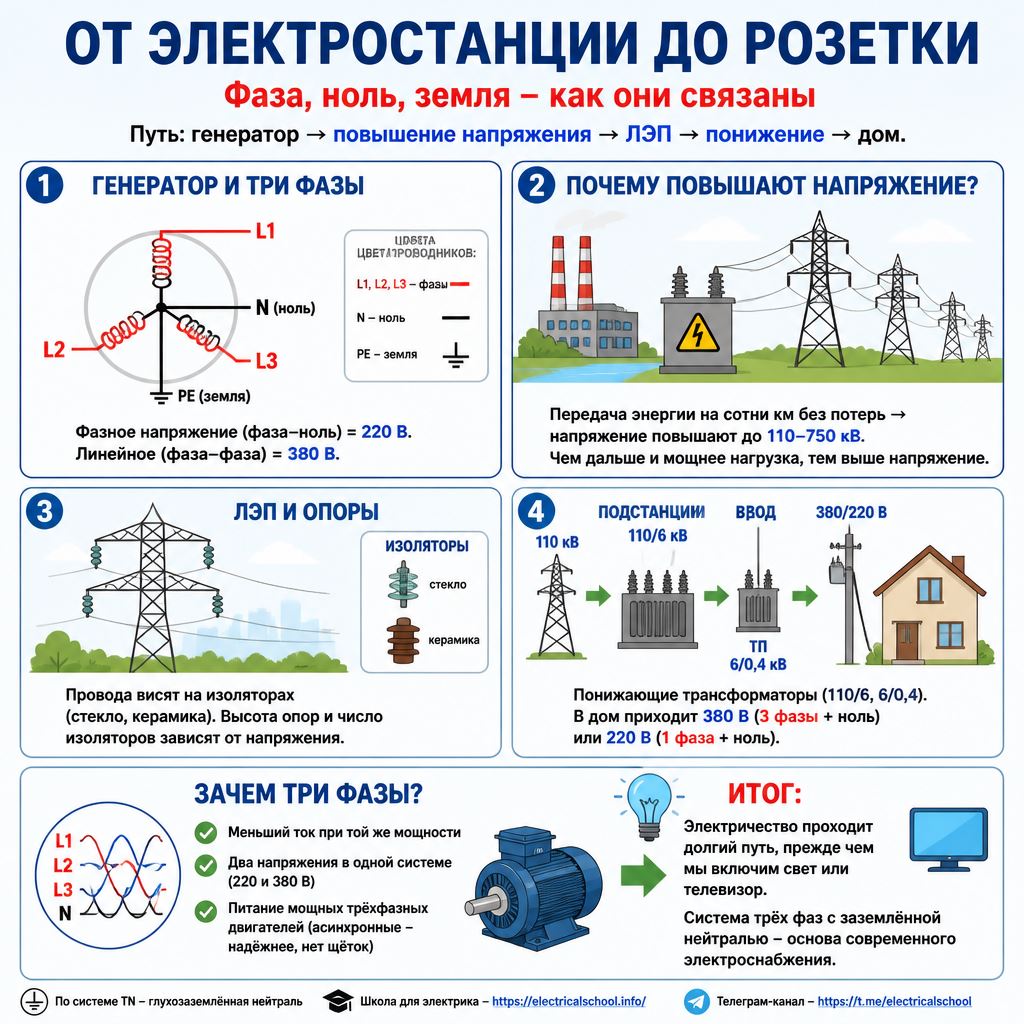

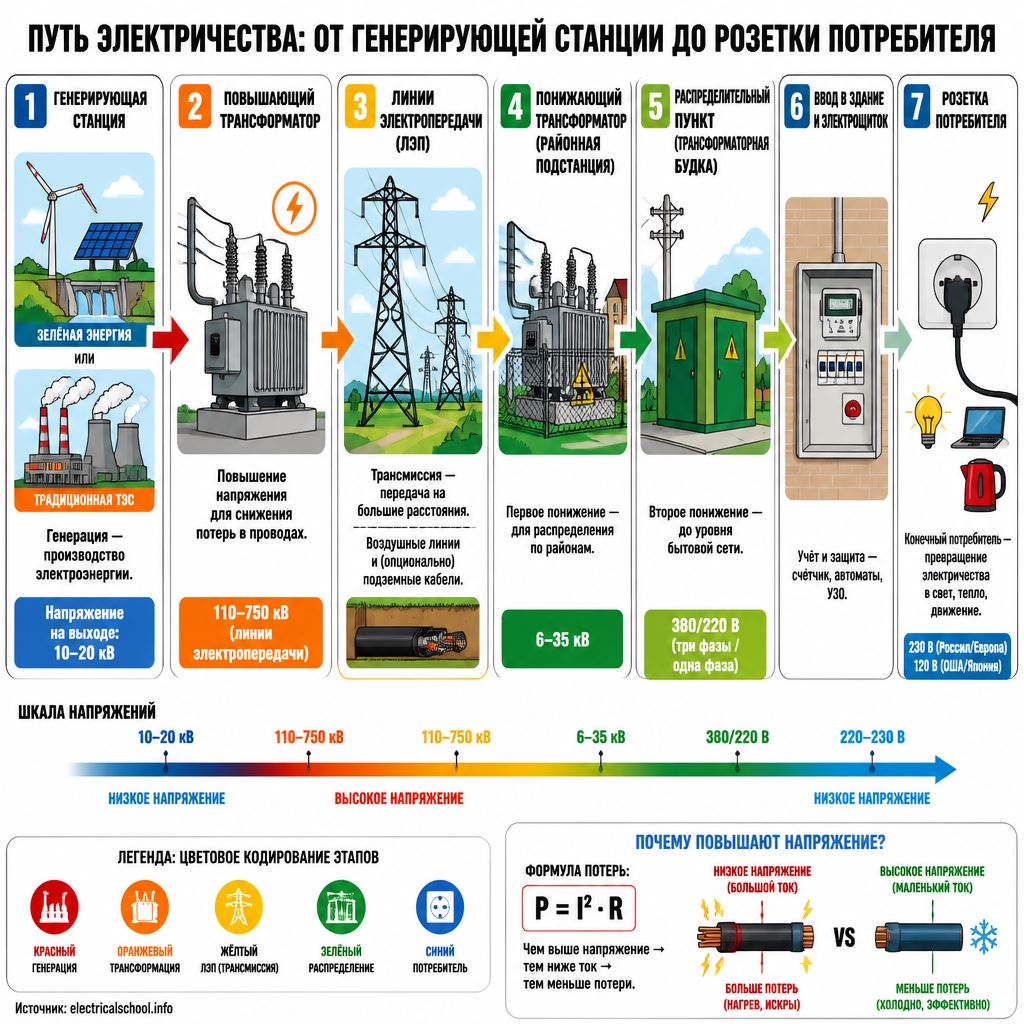

Откуда берется электричество
Электричество приходит в дом из городской распределительной сети. По пути оно проходит через трансформаторные подстанции, где напряжение понижается до привычных 220 вольт переменного тока. В обычной квартире вы имеете дело не с постоянным током, как в батарейке, а с переменным, который меняет направление 50 раз в секунду. Это и есть частота 50 Гц, знакомая по паспорту почти любого бытового прибора.
Важно понимать и еще одну вещь: электрический сигнал по проводам распространяется очень быстро, почти со скоростью света, а вот сами электроны в проводнике движутся намного медленнее. Поэтому, когда вы включаете свет, лампа загорается почти мгновенно, хотя физика процесса совсем не примитивна.

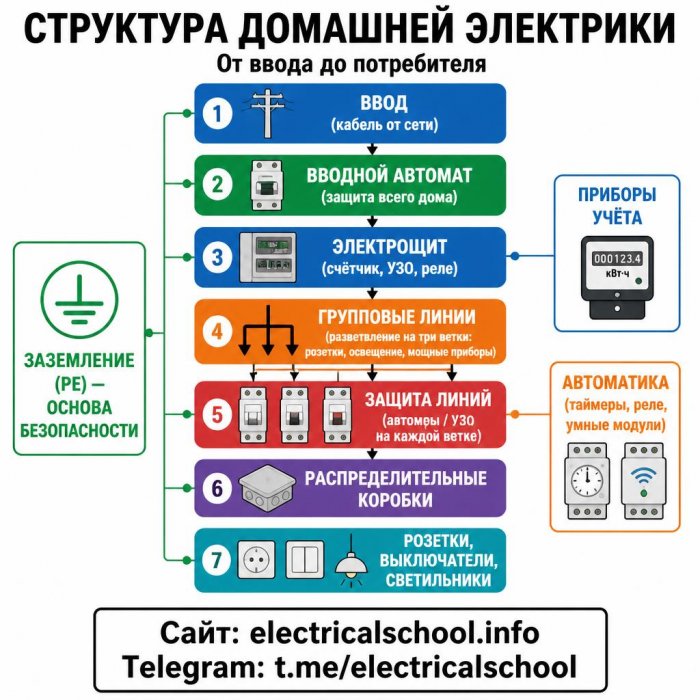

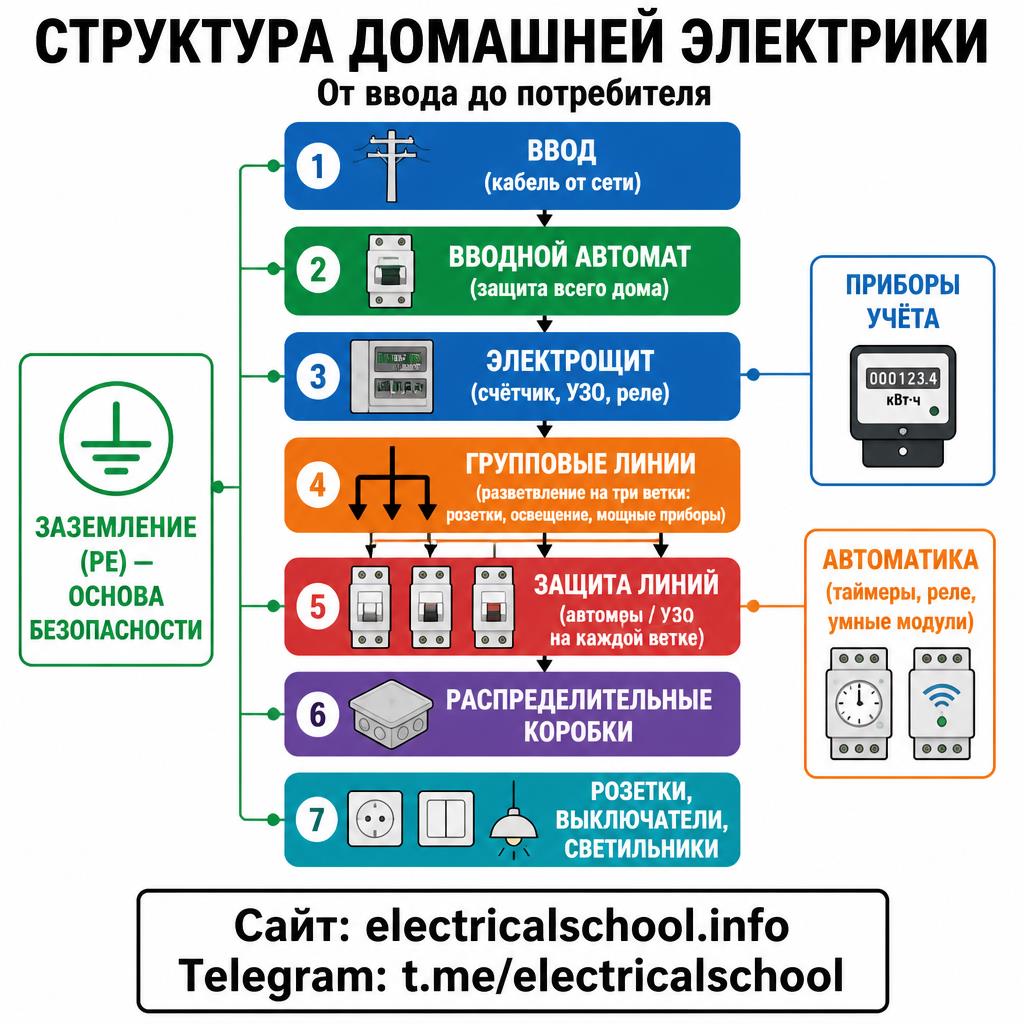

Структура домашней электрики
Структура домашней электрики обычно строится как цепочка от ввода к отдельным потребителям, чтобы каждая линия была защищена и понятна в обслуживании. Ниже - кратко по пунктам.
1. Ввод в дом или квартиру - сюда приходит питающий кабель от сети.
2. Вводной защитный аппарат - автомат, рубильник или дифзащита, которые позволяют обесточить все жилье и защитить ввод.
3. Электрощит - место, где собраны автоматы, УЗО, реле напряжения, счетчик и другие модульные устройства.
4. Групповые линии - отдельные цепи на розетки, освещение, кухню, санузел, мощные приборы.
5. Защита линий - автоматические выключатели, УЗО, дифавтоматы, УЗИП, при необходимости реле контроля напряжения и фаз.
6. Распределительные коробки и соединения - здесь кабели разводятся по помещению и соединяются штатными способами.

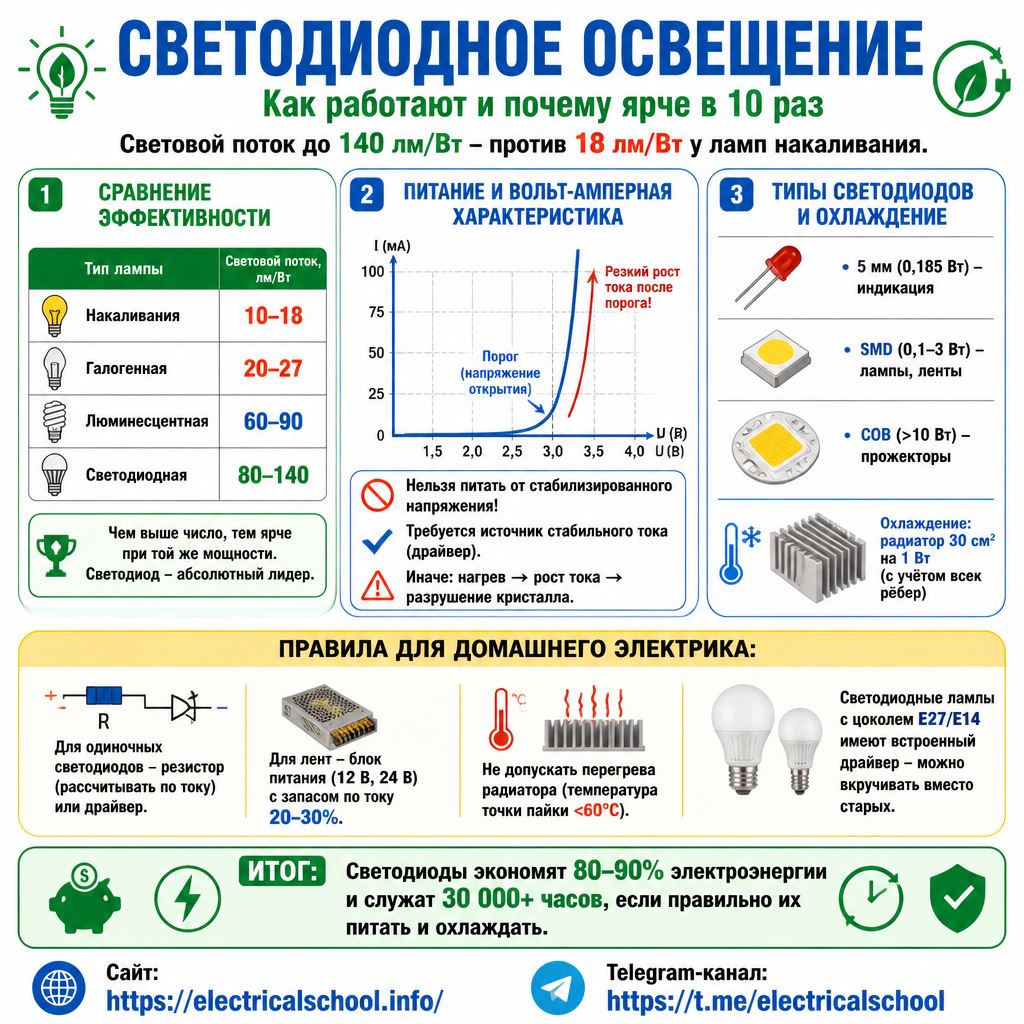

7. Розетки, выключатели и светильники - конечные точки, куда приходит питание и откуда оно подается на нагрузку.
8. Заземление и защитный проводник PE - отдельная важная часть системы безопасности, без которой полноценная схема не считается правильной.
9. Приборы учета и контроля - счетчик, вольтметры, амперметры, измерители мощности, если они предусмотрены проектом.
10. Автоматика и управление - таймеры, реле, контакторы, «умные» модули и другие устройства для удобства и автоматизации.
Что происходит в щитке
Электрический щиток - это центр управления всей домашней электросетью. Именно туда приходит вводной кабель, а уже внутри щитка энергия распределяется по отдельным линиям: освещение, розетки, кухня, ванная, кондиционер, бойлер, стиральная машина.

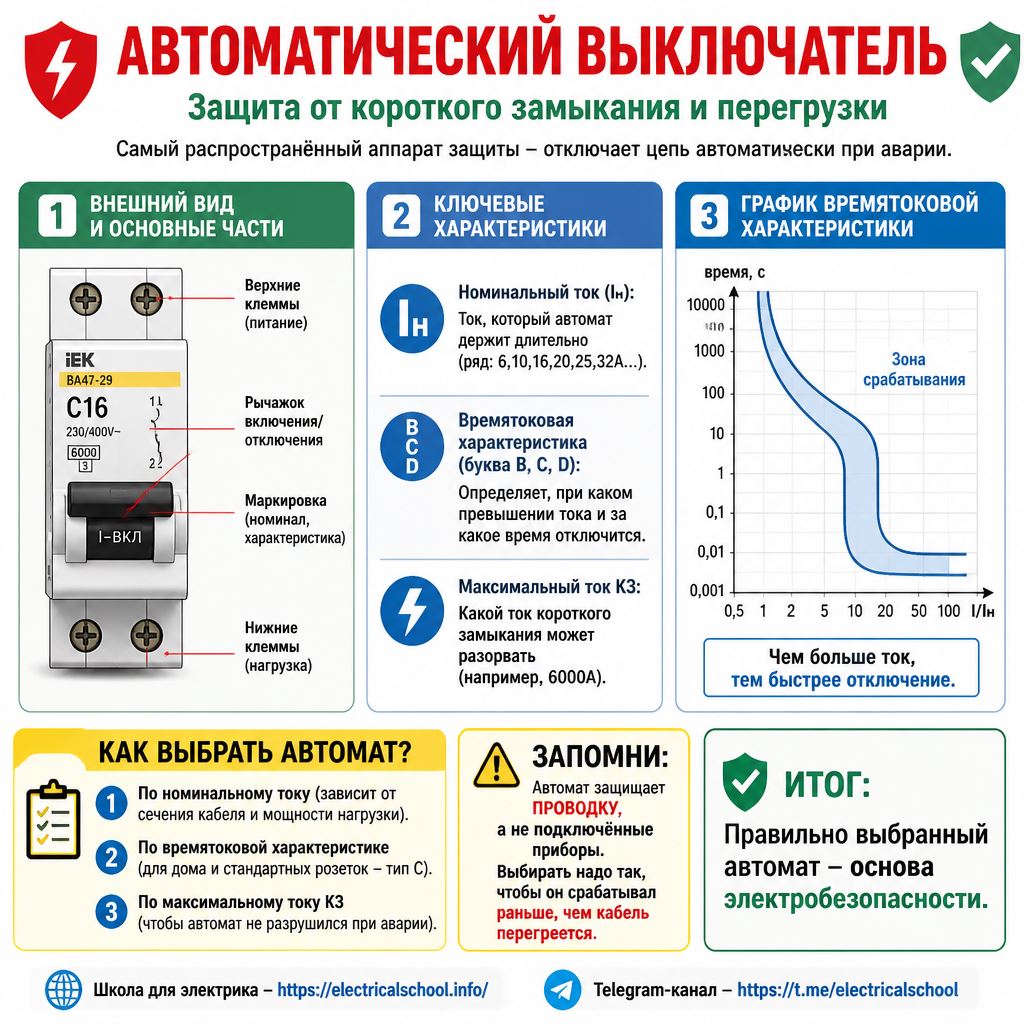

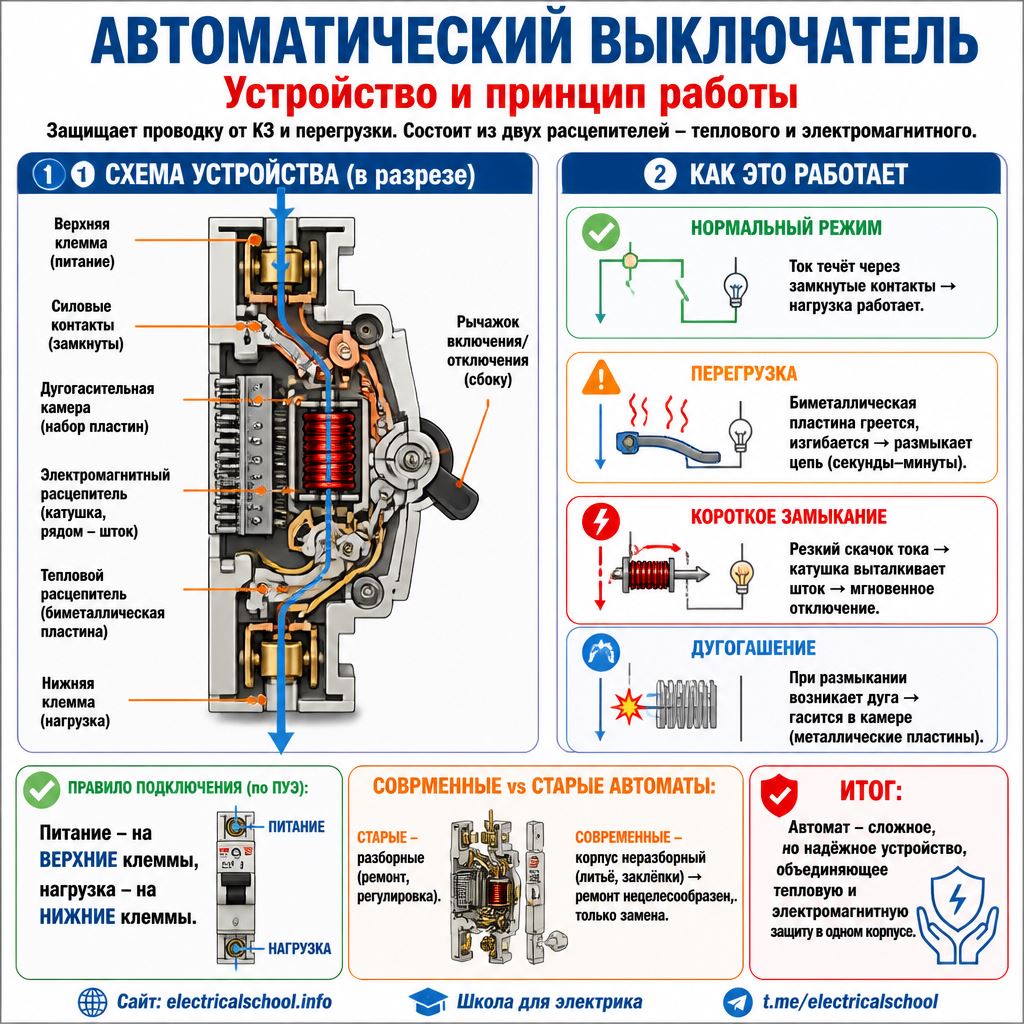

Главную роль здесь играют автоматические выключатели (автоматы). Каждый из них защищает свою линию от перегрузки и короткого замыкания. Если нагрузка слишком большая или в цепи возникает авария, автомат отключает питание, чтобы проводка не перегрелась и не стала источником пожара.

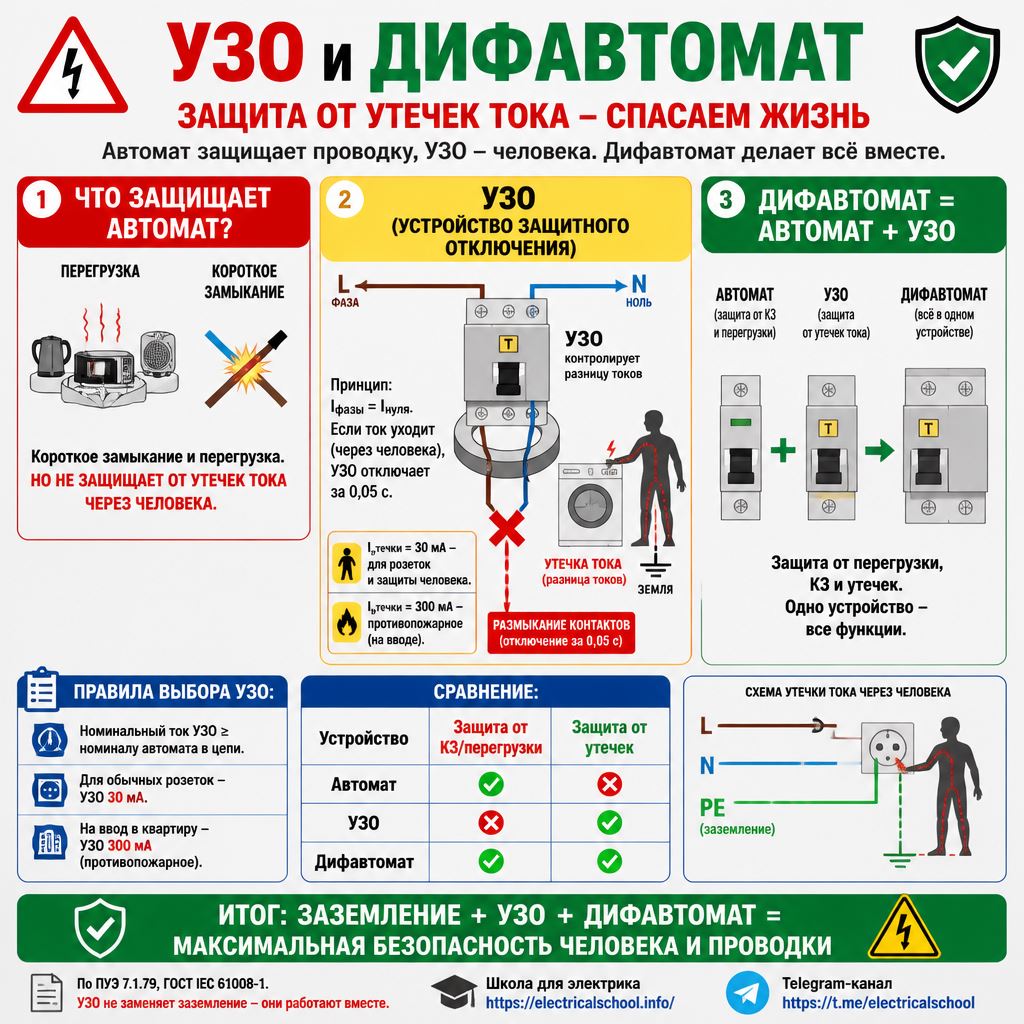

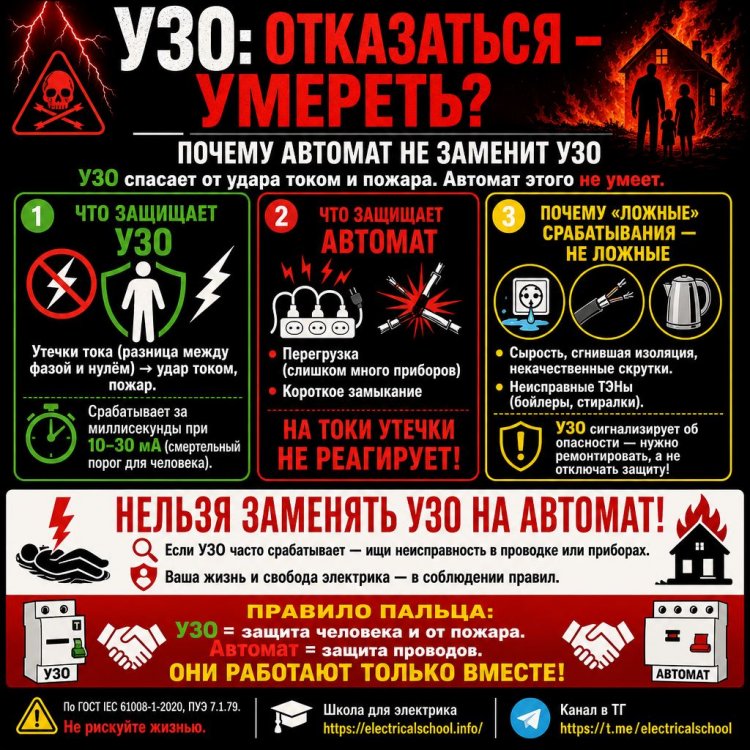

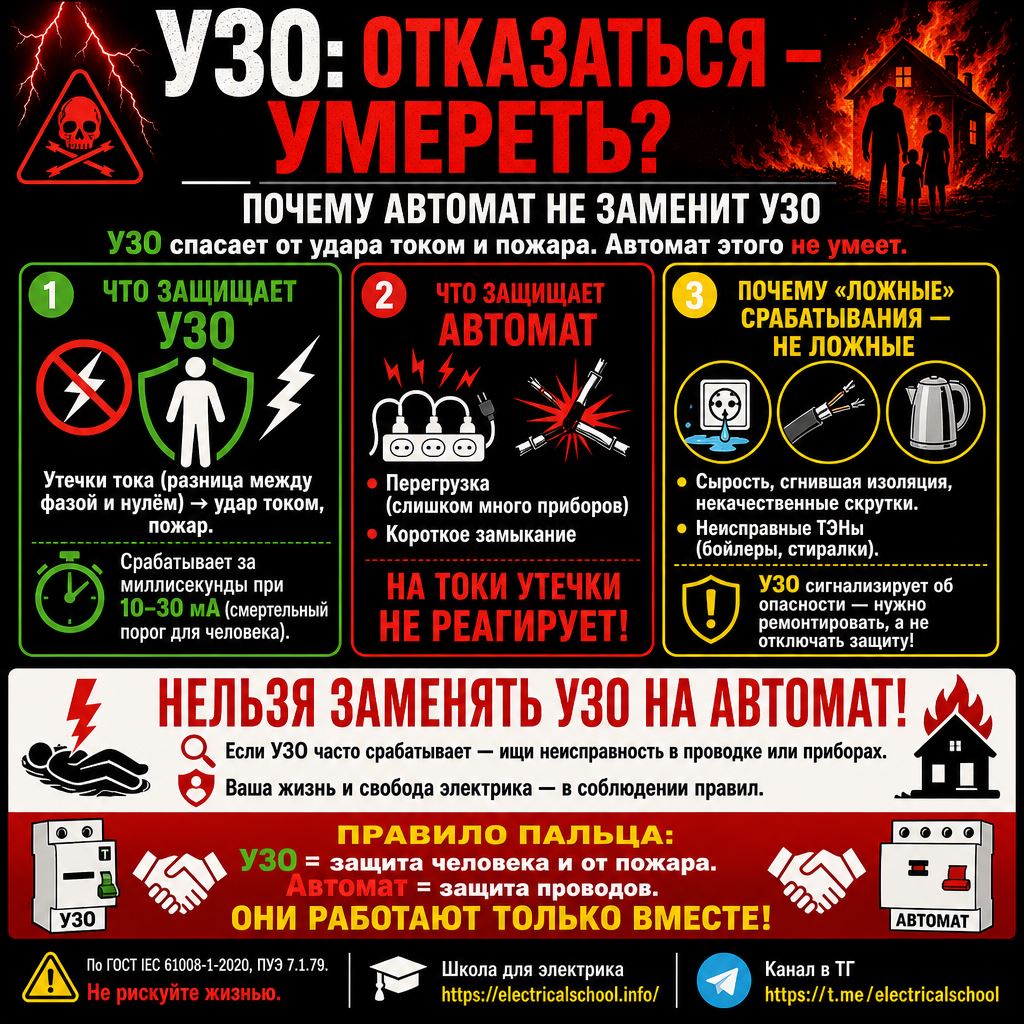

Во многих современных щитках можно увидеть и УЗО, а иногда дифавтомат. Это уже защита не только от перегрузки, но и от утечки тока. Если часть тока уходит не по нормальному пути, а через корпус прибора или человека, устройство отключает линию очень быстро. Именно поэтому щиток нельзя воспринимать как формальность - это реальный элемент безопасности.

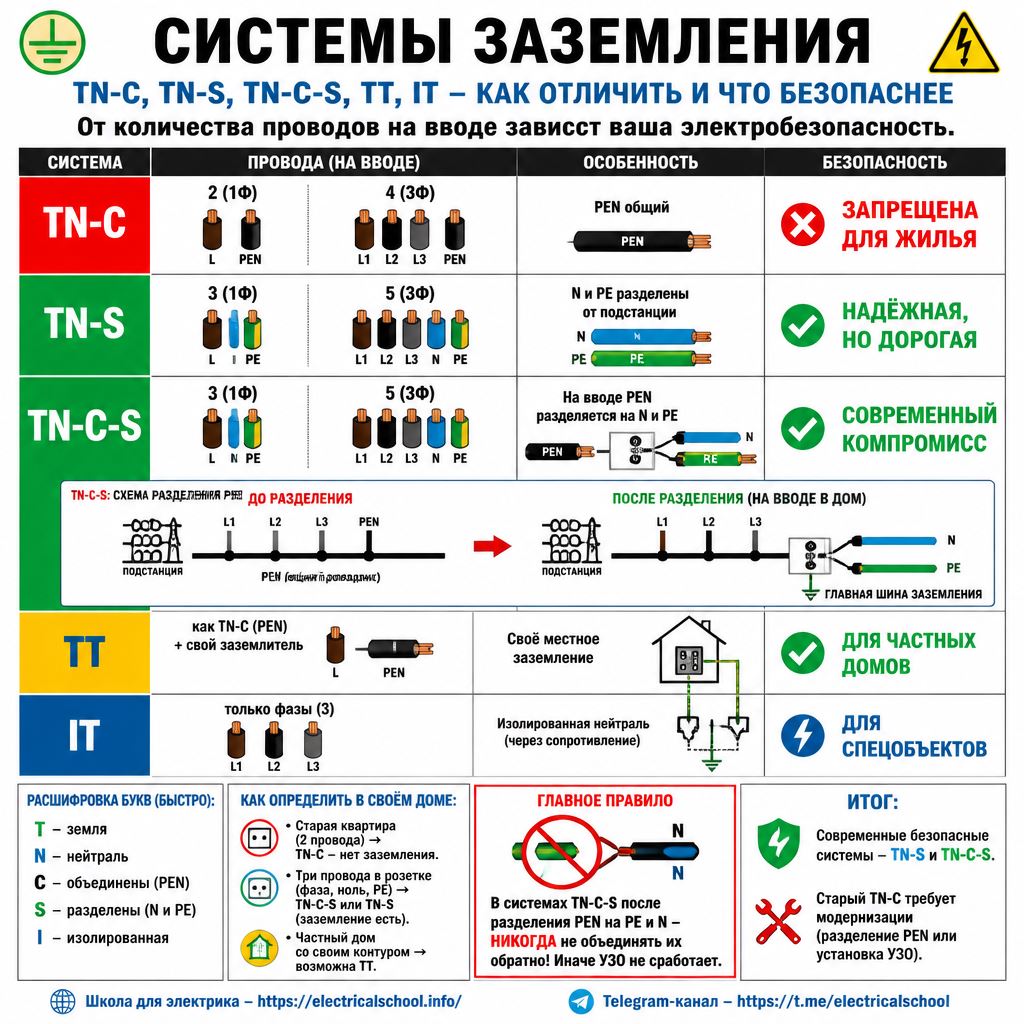

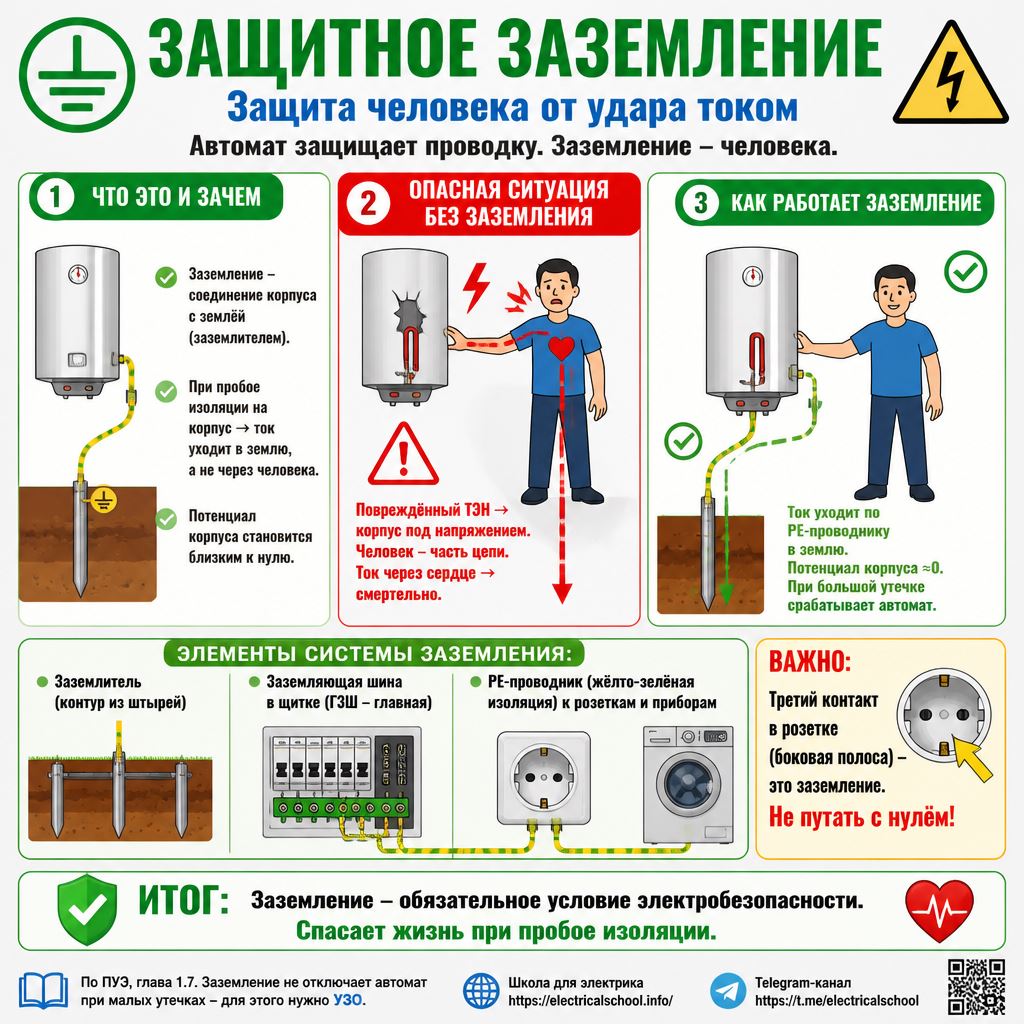

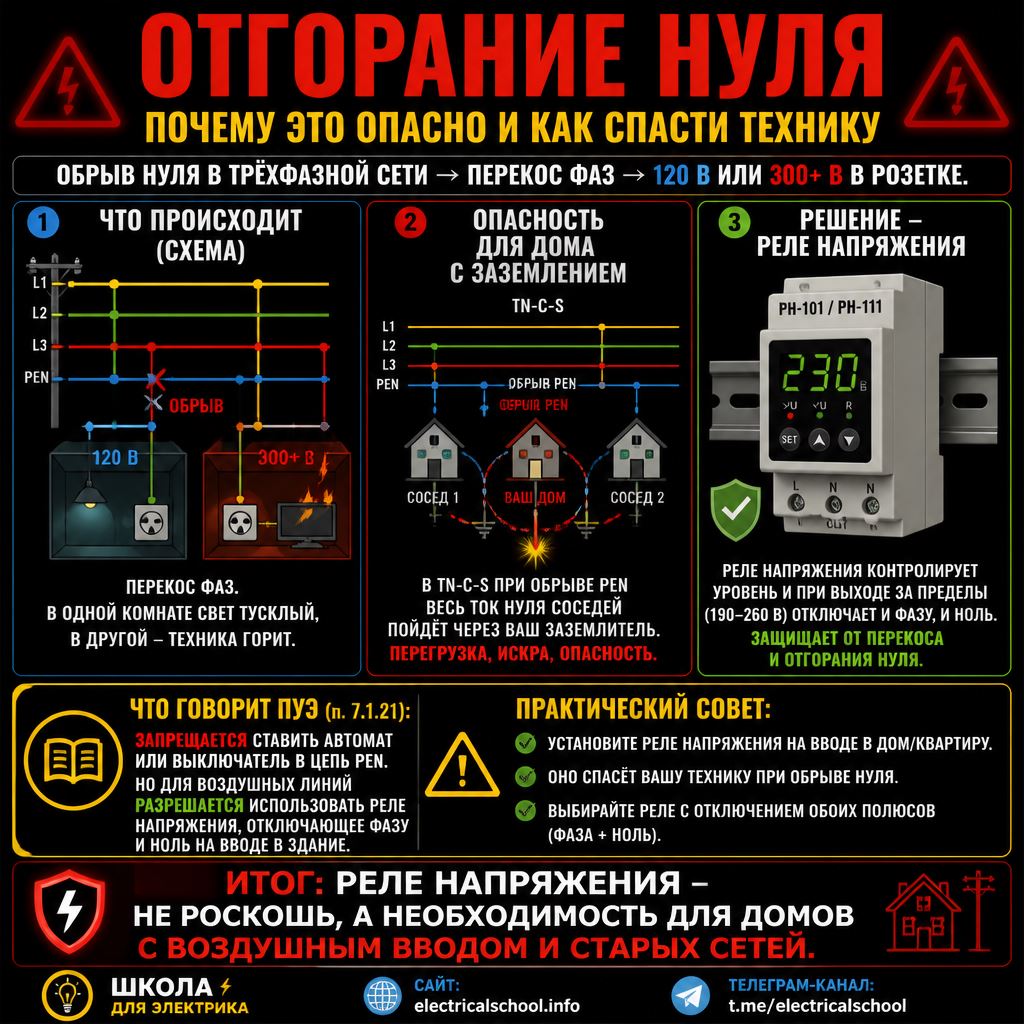

Фаза, ноль и земля
В быту часто говорят: "есть фаза, ноль и земля". Для понимания домашней электрики это один из самых важных блоков.
Фаза - это провод, на котором есть опасный потенциал относительно земли. Через нее энергия подается к прибору.
Ноль - это обратный провод, по которому ток возвращается в сеть.

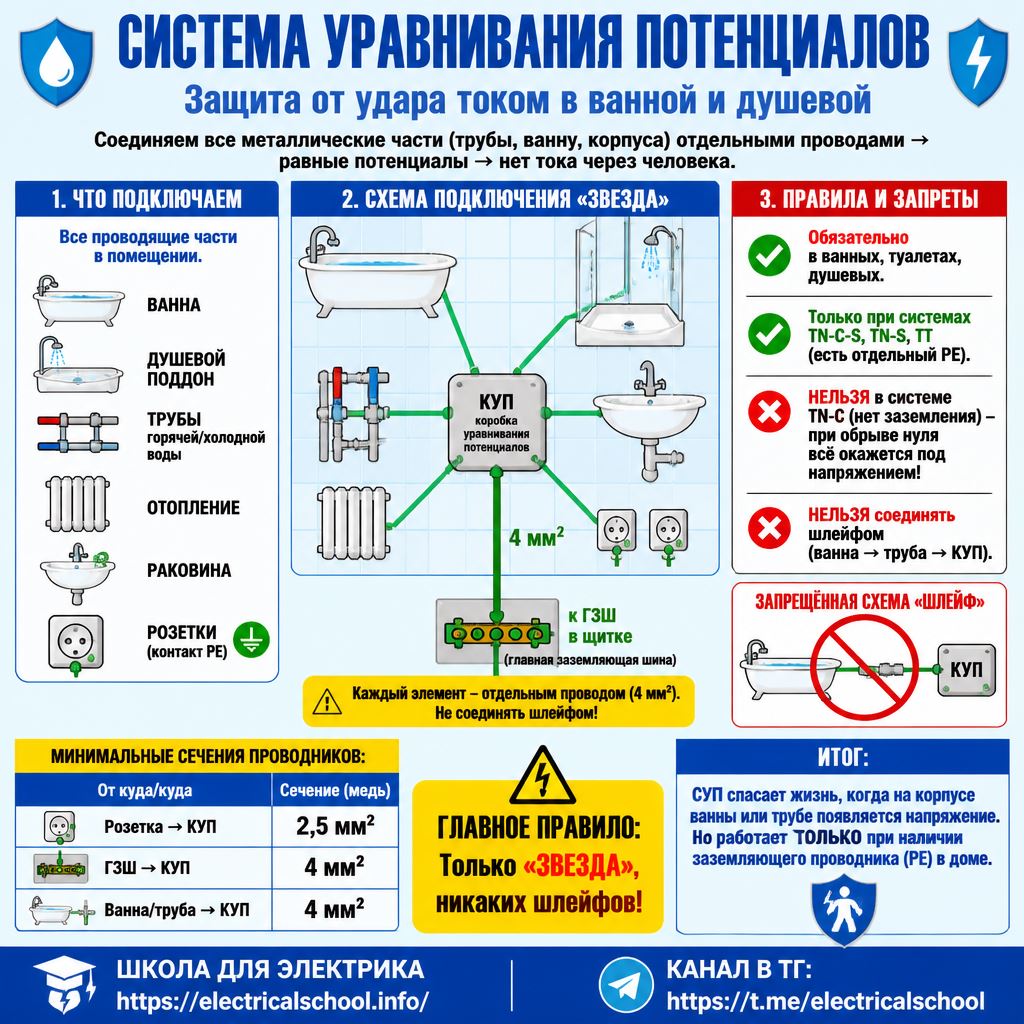

Заземление - это защитный проводник. В нормальном режиме он не несет рабочий ток, но при аварии помогает отвести опасное напряжение и снизить риск поражения человека.
Путать эти проводники опасно. На глаз определить их нельзя, а бытовые "индикаторы" без понимания схемы дают лишь очень ограниченную информацию. Поэтому в реальной работе электрик всегда проверяет цепь прибором и только потом что-то делает дальше.

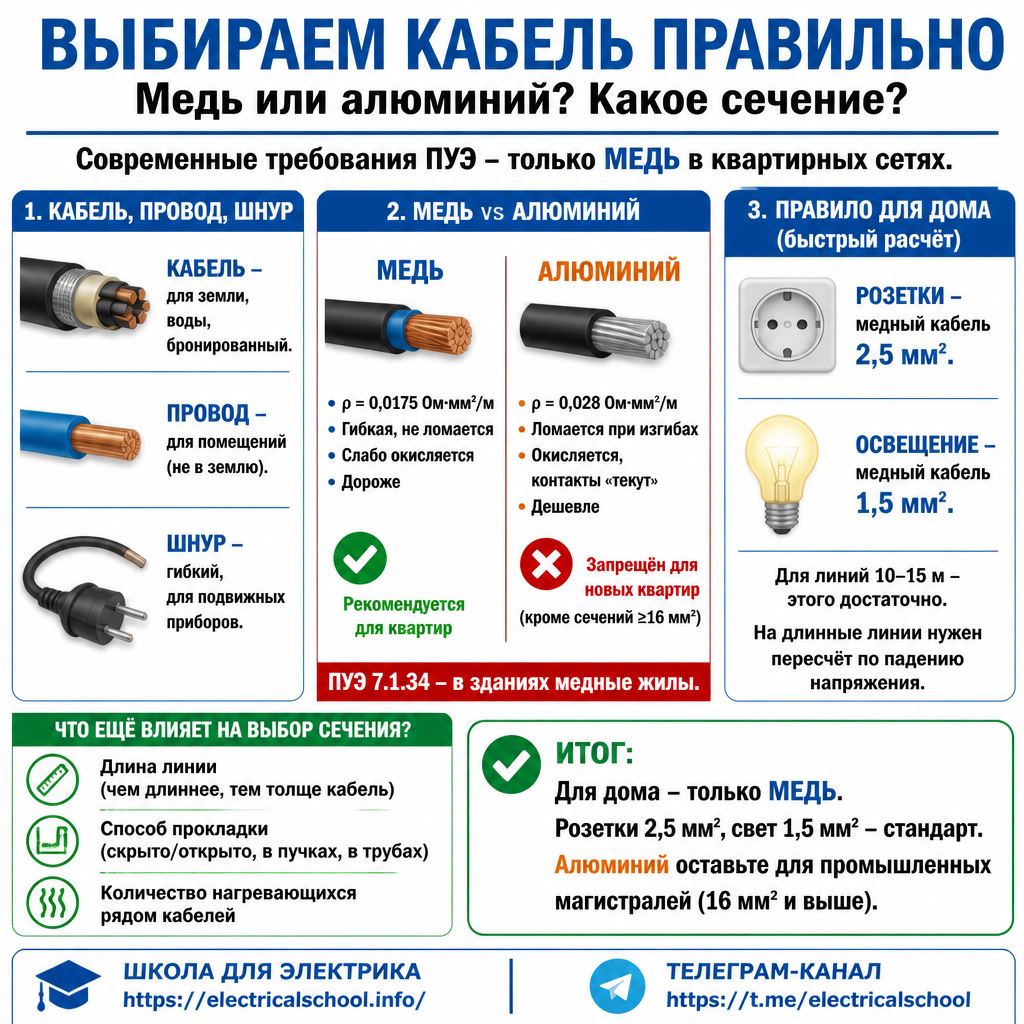

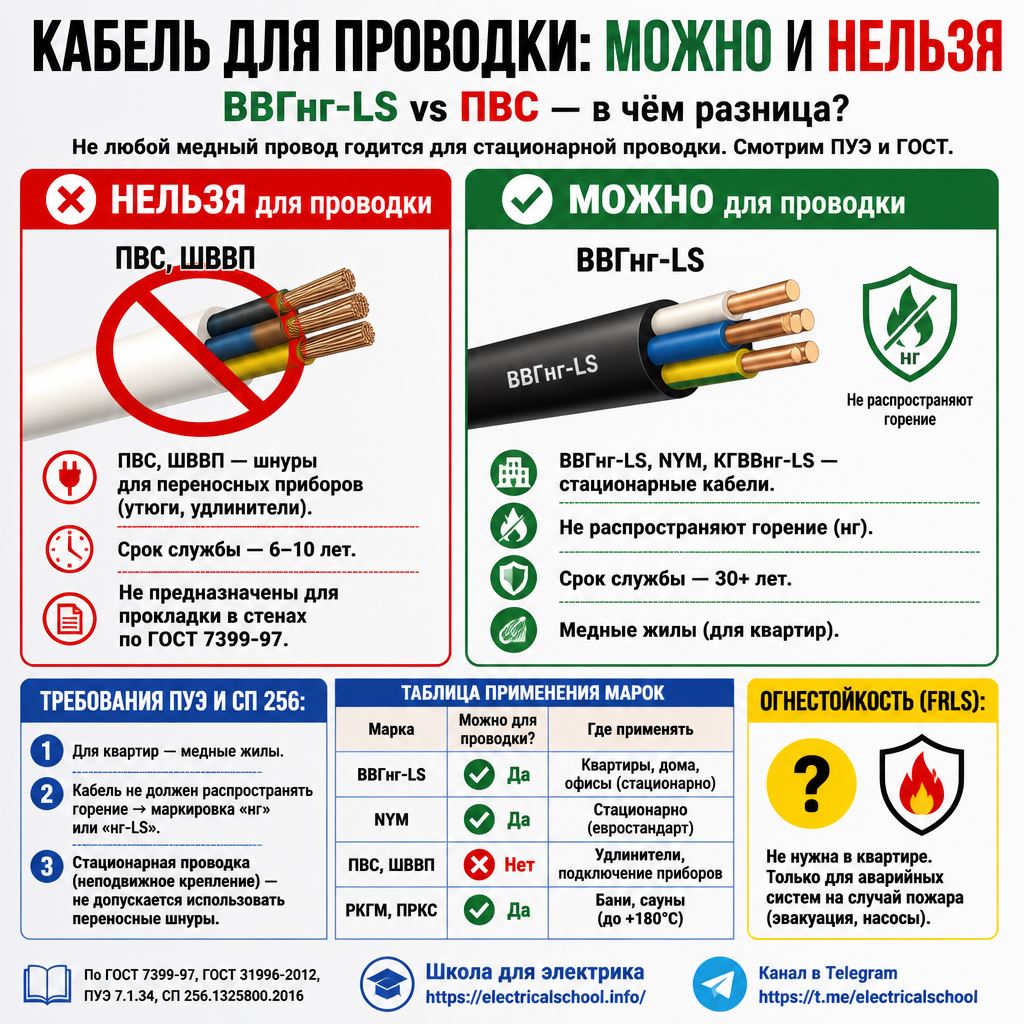

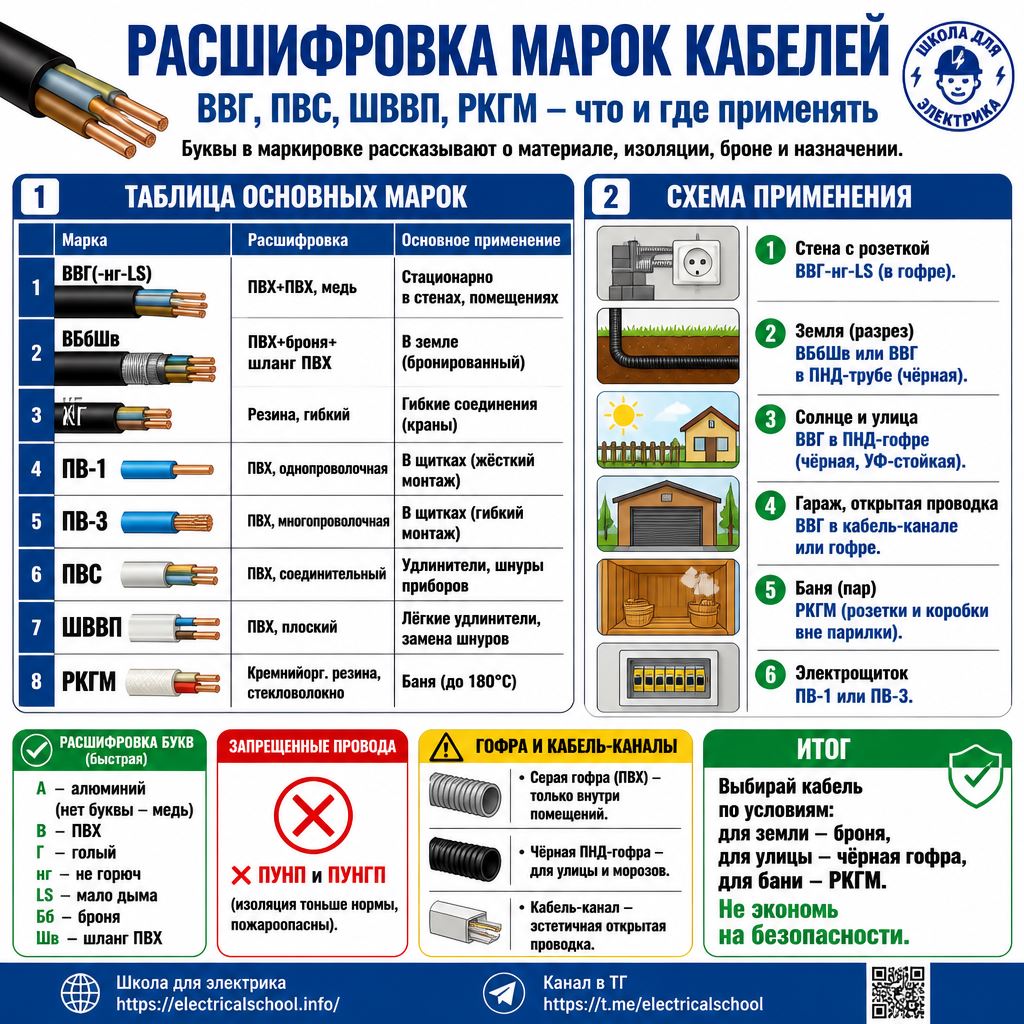

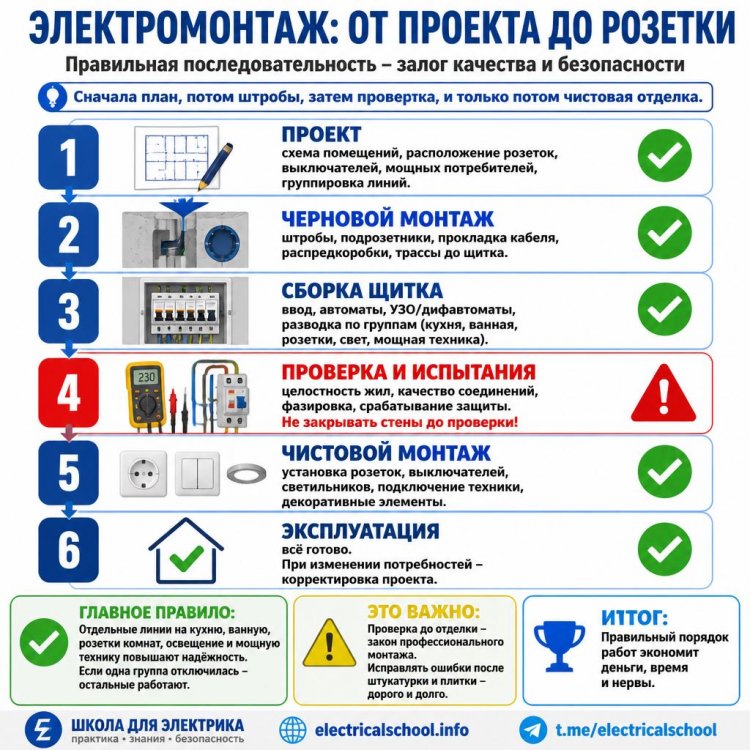

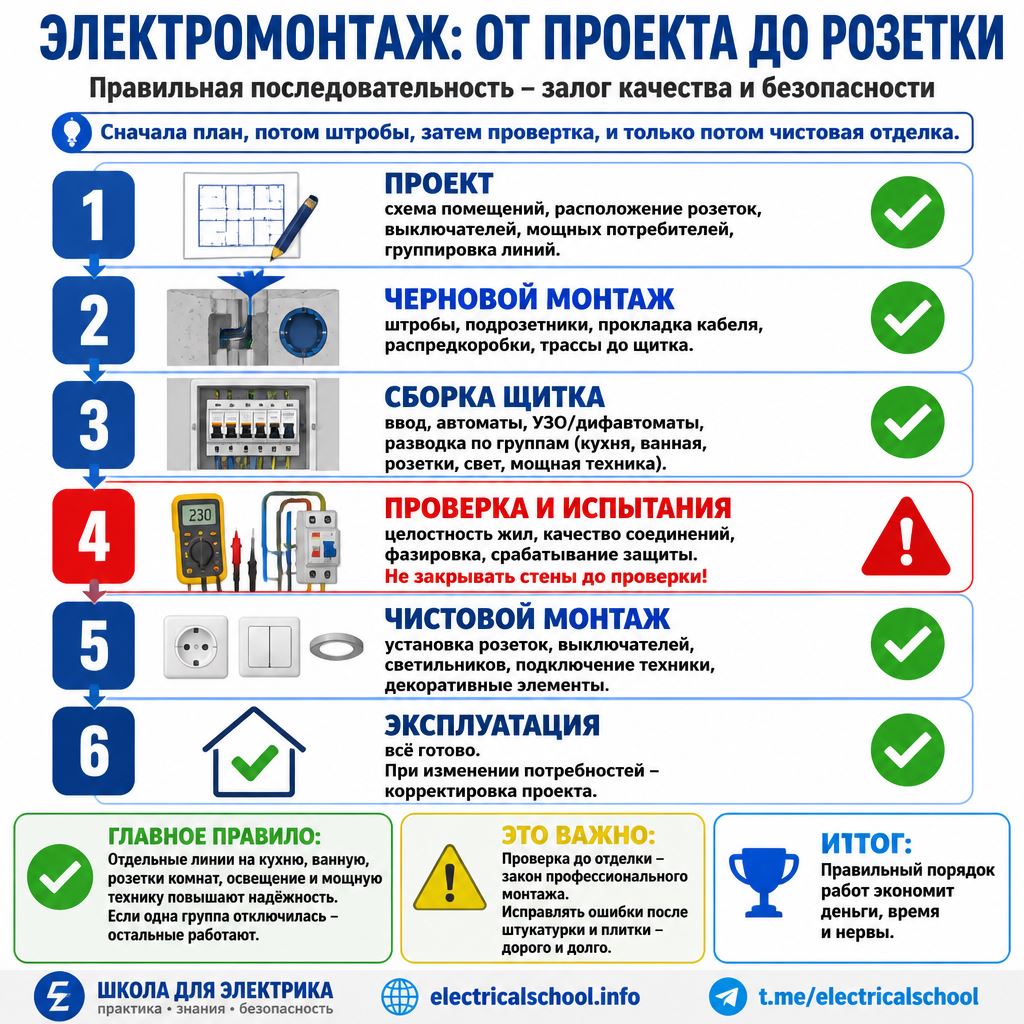

Как устроена электропроводка
Электропроводка в квартире - это не просто кабель в стене, а заранее рассчитанная сеть. Для освещения обычно используют одну группу, для розеток - другую, а для мощных потребителей делают отдельные линии.

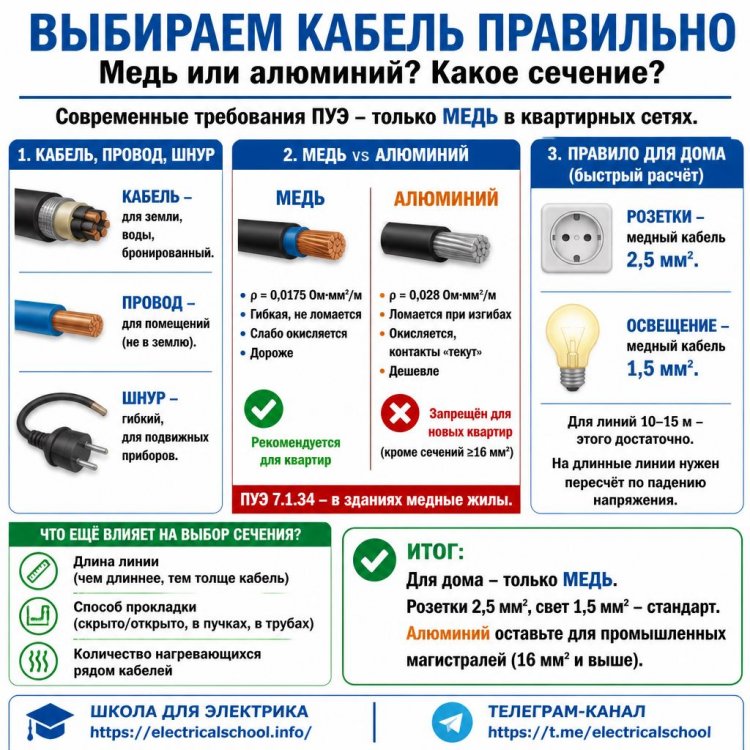

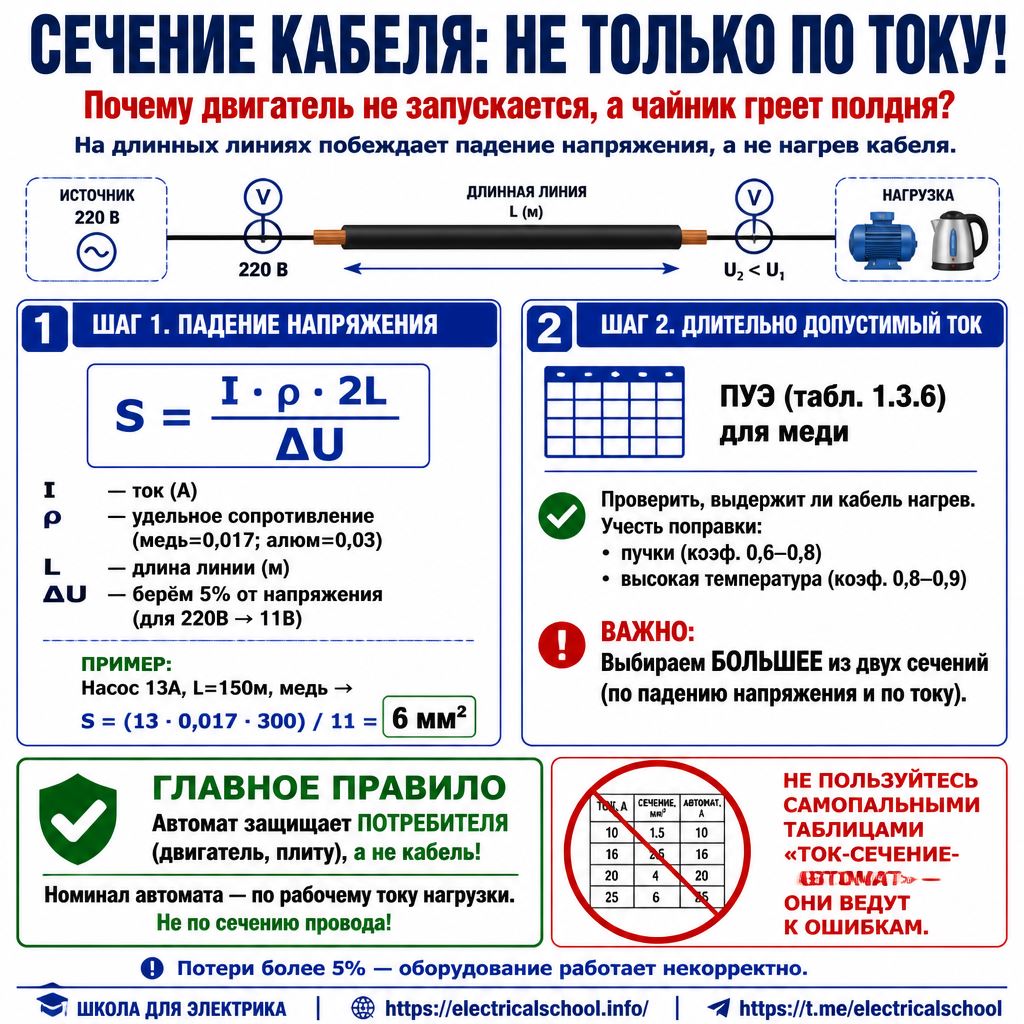

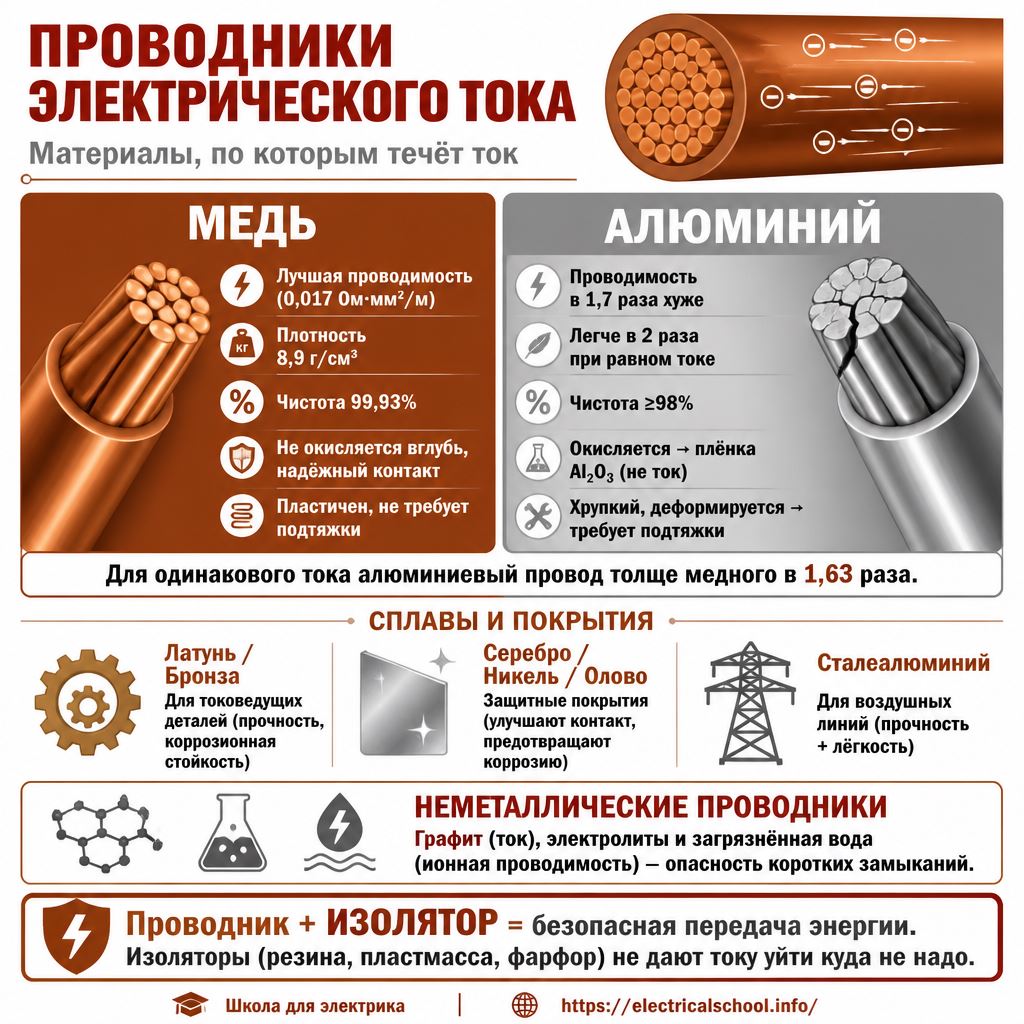

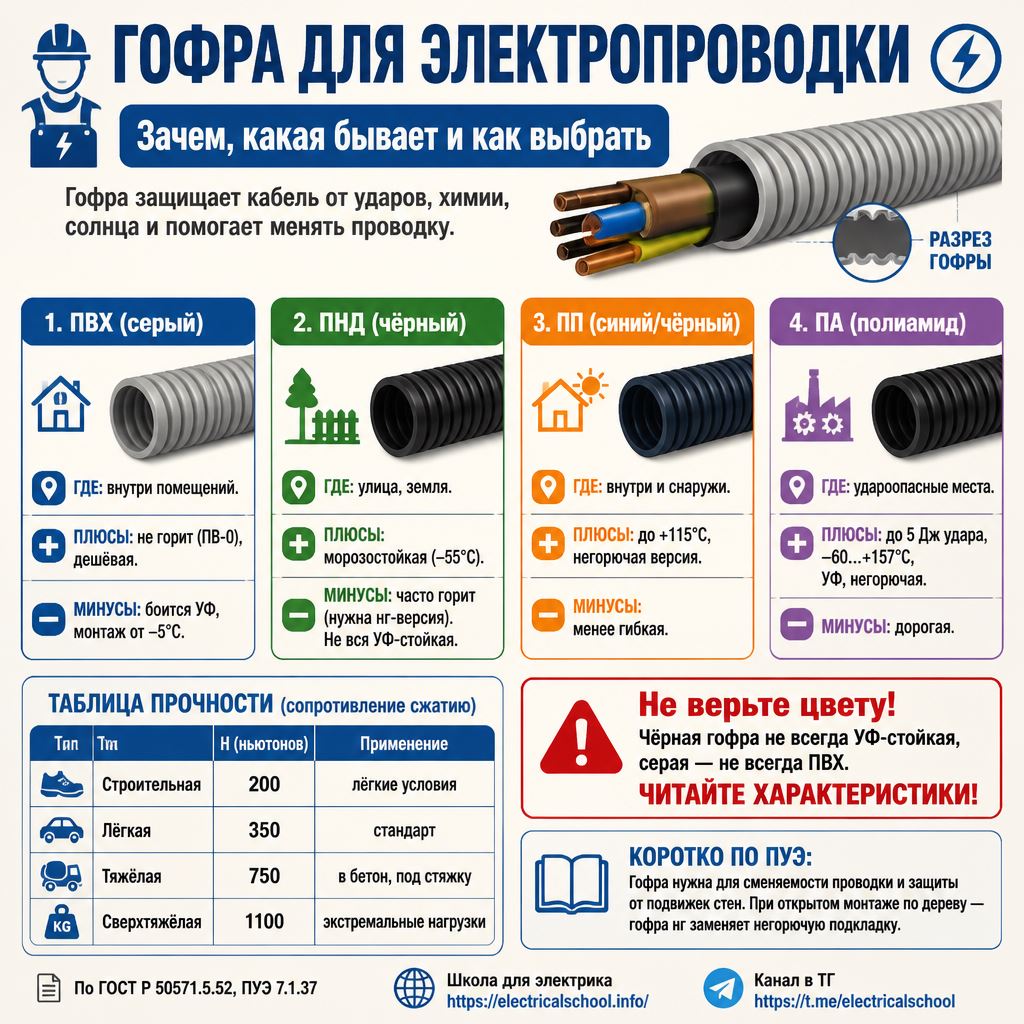

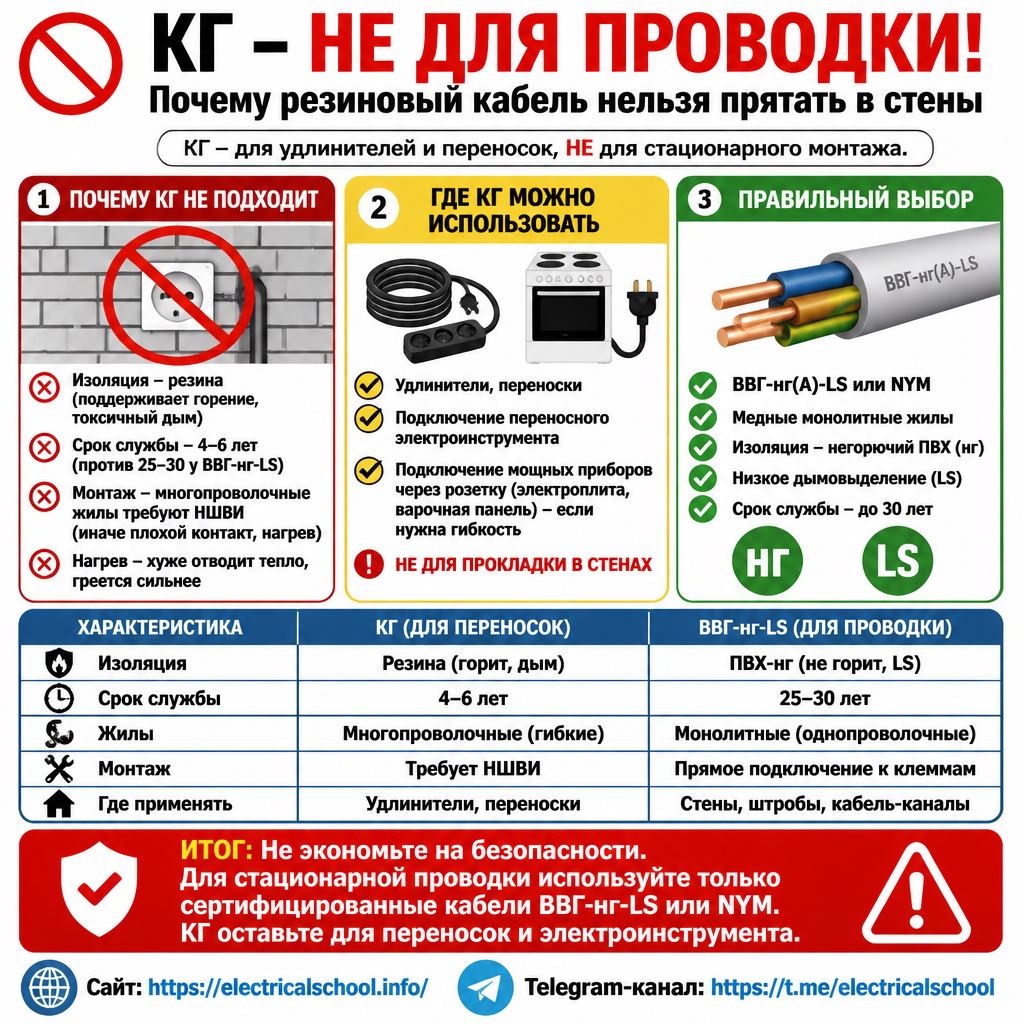

Здесь важны сразу несколько параметров: сечение кабеля, материал жилы, длина линии, способ прокладки и предполагаемая нагрузка. Чем тоньше провод и чем больше ток через него идет, тем сильнее он нагревается. Именно поэтому нельзя брать "какой есть" кабель и надеяться, что все будет нормально.
Если говорить просто, проводка должна быть подобрана так, чтобы она работала с запасом, а не на пределе. Это один из базовых принципов нормальной электромонтажной практики.
Современное многообразие щитовых приборов для домашней электрики
Современное модульное оборудование на DIN-рейку позволяет собрать домашний щит как систему защиты, контроля и автоматизации, а не просто набор автоматов. Его обычно делят на 5 групп: защита линии и человека, защита от сетевых аномалий, учет и контроль, управление нагрузками и вспомогательные устройства.

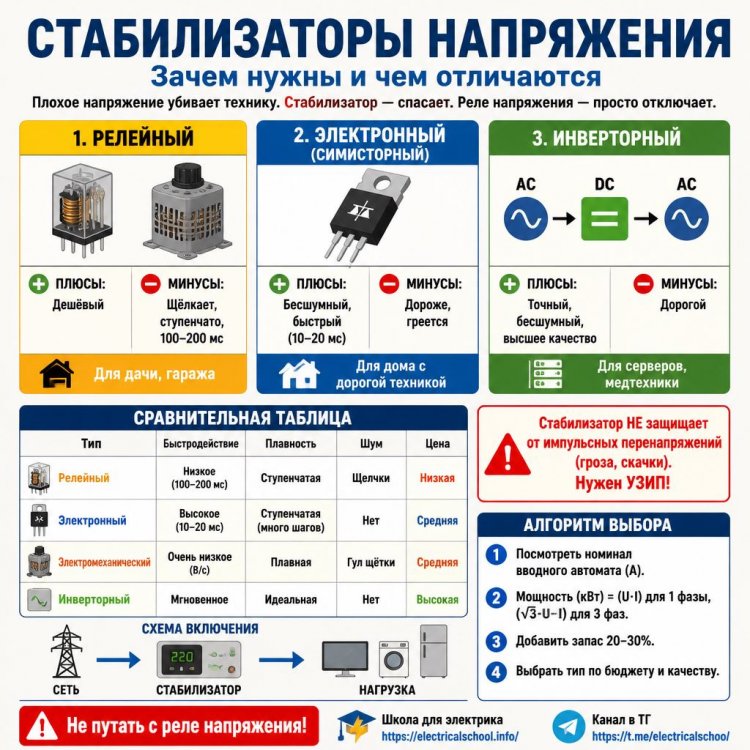

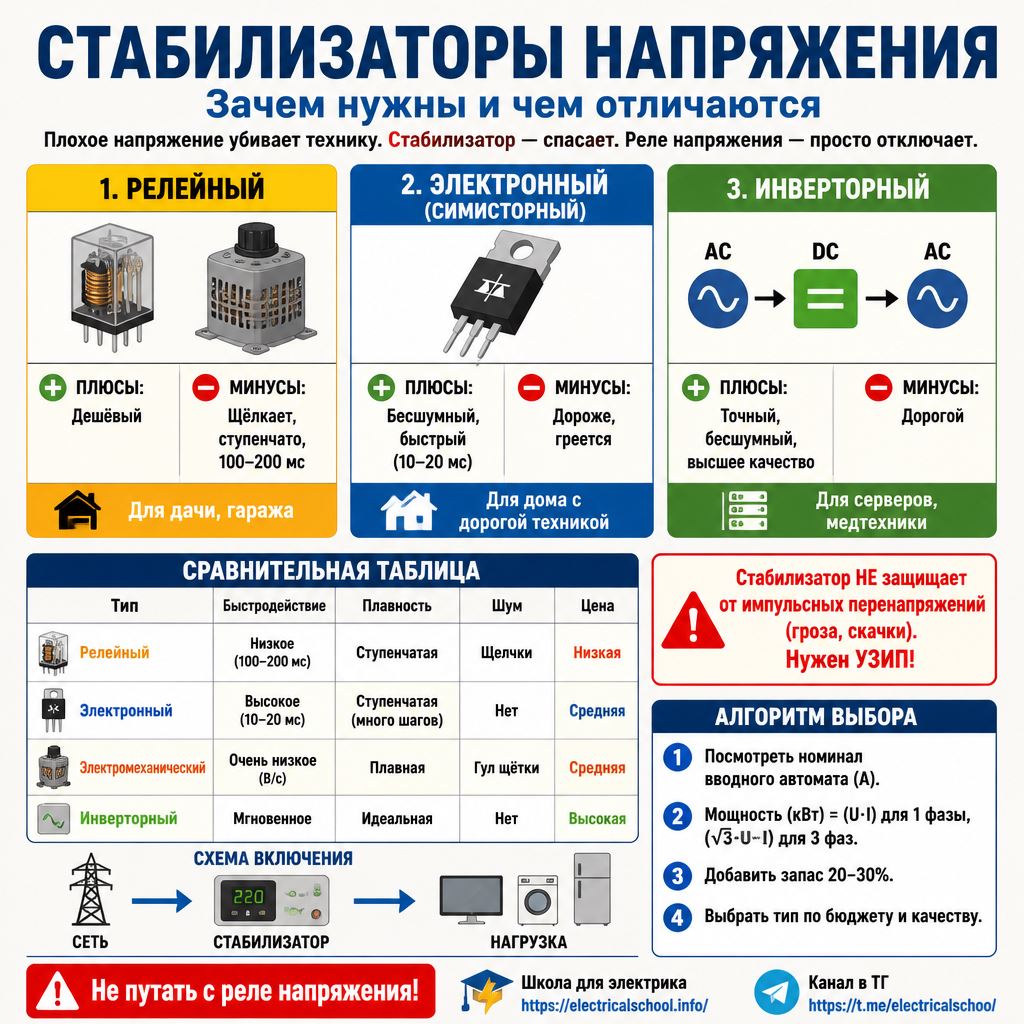

В силовую часть входят вводной и линейные автоматы, УЗО, дифавтоматы и выключатели нагрузки - они отключают сеть при перегрузке, коротком замыкании, утечке тока и при ручном обслуживании. Для более сложных условий добавляют реле контроля напряжения, УЗИП, УЗДП и реле контроля фаз, чтобы защитить технику от скачков, импульсных перенапряжений, искрения и проблем в трехфазной сети.
Отдельный блок составляют счетчики, вольтметры, амперметры и измерители мощности - они дают понимание, что происходит в сети прямо сейчас. А для удобства и «умного дома» используют импульсные реле, таймеры, астрономические реле, контакторы, Wi-Fi/Zigbee-модули, а также розетки, индикаторы, звонки и блоки питания на DIN-рейку.

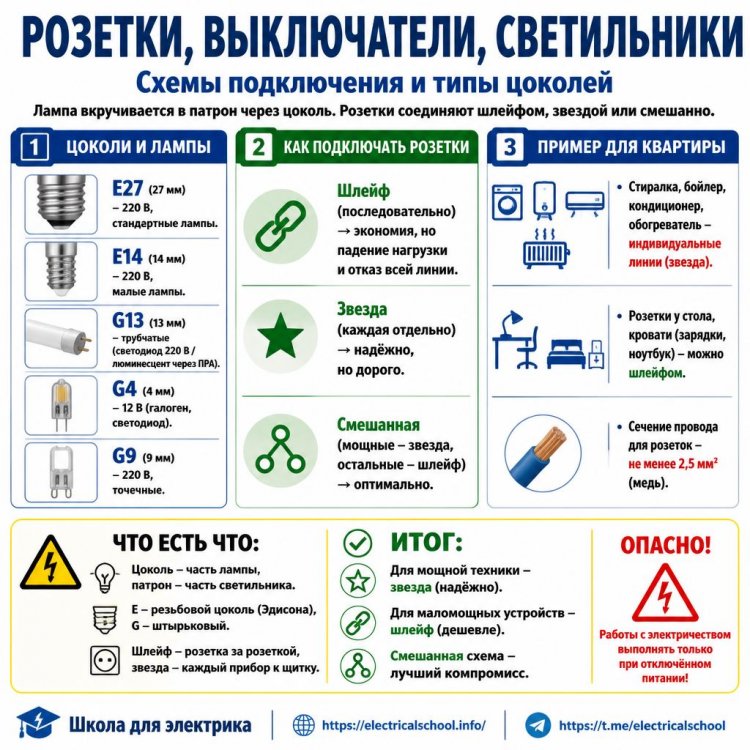

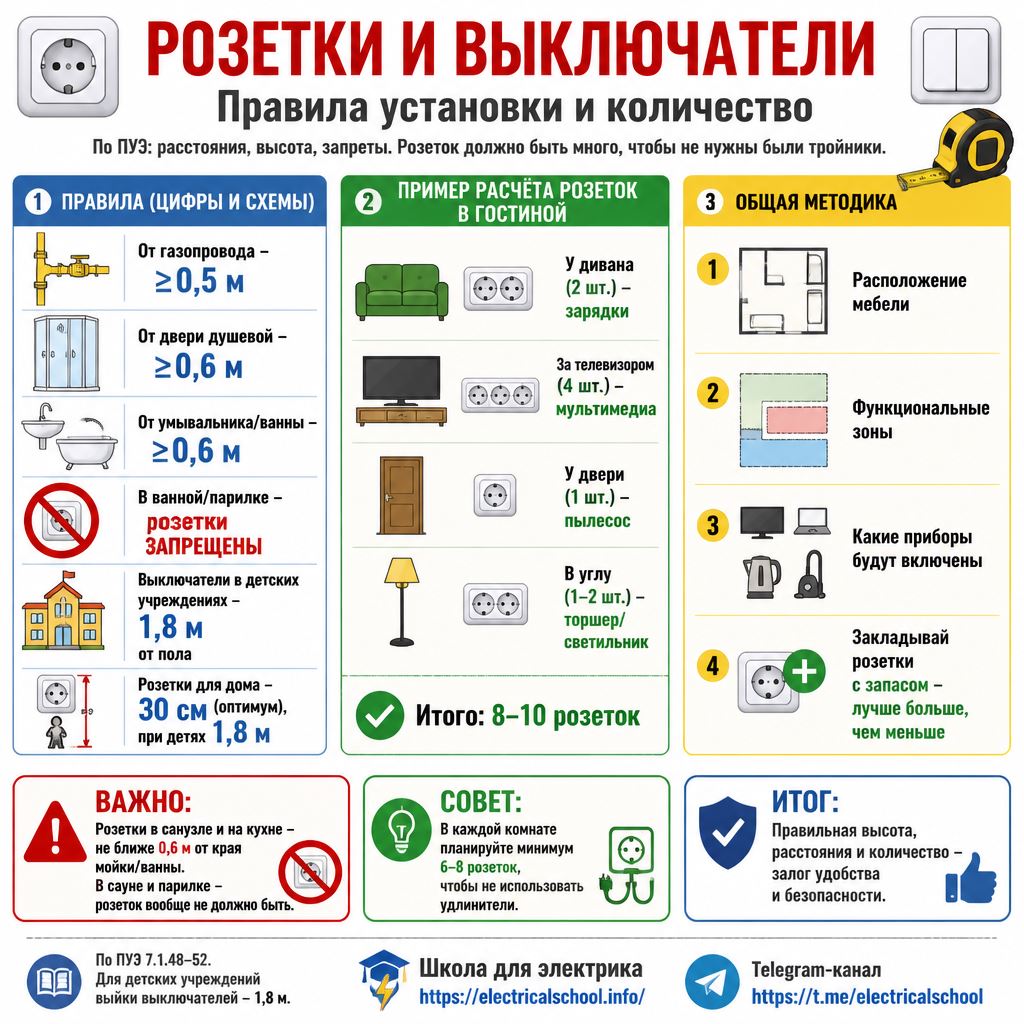

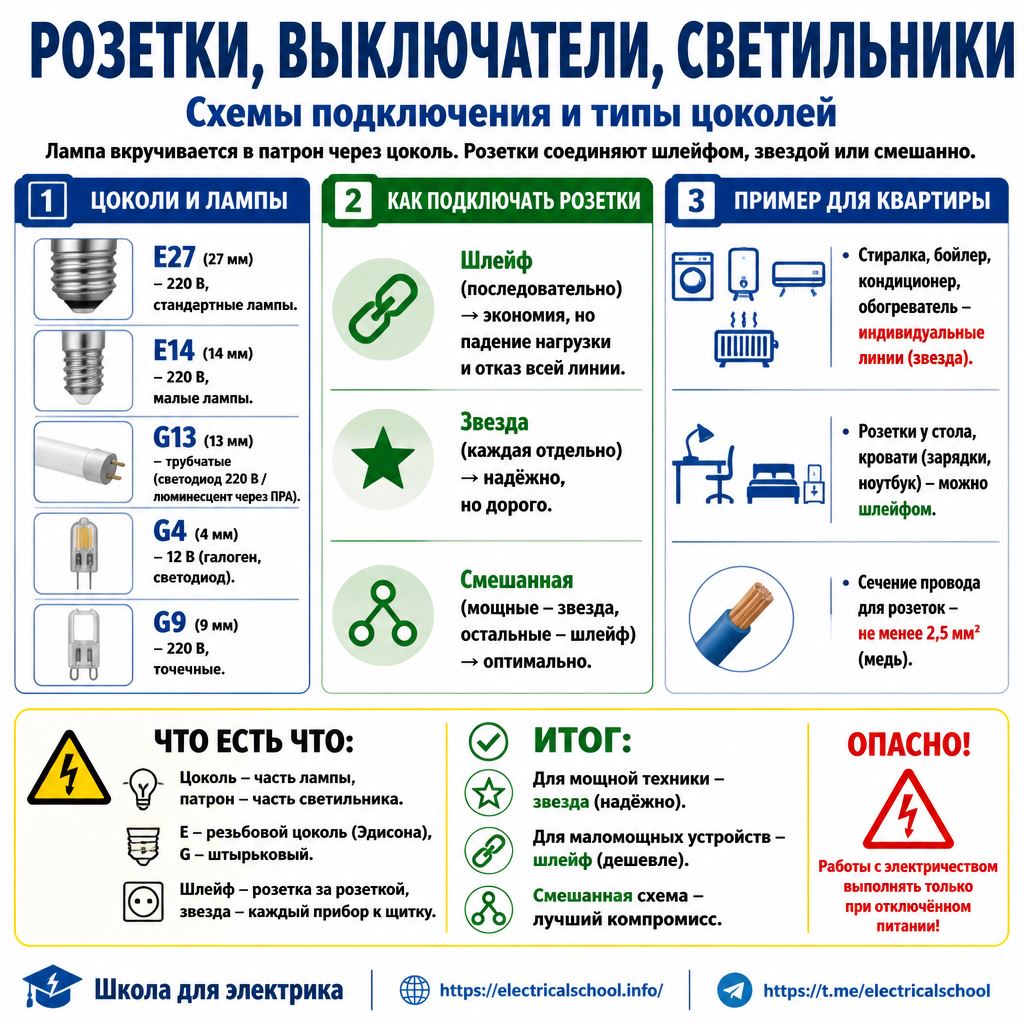

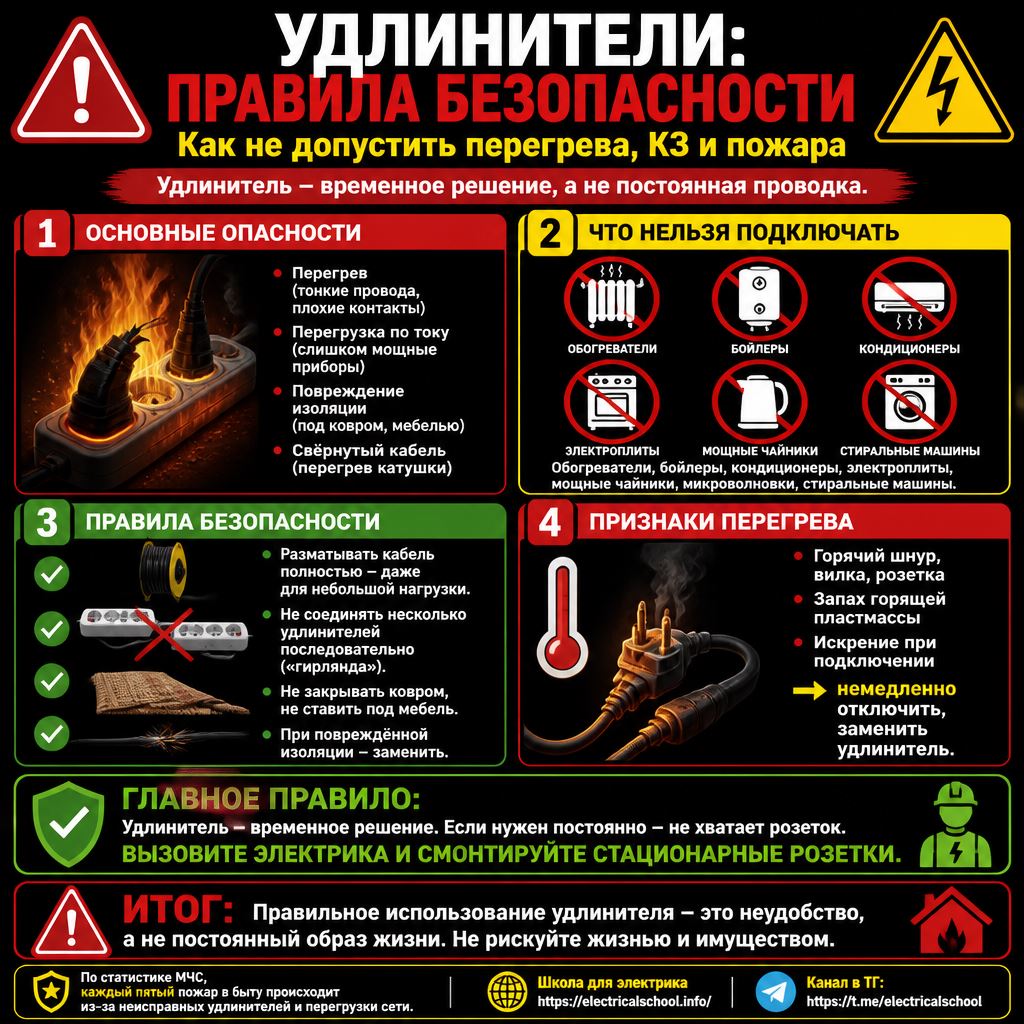

Подключение розеток и выключателей
Подключение розеток и выключателей обычно делают по разным, но простым схемам: розетки включают параллельно в линию, а выключатель ставят последовательно в разрыв фазного проводника цепи освещения. Это позволяет розеткам работать независимо друг от друга, а светильнику - включаться и выключаться только по фазе.

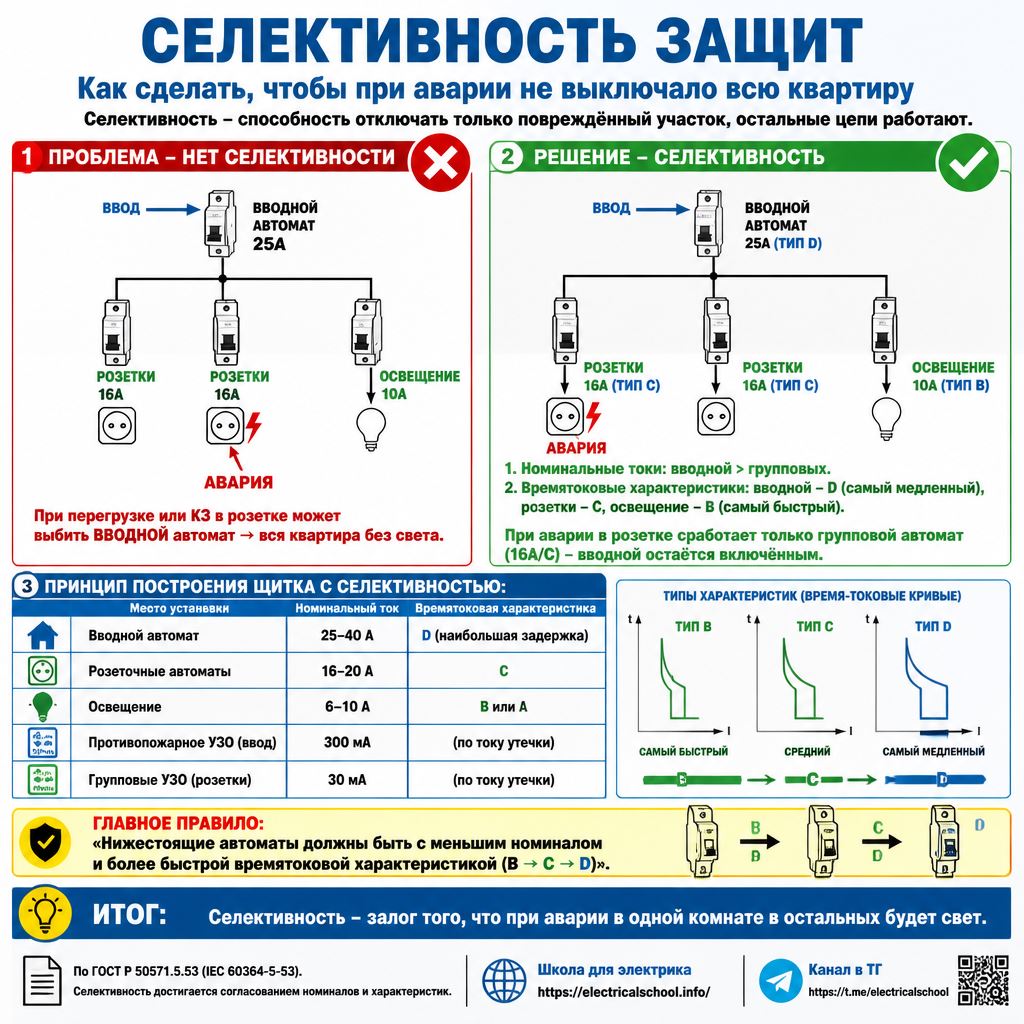

Розеточные линии защищают отдельным автоматом, чтобы при аварии отключалась только нужная группа, а не вся квартира. Для выключателей важно, что на их контакты обычно заводят именно фазу, а не ноль, чтобы патрон или светильник не оставались под напряжением в выключенном состоянии.
Розетка - это постоянное питание для бытовых приборов, а выключатель - управляемый разрыв цепи света. Для надежности используют клеммные соединения, правильное сечение кабеля и аккуратную маркировку проводов.

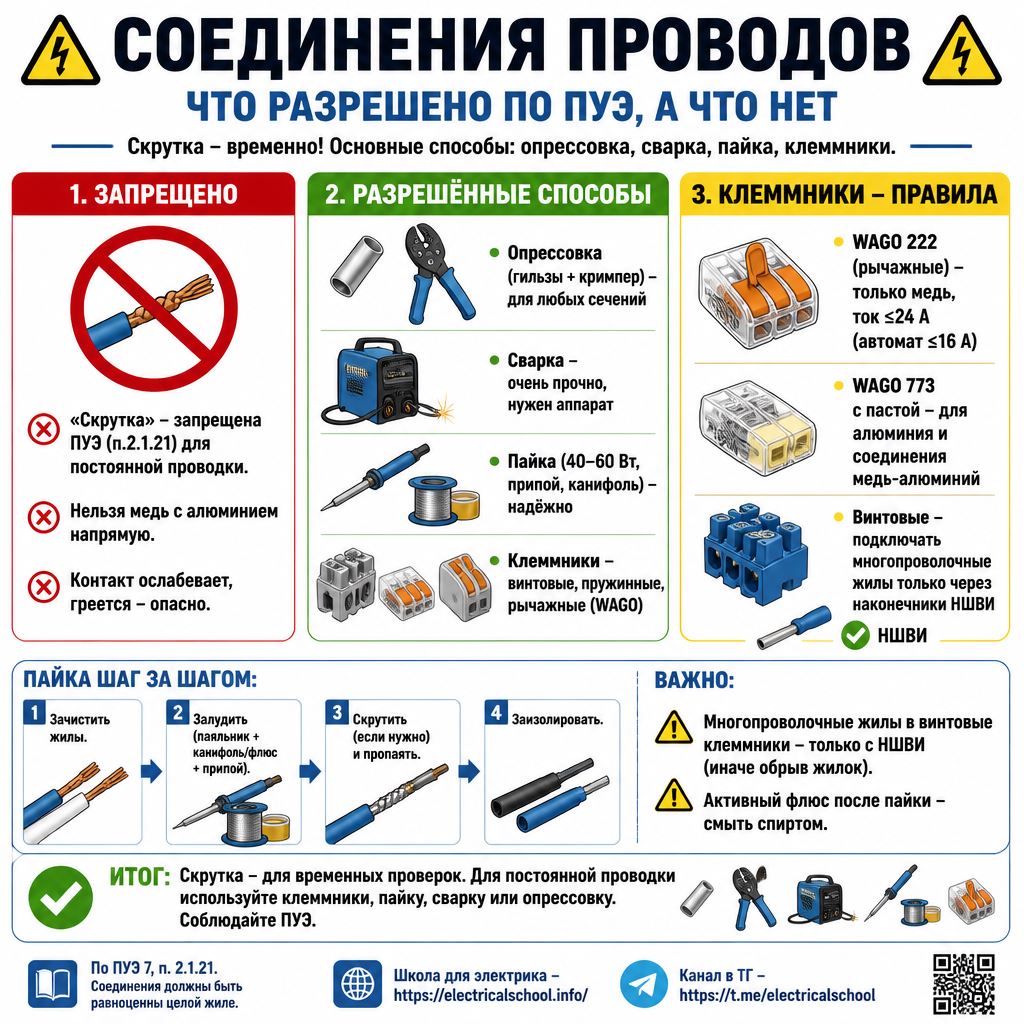

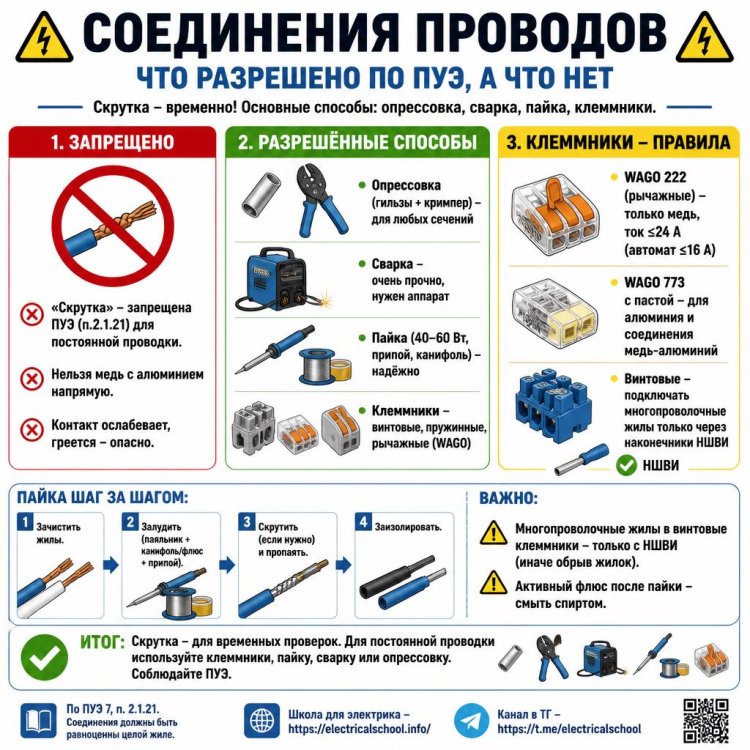

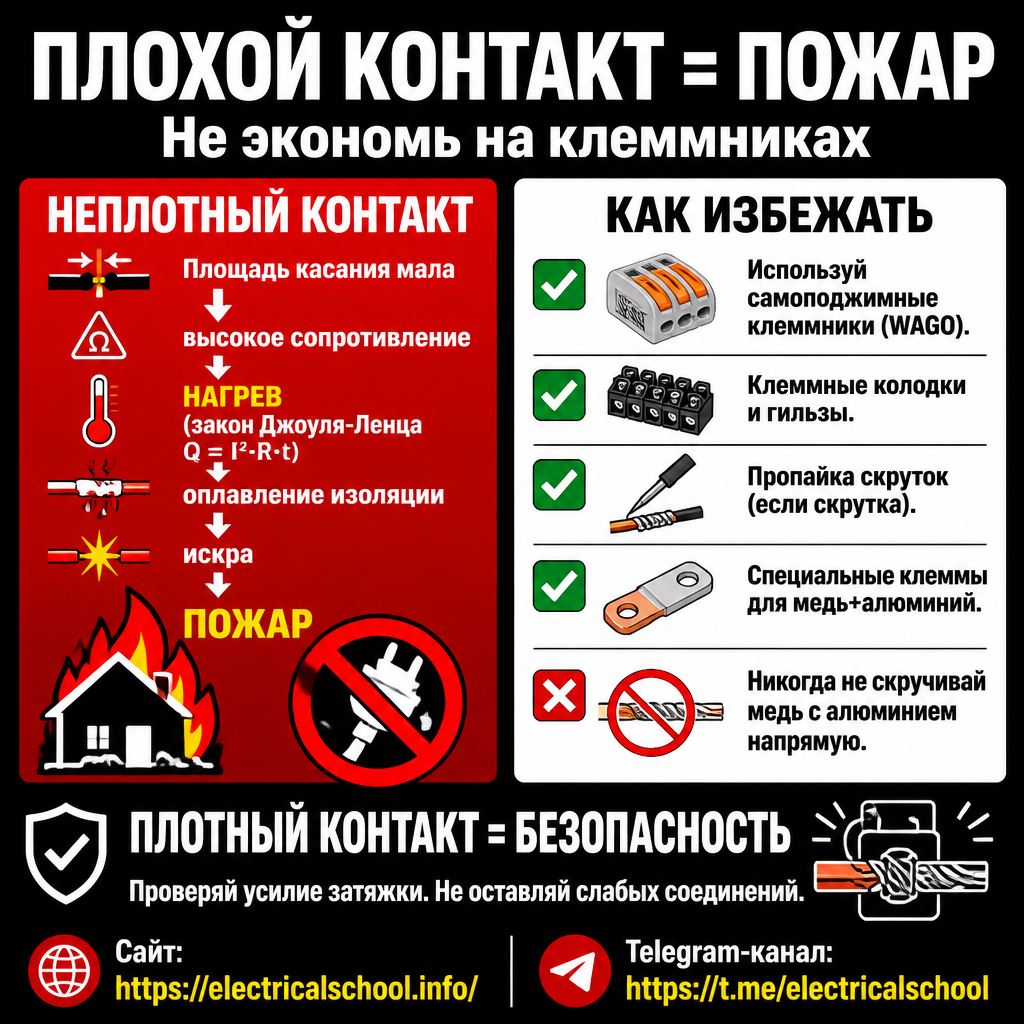

Как соединять жилы проводов и каблей

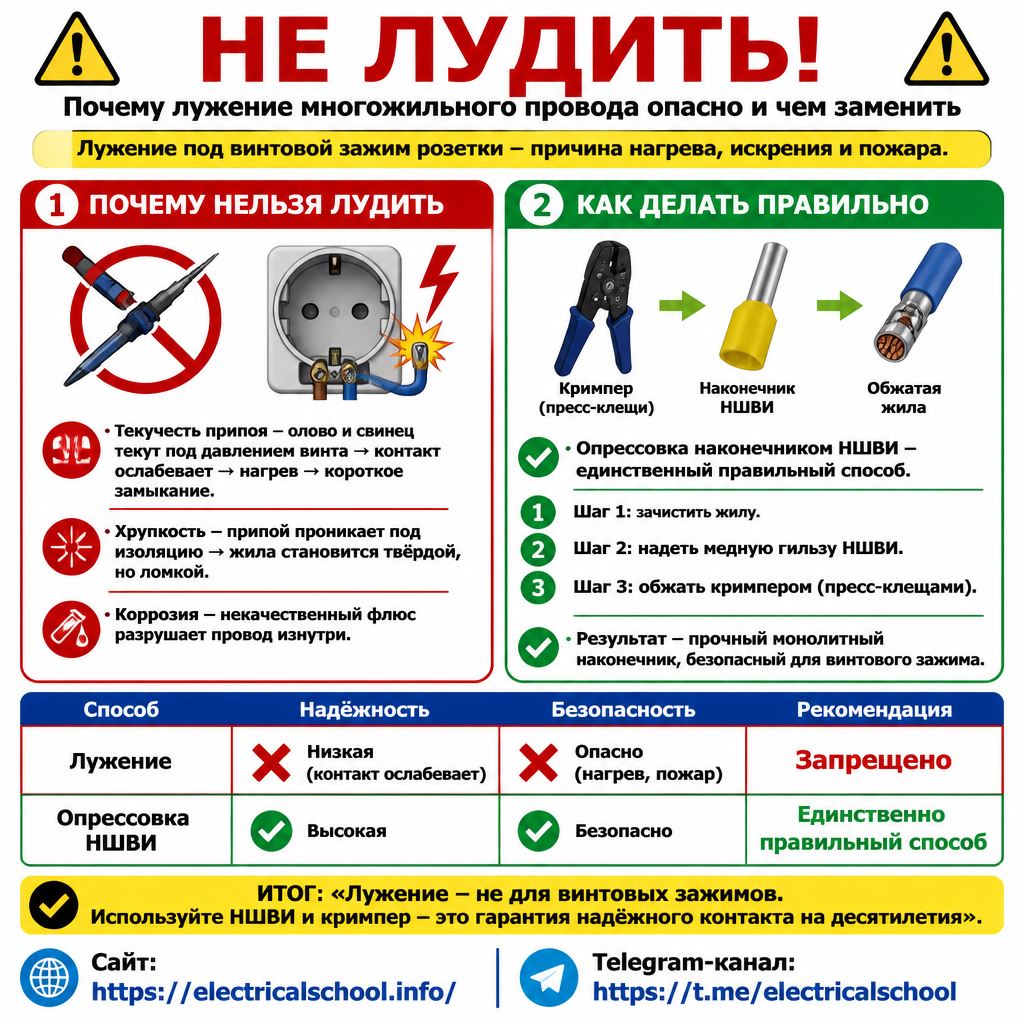

Соединять жилы проводов и кабелей нужно так, чтобы контакт был прочным, с минимальным переходным сопротивлением и не ослабевал со временем. В быту и в щитах обычно используют сварку, опрессовку, пайку, клеммники или болтовое соединение - выбор зависит от материала жил, сечения и условий работы.
Самый надежный вариант для стационарной проводки - опрессовка или сварка: они дают стабильный контакт и меньше боятся нагрева и вибрации. Пайка тоже возможна, но для силовых цепей ее применяют осторожно, потому что со временем припой может «поплыть» при нагреве.

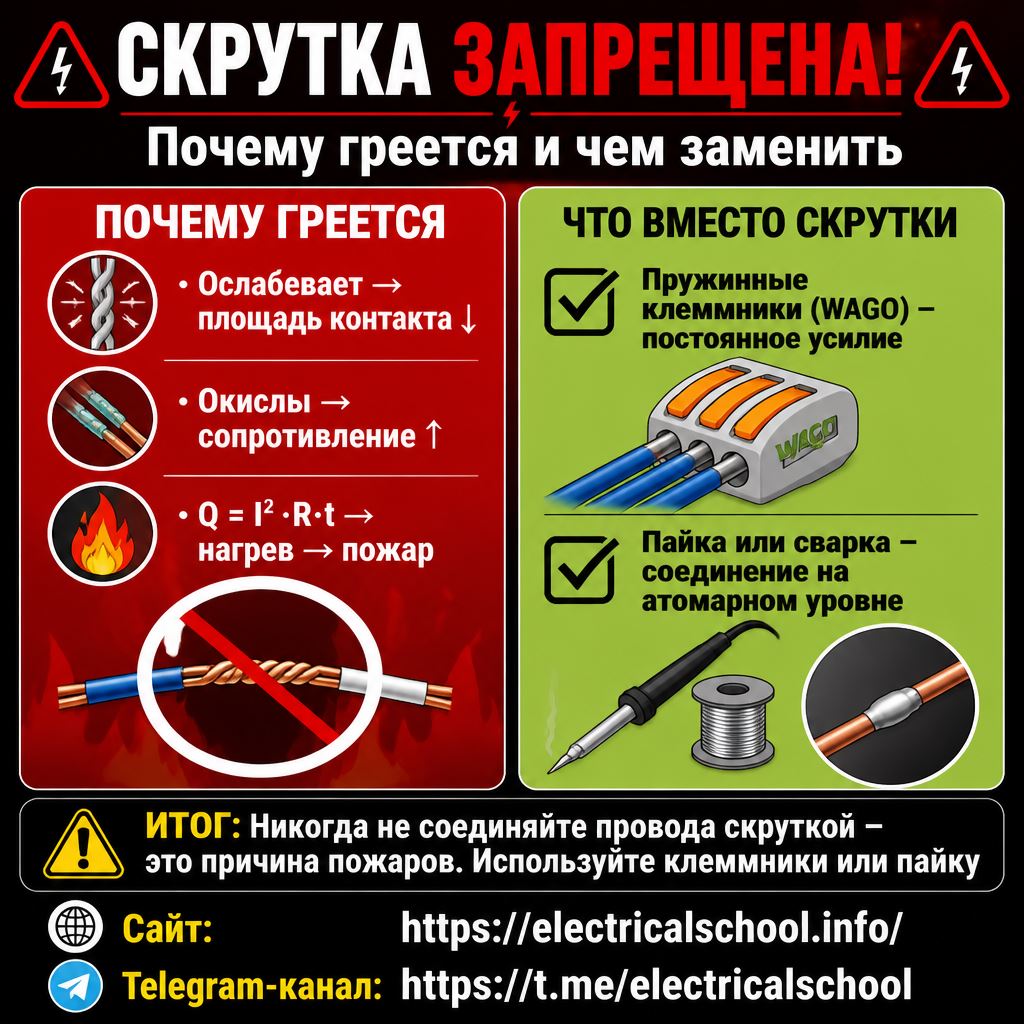

Для быстрого и удобного монтажа используют клеммники и соединительные зажимы - они особенно удобны в распределительных коробках и щитах. Скрутка без надежной фиксации сейчас считается нежелательной, потому что такой контакт может греться и ослабевать.
Почему иногда выбивает автомат
Самая частая жалоба в быту звучит так: "все работало, а потом выбило автомат". У этого почти всегда есть понятная причина.

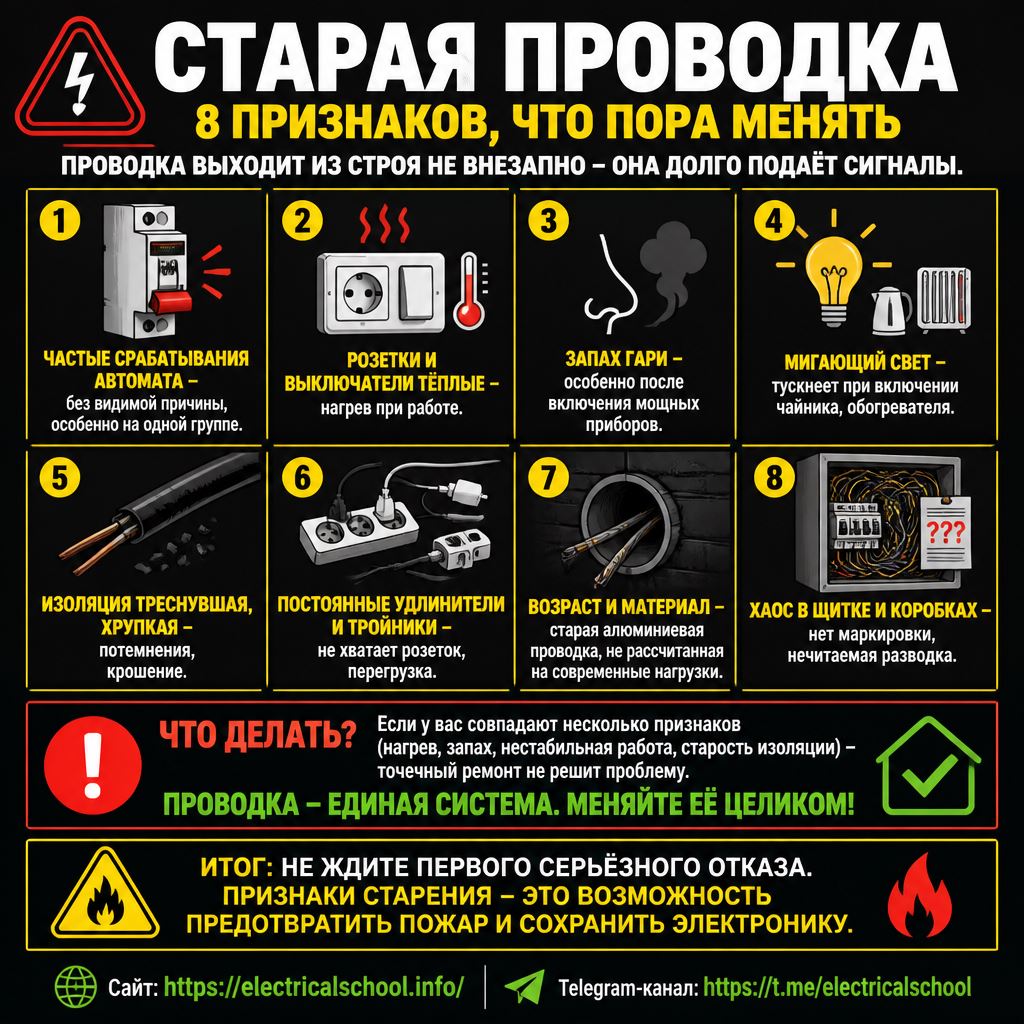

Иногда на одну линию подключают слишком много мощных приборов - чайник, микроволновку, обогреватель и стиральную машину одновременно. Иногда проблема в самом приборе, который дает короткое замыкание или утечку тока. Иногда виновата старая проводка, плохой контакт или перегрев соединения.
Автомат не "капризничает", а выполняет свою задачу. Если он отключился, значит, в линии возник режим, который может быть опасным для кабеля или человека. И именно поэтому нельзя просто менять автомат на более "сильный", не понимая, почему сработала защита.
Ёмкость и индуктивность в быту
Когда речь заходит о бытовой технике, важно помнить, что не вся нагрузка ведет себя одинаково. У одних приборов внутри почти чисто активная нагрузка - например, у чайника или утюга. У других есть двигатели, трансформаторы, блоки питания, конденсаторы и катушки.
Это означает, что ток и напряжение могут вести себя не совсем одинаково во времени. В результате появляются реактивные процессы, которые особенно заметны в технике с моторами и электронными преобразователями. Для бытового пользователя это выражается не в формулах, а в практических эффектах: лишний нагрев, пусковые токи, срабатывание защиты, шум, помехи.
Поэтому грамотный электрик смотрит не только на мощность прибора в ваттах, но и на его характер нагрузки.
Дальше всё показано на наглядных иллюстрациях, чтобы вы могли не просто читать схему, а буквально видеть, как устроена домашняя электрика. Именно так проще всего понять, где находится фаза, зачем нужен ноль, как работает заземление и почему щиток можно назвать сердцем всей квартиры.
Как говорить с электриком на одном языке
Если вы понимаете базовую логику домашней электрики, разговор с мастером становится намного проще. Вы уже можете уточнить, какая линия идет на розетки, где стоит УЗО, почему нужна отдельная группа на кухню и почему нельзя нагружать одну розеточную цепь всем подряд.
Это не делает вас электриком, и не должно делать. Но это помогает задавать правильные вопросы, понимать смысл предложенных решений и отличать разумный подход от опасной самодеятельности.
Что стоит запомнить
Домашняя электрика - это система, где каждый элемент выполняет свою функцию: сеть подает энергию, щиток распределяет и защищает, проводка доставляет ток, а розетки и приборы становятся конечными точками потребления. Если смотреть на нее именно так, она перестает быть пугающей и становится понятной инженерной конструкцией.
Дальше все показано на наглядных иллюстрациях, чтобы вы могли не просто читать, а буквально видеть, как устроена домашняя электрика.
