Когда вы щёлкаете выключателем, свет загорается мгновенно. При этом сами носители заряда ползут по проводам со скоростью улитки - буквально доли миллиметра в секунду. Это не противоречие, а ключ к пониманию природы электричества: здесь важно чётко разделять то, что движется, и то, что распространяется.

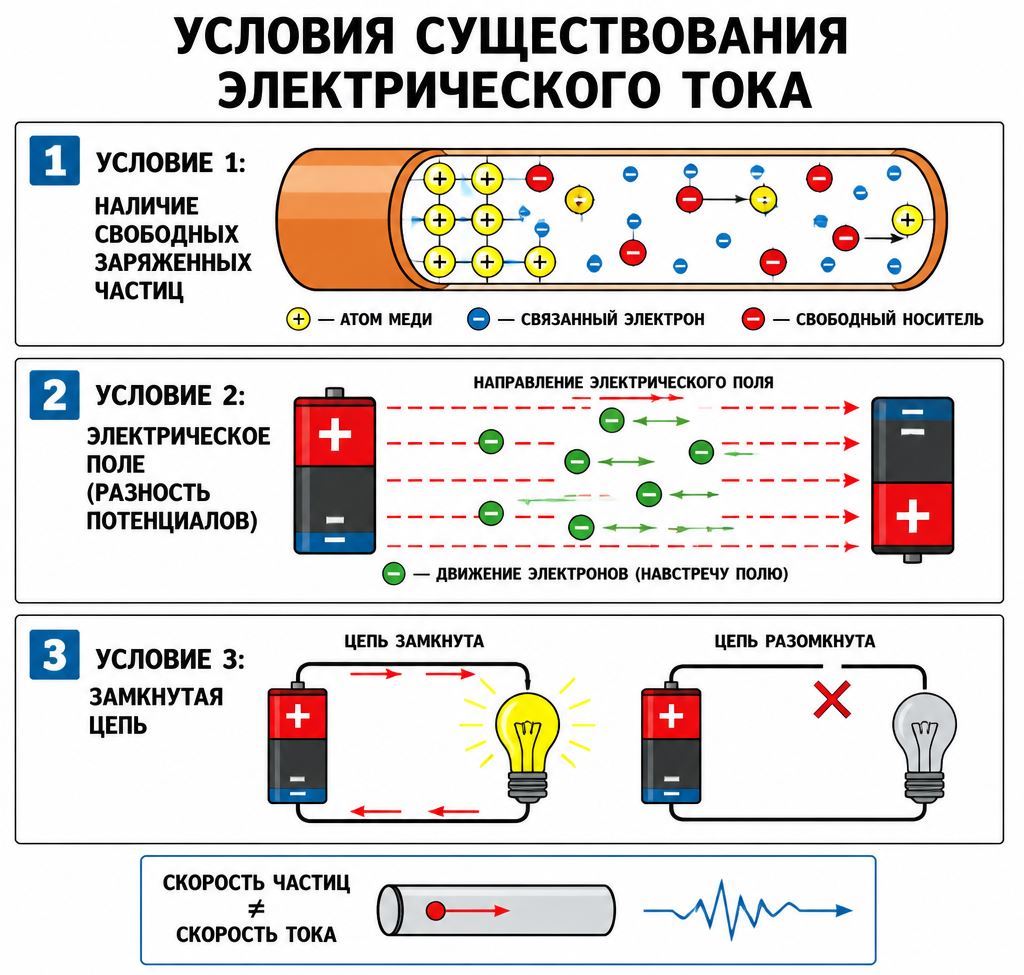

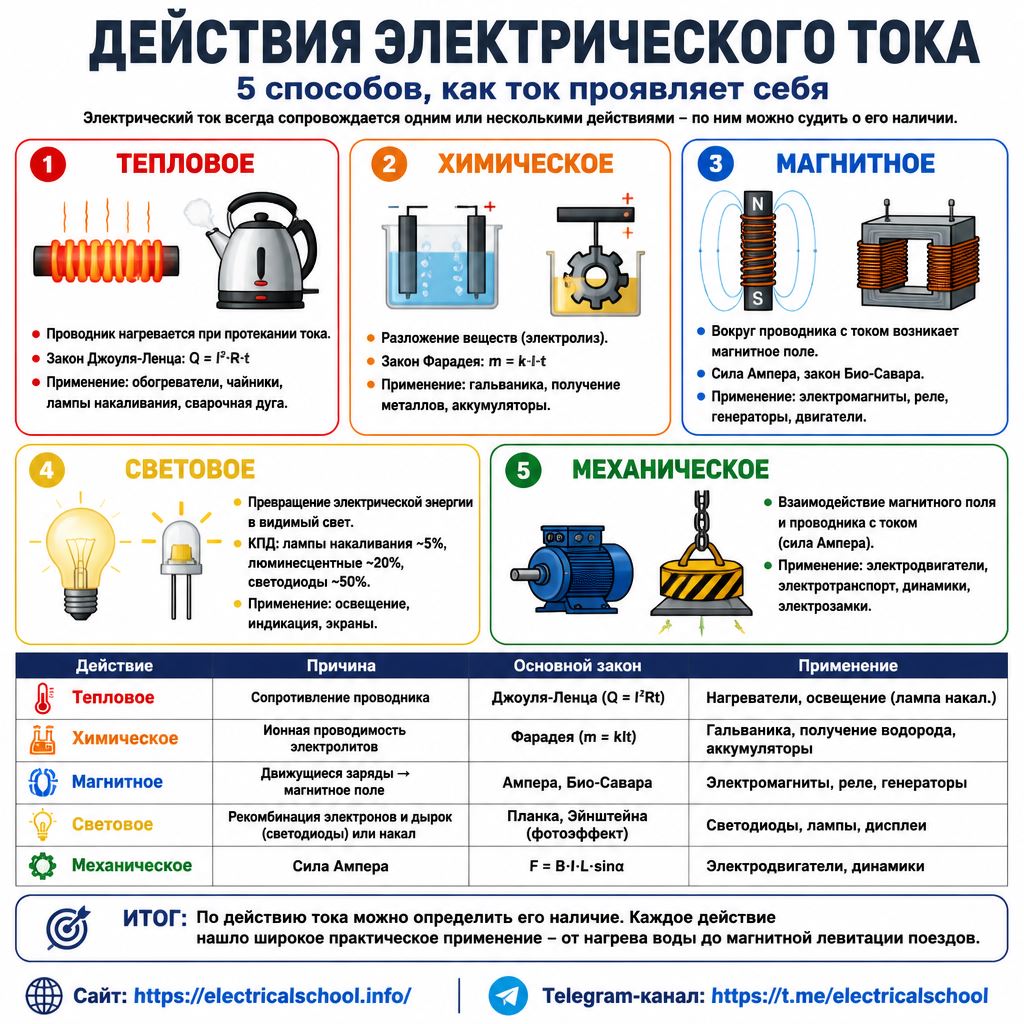

Что на самом деле течёт по проводу

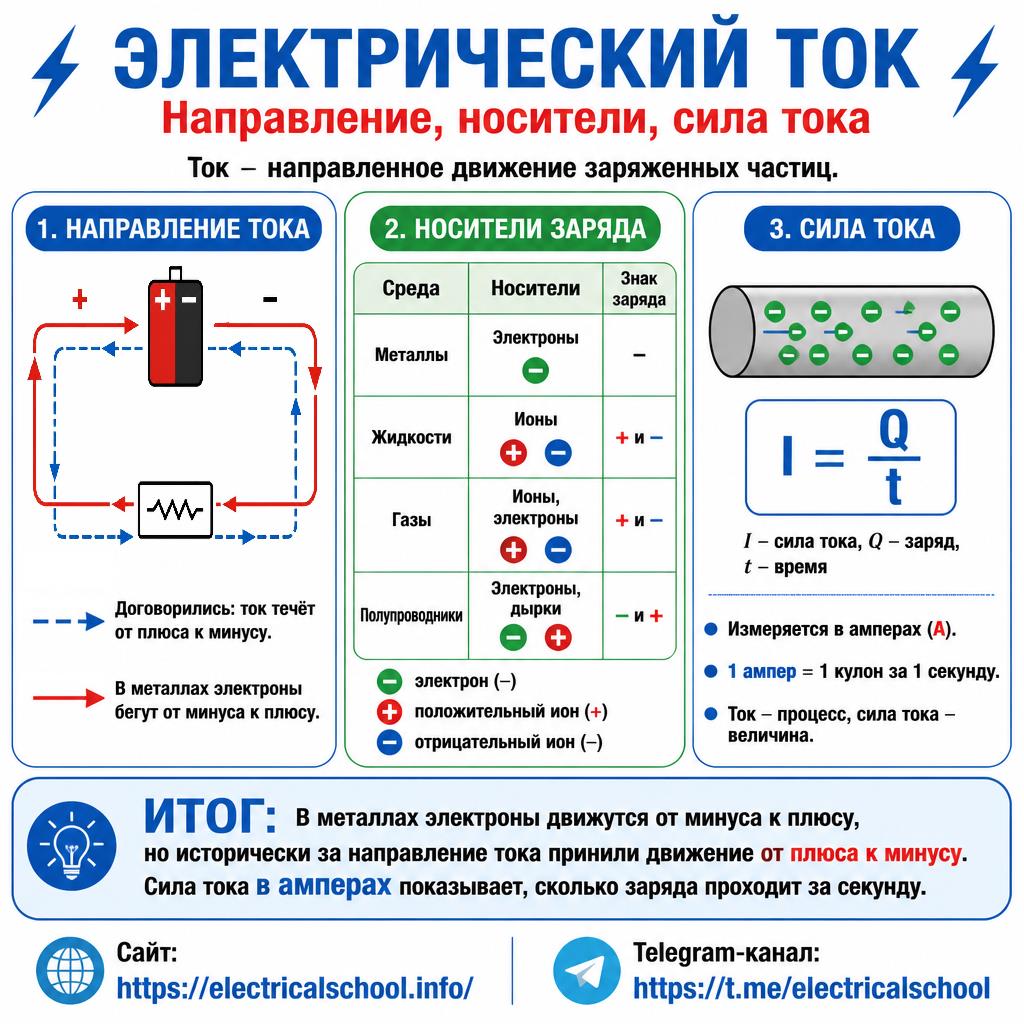

В металлическом проводнике ток создают свободные электроны - отрицательные частицы, не привязанные к конкретным атомам кристаллической решётки. В меди на каждый атом приходится примерно один такой блуждающий электрон, и их концентрация колоссальна - около 8,5 на 1028 частиц на кубический метр. Именно эта плотность объясняет, почему, несмотря на ничтожную скорость каждого отдельного электрона, суммарный заряд, проходящий через сечение провода, оказывается достаточным для работы любого прибора.
Дрейфовая скорость электронов в медном проводе сечением 1 мм2 при токе 10 ампер составляет всего 0,6-6 мм/с - медленнее ползущего муравья. Но само электромагнитное поле, которое одновременно приводит в движение все электроны вдоль провода, распространяется со скоростью 200 000-250 000 км/с. Это принципиальное различие можно сравнить с трубой, плотно набитой шариками: когда толкаешь крайний шарик, противоположный конец трубы реагирует почти мгновенно, хотя ни один шарик не пролетел всю трубу насквозь.
В жидких электролитах и газоразрядных лампах роль носителей играют ионы - атомы с избытком или недостатком электронов. Они тяжелее электронов в тысячи раз, поэтому дрейфовая скорость ионов в растворе на порядки ниже - сотые доли миллиметра в секунду, а сигнал распространяется в электролите значительно медленнее, чем в металле: всего 200-500 км/с. Именно поэтому аккумуляторные батареи имеют принципиально другие характеристики внутреннего сопротивления по сравнению с металлическими проводниками.

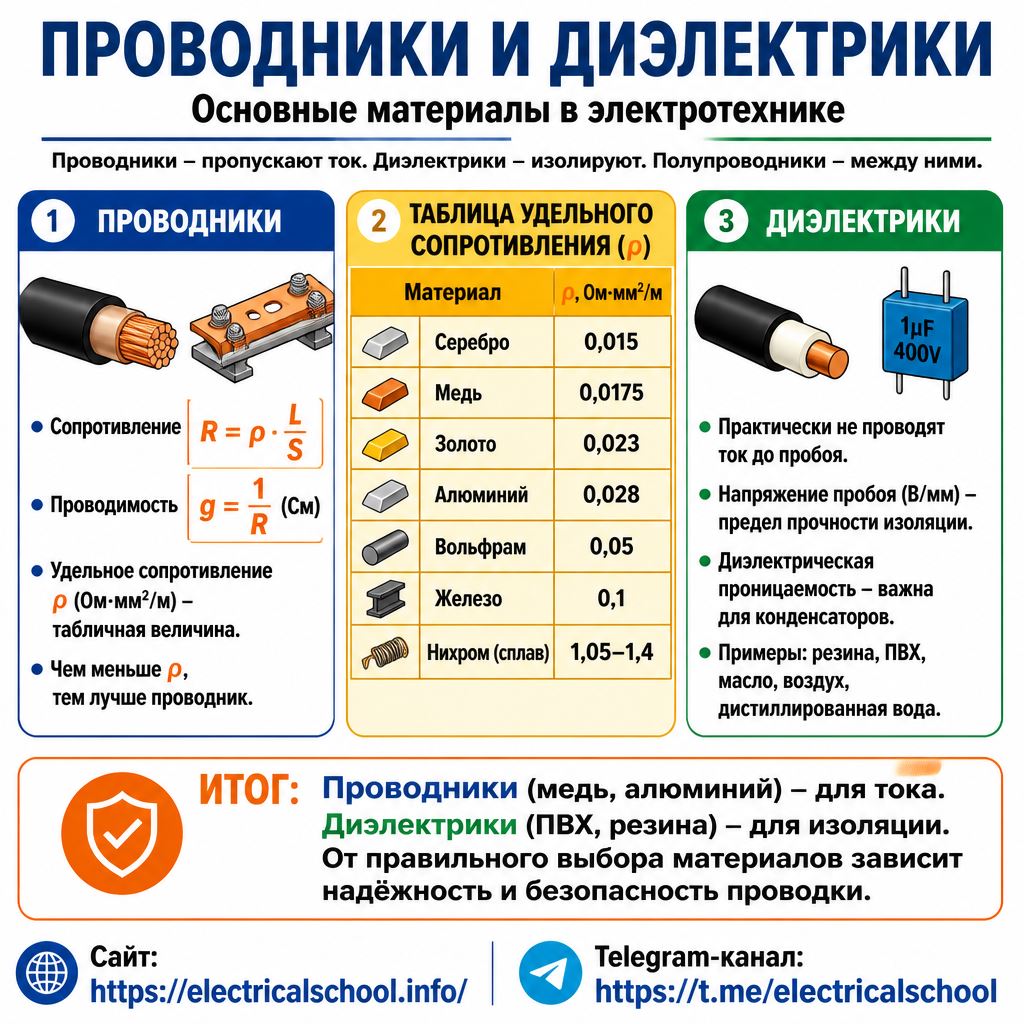

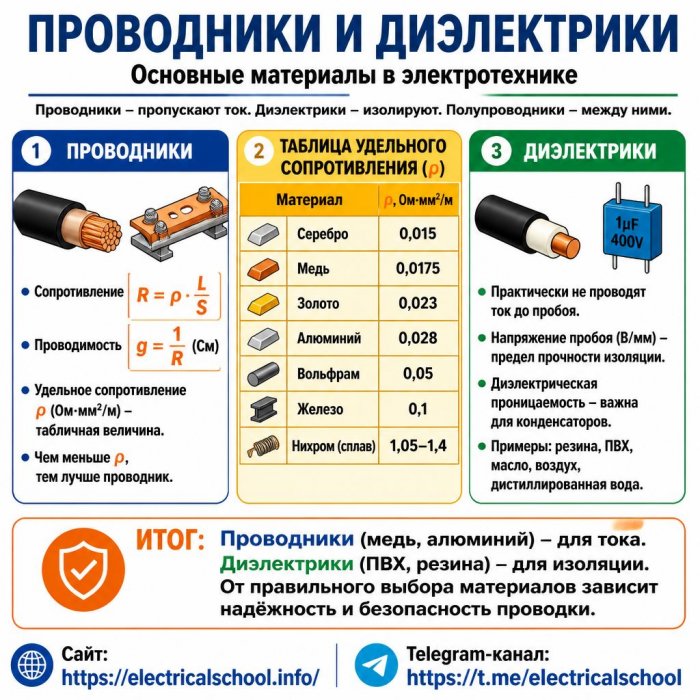

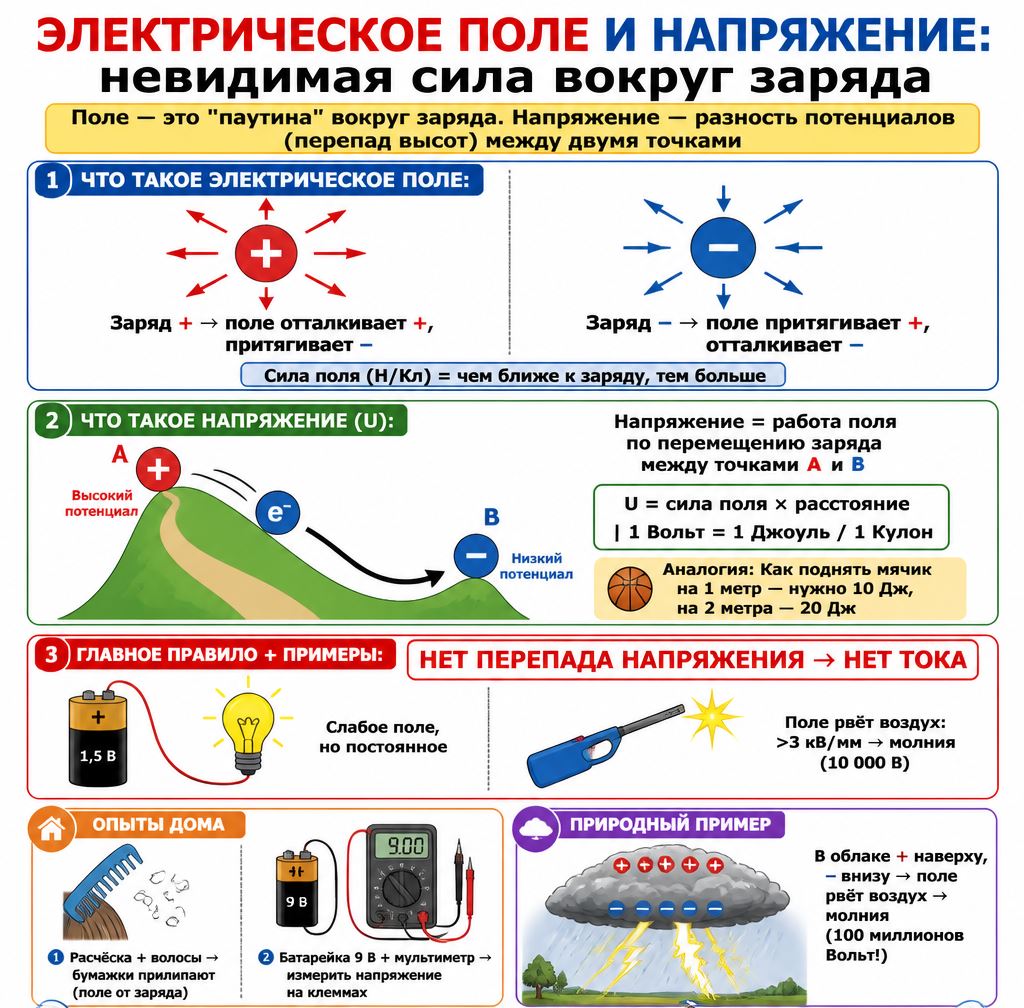

Диэлектрики - резина, стекло, сухой воздух - не проводят ток, потому что в них нет свободных носителей заряда: электроны намертво удерживаются атомами. Пробой происходит, когда напряжённость поля превышает предел прочности связи, и тогда материал временно ионизируется. Молния - именно такой пробой: воздух, нагретый до десятков тысяч градусов в канале разряда, становится плазмой и на долю секунды превращается в проводник с сопротивлением, близким к сопротивлению металла.

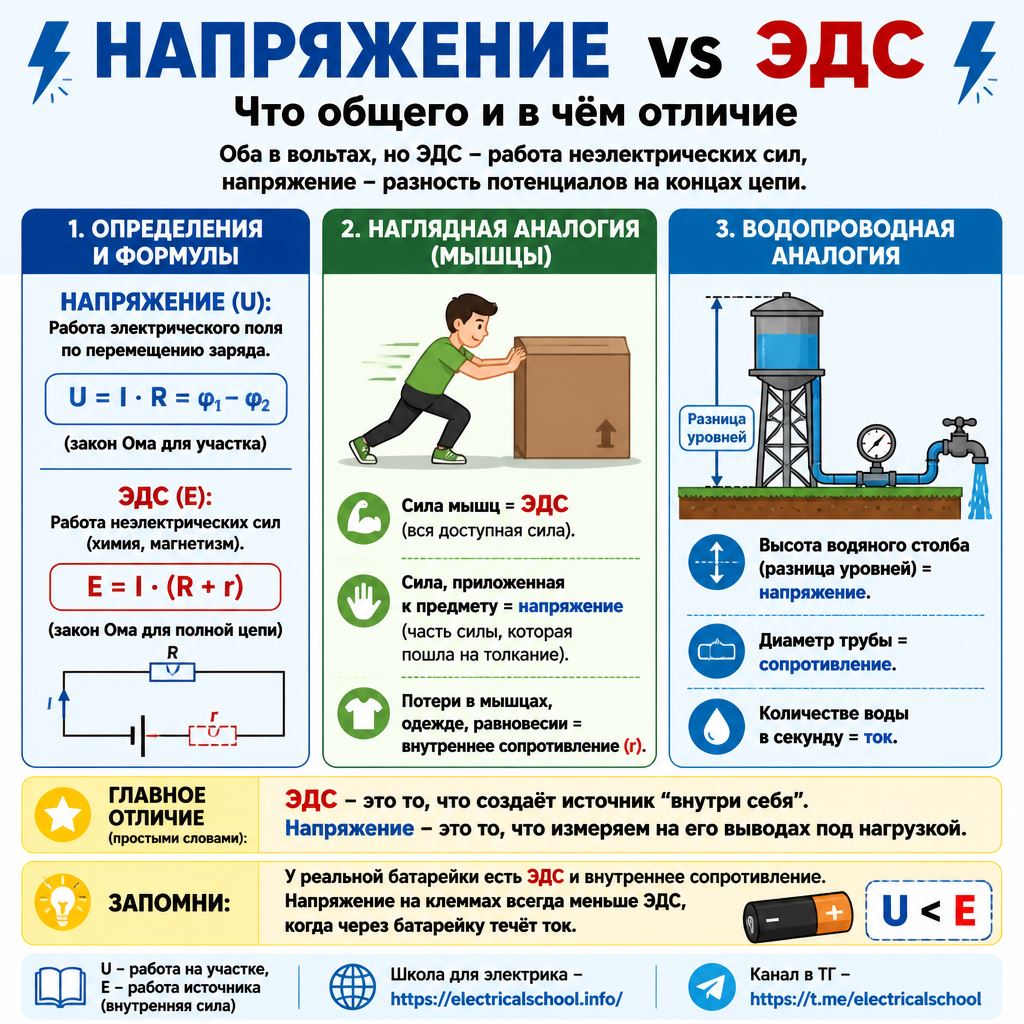

ЭДС и напряжение: принципиальная разница
ЭДС (электродвижущая сила) - это физическая характеристика источника питания, его внутренний насос, который работает вне зависимости от того, подключена ли нагрузка. В пальчиковой батарейке химическая реакция поддерживает ЭДС 1,5 В даже тогда, когда батарейка лежит в ящике стола без всякой нагрузки. Напряжение на клеммах - это уже реальная энергия, доступная внешнему потребителю. Оно всегда меньше ЭДС ровно на ту величину, которая теряется на внутреннем сопротивлении самого источника.
Разница между этими величинами особенно заметна при нагрузке. Свежая батарейка с ЭДС 1,5 В показывает на мультиметре 1,49 В в режиме холостого хода, но при подключении мощной нагрузки проседает до 1,2 В или ниже. Старая батарейка с возросшим внутренним сопротивлением теряет до трети своей ЭДС ещё "внутри себя" - и до потребителя доходит уже менее вольта. Именно поэтому замерять батарейку без нагрузки бессмысленно: результат будет оптимистичным и обманчивым.

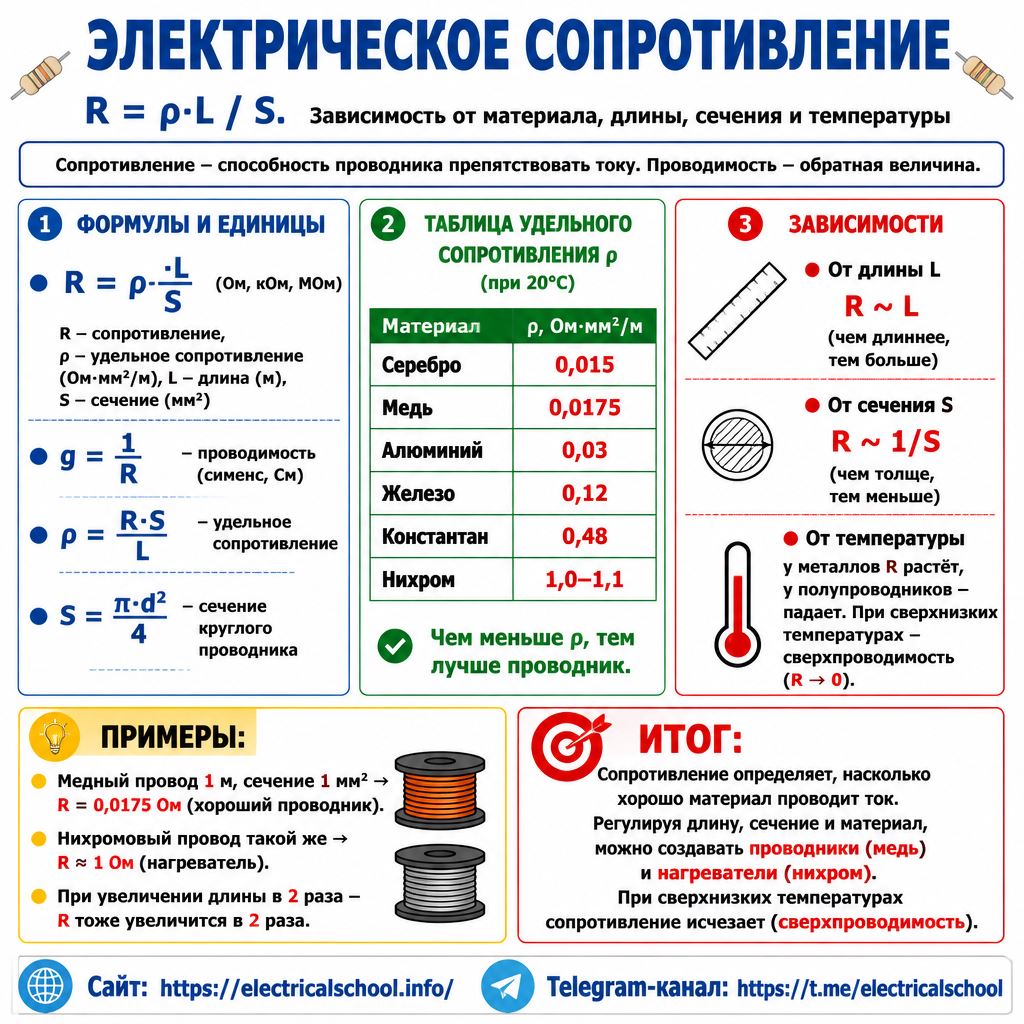

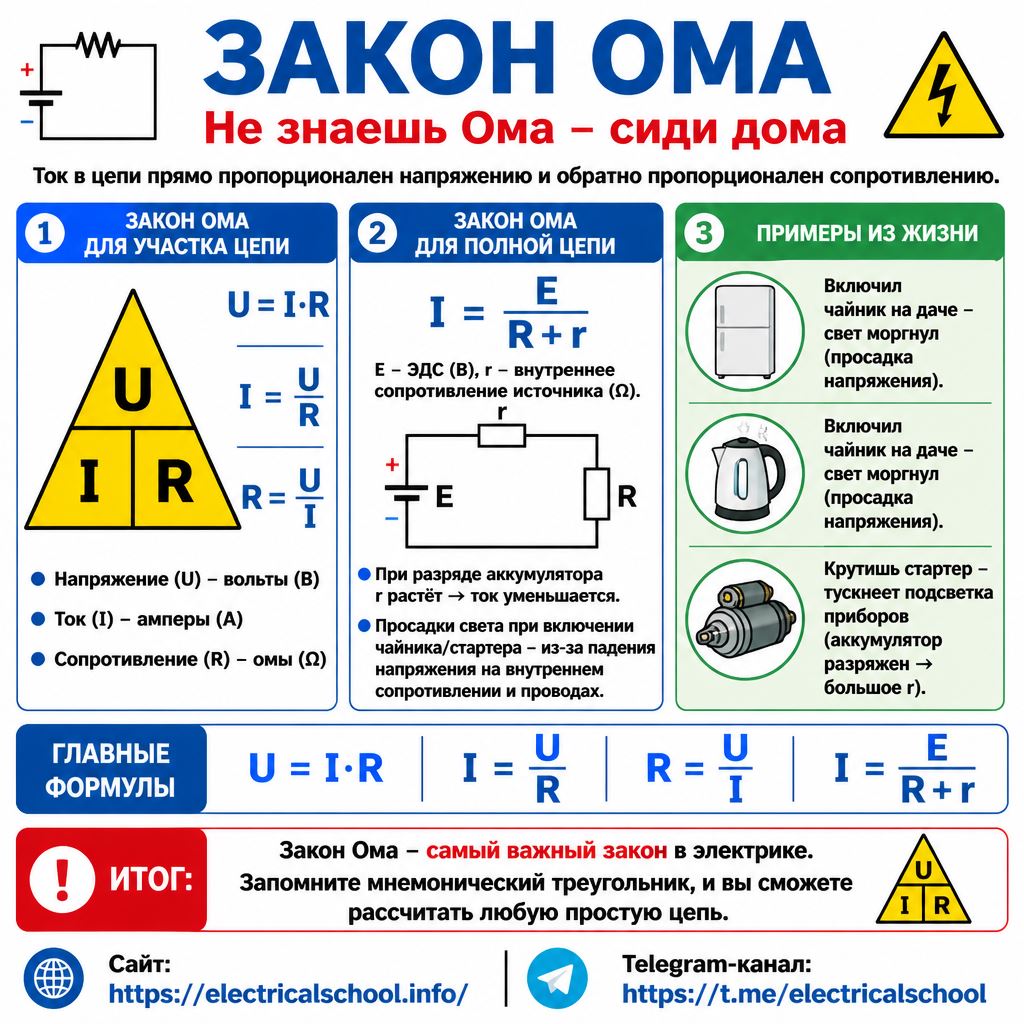

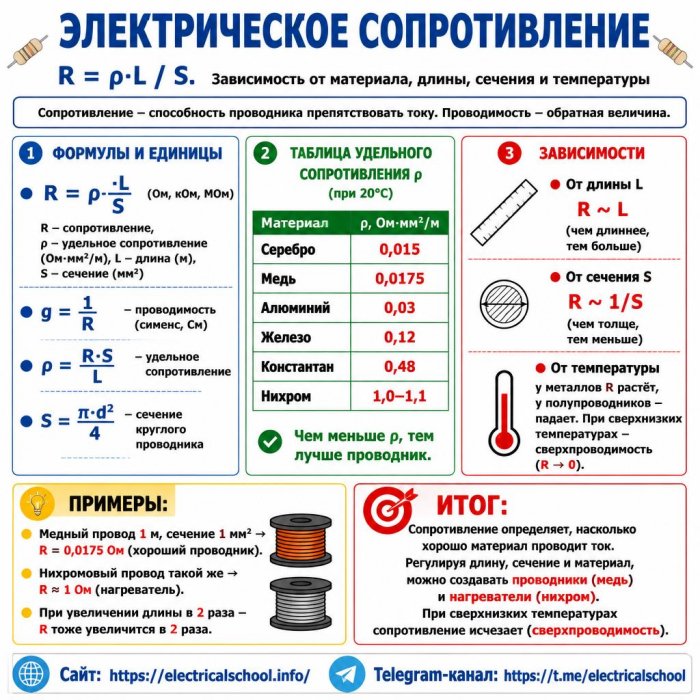

Закон Ома
Проще всего логику закона Ома объясняет водопроводная аналогия. Напряжение - это давление в водонапорной башне. Ток - расход воды в литрах за секунду. Сопротивление - это диаметр трубы, её длина и наличие засоров. Чем выше давление и шире труба, тем больше поток. Но здесь кроется важный нюанс: если трубу перекрыть почти полностью (высокое сопротивление) и резко открыть кран (низкое сопротивление), поток взрывообразно вырастет. Именно это происходит при коротком замыкании.
При коротком замыкании сопротивление цепи падает до значения, определяемого только физическим сопротивлением самих проводов - доли ома. Ток при этом нарастает до сотен и тысяч ампер. Такой ток за секунды расплавляет жилы кабеля и воспламеняет изоляцию. Единственная защита - автоматический выключатель, который срабатывает за миллисекунды благодаря электромагнитному расцепителю.
Закон Ома для полной цепи приобретает практический смысл в старых домах с изношенной проводкой. Когда сечение провода недостаточно или контакты окислились, сопротивление линии вырастает. При включении мощного обогревателя напряжение у потребителя падает - лампочки тускнеют, электродвигатели начинают перегреваться, так как работают в нерасчётном режиме. Часть мощности рассеивается прямо в проводке в виде тепла, не доходя до полезной нагрузки.

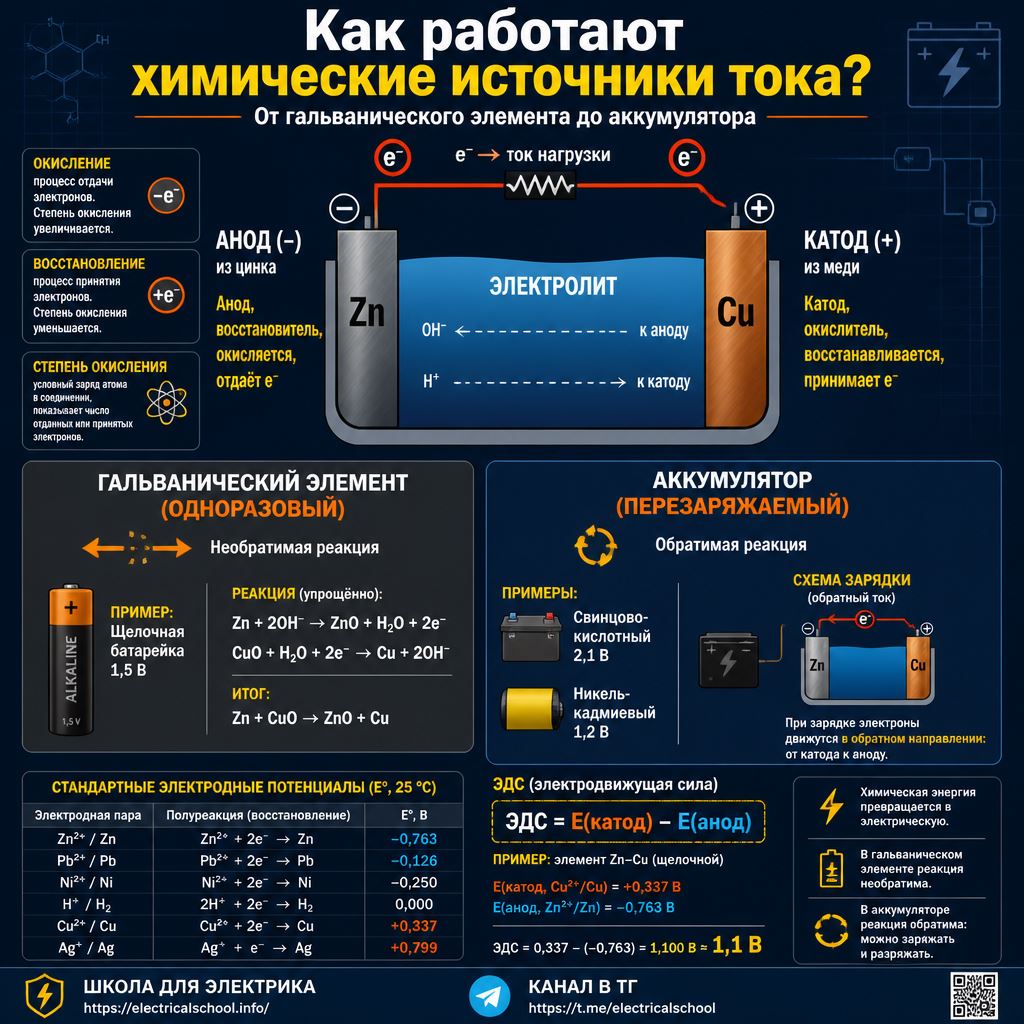

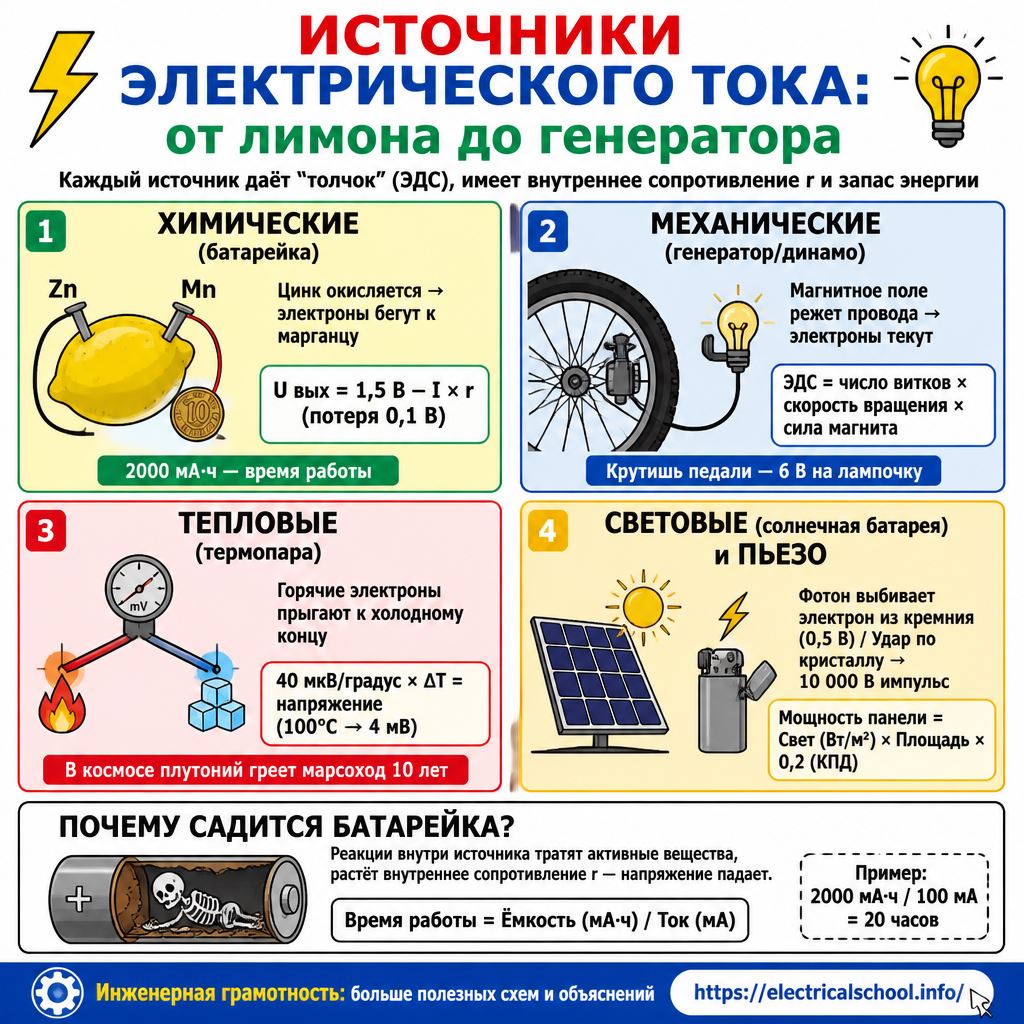

В гальваническом элементе ток рождается из химии. Два разных металла (электроды) помещены в электролит. Между ними возникает разность электрохимических потенциалов, и начинается реакция: один металл (например, цинк) растворяется, отдавая электроны во внешнюю цепь, другой (медь или угольный стержень) принимает электроны из цепи. Как только активный металл расходуется полностью, реакция останавливается и батарейка "умирает".
В аккумуляторе процесс обратим. При зарядке внешний ток "перекачивает" вещество обратно на электроды, восстанавливая их исходный состав. Свинцово-кислотный аккумулятор в автомобиле выдерживает сотни таких циклов, литий-ионный - тысячи. Деградация аккумулятора - это постепенное нарушение обратимости реакции: кристаллы сульфата свинца или разрушение графитового анода снижают ёмкость необратимо.

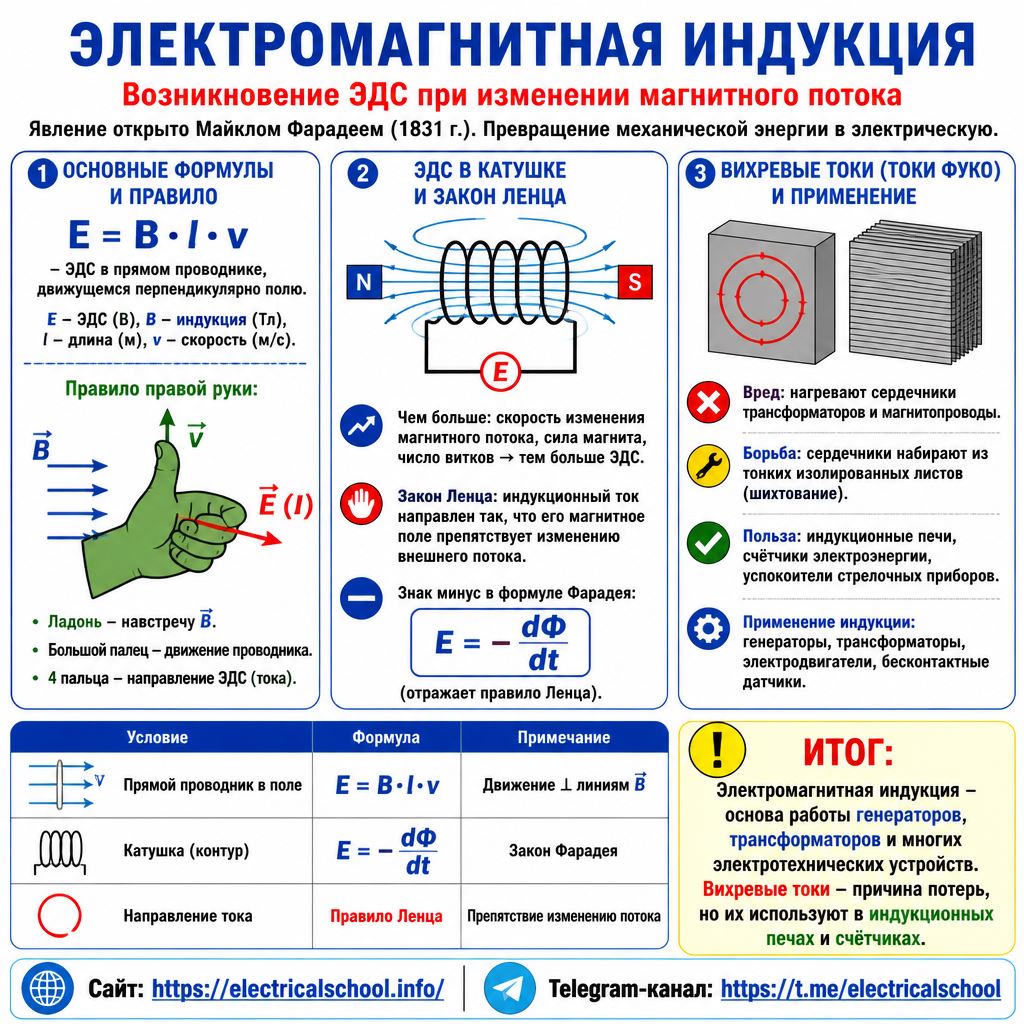

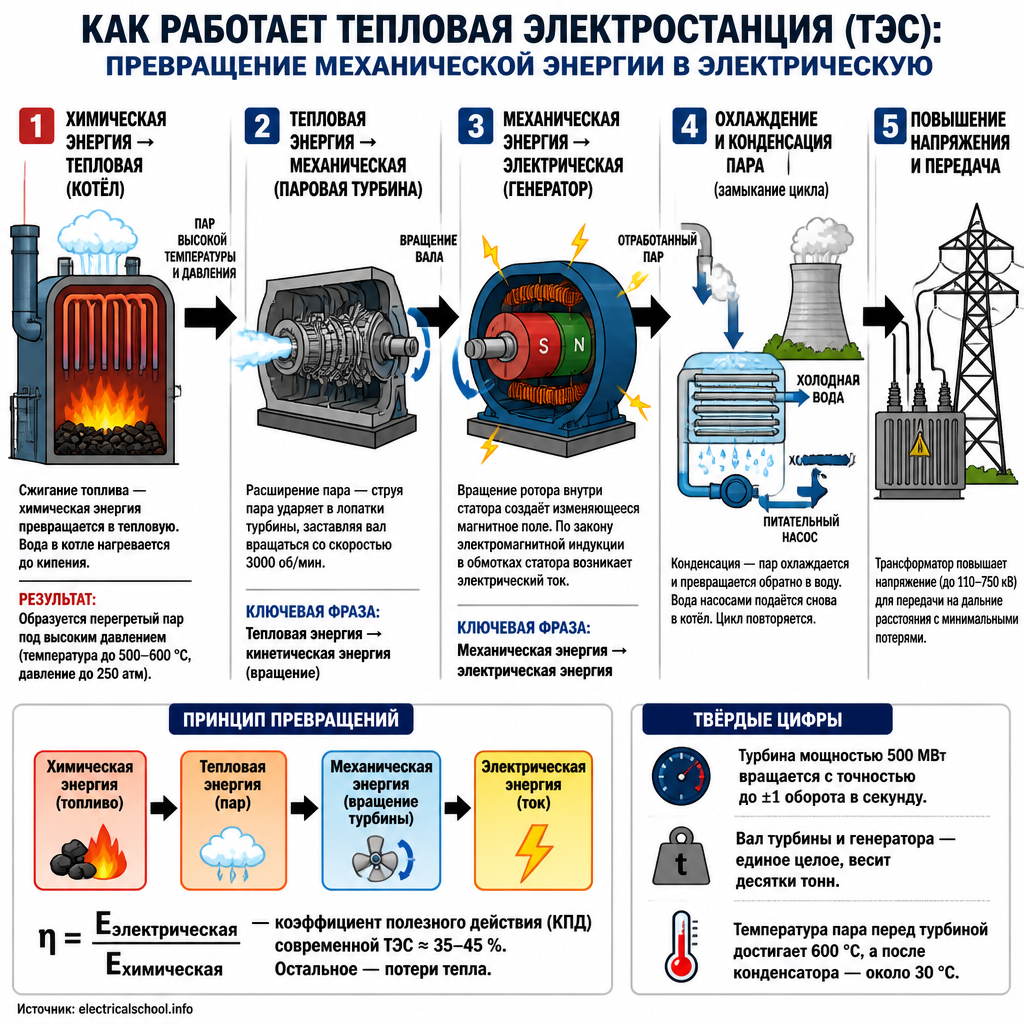

Электромеханические генераторы реализуют открытие Фарадея: движущийся проводник в магнитном поле порождает ЭДС. На крупной электростанции ротор генератора со скоростью 3000 оборотов в минуту вращается внутри статора с мощными электромагнитами. Источником кинетической энергии может быть пар (угольная или атомная станция), вода (ГЭС) или ветер - принцип генерации при этом остаётся одним и тем же.

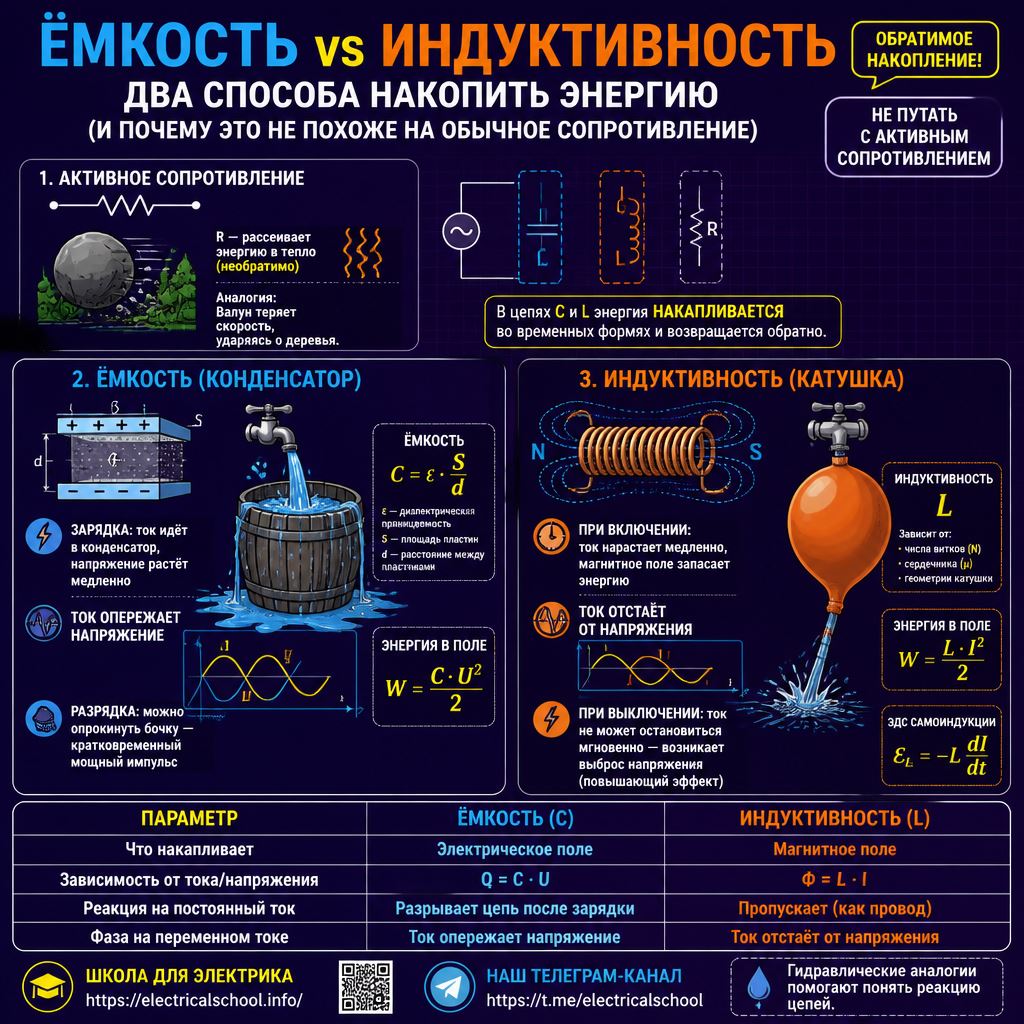

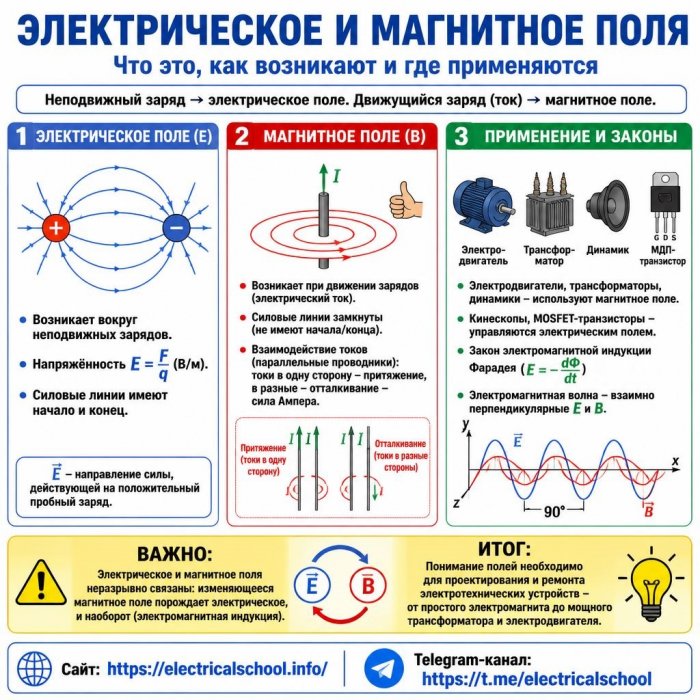

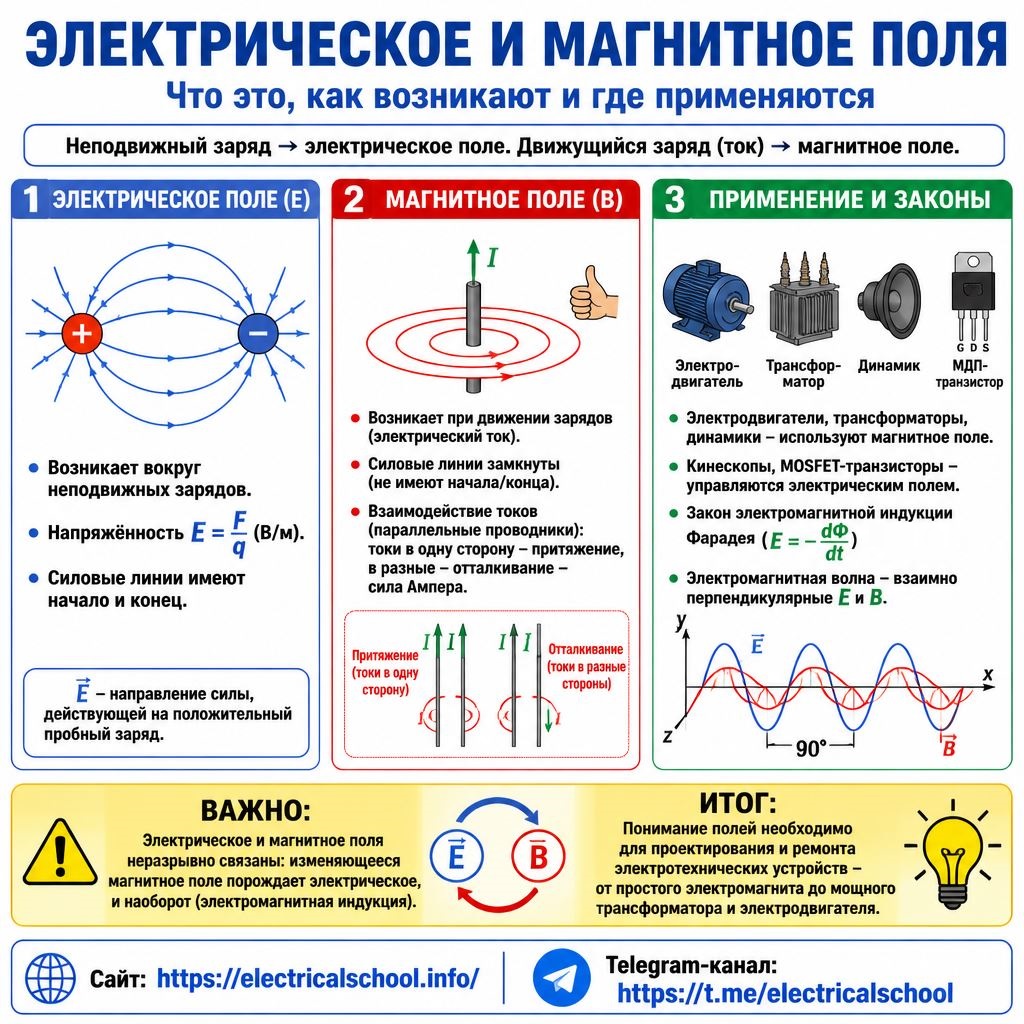

Катушка индуктивности и конденсатор

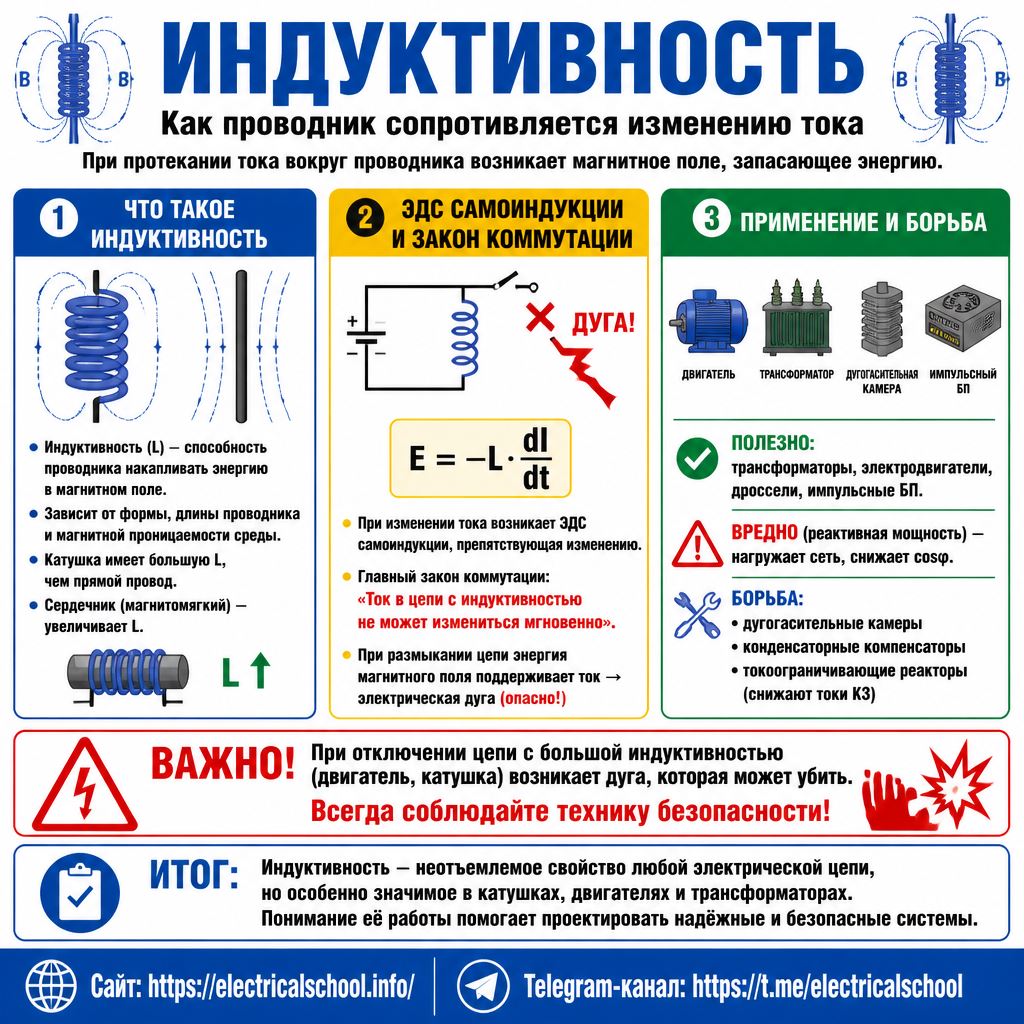

Катушка индуктивности - это накопитель энергии в магнитном поле. Когда ток через неё нарастает, вокруг катушки усиливается магнитное поле, и этот процесс требует времени и энергии. Катушка как бы "сопротивляется" нарастанию тока, создавая встречную ЭДС. В установившемся режиме постоянного тока катушка ведёт себя просто как кусок провода с небольшим активным сопротивлением. Но если цепь резко разорвать - магнитное поле немедленно начинает коллапсировать, и вся накопленная энергия выплёскивается в виде всплеска напряжения. Именно на этом принципе работает катушка зажигания в двигателе внутреннего сгорания: первичная цепь прерывается прерывателем, и вторичная катушка формирует импульс в 15-20 кВ для пробоя искрового зазора свечи.

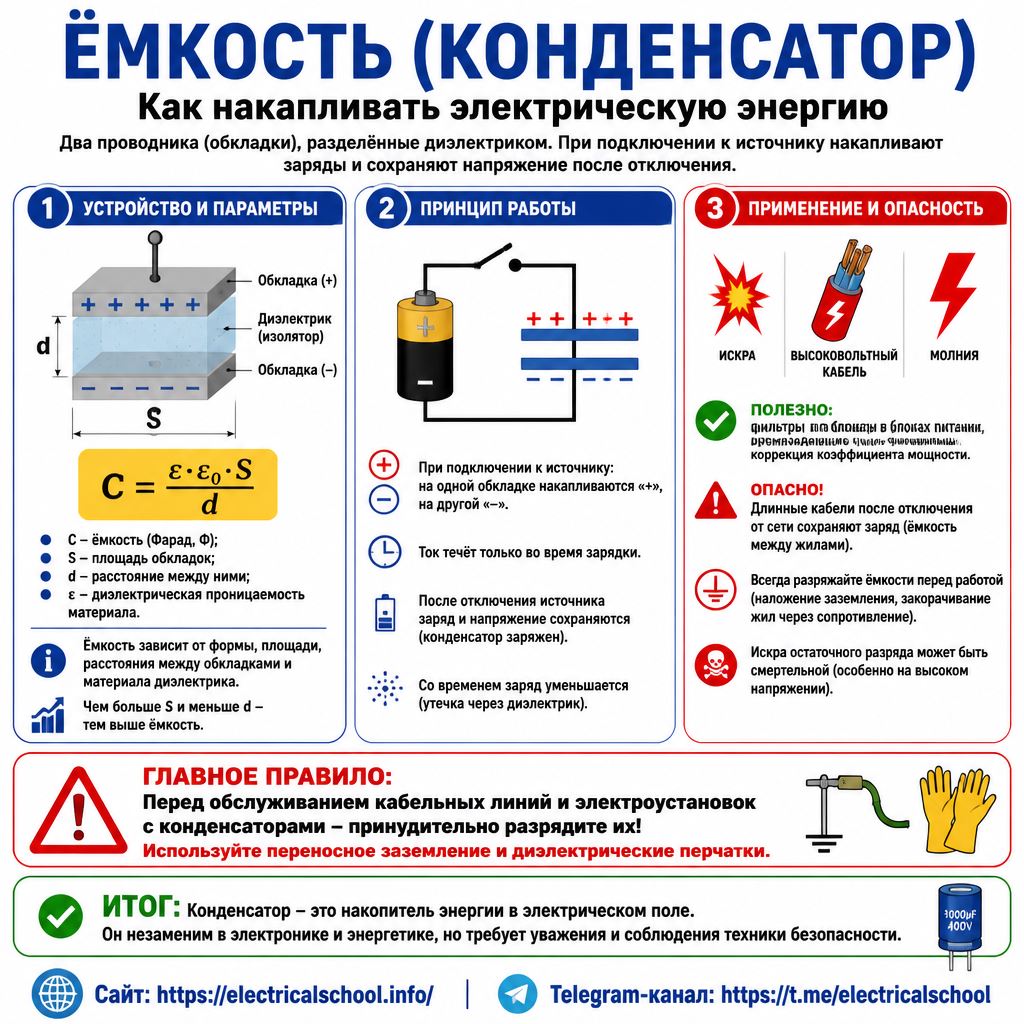

Конденсатор - противоположность катушке: он накапливает энергию не в магнитном, а в электрическом поле между пластинами. Представьте широкую бочку под краном: пока бочка не заполнится водой до краёв, поток дальше не идёт. Потом вода перехлёстывает через край - и расход восстанавливается. Именно так конденсатор временно "удерживает" ток при зарядке, а затем "отпускает" его. Ёмкость конденсатора зависит от площади пластин, расстояния между ними и свойств диэлектрика - именно поэтому конденсаторы с тонким и высококачественным диэлектриком при малых размерах имеют большую ёмкость. Мощные конденсаторы в блоках питания хранят заряд сотни вольт часами после отключения от сети - это источник реальной опасности при ремонте.
Важнейшее различие между катушкой и конденсатором проявляется в их поведении на переменном токе. В катушке ток отстаёт от напряжения: сначала подаётся напряжение - и только потом нарастает ток. В конденсаторе всё наоборот: ток опережает напряжение, потому что сначала начинают течь электроны, заряжая пластины, и только потом между ними растёт напряжение. Этот сдвиг фаз лежит в основе всей реактивной энергетики и фильтрации сигналов.

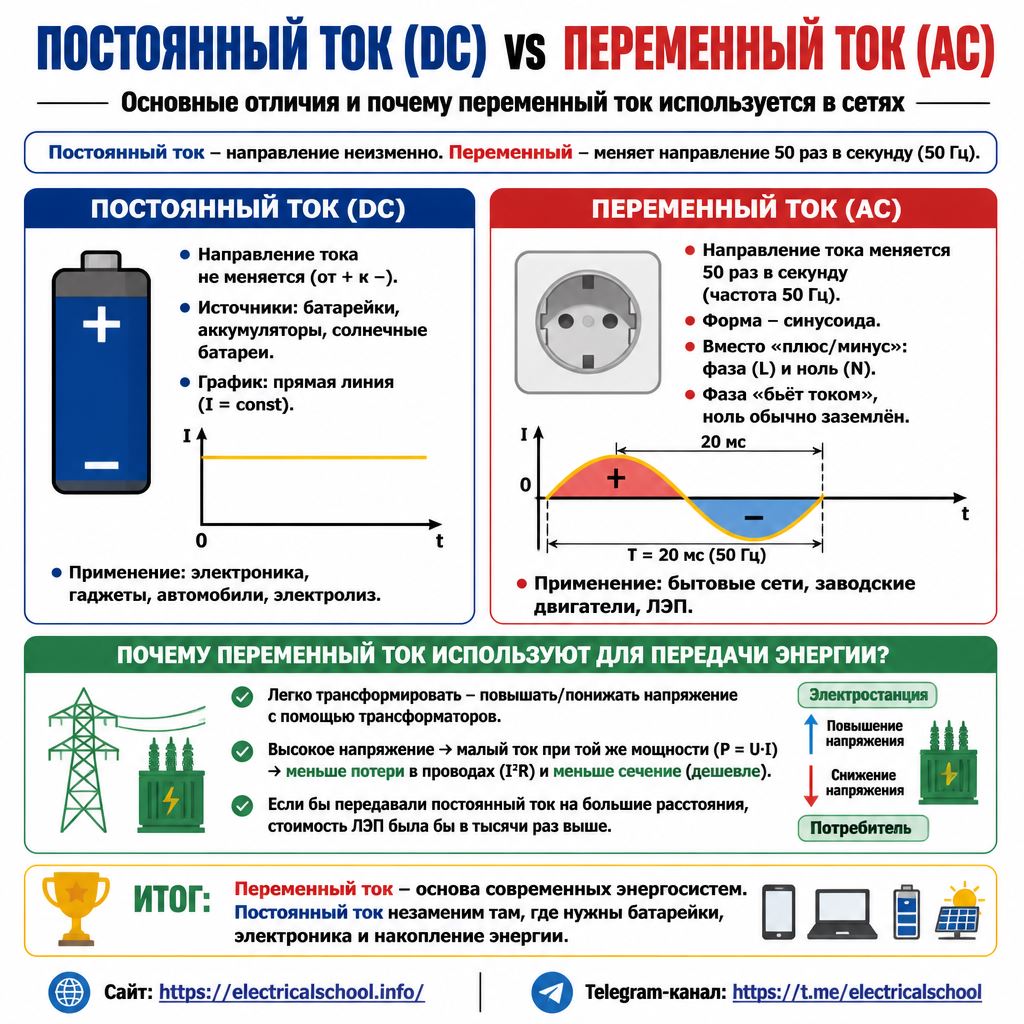

Постоянный и переменный ток
Постоянный ток (DC) обеспечивает строго однонаправленное движение электронов. Он необходим для питания полупроводников: транзисторы, процессоры и аккумуляторы требуют фиксированной полярности. Передавать DC на большие расстояния исторически было крайне невыгодно: трансформатор на постоянном токе не работает, поэтому повысить напряжение для снижения потерь в линии было невозможно. Именно это стало причиной знаменитой "войны токов" конца XIX века: Эдисон продвигал постоянный ток, Тесла и Вестингауз - переменный, и победа осталась за переменным.
В переменном токе (AC) электроны не движутся вдоль провода, а совершают колебания вперёд-назад с частотой 50 Гц - то есть 50 раз в секунду меняют направление. Ни один электрон не проходит от электростанции до вашей розетки: он колеблется на месте с амплитудой порядка долей миллиметра. Энергия при этом передаётся не частицами, а бегущей электромагнитной волной вдоль провода. Трансформатор превосходно работает с переменным током, поднимая напряжение до 750 кВ для магистральных линий и снижая силу тока в сотни раз, что пропорционально снижает омические потери в кабелях.

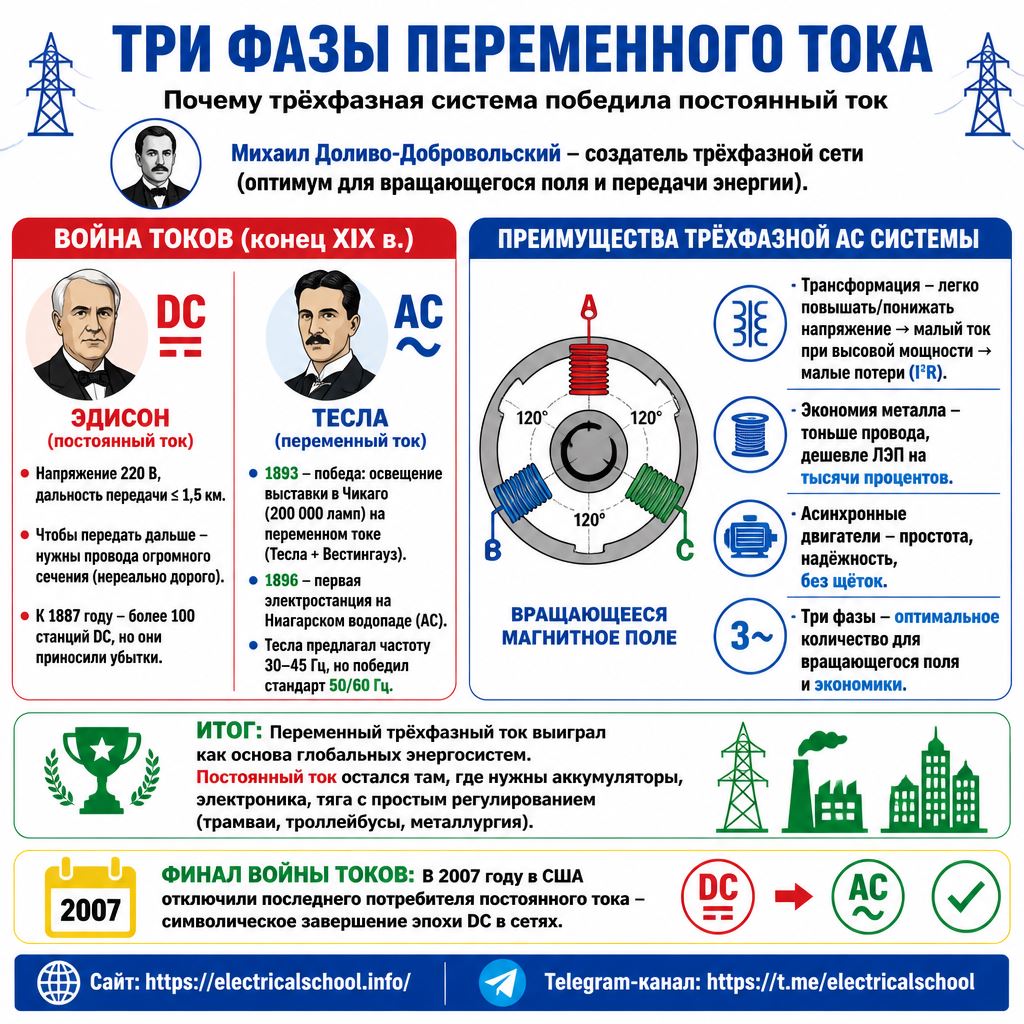

Три фазы и трансформация энергии

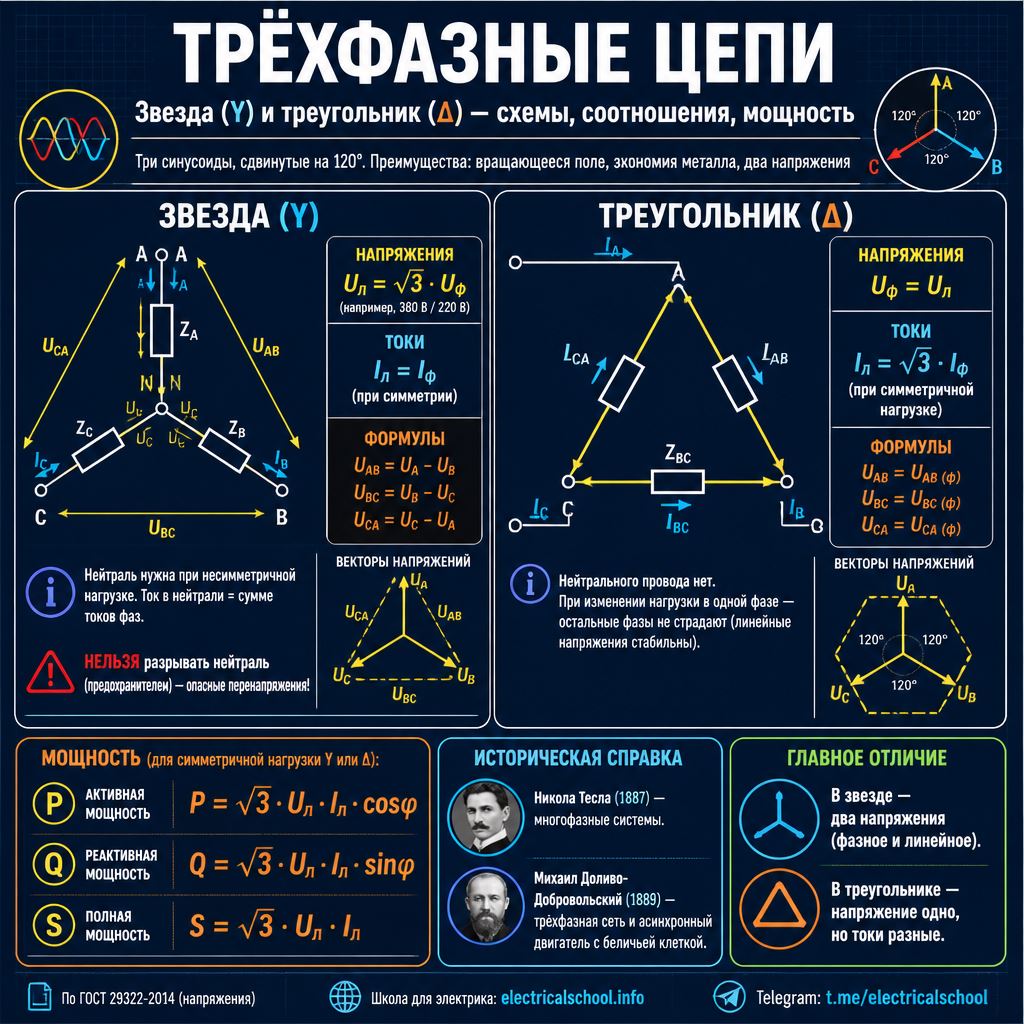

Один синусоидальный ток пульсирует: дважды за период его мощность обращается в ноль. Для промышленных двигателей это означает вибрацию и неравномерную тягу. Три фазы, сдвинутые на 120° относительно друг друга, решают эту проблему: в любой момент времени хотя бы одна фаза находится вблизи максимума. Суммарный момент вращения асинхронного двигателя на трёх фазах оказывается практически постоянным, что и обеспечивает плавный и мощный привод станков, насосов и компрессоров.

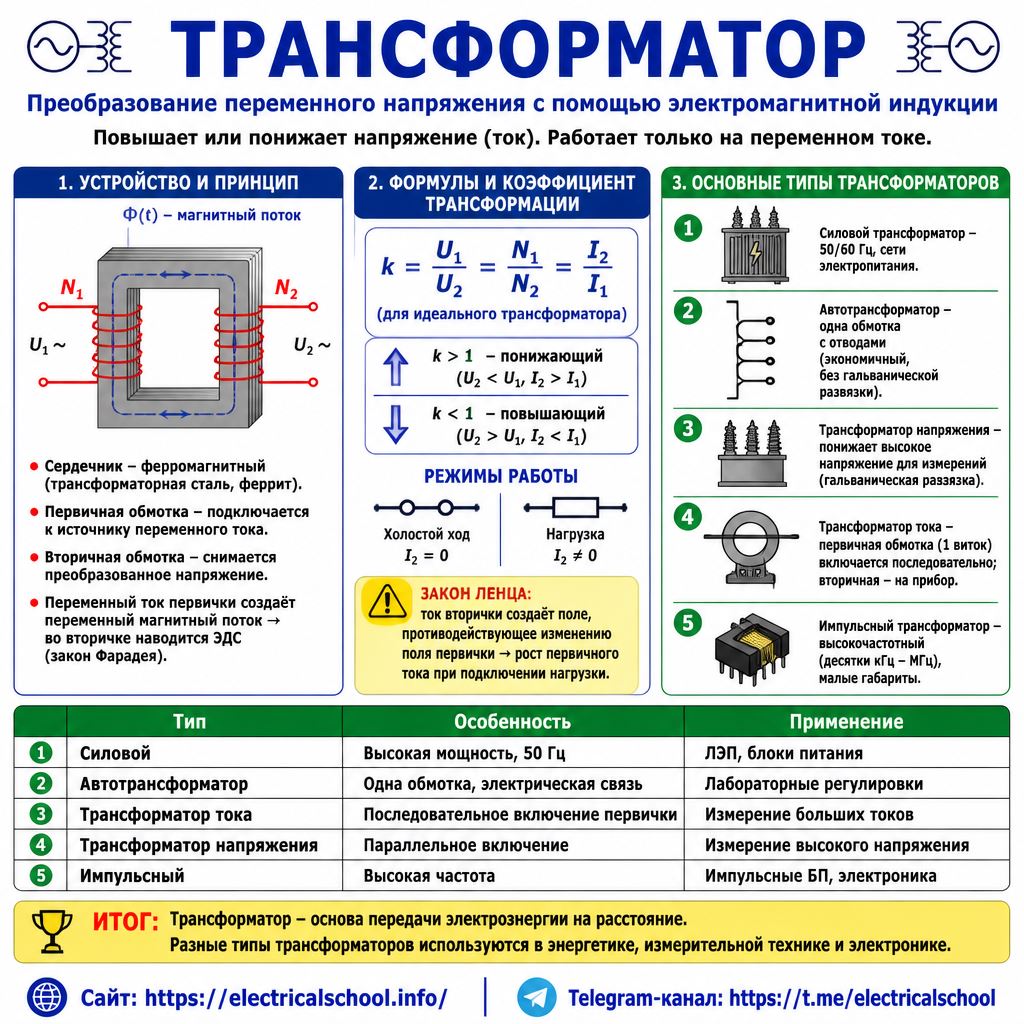

Трансформатор использует тот факт, что переменное магнитное поле первичной обмотки пронизывает витки вторичной и наводит в них ЭДС. Это своеобразный "электрический рычаг": во сколько раз меньше витков во вторичной обмотке по сравнению с первичной, во столько же раз меньше напряжение - но во столько же раз больше ток. КПД современных силовых трансформаторов достигает 99,5%, и потери идут лишь на нагрев сердечника и обмоток.

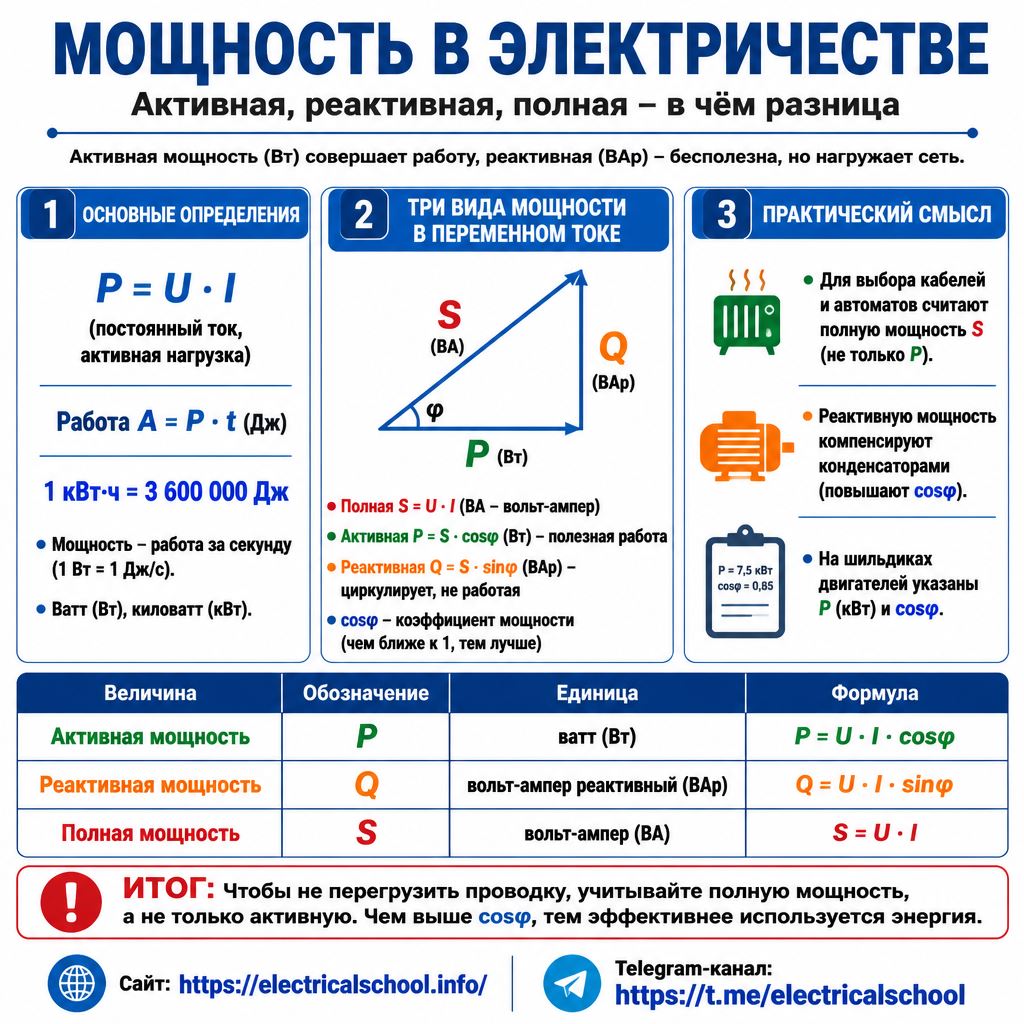

Активная и реактивная мощность
Квартирный счётчик учитывает только активную мощность - ту, что реально превращается в тепло, свет или механическое движение. Но в промышленных сетях с обилием электродвигателей, трансформаторов и конденсаторных установок возникает реактивная мощность: энергия, которая каждые полпериода закачивается в магнитные или электрические поля нагрузки, а затем возвращается обратно в сеть, не совершая полезной работы.

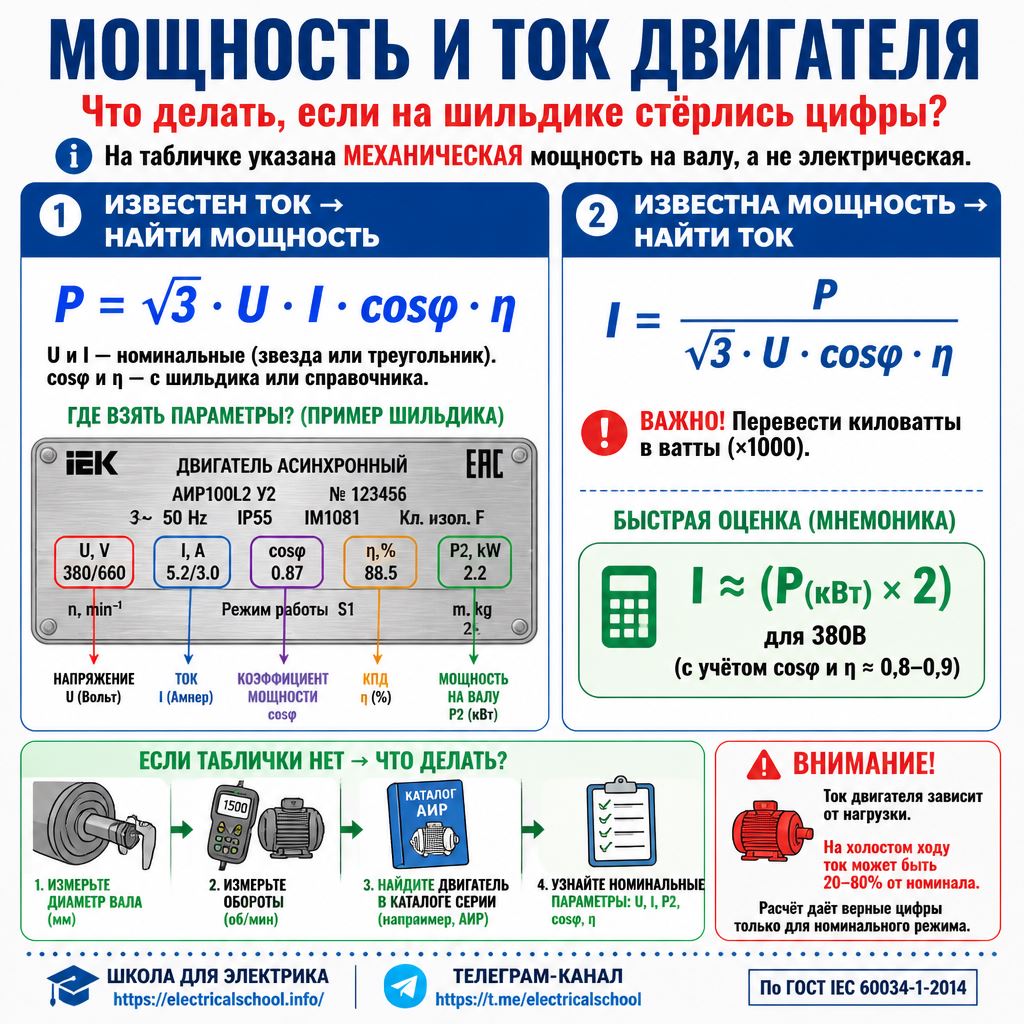

Коэффициент мощности (cos фи) показывает, какая доля полной мощности является активной. На крупном металлургическом заводе с десятками мощных электромоторов cos фи может опускаться до 0,6-0,7. Это означает, что по кабелям течёт ток на 30-40% больший, чем нужен для реальной работы оборудования. Провода перегреваются, трансформаторы работают на пределе, а энергоснабжающая компания выставляет штрафные тарифы. Решение - установка батарей конденсаторов, которые компенсируют индуктивную реактивность моторов и поднимают cos фи обратно к единице, разгружая сеть без изменения полезной мощности.
Электричество - единственная область знаний, где незнание буквально убивает. Это не преувеличение и не риторика.
Безопасность как первый аргумент
Каждый год тысячи людей получают электрические травмы в быту - при замене розеток, попытках починить удлинитель или подключить дополнительную линию в щитке. Большинство из них не имели злого умысла и не были невнимательны - они просто не понимали, что происходит внутри провода. Человек, знающий разницу между фазой и нулём, понимающий, что отключение автомата в щитке не всегда снимает напряжение с проводки (если где-то висит обратная фаза через нагрузку), - такой человек принимает принципиально другие решения. Он не лезет в щиток без индиатора и мультиметра. Он не трогает конденсатор в блоке питания сразу после отключения от розетки, зная, что тот может хранить заряд в сотни вольт ещё часами.
Деньги и здравый смысл
Понимание базовой физики электричества напрямую влияет на толщину кошелька. Человек, знакомый с понятием cos фи и реактивной мощности, не удивится, получив крупный счёт после установки дешёвого частотного привода без компенсатора. Тот, кто понимает природу падения напряжения на длинной линии, не будет тянуть тонкий кабель через весь дом к мощному электроинструменту - и не будет потом удивляться, почему двигатель перегревается. Знание о том, как работает аккумулятор и почему глубокий разряд необратимо разрушает пластины, меняет поведение: такой человек не оставляет смартфон до нуля каждый день и не хранит аккумулятор полностью заряженным месяцами.
Мир стал электрическим
В XIX веке электричество было экзотикой. Сегодня это базовая среда обитания человека - как вода или воздух. Каждое устройство вокруг нас реализует те или иные принципы, описанные в этой статье: трансформатор в зарядном устройстве, конденсаторы в блоке питания ноутбука, индуктивности в фильтрах, трёхфазный двигатель в лифте, который везёт вас домой. Человек, понимающий физику этих процессов, видит мир иначе - не как набор волшебных чёрных ящиков, а как логичную и понятную систему. Это принципиально иное качество мышления, которое помогает не только с проводкой, но и в принятии любых технических решений.
Критическое мышление в эпоху шарлатанства
Рынок переполнен устройствами, обещающими "сэкономить электроэнергию" за счёт якобы "выравнивания синусоиды" или "оптимизации тока". Человек, понявший, что квартирный счётчик считает только активную мощность и что никакая коробочка между розеткой и холодильником не снизит его показания, просто не купит такой прибор. Понимание принципа работы генератора делает невозможным доверие рекламе "вечных двигателей" и "свободной энергии". Физическая грамотность здесь работает как иммунитет - не против болезней, а против дорогостоящего мошенничества.
