Магнитоэлектрические преобразователи нового поколения для рекуперации вибрационной энергии

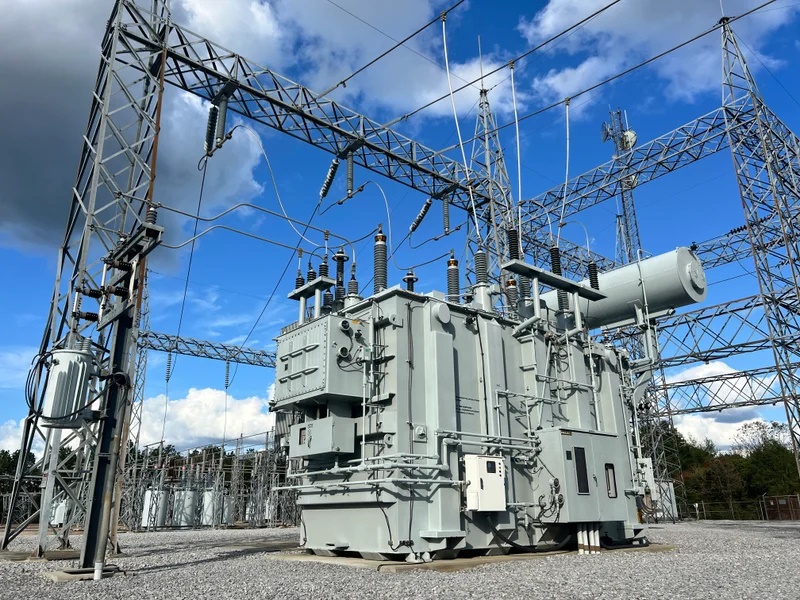

Промышленные объекты неустанно вибрируют. Трансформаторы гудят на частоте 50 Гц, подшипники электродвигателей отзываются собственными резонансами, трубопроводы передают пульсации насосов на километры в стороны.

До недавнего времени всё это механическое беспокойство воспринималось исключительно как помеха, источник усталостных разрушений и акустического дискомфорта. Однако в арсенале современной физики появился класс устройств, способных обратить рассеянную вибрационную энергию в электричество - магнитоэлектрические (МЭ) преобразователи-харвестеры нового поколения.

Двойное преобразование: от дрожания к вольтам

В основе МЭ-харвестера лежит элегантная физическая идея - использовать не один, а два последовательных преобразования энергии. Первый шаг выполняет магнитострикционный материал.

Магнитострикция - явление, при котором ферромагнетик деформируется в магнитном поле и, наоборот, меняет свои магнитные характеристики под механической нагрузкой, - известна с середины XIX века: Джеймс Джоуль описал её на никеле ещё в 1842 году.

Именно этот обратный эффект и используется здесь: вибрация деформирует магнитострикционный слой, и его магнитное состояние изменяется в такт с колебаниями. Второй шаг берёт на себя пьезоэлектрический слой, жёстко сопряжённый с первым: механическая деформация, переданная от магнитострикционного компонента, вызывает разделение зарядов в пьезоэлектрике и порождает электрическое напряжение на его обкладках.

Таким образом, суммарный электрический отклик складывается из собственно пьезоэлектрической составляющей и магнитоэлектрической - той, что обусловлена связью двух слоёв через механический интерфейс. Принципиально важно, что подобный харвестер способен одновременно утилизировать и чисто механическую вибрацию конструкции, и переменное магнитное поле - например, паразитное поле силовых кабелей и трансформаторов сети 50 Гц.

Материалы: от классики к нанокомпозитам

Выбор материалов для каждого из слоёв определяет всё: коэффициент магнитоэлектрической связи, диапазон рабочих температур, механическую надёжность и, в конечном счёте, плотность мощности на единицу объёма.

Традиционная PZT-керамика обладала высоким пьезоэлектрическим коэффициентом, но страдала хрупкостью при ударных нагрузках - серьёзный недостаток для промышленного оборудования, где вибрационная среда далека от лабораторной мягкости.

На смену ей пришли полимерные плёнки PVDF: полимер поливинилиденфторид, лёгкий в производстве в виде тонкой гибкой плёнки, широко применяется в устройствах именно благодаря хорошим механическим свойствам.

Ещё более интересна комбинация AlN-PVDF с аморфным сплавом Metglas в качестве магнитострикционного компонента: гибкие волоконные МЭ-композиты на такой основе (с дополнительной UV/IR-обработкой поверхности) демонстрируют открытое напряжение до 32,8 В и плотность мощности 1,4 мВт/см² при воздействии паразитного поля частотой 50 Гц.

Нанокомпозитные генераторы на основе PVDF/BZT-BCT-феррит показывают прирост выходной мощности на 385% по сравнению с классическими конструкциями - результат, достигнутый именно за счёт синергии пьезоэлектрического и магнитострикционного компонентов на нанометровых масштабах.

Архитектурные решения: от консоли до МЭМС

Самая распространённая конструктивная схема МЭ-харвестера - кантилеверная, или консольная. Пакет из магнитострикционного и пьезоэлектрического слоёв закреплён с одного торца, тогда как противоположный конец свободно колеблется, неся инертный груз.

Резонансная частота такой балки определяется её геометрией и массой груза и может быть настроена при изготовлении на характерную частоту вибраций целевого объекта. Физически это ничем не отличается от задачи согласования импеданса в электрической цепи: для максимальной передачи мощности от источника к нагрузке необходимо совпадение частоты источника и собственной частоты колебательного контура.

Именно здесь кроется ключевая проблема практического применения. Вибрационный спектр реального промышленного оборудования - это не узкая линия, а размытая полоса, нестационарно дрейфующая при изменении нагрузки и оборотов.

Ответом на этот вызов стали нелинейные широкополосные конфигурации с несколькими упругими элементами, ориентированными под равными углами, - подобное устройство способно собирать энергию вибраций произвольного направления и расширяет рабочую полосу до 5,2 Гц.

Другой подход - перестраиваемые (frequency-tunable) МЭ-харвестеры с регулируемой магнитной цепью: перемещая постоянный магнит относительно пакета Terfenol-D/PMNT/Terfenol-D, можно менять эффективную жёсткость системы и сдвигать резонанс в рабочую точку без механической разборки конструкции.

Отдельное и весьма перспективное направление - МЭМС-исполнение. Миниатюрные МЭ-преобразователи в стандартном корпусе QFN позволяют встраивать харвестеры непосредственно в узлы машин: матрица из пьезоэлектрических кантилеверов, например, размерностью 2 х 10, перекрывает весь диапазон типичных промышленных вибраций за счёт разброса собственных частот элементов матрицы.

Системная интеграция: от вибрации к постоянному питанию

Сам по себе МЭ-преобразователь генерирует переменное напряжение - нестационарное, зависящее от амплитуды колебаний, изменяющееся каждую секунду. Чтобы превратить этот источник в питание для электроники, необходима цепочка силовых блоков.

Выпрямитель и блок согласования импеданса переводят переменное напряжение в постоянное. Далее следует накопитель - суперконденсатор или малый литиевый аккумулятор, буферизующий нестабильную выработку и сглаживающий паузы в вибрационном воздействии. Управляет всей этой цепочкой специализированная микросхема управления питанием - PMIC, которая оптимизирует режимы зарядки и разрядки, предотвращает перезаряд накопителя и обеспечивает стабилизированное питание нагрузки.

Такая архитектура в точности повторяет логику, применявшуюся ещё при описании использования природного электрического поля Земли: источник с высоким внутренним сопротивлением и нестабильной выработкой требует промежуточного накопителя и импульсного преобразователя для эффективного извлечения энергии.

Промышленные применения и пределы возможного

Главная практическая ниша МЭ-харвестеров - автономные IIoT-датчики на труднодоступном оборудовании: подшипниках, редукторах, погружных насосах и трубопроводах, где замена батарей требует либо остановки производства, либо работы в условиях повышенной опасности.

Силовые кабели и трансформаторы 50 Гц становятся источником питания для харвестеров, установленных прямо на их поверхности, - паразитное магнитное поле, которое прежде рассматривалось лишь как помеха, превращается в энергетический ресурс.

Область применения охватывает также системы мониторинга вибраций строительной техники, железнодорожных конструкций, автотранспорта и - с переходом к гибким PVDF-конструкциям - имплантируемые и носимые устройства медицинского мониторинга.

Вместе с тем абсолютный уровень мощности МЭ-харвестеров остаётся в диапазоне единиц мВт - порой и того меньше. Это не недостаток конкретного устройства, а фундаментальное ограничение, диктуемое энергетической плотностью промышленных вибраций и механической добротностью реальных конструкций.

Деградация магнитострикционных материалов при знакопеременных циклических нагрузках по-прежнему остаётся предметом активных исследований, а узость резонансной полосы консольных конструкций требует либо нелинейных схем, либо систем автоматической подстройки - каждое из этих решений увеличивает сложность и стоимость устройства.

Тем не менее по мере того, как энергопотребление беспроводных сенсорных платформ неуклонно снижается - современные микроконтроллеры сна потребляют единицы микроватт, - разрыв между тем, что способен дать харвестер, и тем, что требует потребитель, стремительно сокращается.

МЭ-преобразователи нового поколения стоят в этом процессе на передовых позициях: два физических эффекта в одном компактном устройстве, одновременная утилизация и механических колебаний, и магнитных полей, гибкие конструкции без хрупкой керамики - всё это делает их одним из наиболее технологически зрелых решений в нарождающейся области энергетической автономии промышленного интернета вещей.
