Новые материалы термоинтерфейса: от термопасты до жидкого металла

Любой полупроводниковый прибор, будь то IGBT-модуль в частотном преобразователе или SiC-ключ в тяговом инверторе, неизбежно сталкивается с одним и тем же физическим препятствием: механически идеально ровных поверхностей не существует.

Даже тщательно шлифованные металлические плоскости при микроскопическом увеличении обнаруживают горный рельеф пиков и долин, а воздух, заполняющий эти впадины, обладает теплопроводностью около 0,025 Вт/м·К - то есть является прекрасным теплоизолятором.

Именно здесь вступают в дело термоинтерфейсные материалы (TIM): их единственная функция - вытеснить воздух из микропространства между полупроводниковой кристаллической структурой и теплоотводом, заменив его средой с теплопроводностью на порядок, а в лучших случаях - на три порядка выше.

Тепловое сопротивление как критерий ресурса

В силовой электронике термоинтерфейс - не деталь второго плана, а один из ключевых параметров, определяющих максимальную рабочую мощность и ресурс прибора.

Тепловое сопротивление перехода кристалл–теплоотвод Rth(j-h) складывается из сопротивлений самого кристалла, присоединительного слоя TIM1 (между кристаллом и теплораспределителем) и слоя TIM2 (между теплораспределителем и радиатором).

При рабочей мощности 1 кВт разница между посредственным и превосходным термоинтерфейсом может составлять 10–15°C на кристалле - что при граничной рабочей температуре 175°C для SiC означает разницу между надёжной работой и ускоренной деградацией.

Оптимальная толщина слоя TIM для силовых модулей составляет 50–90 мкм: при меньшей толщине материал не перекрывает неровности, при большей - собственное термическое сопротивление слоя начинает доминировать.

Классические решения и их пределы

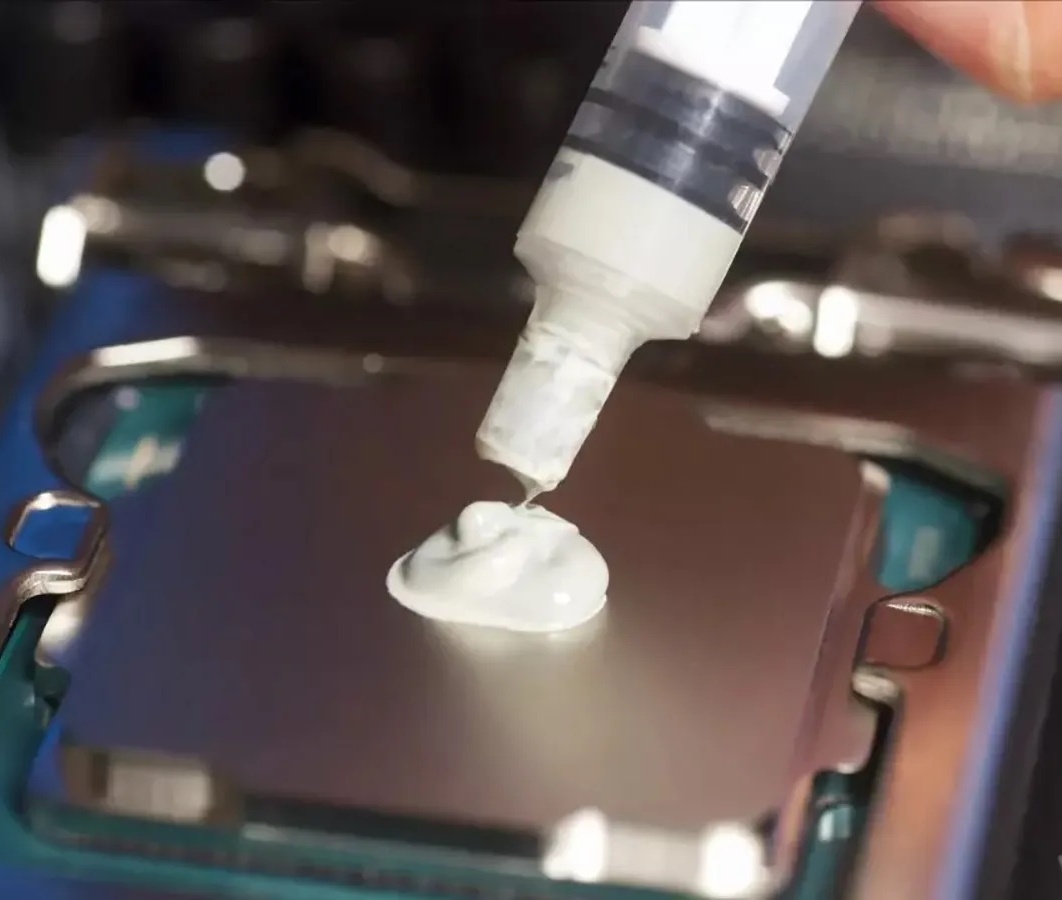

Силиконовые термопасты с наполнителями из оксида алюминия или нитрида алюминия - рабочая лошадь промышленной силовой электроники на протяжении десятилетий. Теплопроводность 3–8 Вт/м·К, широкий температурный диапазон, невысокая цена - всё это делает их конкурентоспособными в преобразователях частоты и IGBT-инверторах с рабочей температурой до 130°C.

Проблема возникает при интенсивном термоциклировании: пасты склонны к явлениям pump-out (выдавливание материала из зазора при тепловом расширении) и dry-out (расслоение наполнителя и масляной основы), постепенно увеличивая тепловое сопротивление на 30–50% от исходного значения за несколько тысяч циклов.

Для промышленного оборудования с 10–20-летним сроком службы и труднодоступными узлами это означает деградацию задолго до запланированного техобслуживания.

Материалы фазового перехода (PCM) частично решают эту проблему: при температуре монтажа они твёрды и удобны в обращении, а при нагреве до рабочей температуры переходят в полужидкое состояние, заполняя неровности подобно пасте.

Отсутствие раздельного жидкого компонента делает их стабильнее при термоциклировании, а возможность предустановки на поверхности модуля упрощает сборку - именно поэтому PCM-материалы стали стандартом для IGBT-модулей в тяговых инверторах ещё в прошлом десятилетии.

Графен, нитрид бора и революция 2025 года

В 2025 году несколько технологий одновременно перешагнули порог между лабораторным прототипом и промышленным применением.

Графеновые TIM с вертикально ориентированными листами - такие как разработки Hitachi Chemical - демонстрируют сквозную теплопроводность более 20 Вт/м·К при умеренном давлении около 20 psi, значительно превосходя полимерные пасты. В смартфонах и электромобилях они уже работают серийно. В тяжёлой промышленной электронике внедрение сдерживается ценой и сложностью равномерного распределения графеновых структур в полимерной матрице.

Параллельно нитрид бора - «белый графит», сочетающий высокую теплопроводность с отличной электрической изоляцией, - обрёл новое дыхание: в 2025 году освоено выравнивание пластинок h-BN в матрице с помощью электрического поля, что существенно увеличивает анизотропную теплопроводность в целевом направлении. Это особенно важно для высокочастотной силовой электроники, где электрическая изоляция термоинтерфейса не опциональна, а обязательна.

Жидкий металл: рекорды и риски

Жидкометаллические TIM на основе сплавов галлия - предел теплопроводности среди практически применимых материалов: 20–75 Вт/м·К, тепловое сопротивление контакта примерно 0,036 см²·К/Вт.

Компания Boston Materials совместно с Mitsubishi Chemical разрабатывает второе поколение композита LMZ (жидкий металл/углеродное волокно): первая версия LMZ1100 обеспечила снижение температуры более чем на 10°C в жидкостно-охлаждаемых AI-акселераторах мощностью выше 1 кВт.

В 2025 году Arieca и ROHM Semiconductor продемонстрировали применение жидкометаллического эластомерного композита (LMEE) в SiC-инверторе мощностью 300 кВт - вместо традиционного припоя или Ag-синтеринга, что примечательно само по себе.

Тем не менее галлиевые сплавы несут специфическую угрозу, о которой необходимо помнить при проектировании. Галлий агрессивно растворяет алюминий и медь - оба металла повсеместно используются в теплоотводах силовой электроники.

При отсутствии защитного барьерного покрытия (никель, хром) жидкий металл вызывает коррозию теплоотвода, которая со временем ухудшает механический контакт и приводит к катастрофическому отказу. Электрическая проводимость жидкого металла создаёт дополнительный риск короткого замыкания при нарушении герметичности слоя.

Ag-синтеринг и архитектурный сдвиг TIM1.5

Спекание серебра (Ag sintering) занимает особую позицию в этой иерархии: теплопроводность 150–250 Вт/м·К и тепловое сопротивление контакта менее 0,01 см²·К/Вт делают его де-факто стандартом для SiC- и GaN-силовых ключей с рабочей температурой выше 175°C. Переход на Cu-синтеринг - более дешёвый аналог с сопоставимыми параметрами - ожидается в ближайшие 2–3 года по мере зрелости технологии.

Архитектурная концепция TIM1.5, устраняющая промежуточный теплораспределитель и объединяющая функции TIM1 и TIM2 в одном слое, критически важна для многочиповых модулей MCM нового поколения: каждый устранённый тепловой интерфейс снижает суммарное тепловое сопротивление и позволяет поднять рабочую мощность при прежних габаритах радиатора.

Как выбирать TIM для промышленных электроустановок

Выбор термоинтерфейсного материала - инженерная задача, в которой нет универсального ответа. Для преобразователей частоты и IGBT-инверторов с рабочей температурой ниже 130°C и редким термоциклированием силиконовые пасты сохраняют конкурентоспособность по соотношению цены и ресурса.

Силовые модули с интенсивным термоциклированием требуют PCM-материалов или графитовых подложек, не деградирующих при механических нагрузках. SiC- и GaN-ключи при температурах выше 175°C требуют Ag-синтеринга или индиевых сплавов - классические пасты здесь уже не решение.

Шкафы управления в пожароопасных зонах выигрывают от графитовых и графеновых TIM именно потому, что отсутствие жидкой фазы исключает риск воспламенения и вытекания.

Рынок термоинтерфейсных материалов, оцениваемый в 4,9 млрд долларов в 2025 году, аналитики прогнозируют на уровне 14 млрд к середине следующего десятилетия - именно на фоне перехода силовой электроники с кремния на карбид кремния и параллельного роста мощности систем искусственного интеллекта.
