Пакетные выключатели и переключатели



altПакетные выключатели служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В. Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.

Устройство пакетных выключателей

Пакетный выключатель состоит из переключающего механизма и контактной группы. Клеммы неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.

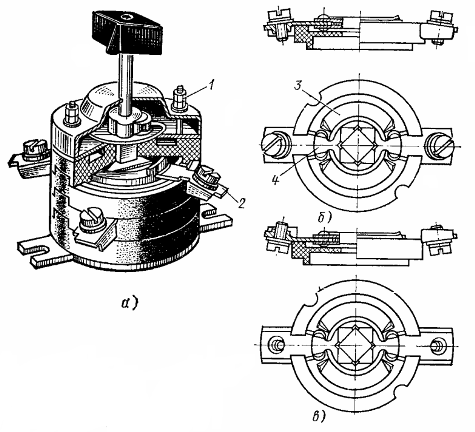

Пакетный выключатель типа ПВ: а — общий вид, б — пакет для переднего присоединения, в — пакет для заднего присоединения

При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.

Упоры в крышке расположены под углом 90°. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют роль направляющих и обеспечивают быстрое гашение возникающей дуги.

Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.

Пакетные выключатели выпускаются на токи 10 и 25 А при напряжении 220 В в одно-, двух- и трехполюсном исполнениях. Последние применяются для включения трехфазных асинхронных двигателей (например, в универсальных приводах). В трехполюсном пакетном выключателе три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А

При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 000 переключений. Частота переключений не должна превышать 300 в час.

Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по одну сторону шпилек, а провода сети - по другую.

Поворачивая рукоятку пакетного выключателя на 90°, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.

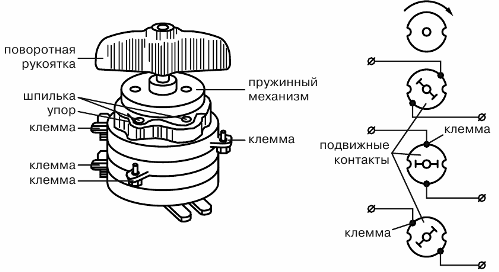

Устройство пакетного выключателя

Пакетные переключатели

Кроме пакетных выключателей, широко применяются и пакетные переключатели. В пакетном переключателе только одно положение соответствует отключенному состоянию приемника, а три остальных - включенному различными способами.

На рисунке изображена схема включения трехскоростного двигателя М пакетным переключателем Q. Четырехпозиционный пакетный переключатель имеет шесть подвижных контактов. Одна позиция (0) соответствует отключенному состоянию двигателя. В статоре двигателя уложено две обмотки, одна из которых соединена в звезду, а другая может переключаться с соединения треугольником на двойную звезду.

Схема включения пакетным переключателем трехскоростного электродвигателя

Схема включения пакетным переключателем трехскоростного электродвигателя

Согласно схеме в положении 1 рукоятки двигатель подсоединяется к сети клеммами ЗС1, ЗС2, ЗСЗ. В статоре двигателя создается вращающееся магнитное поле с тремя парами полюсов. Синхронная частота вращения двигателя (частота вращения магнитного поля) при этом равна 1000 об/мин.

На соединение левых клемм переключателя с правыми указывают точки с линиями, изображенные по вертикали под цифрами, соответствующими положениям рукоятки переключателя. положении 1 рукоятки переключателя верхняя левая клемма соединяется с клеммой 3С1 двигателя, средняя левая клемма — с клеммой ЗС2, а нижняя левая — с клеммой ЗСЗ.

В положении 3 рукоятки наряду с соединением левых клемм переключателя с клеммами 1С1, 1С2, 1СЗ двигателя происходит соединение клемм 2С1, 2С2 и 2СЗ друг с другом. Этим обеспечивается соединение обмотки в двойную звезду с образованием одной пары полюсов и получением синхронной частоты вращения 3000 об/мин.

В положении 2 рукоятки переключателя соединяются верхняя левая клемма с клеммой 2С1 двигателя, средняя левая клемма — с клеммой 2С2 и нижняя левая клемма — с клеммой 2СЗ. При этом двигатель включается в треугольник с образованием двух пар полюсов и получением синхронной частоты вращения 1500 об/мин.

Пакетники

Трехполюсный пакетный переключатель

От трехполюсного рубильника он отличается тем, что подвижные контакты (ножи) имеют не одно, а два замкнутых положения. Ножи могут замыкаться с тремя левыми и тремя правыми неподвижными контактами. Такие переключатели применяются для включения трехфазных двигателей и изменения направления их вращения (реверсирования)трехфазного двигателя достигают переключением двух токоподводящих проводов.

Пакетные выключатели и переключатели со степенью защиты IP56 производятся в негорючем, противоударном пластмассовом корпусе.
