Причины повреждений на воздушных линиях электропередачи



Причины повреждаемости воздушных линий электропередачи в основном объясняются следующими факторами: перенапряжениями (атмосферными и коммутационными), изменениями температуры окружающей среды, действием ветра, гололедными образованиями на проводах, вибрацией, «пляской» проводов, загрязнением воздуха.

Приведем краткую характеристику некоторых из перечисленных факторов.

Атмосферные перенапряжения на линиях возникают из-за грозовых явлений. При таких кратковременных перенапряжениях часто возникают пробои изоляционных промежутков и в частности перекрытие изоляции, а иногда и ее разрушение или повреждение.

Перекрытие изоляции обычно сопровождается возникновением электрической дуги, которая поддерживается и после перенапряжения, т. е. при рабочем напряжении. Образование дуги означает короткое замыкание, поэтому место повреждения надо автоматически отключать.

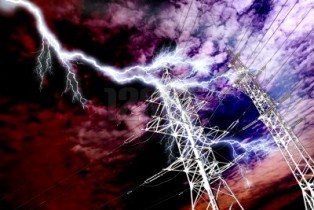

Удар молнии в воздушную линию
Удар молнии в воздушную линию

Коммутационные (внутренние) перенапряжения возникают при включении и отключении выключателей. Действие их на изоляцию сетевых устройств аналогично действию атмосферных перенапряжений. Место перекрытия тоже надо отключать автоматически.

Разрушение юбки изолятора дугой
Разрушение юбки изолятора дугой

В сетях до 220 кВ обычно более опасны атмосферные перенапряжения. В сетях 330 кВ и выше опаснее коммутационные перенапряжения.

Ремонт проводов на воздушной линии

Ремонт проводов на воздушной линии

Изменения температуры воздуха достаточно велики, интервал может быть от —40 до +40 °С, кроме того, провод воздушной линии нагревается током и при экономически целесообразной мощности температура провода на 2—5° выше, чем воздуха.

Понижение температуры воздуха увеличивает допустимую по нагреву температуру и ток провода. Одновременно с этим при понижении температуры уменьшается длина провода, что при фиксированных точках закрепления повышает механические напряжения.

Повышение температуры проводов приводит к их отжигу и снижению механической прочности. Кроме того, при повышении температуры провода удлиняются и увеличиваются стрелы провеса. В результате могут быть нарушены габариты воздушной линии и изоляционные расстояния, т. е. снижены надежность и безопасность работы воздушной линии электропередачи.

Действие ветра приводит к появлению дополнительной горизонтальной силы, следовательно, к дополнительной механической нагрузке на провода, тросы и опоры. При этом увеличиваются тяжения проводов и тросов и механические напряжения их материала. Появляются также дополнительные изгибающие усилия на опоры. При сильных ветрах возможны случаи одновременной поломки ряда опор линии.

Гололедные образования на проводах возникают в результате попадания капель дождя и тумана, а также снега, изморози и других переохлажденных частиц. Гололедные образования приводят к появлению значительной механической нагрузки на провода, тросы и опоры в виде дополнительных вертикальных сил. Это снижает запас прочности проводов, тросов и опор линий.

На отдельных пролетах изменяются стрелы провеса проводов, провода сближаются, сокращаются изоляционные расстояния. В результате гололедных образований возникают обрывы проводов и поломки опор, сближения и схлестывания проводов с перекрытием изоляционных промежутков не только при перенапряжениях, но и при нормальном рабочем напряжении.

Разрушенные опоры ВЛ в результате действия гололеда

Разрушенные опоры воздушной линии в результате действия гололеда

Каскадное разрушение опор линии электропередачи при гололеде

Каскадное разрушение опор линии электропередачи при гололеде

Вибрация — это колебания проводов с высокой частотой (5—50 Гц), малой длиной волны (2—10 м) и незначительной амплитудой (2—3 диаметра провода). Эти колебания происходят почти постоянно и вызываются слабым ветром, из-за чего появляются завихрения потока, обтекающего поверхность провода воздуха. Из-за вибраций наступает «усталость» материала проводов и происходят разрывы отдельных проволочек около мест закрепления провода близко к зажимам, около опор. Это приводит к ослаблению сечения проводов, а иногда и к их обрыву.

Гаситель вибрации на проводе

Гаситель вибрации на проводе

«Пляска» проводов — это их колебания с малой частотой (0,2—0,4 Гц), большой длиной волны (порядка одного-двух пролетов) и значительной амплитудой (0,5—5 м и более). Длительность этих колебаний, как правило, невелика, но иногда достигает нескольких суток.

Пляска проводов обычно наблюдается при сравнительно сильном ветре и гололеде, чаще на проводах больших сечений. При пляске проводов возникают большие механические усилия, действующие на провода и опоры часто вызывающие обрывы проводов, а иногда и поломку опор. При пляске проводов сокращаются изоляционные расстояния, из-за большой амплитуды колебаний в некоторых случаях провода схлестываются, из-за чего возможны перекрытия при рабочем напряжении линии. Пляска проводов наблюдается сравнительно редко, но приводит к наиболее тяжелым авариям воздушных линий электропередачи.

Более подробно об этом, читайте здесь "Вибрация и пляска проводов на воздушных линиях электропередачи".

Опасное для работы воздушных линий электропередачи загрязнение воздуха вызвано присутствием частичек золы, цементной пыли, химических соединений (солей) и т. п. Осаждение этих частиц на влажной поверхности изоляции линии и электротехнического оборудования приводит к появлению проводящих каналов и к ослаблению изоляции с возможностью ее перекрытия не только при перенапряжениях, но и при нормальном рабочем напряжении. Загрязнение из-за большого наличия солей в воздухе на побережье моря может привести к активному окислению алюминия и нарушению механической прочности проводов.

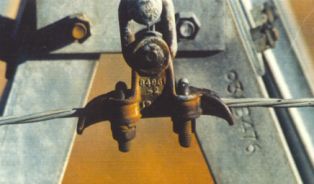

Поддерживающий зажим со следами коррозии

Поддерживающий зажим со следами коррозии

На повреждаемость воздушных линий электропередачи с деревянными опорами влияет загнивание их древесины.

На надежность работы воздушных линий влияют и некоторые другие условия их работы, например свойства грунта, что особенно важно для воздушных линий Крайнего Севера.
