Изолирующие штанги по назначению разделяются на оперативные и измерительные.

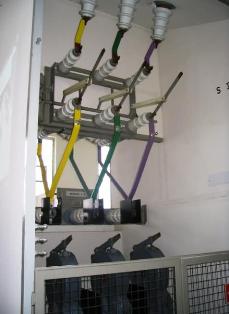

Оперативные изолирующие штанги предназначаются для выполнения операций с однополюсными разъединителями в закрытых распределительных устройствах напряжением до 35 кВ включительно, а также для выполнения других операций, как, например, определение места вибрации шин, нагретого места контактов или шин, присутствия напряжения (по искре или с помощью навинченного на штангу указателя высокого напряжения), для операций с предохранителями высокого напряжения или для очистки изоляции оборудования от пыли под напряжением.

Измерительные изолирующие штанги предназначаются для измерения распределения потенциала по гирлянде подвесных или по колонке штыревых изоляторов, сопротивления контактов и соединителей под рабочим током и температуры нагрева шин и токоведущих частей в распределительном устройстве.

Устройство изолирующих штанг

Каждая изолирующая штанга состоит из трех основных частей: рабочей части, изолирующей части и ручки-захвата.

Рабочая часть изолирующей штанги представляет собой или металлический наконечник, имеющий форму, зависящую от назначения штанги (оперативные штанги), или измерительную головку различного назначения (измерительные штанги). Рабочая часть жестко скрепляется с изолирующей, которая соединяет рабочую часть с ручкой-захватом.

Изолирующая часть изготовляется обязательно из изоляционного материала.

Ручка-захват изолирующей штанги, как правило, изготовляется из того же материала, что и изолирующая часть, и должна быть такой длины, чтобы человек мог оперировать со штангой, не прикладывая усилия более чем 8 кг.

Отдельные разъемные части составной изолирующей штанги соединяются на резьбе, которой снабжаются переходные металлические части, жестко прикрепленные к изоляционному материалу.

При выполнении изолирующей части и ручки-захвата как из одного куска материала, так и из составных частей, между изолирующей частью и ручкой-захватом делается упор в виде кольца диаметром на 5—20 мм больше, чем диаметр ручки-захвата. Упор ограничивает гори работе руки оператора, чтобы они не приблизились к рабочей части, уменьшив тем самым длину изолирующей части. Поэтому запрещается обозначать длину изолирующей части штанги только полоской краски.

Длина изолирующей части штанги определяется напряжением электроустановки, для которой предназначена изолирующая штанга.

Длина измерительных штанг определяется расстояниями, на которых производятся измерения. Штанги для измерений при напряжении выше 220 кВ выполняются с расчетом, что работа ими производится двумя лицами.

Размер изолирующей части штанги определяется, во-первых, тем, чтобы при прикосновении к токоведущим частям, находящимся под напряжением, ток утечки не превышал допустимой величины и, во-вторых, чтобы оператор или руки его не приближались на недопустимо близкое расстояние к токоведущим частям во избежание перекрытия по воздуху или поражения тепловым действием дуги, могущей возникнуть при операции.

Штанга оперативная универсальная ШОУ-110

Работа с изолирующими штангами

При работе с изолирующими штангами запрещается касаться руками изолирующей части далее ограничительного упора. Для повышения поверхностного сопротивления и защиты от увлажнения изолирующая часть штанг покрывается слоем изоляционного лака. Поэтому, если во время работы с изолирующей штангой повреждается лаковый покров, работа должна быть прекращена и до восстановления лакового покрова с последующим испытанием штанга не должна употребляться. В особенности это относится .к измерительным штангам, которыми производится измерение распределения напряжения по гирлянде с опоры линии электропередачи или с конструкции распределительного устройства, так как при перемещении штанги можно поцарапать ее об металлоконструкцию.

Изолирующие штанги, предназначенные для работы в закрытых распределительных устройствах, не должны использоваться в наружных электроустановках во время дождя, тумана, снегопада, измороси.

Выполняя различные операции изолирующими штангами, необходимо следить за тем, чтобы во время приближения или касания рабочей части штанги к токоведущим частям ее изолирующая часть не приблизилась к заземленным частям или токоведущим частям других фаз, так как при этом уменьшается изолирующая длина штанги.

Изолирующие штанги при работе не заземляются.

В установках 35 кВ и выше при отсутствии указателя напряжения оперативные штанги применяются для проверки наличия напряжения на токоведущих частях с помощью "искры".

При приближении конца изолирующей штанги к токоведущим частям, находящимся под напряжением, возникает емкостный зарядный ток — проскакивает искра.

Изолирующие штанги применяются также для наложения переносных заземлений, чтобы персонал не приближался к токоведущим частям, могущим оказаться под напряжением из-за наличия остаточного заряда, наведения напряжения от вблизи расположенных частей, оставшихся в работе, или, наконец, из-за неполного отключения данного участка в результате ошибки, например отключения трансформаторов напряжения со стороны низшего напряжения.

Изолирующие штанги для наложения переносного заземления выполняются из любого изоляционного материала, в том числе и дерева. Размеры их изолирующей части такие же, как у оперативных штанг.

Для присоединения импульсного измерителя линии к проводу отключенной воздушной линии также применяется штанга с зажимом на конце, к которому прикреплен гибкий соединительный провод, другим концом присоединенный к проводке от импульсного измерителя линии. Изолирующая часть штанги рассчитывается для напряжения не менее, чем напряжение данной электроустановки. Практически длина ее определяется конструктивными соображениями.

При испытании электрооборудования повышенным напряжением на токоведущих частях после снятия напряжения остается заряд. Приступать к пересоединению испытательных проводов, подводящих напряжение к испытуемому оборудованию, можно только после снятия заряда посредством соединения токоведущих частей оборудования и испытательного провода с землей. Для этой цели применяется штанга с гасительным сопротивлением и заземляющим проводом, присоединенным к нему. Длина штанги не нормируется, но для удобства пользования она должна быть не менее 1 м. После прикосновения концом штанги к токоведущим частям и испытательному проводу штанга при помощи зажима или крюка подвешивается на проводе до окончания операций по пересоединению испытательного провода к другой фазе оборудования. Эта мера особенно важна при испытании кабеля постоянным током, где благодаря большой емкости кабеля заряд имеет значительную величину.

Изолирующими штангами следует работать только с земли или с пола, не применяя лестниц и т. п., так как не исключена возможность, что человек, сделав какое-либо движение штангой, может потерять равновесие и упасть на токоведущие части или в лучшем случае на пол.

Если на вторичной обмотке трансформатора останется напряжение, например, от другого параллельно работающего трансформатора, то благодаря явлению обратной трансформации на выводах первичной обмотки отключенного трансформатора также останется высокое напряжение.

При переноске штанги в пределах распределительные устройства ее следует нести в горизонтальном положении в руках. Составные штанги следует составлять непосредственно на месте выполнения работ со штангой.

Полые изолирующие штанги, применяемые для очистки изоляции закрытых распределительных устройств от пыли без снятия напряжения, перед началом работы и периодически в процессе работы необходимо очищать от пыли с внутренней стороны, чтобы предотвратить перекрытие изолирующей части штанги.

Работа измерительной штангой с конструкции ОРУ или опоры линии должна производиться двумя лицами. Один должен подняться на конструкцию до места работы и с помощью веревки поднимать штангу рабочей частью кверху, другой, стоя на земле, должен другим концом веревки направлять штангу, не позволяя ударять ее о конструкцию.

Изолирующие штанги большой длины для электроустановок 500 кВ имеют на изолирующей части ушко, за которое с помощью капроновой веревки второй работающий поддерживает штангу в нужном положении при производстве измерений. При работе измерительной штангой с телескопической вышки штанга подается с земли монтеру, находящемуся в корзине вышки, в собранном виде рабочей частью кверху. Затем вышка поднимается на нужную высоту.

При выполнении оперативными изолирующими штангами операций с разъединителями, предохранителями, по проверке наличия напряжения, вибрации шин, при измерении температуры токоведущих частей, находящихся под напряжением, и т. п. обязательно применение диэлектрических перчаток для электроустановок напряжением выше 1 000 В. То же самое относится и к изолирующим штангам для наложения переносных заземлений на токоведущие части.

При работе с измерительными штангами по измерению распределения напряжения по гирлянде изоляторов и при измерении сопротивления контактов и соединителей диэлектрические перчатки могут не применяться, так как работа производится в течение длительного времени (несколько часов подряд) и наличие перчаток значительно затрудняет работу с изолирующей штангой.
