Статические конденсаторы для компенсации реактивной мощности



Статические конденсаторы для компенсации реактивной мощностиСтатические конденсаторы получили на промышленных предприятиях наибольшее распространение как средство компенсации реактивной мощности.Основными достоинствами статических конденсаторов для компенсации реактивной мощности являются:

1) незначительные потери активной мощности, лежащие в пределах 0,3-0,45 кВт на 100 квар;

2) отсутствие вращающихся частей и сравнительно малая масса установки с конденсаторами, а в связи с этим отсутствие необходимости в фундаменте;
 3) более простая и дешевая эксплуатация, чем других компенсирующих устройств;
 4) возможность увеличения или уменьшения установленной мощности в зависимости от потребности;
 5) возможность установки статических конденсаторов в любой точке сети: у отдельных электроприемников, группами в цехах или крупными батареями.
 Кроме того, выход из строя отдельного конденсатора, при надлежащей его защите, не отражается обычно на работе всей конденсаторной установки.
 Классификация и технические характеристики статических конденсаторов для компенсации реактивной мощности
Статические конденсаторы классифицируются по следующим признакам: номинальному напряжению, числу фаз, роду установки, виду пропитки, габаритным размерам.
Для компенсации реактивной мощности электроустановок переменного тока частотой 50 Гц отечественной промышленностью выпускаются конденсаторы на следующие номинальные напряжения: 220 - 10500 В.
Конденсаторы напряжением 220-660 В выпускаются как в однофазном, так и в трехфазном (соединение секций треугольником) исполнении, а конденсаторы напряжением 1050 В и выше — только в однофазном.
Конденсаторы с возможностью выполнения трехфазных конденсаторных установок напряжением 3,6 и 10 кВ со схемой соединения в звезду.
Конденсаторы напряжением 1050, 3150, 6300 и 10500 В применяются для выполнения трехфазных конденсаторных установок напряжением 1, 3, 6 и 10 кВ со схемой соединения в треугольник. Эти же конденсаторы используются и в конденсаторных установках более высоких напряжений.
По роду установки конденсаторы всех номинальных напряжений могут изготавливаться как для наружных, так и для внутренних установок.
Конденсаторы для наружных установок изготавливаются с внешней изоляцией (изоляторы выводов) на напряжение не ниже 3150 В. По виду пропитки конденсаторы разделяются на конденсаторы с пропиткой минеральным (нефтяным) маслом и конденсаторы с пропиткой синтетическим жидким диэлектриком.
По размерам конденсаторы разделяются на два габарита: первый с размерами 380x120x325 мм, второй с размерами 380x120x640 мм.
Типы и расшифровка обозначений статических конденсаторов для компенсации реактивной мощности
Статические конденсаторы изготовляются следующих типов: КМ, КМ2, КМА, КМ2А, КС, КС2, КСА, КС2А, причем в буквенно-цифровом обозначении типа отражаются классификационные признаки.
Буквы и цифры означают: К — "косинусный", М и С — с пропиткой минеральным маслом или синтетическим жидким диэлектриком, А — исполнение для наружной установки (без буквы А — для внутренней), 2 -исполнение в корпусе второго габарита (без цифры 2 — в корпусе первого габарита). После обозначения типа конденсаторов указываются цифрами номинальное напряжение конденсатора (кВ) и номинальная мощность (квар).
Так, например: КМ-0,38-26 расшифровывается как конденсатор "косинусный* (для компенсации реактивной мощности в сети переменного тока частотой 50 Гц) с пропиткой минеральным маслом, для внутренней установки, первого габарита, на напряжение 380 В, мощностью 26 квар; КС2-6.3-50 - "косинусный", с пропиткой синтетической жидкостью, второго габарита, для внутренней установки, на напряжение 6,3 кВ, мощностью 50 квар.
Устройство статических конденсаторов для компенсации реактивной мощности

Устройство статических конденсаторов для компенсации реактивной мощностиОсновными элементами конструкции конденсаторов являются бак с изоляторами и выемная часть, состоящая из батареи секций простейших конденсаторов.

Конденсаторы единой серии напряжением до 1050 В включительно изготавливают со встроенными плавкими предохранителями, последовательно соединенными с каждой секцией. Конденсаторы более высокого напряжения не имеют встроенных плавких предохранителей и требуют отдельной их установки. В этом случае осуществляется групповая зашита конденсаторов плавкими предохранителями. При выполнении групповой защиты в виде плавких предохранителей один предохранитель защищает каждые 5—10 конденсаторов, причем номинальный ток группы не превышает 100 А. Кроме того, устанавливаются общие предохранители для всей батареи.

Для конденсаторов напряжением 1050 В и ниже, имеющих встроенные предохранители, устанавливаются также общие предохранители для батареи в целом, а при значительной мощности батареи — и для отдельных секций.

В зависимости от напряжения сети трехфазные батареи конденсаторов могут комплектоваться из однофазных конденсаторов с последовательным или параллельно — последовательным соединением конденсаторов в каждой фазе батареи.

Присоединение конденсаторных батарей к сети

Присоединение конденсаторных батарей к сетиБатареи конденсаторов любых напряжений могут присоединяться к сети или через отдельный аппарат, предназначенный для включения или отключения только конденсаторов, или через общий аппарат управления с силовым трансформатором, асинхронным двигателем или другим приемником электроэнергии.

Статические конденсаторы в установках напряжением до 1000 В включаются в сеть и отключаются от сети с помощью автоматических выключателей или рубильников.

Конденсаторы, применяемые в установках напряжением выше 1000 В, включаются в сеть и отключаются от сети только посредством выключателей или разъединителей мощности (выключателей нагрузки).

Для того чтобы затраты на отключающую аппаратуру не были очень велики, не рекомендуется принимать мощности конденсаторных батарей менее:

а) 400 квар при напряжении 6-10 кВ и присоединении батарей к отдельному выключателю;

б) 100 квар при напряжении 6-10 кВ и присоединении батареи к общему с силовым трансформатором или другим электроприемником выключателю;

в) 30 квар при напряжении до 1000 В.

Использование разрядных сопротивлений с конденсаторами для компенсации реактивной мощности

Для безопасности обслуживания отключенных конденсаторов при снятии электрического заряда требуется применение разрядных сопротивлений, присоединенных параллельно к конденсаторам. В целях надежного разряда присоединение разрядных сопротивлений к конденсаторам следует производить без промежуточных разъединителей, рубильников или предохранителей. Разрядные сопротивления должны обеспечивать быстрое автоматическое снижение напряжения на зажимах конденсатора.

По желанию заказчика конденсаторы могут изготовляться со встроенными внутрь разрядными сопротивлениями, расположенными под крышкой на изоляционной прокладке. Эти сопротивления снижают напряжение с максимального рабочего до 50 В не более чем за 1 мин для конденсаторов напряжением 660 В и ниже и не более чем за 5 мин для конденсаторов напряжением 1050 В и выше.

Большинство уже установленных на промышленных предприятиях конденсаторов не имеют встроенных разрядных сопротивлений. В таком случае в качестве разрядного сопротивления при напряжении до 1 кВ для батарей конденсаторов обычно применяют лампы накаливания на напряжение 220 В. Соединение ламп, включенных по нескольку штук последовательно в каждой фазе, производится по схеме треугольника. При напряжении выше 1 кВ в качестве разрядного сопротивления устанавливаются трансформаторы напряжения, включаемые по схеме треугольника или открытого треугольника.

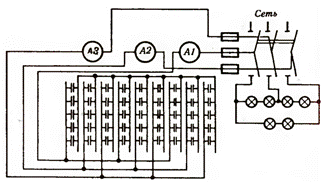

Схема включения ламп накаливания для разряда батарей конденсаторов (до 1000 В) с помощью рубильника с двойными ножами

Схема включения ламп накаливания для разряда батарей конденсаторов (до 1000 В) с помощью рубильника с двойными ножами

Постоянное присоединение ламп накаливания, применяемых обычно в качестве разрядных сопротивлений для батарей конденсаторов напряжением до 660 В, вызывает непроизводительные потери энергии и расход ламп.

Чем меньше мощность батареи, тем большая мощность ламп приходится на 1 квар установленных конденсаторов. Более целесообразным является не постоянное присоединение ламп, а их автоматическое включение при отключении конденсаторной установки. Для этой цели может быть использована схема, изображенная на рисунке, в которой применяются рубильники с двойными ножами. Добавочные ножи располагаются таким образом, чтобы включение ламп происходило до отключения батареи от сети, а их отключение — после включения батареи. Это может быть достигнуто путем подбора соответствующего угла между главными и дополнительными ножами рубильника.

При непосредственном присоединении конденсаторов и приемника электроэнергии к сети под общий выключатель специальных разрядных сопротивлений не требуется. В этом случае разряд конденсаторов происходит на обмотки электроприемника.

Комплектные конденсаторные установки общепромышленного исполнения

При выполнении систем электроснабжения промышленных предприятий все более широкое применение находят комплектные, изготавливаемые полностью на заводах элементы. Это относится и к цеховым трансформаторным подстанциям, к ячейкам распределительных устройств и к другим элементам систем электроснабжения, в том числе и к конденсаторным установкам. Применение комплектных устройств значительно сокращает объем строительных и электромонтажных работ, повышает их качество, снижает сроки ввода в эксплуатацию, повышает надежность работы и безопасность при эксплуатации.

Комплектные конденсаторные установки на напряжение 380 В изготавливаются для внутренней установки, а на напряжение 6-10 кВ - как для внутренней, так и для наружной. Диапазон мощностей этих установок достаточно широк, причем большинство типов современных комплектных конденсаторных установок оборудовано устройствами для одно— или многоступенчатого автоматического ^регулирования их мощности.

Комплектные конденсаторные установки на напряжение 380 В выполняются из трехфазных конденсаторов, а на напряжение 6—10 кВ — из однофазных конденсаторов мощностью 25—75 квар, соединенных в треугольник.

Комплектная конденсаторная установка состоит из вводного шкафа и шкафов с конденсаторами. В установках на напряжение 380 В в вводном шкафу устанавливаются: устройство автоматического регулирования, трансформаторы тока, разъединители, измерительные приборы (три амперметра и вольтметр), аппаратура управления и сигнализации, а также ошиновка.

В случае применения конденсаторов со встроенными разрядными сопротивлениями трансформаторы напряжения не устанавливаются. Ячейка ввода питается кабелем от ячейки распределительного устройства (РУ) 6 — 10 кВ, в которой устанавливается аппаратура управления, измерения и защиты.
