Выключатели нагрузки: назначение, устройство, принцип действия



Выключатели нагрузки: назначение, устройство, принцип действияВыключатель нагрузки представляет собой трехполюсный коммутационный аппарат переменного тока для напряжения свыше 1 кВ, рассчитанный на отключение рабочего тока, и снабженный приводом для неавтоматического или автоматического управления.

Выключатели нагрузки не предназначены для отключения тока короткого замыкания, но их включающая способность соответствует электродинамической стойкости при коротких замыканиях. В распределительных сетях 6-10 кВ, выключателями нагрузки часто называют выключатели с отключающей способностью меньше 20 кА.

Выключатели нагрузки: назначение, устройство, принцип действия

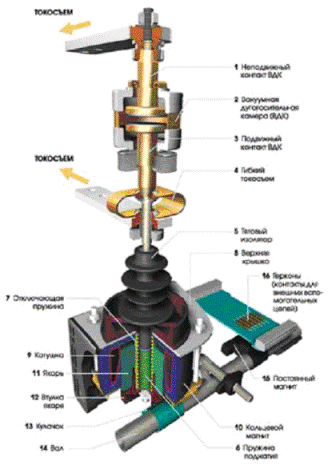

Конструкция вакуумного выключателя нагрузки с магнитной защелкой 1 – неподвижный контакт ВДК, 2 – вакуумная дугогасительная камера (ВДК), 3 – подвижный контакт ВДК, 4 – гибкий токосъем, 5 – тяговый изолятор, 6 – пружина поджатия, 7 – отключающая пружина, 8 – верхняя крышка, 9 – катушка, 10 – кольцевой магнит, 11 – якорь, 12 – втулка якоря, 13 – кулачок, 14 – вал, 15 – постоянный магнит, 16 – герконы (контакты для внешних вспомогательных цепей)

выключатель нагрузкиВыключатели нагрузки применяют в присоединениях силовых трансформаторов на стороне высшего напряжения (6-10 кВ) вместо силовых выключателей, если это возможно по условиям работы электроустановки. Поскольку они не рассчитаны на отключение тока короткого замыкания, функции автоматического отключения трансформаторов в случае их повреждения возлагают на плавкие предохранители либо на выключатели, принадлежащие предшествующим звеньям системы, например на линейные выключатели, расположенные ближе к источнику энергии.

В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Выключатели нагрузки: назначение, устройство, принцип действия

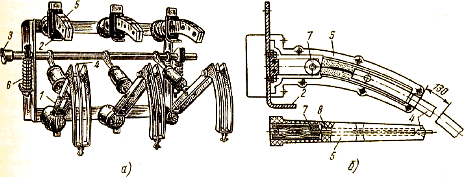

Выключатель нагрузки с гасительными устройствами газогенерирующего типа (BH) а – общий вид выключателя; б – гасительная камера

Как видно из рисунка, здесь использованы элементы трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры 5. К ножам разъединителя 1 прикреплены вспомогательные ножи 4. Изменен также привод разъединителя, что-бы обеспечить необходимую скорость движения ножей при включении и отключении, не зависящую от оператора. Для этого предусмотрены пружины 6, которые натягиваются при повороте вала 3 разъединителя, а при освобождении передают свою энергию подвижным частям аппарата.

В положении "включено" вспомогательные ножи входят в гасительные камеры. Контакты разъединителя 2 и скользящие контакты гасительных камер 7 замкнуты. Большая часть тока проходит через контакты разъединителя 8 в процессе отключения сначала размыкаются контакты разъединителя; при этом ток смещается через вспомогательные ножи 4 в гасительные камеры. Несколько позднее размыкаются контакты в камере. Зажигаются дуги, которые гасятся в потоке газов - продуктов разложения вкладышей 8 из органического стекла.

В положении "отключено" вспомогательные ножи находятся вне гасительных камер; при этом обеспечиваются достаточные изоляционные разрывы. Наибольший ток отключения выключателя нагрузки типа ВН (активный или индуктивный, но не емкостный) равен 800 А при номинальном напряжении 6 кВ и 400 А при напряжении 10 кВ, номинальные продолжительные токи в 2 раза меньше и соответствуют рабочим токам разъединителей.

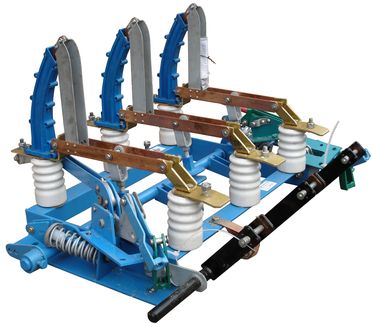

Выключатель нагрузки ВНР-10/630
Выключатель нагрузки ВНР-10/630
