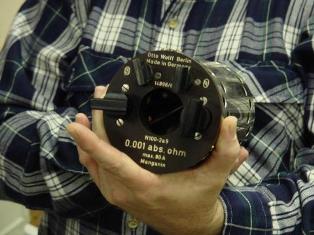

Измерение электрического сопротивления переменному току может быть произведено методом амперметра - вольтметра по схемам рис.1.

Если необходимо определить составляющие полного сопротивления, используют метод трех приборов амперметра - вольтметра - ваттметра. Большие сопротивления измеряют по схеме рис. 1, в, малые сопротивления - по схеме на рис. 1, б. Значения полного сопротивления определяют по формулам

где P, U, I - показания ваттметра, вольтметра и амперметра соответственно.

Точность указанных методов невелика. К ним прибегают при определении параметров нелинейных элементов, когда измерение производится в рабочих условиях.

Для измерения полного сопротивления и его составляющих можно использовать метод сравнения неизвестного сопротивления Zх с известным активным сопротивлением R0.

Рис. 1. Схемы измерения сопротивлений по методу сравнения: a - последовательное соединение сравниваемых сопротивлений; б - параллельное

При последовательном соединении Zx и R0 (рис. 1, а) полное сопротивление и его составляющие определяют по формулам

При параллельном соединении Zх и R0 (рис. 1, б)

Для измерения полного сопротивления, а также его активной и реактивной составляющих широко применяют разнообразные мосты переменного тока. Питание мостов осуществляют током той частоты, на которой требуется произвести измерения. Обычно активная и реактивная составляющие измеряемого сопротивления определяются отдельно по значениям регулируемых элементов.
