Какие достоинства и недостатки имеют электромагнитные измерительные приборы



Какие достоинства и недостатки имеют электромагнитные измерительные приборыЭлектромагнитный прибор имеет электромагнитный измерительный механизм с неподвижной катушкой, по обмотке которой протекает электрический ток, и один или несколько ферромагнитных сердечников, установленных на оси.

Электромагнитные измерительные приборы используют в амперметрах, вольтметрах, частотометрах и фазометрах.

Электромагнитные приборы изготавливают либо с плоской, либо с круглой катушкой. Плоскую неподвижную катушку (рис. 1, а) наматывают обычно из толстой проволоки 1 на неферромагнитный каркас 2 так, что внутри нее образуется воздушный зазор. Рядом с зазором располагают ферромагнитную пластинку 7, ось пластинки расположена асимметрично, на оси крепят стрелку 8 прибора, перемещающуюся вдоль шкалы 3 прибора. На оси укреплены противодействующая пружина 6 и алюминиевый сектор 5, который может поворачиваться в поле постоянного магнита 4.

электромагнитный амперметрЭлектромагнитный прибор с круглой катушкой устроен следующим образом. Из толстой проволоки намотана круглая катушка 10 (рис. 1, б) с воздушным центральным зазором. Внутри зазора неподвижно расположена ферромагнитная пластина 11, а на оси закреплена вторая, но уже подвижная ферромагнитная пластина 12. На оси пластины 12 закреплены противодействующая пружинка 13 и стрелка 14 прибора. Для создания противодействующего момента закрепляют на оси алюминиевый сектор и устанавливают постоянный магнит - на рисунке не показаны.

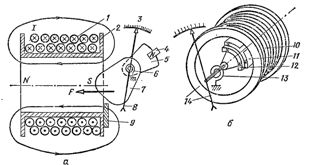

Рис. 1. Электромагнитный измерительный механизм: а - с плоской катушкой, б - с круглой катушкой

Достоинства электромагнитных измерительных приборов

Угол отклонения стрелки электромагнитного измерительного прибора зависит от квадрата тока. Это говорит о том, что приборы электромагнитной системы могут работать в цепях постоянного и переменного тока.

При протекании по катушке переменного тока подвижный сердечник перемагничивается одновременно с изменением направления магнитного поля, и направление вращающего момента не меняется, то есть изменение знака тока не влияет на знак угла отклонения. Показание прибора в цепи переменного тока пропорционально действующим значениям измеряемых величин.

Электромагнитные измерительные приборы просты по устройству, дешевы, особенно щитовые. Они могут непосредственно измерять большие токи, так как катушки у них неподвижны и их легко изготовить из проводов с большой площадью сечения.

Промышленность изготовляет амперметры электромагнитной системы для непосредственного включения на токи до 150 А.

Электромагнитные измерительные приборы выдерживают не только кратковременные, но и длительные перегрузки, если таковые возникают в процессе измерения.

Недостатки электромагнитных измерительных приборов

К недостаткам электромагнитных измерительных приборов можно отнести: неравномерность шкалы и относительно низкую чувствительность при измерении малых токов, то есть сравнительно низкую точность измерения в начале шкалы, зависимость показаний приборов от влияния внешних магнитных полей, низкий частотный диапазон измерений, большую чувствительность приборов к колебаниям частот тока и большое их собственное потребление (достигающее 2 Вт у амперметров на токи до 10 А и 3 - 20 Вт у вольтметров в зависимости от напряжения).

У многих приборов шкала близка к равномерной.

Электромагнитные измерительные приборы подвержены влиянию внешних магнитных полей, так как имеют очень слабое собственное магнитное поле. Дело в том, что катушки изготовляют без ферромагнитных сердечников, поэтому создаваемое в них магнитное поле замыкается по воздуху, а известно, что воздух представляет собой, среду с очень большим магнитным сопротивлением. Для устранения влияния магнитных полей широко используют различные магнитные экраны или изготовляют приборы в астатическом исполнение

В астатических измерительных приборах вместо одной катушки с сердечником применяют две неподвижные катушки и два сердечника, соответственно насаженных на одну ось со стрелкой. Обмотки катушек соединены между собой последовательно и так, что при прохождении через них измеряемого тока в них создаются магнитные потоки, направленные навстречу один другому.

Если измерительный прибор оказывается во внешнем магнитном поле, то оно усиливает магнитное поле у одной катушки и уменьшает у другой. Следовательно, увеличение вращающего момента у одной катушки компенсируется таким же уменьшением вращающего момента у второй. Так компенсируется влияние внешнего однородного магнитного поля. Если внешнее магнитное поле неоднородно, то происходит только частичная компенсация.
