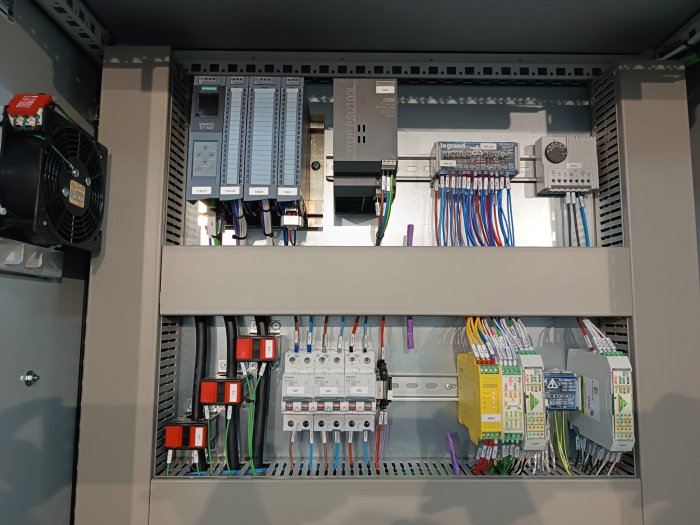

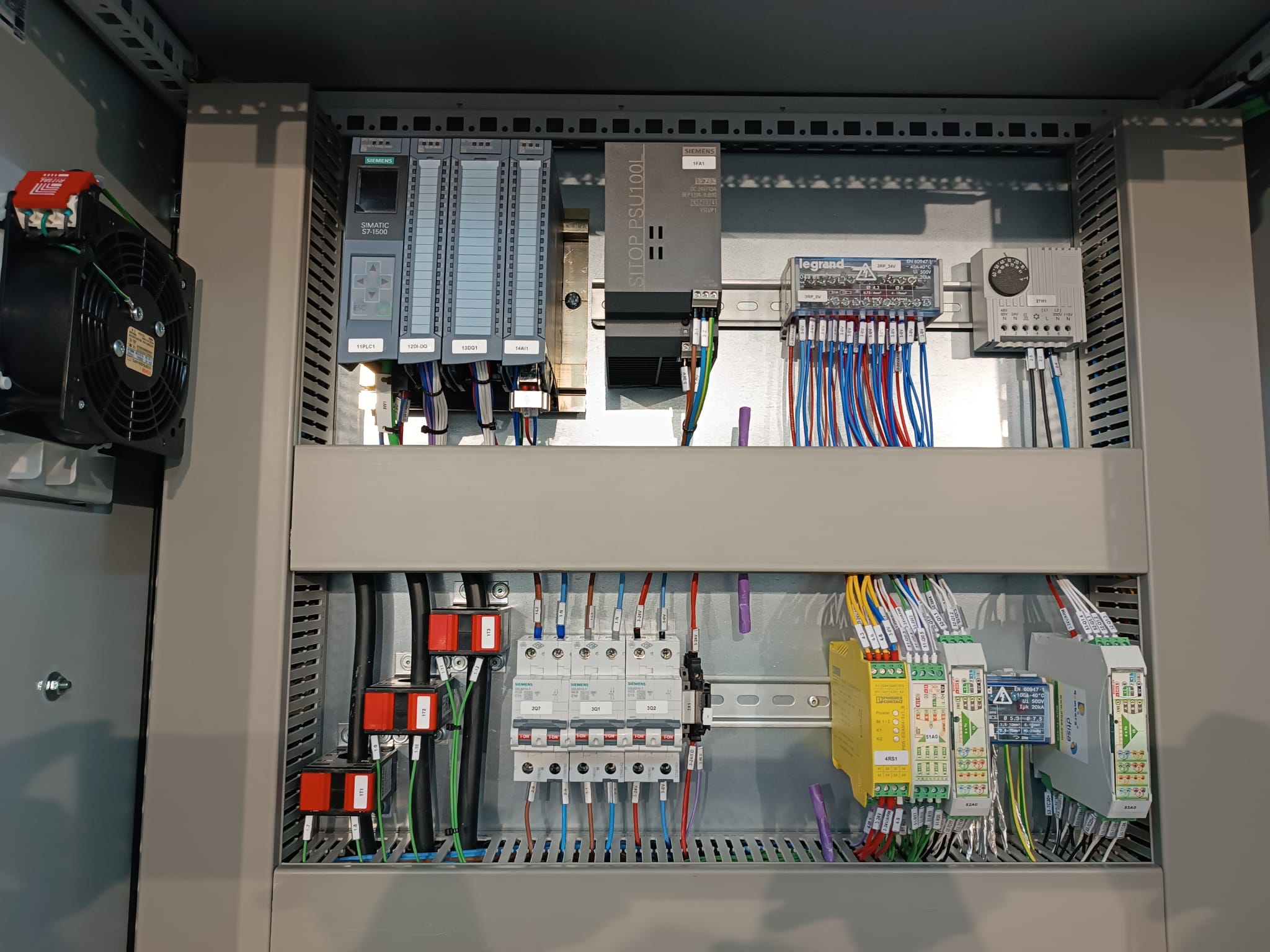

Программируемые логические контроллеры (ПЛК) - это промышленные цифровые компьютеры повышенной надежности, используемые для управления электромеханическими процессами на производстве, сборочных линиях и в других промышленных средах. В отличие от универсальных компьютеров, они способны выдерживать суровые условия: вибрацию, экстремальные температуры и электромагнитные помехи, при этом обеспечивая обработку данных в режиме реального времени с высокой надежностью.
ПЛК остаются незаменимыми в промышленных условиях, но сталкиваются с трансформирующей реальностью: наступлением Индустрии 4.0 и такими технологиями, как Интернет вещей (IoT) и искусственный интеллект (ИИ). Прогнозируется, что к 2026 году во всем мире будет 36,8 миллиарда промышленных IoT-подключений (рост на 107% по сравнению с 2020 годом), что подчеркивает центральную роль этих технологий в будущем промышленности.
Эволюция архитектуры ПЛК
Программируемые логические контроллеры (ПЛК) родились из необходимости. В конце 1960-х годов американская автомобильная промышленность, особенно General Motors (GM), столкнулась с растущей проблемой: системы управления на основе реле были негибкими, дорогими в обслуживании и склонными к ошибкам при изменении процессов. Для решения этой проблемы компания Bedford Associates разработала первый ПЛК Modicon 084 в 1968 году, который произвел революцию в автоматизации, позволив программировать промышленную логику, а не жестко прокладывать проводку.
На протяжении 1970-х годов внедрение ПЛК расширилось в другие секторы, такие как пищевая промышленность, фармацевтика и обработка материалов. К 1980 году, по оценкам, во всем мире использовалось более 30 000 ПЛК. Внедрение микропроцессоров в конце 70-х и начале 80-х годов позволило ПЛК стать быстрее, компактнее и мощнее.
В 1990-х годах индустрия увидела значительный сдвиг в сторону взаимосвязанности. ПЛК начали поддерживать промышленные сети, такие как Profibus, DeviceNet и Ethernet/IP, что позволило машинам взаимодействовать друг с другом и с системами более высокого уровня, такими как SCADA и MES. К 2005 году более 75% новых установок ПЛК имели связь на основе Ethernet по сравнению с менее чем 10% в 1998 году.
Современные тенденции и инновации
1) Интеграция искусственного интеллекта
В следующем поколении промышленных систем управления интеграция искусственного интеллекта (ИИ) станет определяющей особенностью ПЛК. Традиционные ПЛК ограничены жесткими, заранее определенными логическими структурами, но будущее требует систем, которые могут адаптироваться, прогнозировать и учиться на основе данных. Встраивая модели ИИ непосредственно в ПЛК или на пограничном уровне, производители получают возможности прогнозирующего обслуживания, самооптимизирующихся производственных циклов и распознавания образов для контроля качества.
Например, TwinCAT AI от Beckhoff и модули Industrial Edge AI от Siemens уже обеспечивают вывод в реальном времени с использованием моделей машинного обучения непосредственно на аппаратном обеспечении управления.
Исследование PwC 2024 года показывает, что ПЛК с улучшенным ИИ могут сократить время простоя на 40%, улучшить качество процессов на 15–20% и снизить эксплуатационные расходы на 25%. К 2026 году прогнозируется, что более 60% вновь установленных систем ПЛК на передовых заводах будут включать встроенные возможности ИИ или машинного обучения.
2) Пограничные вычисления и децентрализованная архитектура
По мере того как все больше данных генерируется интеллектуальными датчиками, необходимость в локализованной обработке - пограничных вычислениях - стала критически важной. ПЛК эволюционируют в периферийные контроллеры, способные обрабатывать и фильтровать данные в реальном времени, прежде чем передавать только самую важную информацию в облачные системы.
В фармацевтическом производстве решения пограничных вычислений помогли интегрировать несовместимые системы, улучшив логистику и операционную эффективность. Аналогичным образом, в нефтегазовой отрасли пограничные ПЛК предотвратили разливы и улучшили мониторинг в реальном времени, снизив риски безопасности и время простоя.
Согласно Gartner, к 2026 году более 75% всех промышленных данных будут обрабатываться на периферии, и 70% новых моделей ПЛК от ведущих поставщиков будут включать интегрированные функции пограничных вычислений.
3) Интеграция деревьев поведения
Традиционное программирование ПЛК обычно опирается на парадигмы, такие как лестничная логика (LD), диаграммы функциональных блоков (FBD) или структурированный текст (ST), определенные стандартом IEC 61131-3. Хотя эти методы оказались эффективными в детерминированных и структурированных средах, они часто не справляются с масштабированием или адаптацией, когда логика управления становится сложной.
Деревья поведения (BT) стали мощной альтернативой для структурирования логики управления модульным, реактивным и масштабируемым способом. Их основное преимущество заключается в разделении того, что делает система (логика координации высокого уровня), от того, как она это делает (активация низкого уровня), тем самым способствуя повторному использованию кода, абстракции задач и отладке.
Недавние исследования успешно изучили применение BT в системах ПЛК, расширив их в существующие структуры автоматизации. Например, интеграция с IEC 61499 - стандартом, разработанным для распределенного промышленного управления, - показала, что BT можно использовать для инкапсуляции логики управления в функциональные блоки с четко определенной семантикой выполнения. Это позволяет разработчикам проектировать автоматизированную логику как повторно используемые компоненты BT, связанные через соединения, управляемые событиями, и развернутые на распределенном оборудовании ПЛК.
4) Переход к беспроводным системам ПЛК
Традиционно ПЛК в значительной степени полагались на проводные соединения для взаимодействия с датчиками, исполнительными механизмами и контролирующими системами. Этот проводной подход, хотя и обеспечивает высокую надежность и низкую задержку, накладывает значительные ограничения с точки зрения гибкости установки, масштабируемости и стоимости.
Беспроводные ПЛК используют промышленные стандарты беспроводной связи, такие как IEEE 802.11 (Wi-Fi), IEEE 802.15.4 (ZigBee), Bluetooth Low Energy (BLE) и WirelessHART, для обеспечения бесшовной и надежной связи между полевыми устройствами и контроллерами. Эти технологии исключают необходимость в физической проводке, позволяя перемещать, добавлять или удалять компоненты с минимальными усилиями.
Недавние инновации были направлены на повышение надежности, задержки и безопасности беспроводной связи ПЛК. В отличие от потребительских беспроводных приложений, промышленные варианты использования требуют детерминированного времени, высокой доступности и устойчивости к помехам.
Для удовлетворения этих потребностей были введены протоколы, такие как Time-Sensitive Networking (TSN) и Deterministic Wireless, обеспечивающие гарантии в реальном времени и связь с низким джиттером, необходимые для критически важных для безопасности операций.
5) Применение больших языковых моделей
Программирование ПЛК исторически было областью, зарезервированной для специализированных инженеров, владеющих лестничной логикой, диаграммами функциональных блоков и структурированным текстом - языками, определенными стандартом IEC 61131-3.
Появление больших языковых моделей (LLM), таких как серия GPT от OpenAI, открыло новый рубеж в области автоматизации, предлагая беспрецедентные возможности в генерации кода, обработке естественного языка и контекстном рассуждении.
LLM, обученные на обширных массивах кода и технической документации, могут интерпретировать спецификации на естественном языке и переводить их в структурированную логику автоматизации.
Эта возможность позволяет инженерам и даже непрограммистам описывать желаемое поведение или стратегии управления на простом английском языке, которые затем модель может преобразовать в исполняемые лестничные диаграммы, структурированный текст или представления функциональных блоков, соответствующие IEC 61131-3.
Недавние исследования и коммерческие прототипы продемонстрировали среды программирования ПЛК с помощью ИИ, где LLM встроены в IDE или облачные платформы. Эти инструменты обеспечивают интеллектуальное автозаполнение, обнаружение ошибок и предложения по оптимизации в реальном времени.
Реальные кейсы внедрения
1) Автомобильная промышленность
Средний автомобильный завод, оснащенный более чем 50 пневматическими приводами, столкнулся с проблемами эффективной координации этих приводов. Техническая задача заключалась в выборе ПЛК, который мог бы обрабатывать не менее 300 точек ввода-вывода (I/O), поддерживать протоколы связи, такие как Ethernet/IP и Modbus, и работать в промышленном диапазоне температур от -20°C до 70°C.
Для решения этих задач завод выбрал ПЛК от Beckhoff, известного своими надежными решениями промышленной автоматизации. Выбранный ПЛК EL2809 предлагал 384 точки ввода-вывода, скорость обработки 400 MIPS и поддерживал протоколы Ethernet/IP и Modbus. Проект был завершен в течение шести месяцев, обеспечив минимальное нарушение работы завода.
Более 85% роботизированных операций на автомобильных производственных заводах координируются ПЛК, управляя задачами от точечной сварки и покраски до сборки и инспекции.
2) Пищевая промышленность
Крупная компания по производству продуктов питания и напитков испытывала простои производственной линии из-за ручных процессов и устаревшего оборудования. Компания внедрила систему ПЛК, которая автоматизировала производственную линию и обеспечивала мониторинг оборудования и процессов в реальном времени. Это привело к увеличению эффективности производства на 20% и сокращению времени простоя на 50%.
Производитель молочных продуктов испытывал высокий уровень отходов из-за переполнения контейнеров. Компания внедрила систему ПЛК, которая контролировала процесс заполнения и обеспечивала обратную связь в реальном времени об уровнях продукта. Это привело к сокращению отходов на 30% и улучшению точности заполнения продукта.
Мясоперерабатывающий завод нуждался в обеспечении безопасности своей продукции путем мониторинга и контроля температуры холодильных установок. Они внедрили систему ПЛК, которая обеспечивала мониторинг температуры в реальном времени и предупреждала операторов, если температура превышала безопасные уровни. Это привело к повышению безопасности пищевых продуктов и соответствию нормативным требованиям.
3) Нефтегазовая отрасль
В нефтегазовой отрасли системы groov EPIC и groov RIO от Opto 22 были развернуты для предотвращения разливов и улучшения мониторинга в реальном времени, снижая риски безопасности и время простоя. Пограничные ПЛК помогли интегрировать несовместимые системы, улучшив логистику и операционную эффективность.
Экономические показатели
Rockwell Automation сообщила в тематическом исследовании 2023 года, что автомобильные заводы, использующие интеллектуальные ПЛК, сократили незапланированные простои на 50%, что привело к экономии более 5 миллионов долларов в год на одну площадку. Отчет McKinsey показал, что интеграция передовых систем ПЛК в интеллектуальные производственные установки может повысить общую эффективность оборудования (OEE) на 15–25%.
В химическом и энергетическом секторах оптимизация приводов и управления двигателями на основе ПЛК показала снижение потребления электроэнергии на 10–30%, способствуя как снижению затрат, так и достижению целей устойчивости.
Кибербезопасность
С увеличением подключения возрастает и риск. Согласно исследованию Dragos Inc. 2022 года, более 90% инцидентов кибербезопасности в промышленных системах управления затрагивали ПЛК или другие устройства автоматизации. В результате современные ПЛК теперь оснащены расширенными функциями безопасности, такими как зашифрованные каналы связи (TLS, VPN), управление доступом на основе ролей (RBAC), безопасная загрузка и проверка прошивки, а также системы обнаружения вторжений (IDS).
Эти функции необходимы в таких отраслях, как водоснабжение, энергетика и фармацевтика, где одна кибератака может нарушить работу государственных служб или поставить под угрозу здоровье и безопасность.
Прогноз развития до 2028 года
Согласно MarketsandMarkets, мировой рынок ПЛК, как ожидается, достигнет 18,6 миллиарда долларов к 2028 году, по сравнению с 13,5 миллиарда долларов в 2023 году, растя со среднегодовым темпом роста (CAGR) 6,6%. Спрос на интеллектуальные и подключенные решения автоматизации является движущей силой этого роста, и ПЛК находятся в центре.
К 2026-2030 годам ожидается, что 60% новых систем ПЛК будут оснащены встроенным ИИ, 75% промышленных данных будут обрабатываться локально на периферии, 70%+ производителей будут использовать облачно-гибридные настройки ПЛК, 25% новых развертываний будут виртуализированы, 50% OEM-производителей будут моделировать и проверять через цифровых двойников, а соответствие IEC 62443 потребуется более чем в 90% отраслей.
Будущее ПЛК в 2026 году и далее выглядит очень многообещающим. Их роль будет развиваться от простых логических контроллеров до нервных центров интеллектуального производства, сохраняя при этом надежное управление, которое они всегда обеспечивали, теперь обогащенное возможностями подключения и адаптивности.
Андрей Повный
