Основы АСУ ТП: Что нужно знать будущим инженерам по автоматизации

АСУ ТП - автоматизированная система управления технологическими процессами - представляет собой комплекс программных и аппаратных средств, предназначенных для автоматизации управления промышленными объектами: химическими реакторами, энергетическими установками, конвейерными линиями, нефтеперерабатывающими заводами и сотнями других производственных объектов. По сути, это нервная система современного предприятия, без которой немыслимо ни безопасное, ни экономически эффективное производство.

Иерархия уровней: от датчика до диспетчера

Любая АСУ ТП строится по чётко выраженному иерархическому принципу, который нередко называют «пирамидой автоматизации» или моделью Пурдью. Нижний, полевой уровень - это физический мир: термопары, датчики давления и расхода, электроприводы, пневматические клапаны.

Именно здесь происходит непосредственный контакт системы управления с технологическим процессом - датчики снимают параметры среды, а исполнительные механизмы воздействуют на неё в соответствии с полученными командами.

Средний уровень занимают программируемые логические контроллеры (ПЛК). Они получают сигналы от полевых устройств, обрабатывают их по заложенным алгоритмам и формируют управляющие воздействия.

ПЛК - это своеобразный мозг системы на уровне конкретного технологического узла: он работает в реальном времени, реагирует на изменения параметров процесса за миллисекунды и гарантирует детерминированность исполнения программы, что принципиально отличает его от обычного компьютера.

Верхний уровень - диспетчерский. Здесь располагаются SCADA-системы (Supervisory Control and Data Acquisition), операторские рабочие станции и серверы баз данных.

Оператор видит перед собой мнемосхему всего производства: технологические трубопроводы, показания датчиков в режиме реального времени, тренды параметров за смену и тревожные сигналы.

Над тремя классическими уровнями нередко надстраиваются MES (Manufacturing Execution System, управление производством) и ERP (Enterprise Resource Planning, управление предприятием), замыкая цикл от физического датчика до финансового отчёта.

Сердце системы: ПЛК и его программирование

Программируемый логический контроллер - устройство, к выбору и программированию которого будущий инженер должен подойти осознанно.

Международный стандарт IEC 61131-3 определяет пять языков программирования ПЛК, каждый из которых имеет свою область применения.

Ladder Diagram (LAD) воспроизводит логику релейных схем и потому интуитивно понятен электрикам со стажем. Function Block Diagram (FBD) удобен для описания непрерывных регулировочных контуров - там, где нужно показать поток сигналов через функциональные блоки. Structured Text (ST) по синтаксису напоминает Pascal и позволяет реализовывать сложные математические вычисления.

Sequential Function Chart (SFC) незаменим при описании пошаговых технологических последовательностей - пуска агрегата, переключения режимов. Instruction List (IL) - низкоуровневый язык, сегодня постепенно уходящий из практики, хотя понимание его полезно для оптимизации критичных по времени фрагментов кода.

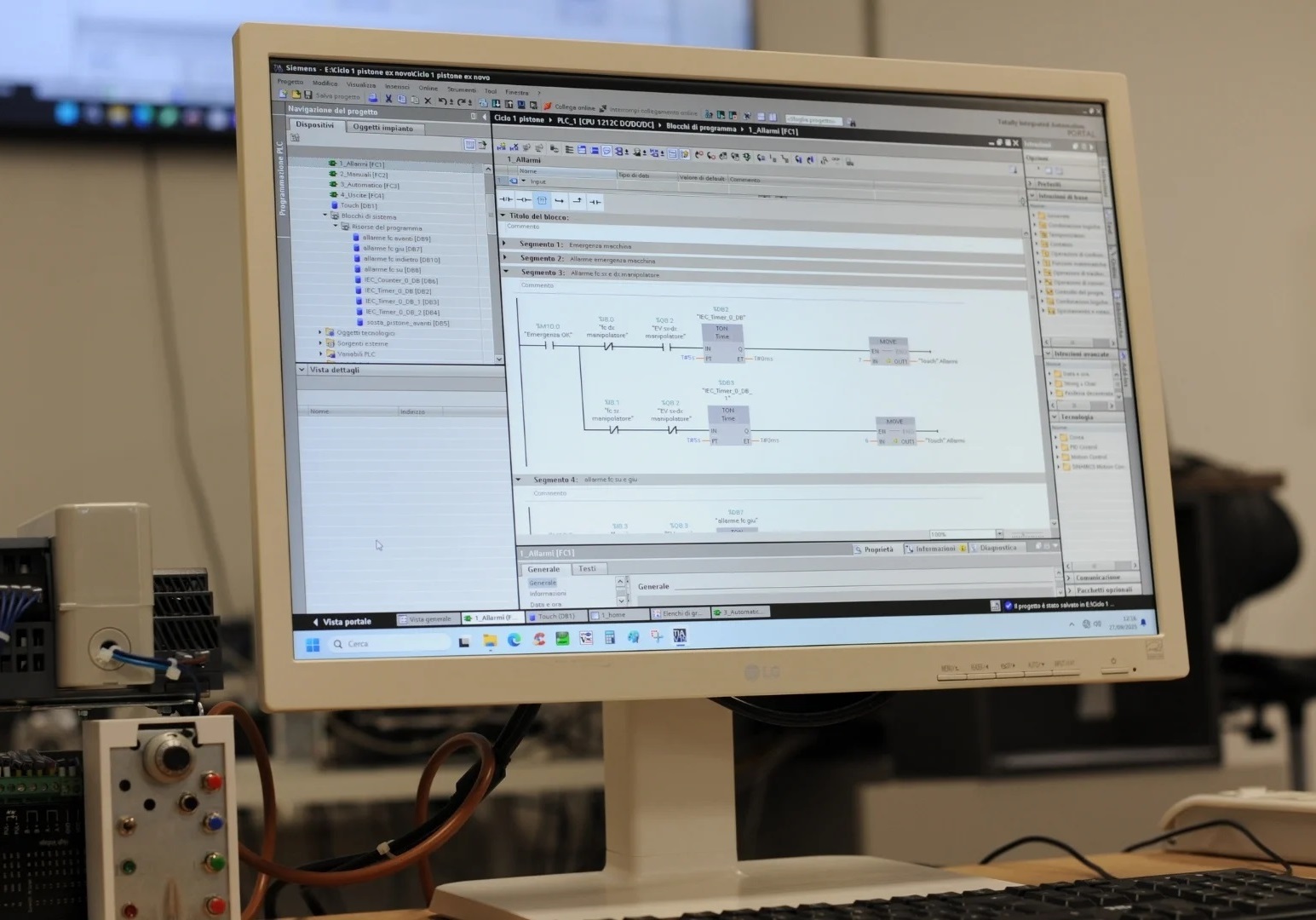

Среды разработки - TIA Portal от Siemens, CoDeSys, Studio 5000 от Rockwell Automation - предоставляют инструменты симуляции, отладки и диагностики, позволяя отрабатывать алгоритмы ещё до монтажа реального оборудования. Умение работать хотя бы в одной из этих сред сегодня является базовым требованием при трудоустройстве.

SCADA: визуализация и диспетчеризация

SCADA-система структурно включает три функциональных элемента. Удалённый терминал (RTU) или ПЛК собирает данные непосредственно на объекте и передаёт их по промышленной сети. Диспетчерский пункт (MTU - Master Terminal Unit) принимает эти данные, хранит их в архиве и предоставляет оператору интерфейс управления.

Коммуникационная система, связывающая эти два полюса, может быть построена на самых разных технологиях - от классических последовательных интерфейсов до оптоволоконных промышленных Ethernet-сетей.

Разработка мнемосхем - отдельная дисциплина, требующая понимания принципов эргономики и ситуационной осведомлённости оператора. Оператор диспетчерского пункта управляет сложным производством, и плохо спроектированный интерфейс способен стать источником аварийной ситуации не хуже отказавшего датчика.

Наиболее распространённые коммерческие SCADA-пакеты - WinCC (Siemens), Wonderware InTouch (AVEVA), TRACE MODE (AdAstra Research) - имеют схожую идеологию, и освоив одну систему, инженер легко переходит к другой.

Промышленные сети и протоколы

Обмен данными между уровнями иерархии осуществляется по промышленным сетям, каждая из которых создавалась под определённые задачи.

Modbus - ветеран промышленной автоматизации, разработанный ещё в 1979 году компанией Modicon, - по сей день остаётся самым распространённым протоколом благодаря простоте реализации и открытости спецификации.

PROFIBUS - немецкий стандарт, разработанный при активном участии Siemens, - обеспечивает детерминированный обмен с высокой скоростью и используется там, где требования к времени реакции жёстче.

PROFINET и EtherNet/IP - промышленные реализации Ethernet - приходят на смену полевым шинам там, где нужны высокая пропускная способность и интеграция с корпоративными IT-системами.

Протокол OPC UA занимает особое место: это не столько физический протокол, сколько стандарт информационного обмена, обеспечивающий платформонезависимую передачу данных между ПЛК, SCADA, MES и облачными системами. Именно на OPC UA сегодня строится архитектура IIoT-решений.

Теория управления на практике

Без понимания теории автоматического управления (ТАУ) инженер АСУ ТП неполноценен, как механик без знания сопромата.

Центральное место в практической работе занимает ПИД-регулятор (пропорционально-интегрально-дифференциальный). Пропорциональная составляющая реагирует на текущую ошибку между заданным и фактическим значением параметра, интегральная устраняет статическую ошибку, накапливая её сумму во времени, а дифференциальная предсказывает динамику изменения ошибки и демпфирует колебания.

Правильная настройка коэффициентов ПИД-регулятора - задача, с которой инженеры сталкиваются ежедневно: плохо настроенный контур регулирования может привести к нестабильности процесса или перерасходу энергии.

Безопасность: ПАЗ и кибербезопасность

Системы противоаварийной защиты (ПАЗ, SIS - Safety Instrumented System) - это отдельный класс систем, функционирующих независимо от основной АСУ ТП. Их задача - перевести технологический объект в безопасное состояние при достижении критических параметров, не дожидаясь реакции оператора.

Уровень полноты безопасности (SIL - Safety Integrity Level) по стандарту IEC 61511 определяет требования к надёжности и архитектуре таких систем. Будущему инженеру важно понимать принципиальное различие: основная АСУ ТП оптимизирует процесс, а ПАЗ - защищает от катастрофы.

Кибербезопасность промышленных систем превратилась из теоретической угрозы в насущную проблему после целого ряда резонансных инцидентов - от Stuxnet до атак на энергетические объекты.

Промышленные сети традиционно проектировались в изоляции от корпоративного IT-сегмента, однако интеграция с ERP и облачными платформами размыла эту границу.

Стандарт IEC 62443 определяет требования к кибербезопасности промышленных систем автоматизации, и знание его основных положений становится обязательным для любого серьёзного специалиста в области АСУ ТП.

IIoT и будущее отрасли

Промышленный Интернет вещей (IIoT) существенно меняет архитектуру систем автоматизации. Если классическая АСУ ТП передавала данные «снизу вверх» по жёсткой иерархии, то IIoT-архитектура предполагает, что любое устройство может напрямую отправлять данные в облако или получать конфигурацию извне.

Это открывает возможности для предиктивного технического обслуживания - когда алгоритм машинного обучения анализирует вибрационный спектр насоса и предупреждает об износе подшипника за несколько недель до отказа.

Граничные вычисления (edge computing) позволяют выполнять часть обработки непосредственно на полевом уровне, снижая нагрузку на каналы связи и уменьшая задержки. Именно на пересечении классической промышленной автоматизации, анализа данных и кибербезопасности формируется облик инженера АСУ ТП ближайшего десятилетия.

Путь в профессию

Освоение АСУ ТП целесообразно выстраивать от фундамента к надстройке. Сначала - электротехника и основы КИПиА: без понимания того, как работает термопара, токовая петля 4–20 мА или трёхфазный привод, изучение верхних уровней системы будет лишено смысла.

Затем - архитектура ПЛК и первые шаги в программировании на Ladder Diagram в CoDeSys или TIA Portal, благо обе среды имеют бесплатные ознакомительные версии.

Параллельно стоит изучать промышленные протоколы - прежде всего Modbus, понимание которого открывает доступ к огромному количеству реального оборудования.

Знакомство с любой SCADA-системой, пусть даже в режиме демо-проекта, даст понимание того, как данные от ПЛК превращаются в понятный оператору интерфейс. Венчает это здание знание стандартов - IEC 61131-3, IEC 61511, IEC 62443 - и понимание того, что надёжность и безопасность в промышленной автоматизации важнее любой функциональности.
