Аналоговые выходы ПЛК: как работает токовая петля 4–20 мА при управлении клапанами, приводами и нагревателями

Аналоговые выходы ЦАП в ПЛК - это тот участок автоматики, где цифровая логика контроллера превращается в непрерывное физическое воздействие на процесс: открывает клапан не просто «да» или «нет», а на 37%, разгоняет привод до нужной скорости, удерживает нагреватель на требуемой мощности. В промышленной среде для такой передачи команды особенно важен сигнал 4–20 мА, потому что он устойчив к помехам, удобен для дальних линий и позволяет одновременно передавать значение сигнала и диагностировать неисправности линии.

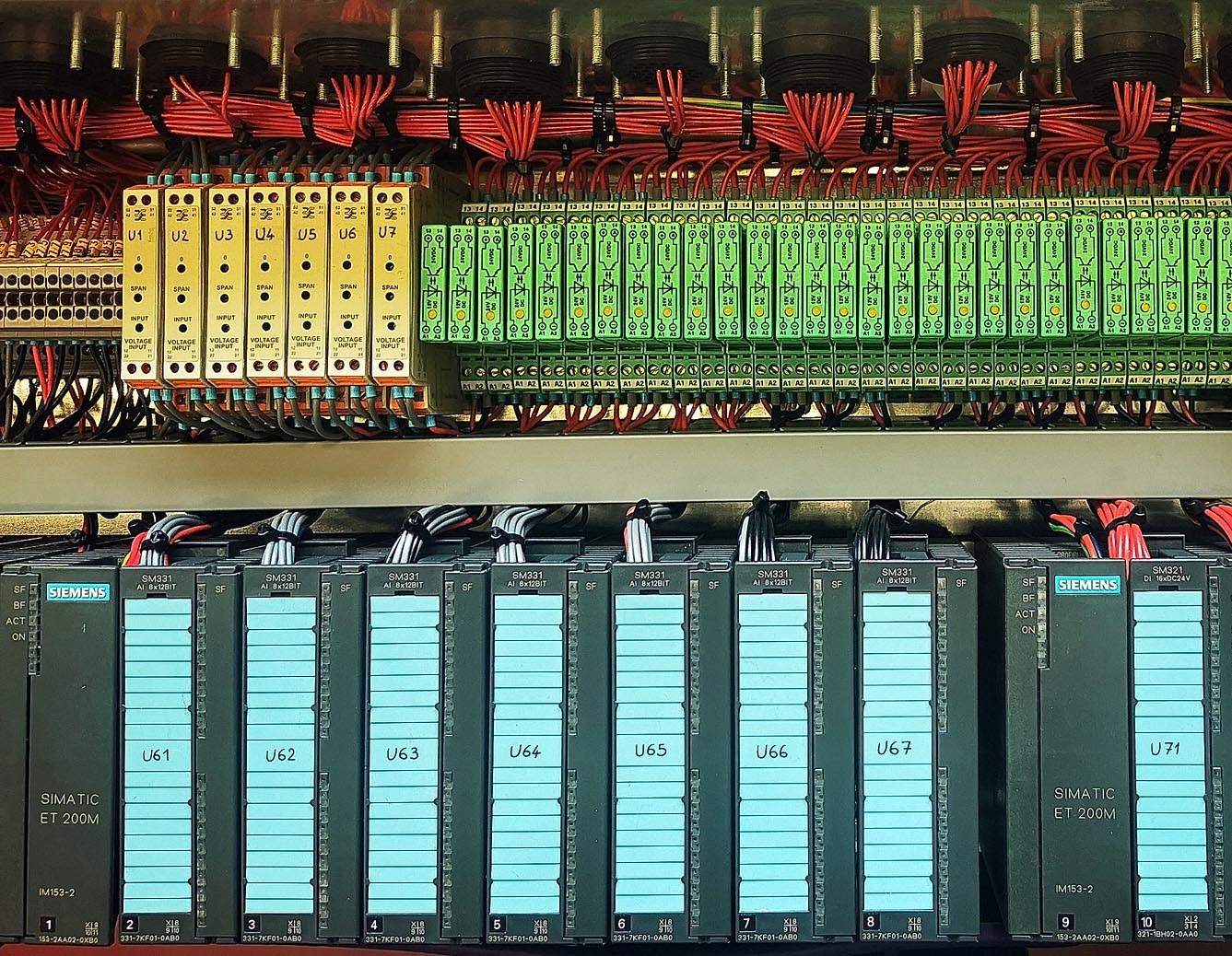

Что делает аналоговый выход

ПЛК мыслит числами, а технологический объект «понимает» ток, напряжение, давление, положение штока или тепловую мощность. Поэтому аналоговый выходной модуль с ЦАП фактически служит переводчиком между дискретным миром программы и непрерывным миром реального процесса: в памяти контроллера хранится код уставки, а на клеммах появляется пропорциональный ток или напряжение.

Наиболее распространены два унифицированных сигнала - 0–10 В и 4–20 мА, однако именно токовый выход часто оказывается предпочтительным в цеховых условиях. Если напряжение на длинной линии заметно зависит от сопротивления проводов и наводок, то в токовой петле информативной величиной является ток, одинаковый во всех последовательно включенных элементах цепи, а потому сигнал лучше переносит падения напряжения на линии и внешние помехи.

Именно поэтому для управления удаленными исполнительными механизмами - особенно там, где рядом работают электродвигатели, пускатели, преобразователи частоты и силовые кабели, - токовая петля остается практически классическим решением. Не случайно она десятилетиями применялась и применяется в системах промышленной автоматизации, измерения и регулирования технологических процессов.

Почему именно 4–20 мА

На первый взгляд кажется странным, почему шкала начинается не с нуля, а с 4 мА. Но в этом и заключается инженерная изящность стандарта: нижняя точка диапазона не совпадает с отсутствием тока, поэтому обрыв линии можно отличить от нормального минимального сигнала.

Если в исправной системе минимум равен 4 мА, а ток внезапно падает до нуля, контроллер или приемное устройство воспринимает это уже не как «нулевую команду», а как аварию линии. Это делает 4–20 мА не просто средством передачи команды, а одновременно каналом элементарной самодиагностики.

Есть и еще одна причина популярности такого диапазона: в двухпроводных устройствах начальный ток 4 мА может использоваться для питания внутренней электроники полевого прибора. Поэтому токовая петля оказалась очень удобной архитектурой не только для датчиков, но и для многих исполнительных устройств с токовым входом.

Обычно в составе петли присутствуют источник питания, передатчик или активный выход, нагрузка и линия связи. Для промышленных контуров типичным значением питания считается 24 В постоянного тока, хотя применяются и другие уровни в зависимости от устройства и допустимого падения напряжения на всех элементах цепи.

Роль ЦАП в ПЛК

Внутри ПЛК никакого «настоящего» аналогового значения изначально нет - есть лишь число, например 0, 16384 или 27648, в зависимости от формата данных конкретной платформы. ЦАП принимает это число и формирует соответствующий ему аналоговый ток, например 4 мА для нуля шкалы, 12 мА для середины диапазона и 20 мА для максимума.

Отсюда возникает важная практическая деталь: аналоговый выход не просто «подает ток», а реализует масштабирование цифровой переменной в физическую величину. Если оператор задает 60% открытия регулирующего клапана, программа ПЛК преобразует эти 60% в машинный код, а модуль ЦАП - уже в ток примерно 13,6 мА.

По сути, ЦАП в системе управления выполняет ту же функцию, что и рука оператора на старом механическом регуляторе, только делает это точнее, быстрее и повторяемо. Но его работа никогда не существует сама по себе: после него всегда есть исполнительное устройство, которое должно правильно интерпретировать полученный токовый сигнал.

Управление клапанами

Особенно наглядно работа аналогового выхода видна на регулирующем клапане. ПЛК не двигает шток клапана напрямую: обычно ток 4–20 мА поступает на позиционер или I/P-преобразователь, который превращает электрическую команду в пневматическое воздействие и уже затем устанавливает клапан в нужное положение.

В простейшем понимании это выглядит так: 4 мА соответствуют почти закрытому положению, 20 мА - почти полному открытию, а промежуточные значения задают требуемую степень открытия. Однако в реальной системе позиционер не просто «слушает ток», а замыкает свой локальный контур регулирования, сравнивая заданное и фактическое положение исполнительного механизма.

Именно поэтому клапан с позиционером работает устойчивее, чем если бы управляющий сигнал пытались напрямую подать на грубый исполнительный механизм. Позиционер компенсирует трение, нелинейности, изменения давления воздуха, люфты и другие механические факторы, а ПЛК видит перед собой уже более предсказуемый объект регулирования.

На практике для таких контуров очень важно не перепутать, куда именно подключается токовый сигнал. Управляющие провода должны приходить именно на аналоговый вход позиционера или I/P-преобразователя, а не на вспомогательные контакты, сигнал обратной связи или служебные клеммы, что особенно критично при монтаже сложных «умных» позиционеров.

Управление приводами

С приводами аналоговый выход ПЛК играет немного иную роль. Если клапан обычно управляет расходом среды изменением проходного сечения, то электропривод чаще всего получает аналоговый сигнал как команду по скорости, частоте, моменту или положению, в зависимости от типа привода и его внутреннего контроллера.

Классический пример - частотный преобразователь с аналоговым токовым входом 4–20 мА. В этом случае нижний предел сигнала соответствует остановке или минимальной заданной скорости, а верхний - полному разгону двигателя до установленного максимума.

Такое решение особенно удобно там, где оператору или алгоритму нужно менять производительность плавно: для насосов, вентиляторов, дозаторов, конвейеров и смесителей. Контроллер не щелкает контактором, а формирует непрерывную уставку, благодаря чему технологический процесс идет мягче, а механика и электросеть испытывают меньшие ударные нагрузки.

При этом важно понимать, что токовый выход ПЛК обычно не питает сам двигатель и даже не «управляет мощностью» напрямую. Он лишь задает команду силовому устройству - например, преобразователю частоты или сервоусилителю, а уже тот работает с силовой частью электропривода.

Управление нагревателями

Для нагревателей аналоговый выход тоже редко идет непосредственно на ТЭН. В большинстве промышленных систем 4–20 мА подается на тиристорный регулятор мощности, силовой контроллер нагрева или иной исполнительный блок, который по этой команде изменяет среднюю мощность, подводимую к нагревательному элементу.

Логика здесь та же, что и в приводах: ПЛК формирует непрерывную уставку, например по температурному ПИД-регулятору, а силовое устройство уже решает, как именно реализовать нужную тепловую мощность - фазовым управлением, пакетным режимом или внутренним алгоритмом регулирования.

Благодаря этому можно не просто включать и выключать нагреватель, а поддерживать температуру заметно точнее. Для технологических печей, сушильных камер, термопласт-автоматов, экструдеров и реакторов это принципиально важно, потому что качество процесса часто определяется именно плавностью подвода тепла, а не только его максимальным уровнем.

Что происходит в цепи

С электрической точки зрения токовая петля - это последовательная цепь, в которой все элементы пропускают один и тот же ток. Это очень важное обстоятельство: плохой контакт, наведенная помеха или изменение сопротивления линии не меняют сам принцип передачи так резко, как в случае с напряженческим сигналом, хотя, конечно, полностью отменить требования к правильному монтажу они не могут.

Но за устойчивость приходится платить дисциплиной расчета. Источник питания и выходной модуль должны иметь достаточный запас по напряжению, чтобы «продавить» ток через всю петлю: через сопротивление кабеля, входную цепь исполнительного устройства, возможный шунт, барьер искрозащиты и прочие элементы.

Если суммарное требуемое падение напряжения оказывается выше возможностей модуля или источника, ток уже не сможет корректно дойти до 20 мА. Внешне это выглядит как странная неисправность: система как будто управляется, но верхняя часть диапазона недоступна, клапан не дооткрывается, привод не выходит на полную уставку, а нагреватель недодает мощность.

Активные и пассивные выходы

Вокруг аналоговых модулей часто возникает путаница: кто именно в контуре является источником энергии сигнала. На практике одни выходы ПЛК активные и сами формируют ток в петле, а другие рассчитаны на определенную схему включения с внешним питанием или конкретным типом нагрузки, поэтому перед монтажом всегда требуется смотреть документацию модуля и приемного устройства.

Для многих промышленных позиционеров клапанов характерна ситуация, когда аналоговый выход контроллера может подключаться напрямую, а отдельное внешнее питание именно для самой петли не требуется, хотя питание 24 В для выходного модуля как части системы все равно может быть необходимо. Это различие часто становится источником ошибок у начинающих наладчиков.

В инженерном смысле здесь полезно помнить простое правило: аналоговый выход и исполнительный вход нужно рассматривать как пару, а не по отдельности. Совместимость по типу сигнала, диапазону, полярности, допустимой нагрузке и схеме подключения важнее, чем красивые цифры в каталоге одного конкретного прибора.

Где возникают ошибки

На бумаге сигнал 4–20 мА кажется почти идеальным, но реальные проблемы начинаются на стыке теории и монтажа. Самые частые причины неправильной работы - перепутанная полярность, неверный выбор типа входа на исполнительном устройстве, недостаточное питание петли, ошибки масштабирования в ПЛК и подключение экрана кабеля без учета электромагнитной обстановки.

Немало неприятностей вызывает и логическая ошибка в самой программе. Например, инженер считает, что передает 0–100%, а на самом деле модуль ожидает числовой диапазон другой разрядности, из-за чего в середине шкалы получается не 12 мА, а совсем иное значение, и клапан или привод начинают вести себя «не по расчету».

Еще один характерный случай - попытка напрямую управлять исполнительным механизмом, который на самом деле требует промежуточного устройства: позиционера, преобразователя, усилителя или силового регулятора. Аналоговый выход ПЛК - это канал задания, а не универсальный источник энергии для любой нагрузки.

Почему аналоговый выход все еще нужен

Сегодня автоматизация становится все более цифровой, а исполнительные устройства получают полевые шины, сетевые интерфейсы и встроенную диагностику. Но аналоговый выход с ЦАП не исчезает, потому что он остается простым, понятным и технологически нейтральным способом передать плавную уставку практически любому совместимому оборудованию.

Его сила не в «модности», а в инженерной универсальности. Один и тот же принцип позволяет управлять клапаном, скоростью привода и мощностью нагревателя, а значит, ЦАП в ПЛК по-прежнему остается одним из главных мостов между цифровым алгоритмом и физикой промышленного процесса.

Практические соответствия

Для дальнейшего изучения

Понять принцип работы аналогового выхода по описанию - важно, но этого редко бывает достаточно, когда дело доходит до реального проекта или наладки. Многие детали, которые теряются в обзорном тексте, - числовые форматы регистров конкретных платформ, формулы UNSCALE, аппаратные особенности ЦАП-микросхем и тонкости подключения - заслуживают отдельного и более строгого рассмотрения.

Для тех, кому нужен не только обзорный текст, но и более прикладной инженерный материал, подготовлено учебное пособие "Аналоговые выходы ЦАП в ПЛК: управление клапанами, приводами и нагревателями через 4–20 мА". В этом файле тема разобрана уже как учебное пособие: с введением в физику аналогового выхода, разбором структуры AO-модуля, формулами преобразования сигнала, пояснением логики UNSCALE и примерами промышленных платформ.

Особенно полезно скачать этот материал тем, кто хочет видеть не только общие принципы, но и числовые диапазоны кодов, типовые структуры аналоговых модулей, особенности активных и пассивных токовых выходов, а также инженерную логику связи между заданием ПИД, ЦАП и токовой петлей 4–20 мА. В документе тема подана как системное учебное пособие по аналоговым выходам ПЛК для клапанов, приводов и нагревателей.

Получить этот файл подписавшись на ВИП-канал "ПЛК и автоматизация".

Это уже не просто статья, а структурированный технический текст, который можно держать под рукой как рабочую памятку.
