Электрические счётчики прошли путь от примитивного учёта "за лампочку" (Томас Эдисон, 1882) и электролитических банок с цинковыми пластинами до высокоточных индукционных счётчиков Оливера Шелленберга (1888), проданных тиражом 120 000 единиц за первые десять лет, и далее — к современным умным счётчикам Smart Meters с двусторонней связью, интегрированным с системами АСКУЭ (автоматизированные системы коммерческого учёта электроэнергии) и Smart Grid, обеспечивающим измерение мощности с точностью 0,2-0,5% и передачу данных каждые 15-60 минут через PLC, GSM, LoRaWAN.
Изобретение Шелленбергом индукционного счётчика на базе простой электрической машины переменного тока (как позже идентифицировал Никола Тесла) с алюминиевым диском, вращающимся в переменных магнитных полях катушек тока и напряжения на частоте 133 Гц (позже стандартизированной до 50/60 Гц), революционизировало коммерческий учёт, позволив энергокомпаниям выставлять счета за реально потреблённую энергию в кВт·ч вместо фиксированных тарифов "за лампу".
Электронные счётчики на микросхемах 1980-х с АЦП и микропроцессорами заменили механические части цифровой обработкой сигналов, снизив погрешность с ±2-3% до ±0,5-1%, добавив многотарифность и регистрацию максимумов мощности.
Smart Meters, массово внедряемые с 2010-х в рамках инициатив Smart Grid (ЕС требует 80% покрытия к 2020, США — десятки миллионов установок), обеспечивают дистанционное отключение/включение, детекцию хищений электроэнергии, динамические тарифы по времени суток, но вызывают споры о конфиденциальности: детализированные данные о потреблении с интервалом 15 минут позволяют реконструировать режим жизни домохозяйства, включая время сна, работы бытовых приборов, что требует шифрования и ограничения доступа.
Ранние методы учёта: от "лампы" к электролизу (1882-1888)

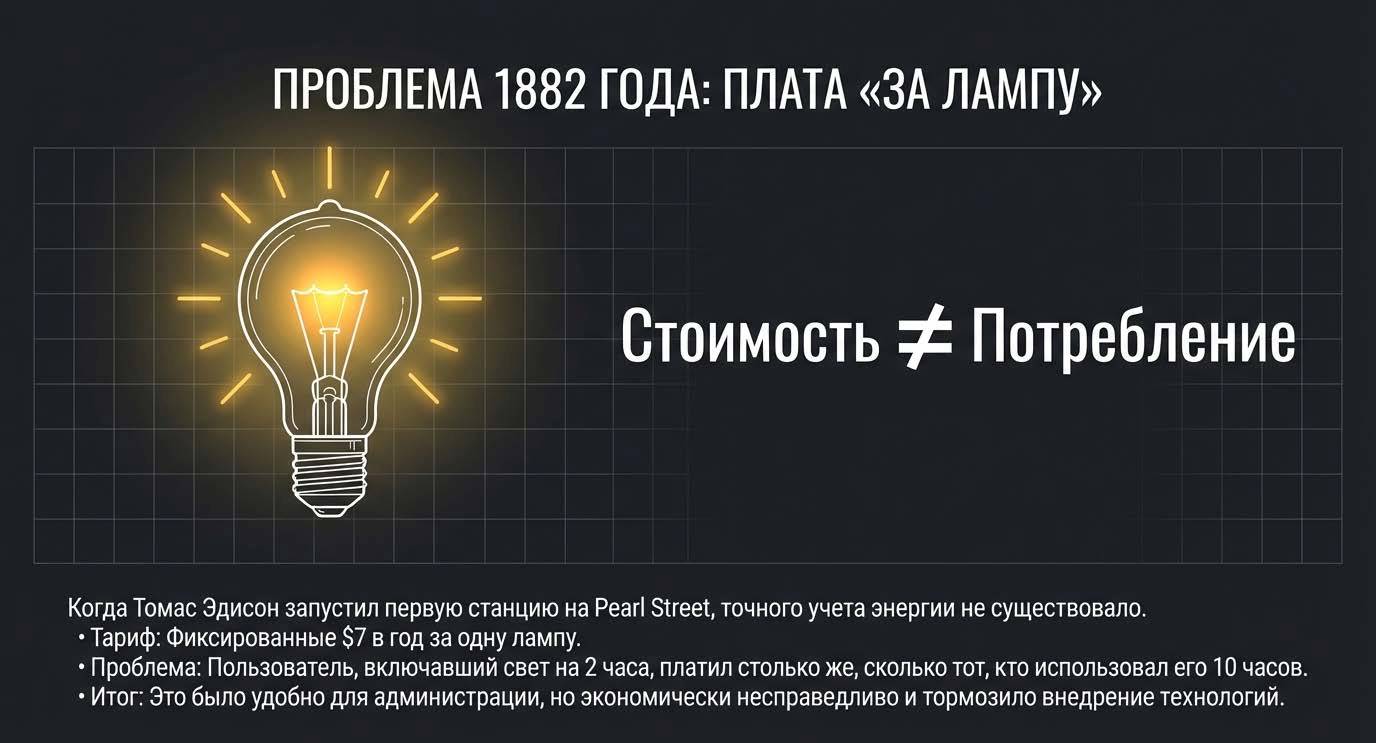

Томас Эдисон, запустивший первую коммерческую электростанцию на Перл-стрит в Нью-Йорке (4 сентября 1882), первоначально применял фиксированный тариф "за лампу" — например, 7 долларов в год за одну лампу накаливания, независимо от фактического времени использования. Это было просто в администрировании, но несправедливо — пользователи, сжигавшие лампы 2 часа в день, платили столько же, сколько те, кто использовал их 10 часов.

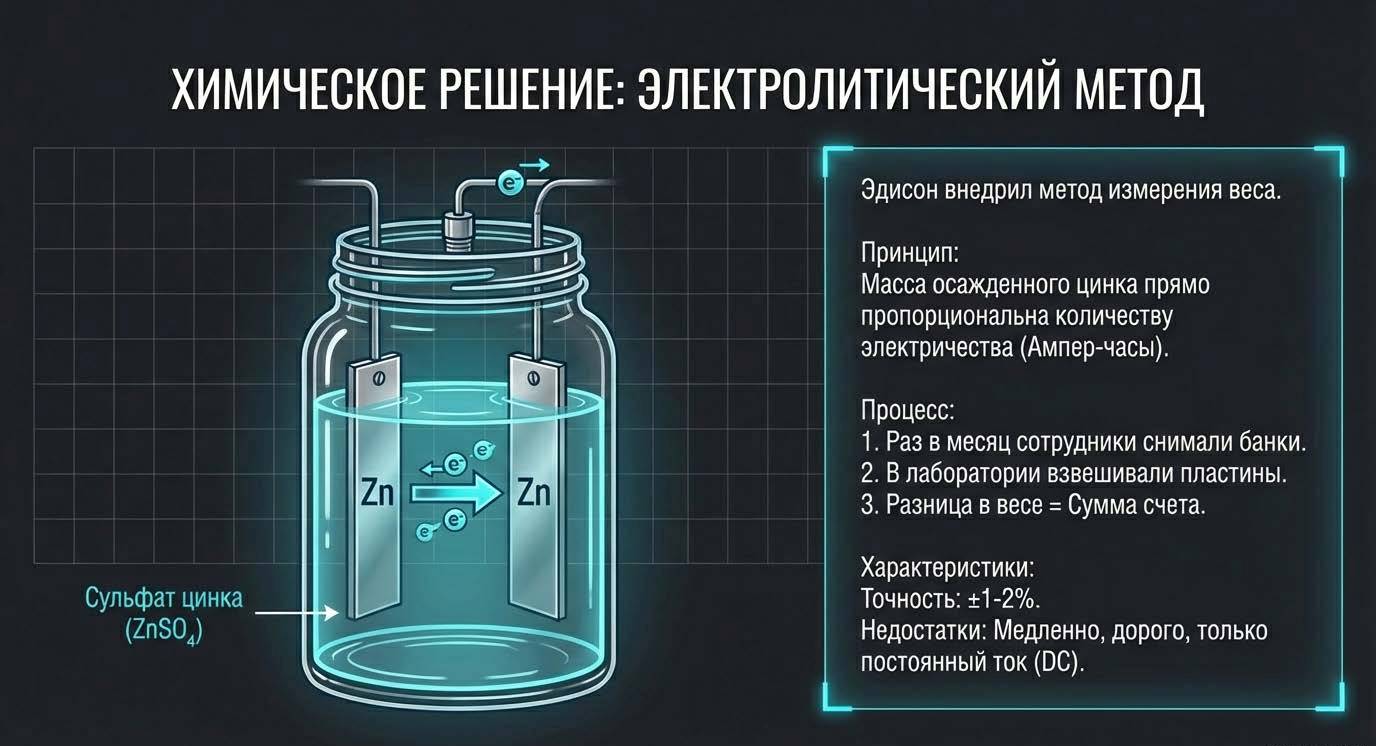

Для решения проблемы Эдисон внедрил электролитический счётчик — стеклянные банки с раствором сульфата цинка и цинковыми электродами, через которые пропускался постоянный ток; масса осаждённого цинка была пропорциональна количеству электричества (ампер-часам), прошедшего через счётчик.
Счётчик снимался раз в месяц, цинковые пластины взвешивались в лаборатории энергокомпании, разница в массе преобразовывалась в потреблённые А·ч. Метод был точным (±1-2%), но трудоёмким, дорогим и непригодным для переменного тока, быстро завоёвывавшего рынок в 1880-х.

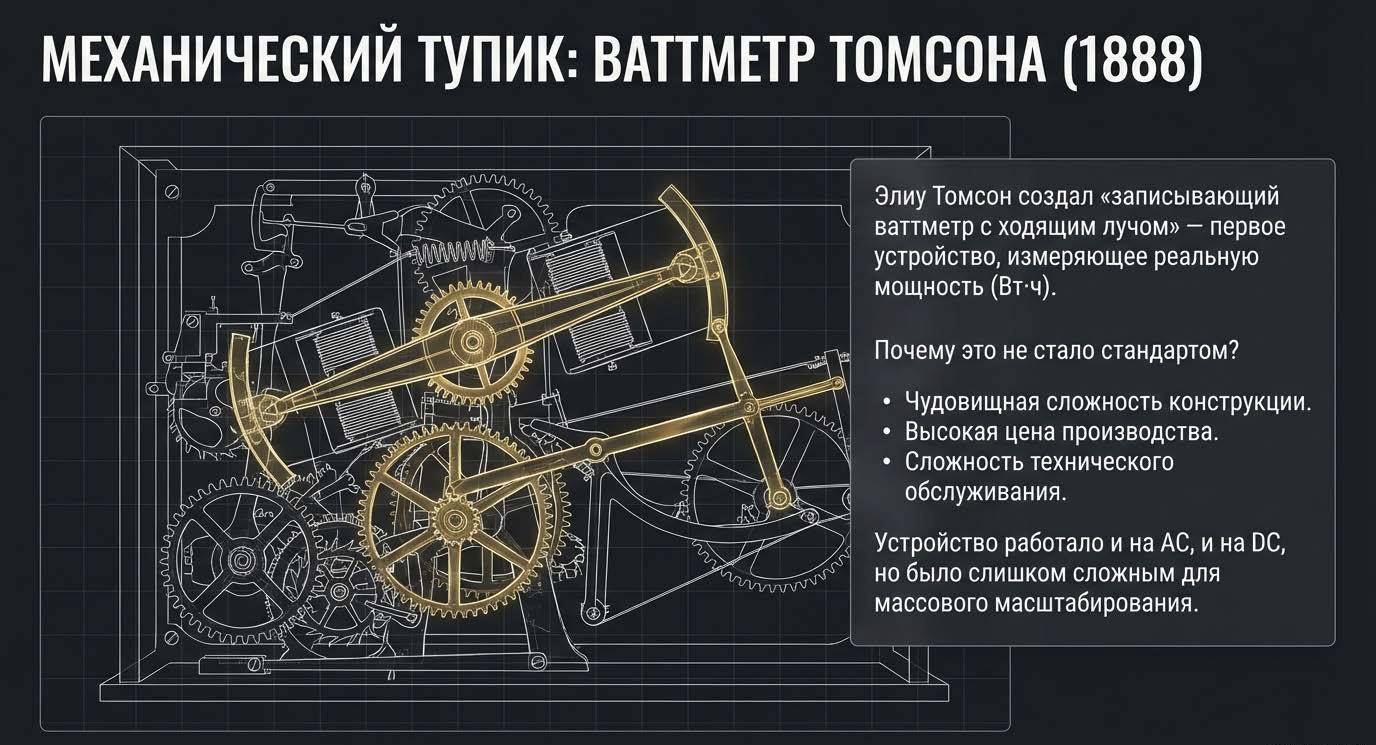

В 1888 году Элиу Томсон (Elihu Thomson), основатель Thomson-Houston Electric Company (позже слившейся с Edison General Electric в General Electric), запатентовал записывающий ваттметр с ходящим лучом (walking-beam meter) — электромеханическое устройство с коммутатором для измерения как переменного, так и постоянного тока.
Это был первый истинный ваттчасовой счётчик, измерявший произведение тока и напряжения (мощность), интегрированное по времени, что давало энергию в Вт·ч.
Однако конструкция была чрезвычайно сложной — современники насмешливо называли её "устройством в стиле Руба Голдберга" (Rube Goldberg device — символ излишне сложного механизма для простой задачи). Счётчик был дорог в производстве и обслуживании, что ограничило его распространение.
Индукционный счётчик Шелленберга: прорыв 1888 года
Оливер Блэкберн Шелленберг (Oliver Blackburn Shallenberger, 1860-1898), инженер-электрик Westinghouse Electric Company, в 1888 году случайно открыл принцип индукционного счётчика в ходе лабораторного эксперимента.

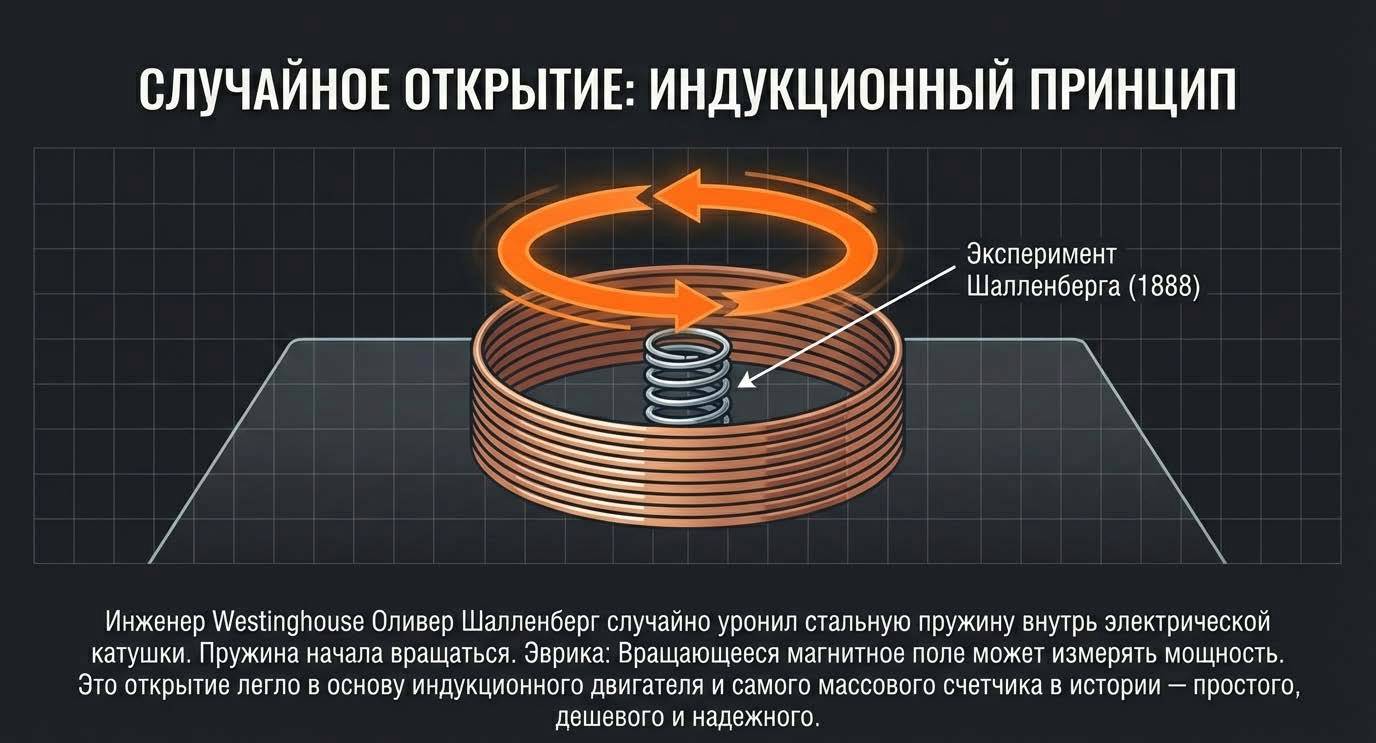

Согласно легенде, он пытался сбалансировать две катушки переменного тока, расположенные под углом друг к другу, и случайно оставил небольшую стальную пружинку на столе между ними; пружинка начала вращаться — Шелленберг мгновенно осознал, что наблюдает простую электрическую машину переменного тока, вращающий момент которого пропорционален произведению токов в катушках (т.е. мощности), а скорость вращения — средней мощности.

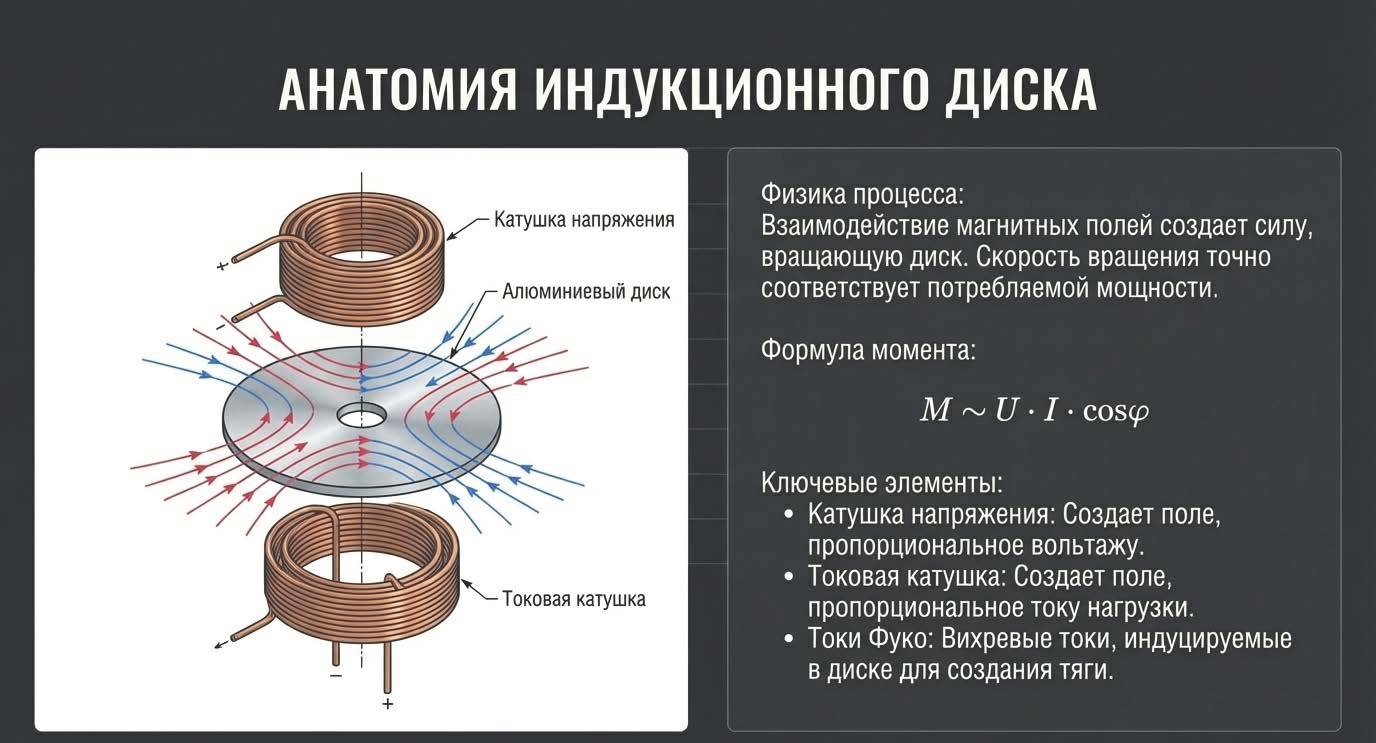

Конструкция счётчика включала лёгкий алюминиевый диск диаметром 10-15 см, расположенный между двумя электромагнитами: токовая катушка (несколько витков толстого провода, включённая последовательно с нагрузкой) создавала магнитное поле пропорционально току, катушка напряжения (тысячи витков тонкого провода, подключённая параллельно) — поле пропорционально напряжению.
Переменные магнитные поля, сдвинутые по фазе на 90° геометрически и временно, создавали в диске вихревые токи Фуко, взаимодействие которых с полями порождало вращающий момент.
Постоянный магнит обеспечивал торможение пропорционально скорости, уравновешивая момент и делая скорость вращения точно пропорциональной мощности.
Диск был соединён с механическим счётным механизмом (червячная передача + шестерёнки), отображавшим потреблённую энергию в кВт·ч на циферблате с 4-5 роликами.
Счётчик Шелленберга работал на переменном токе 133 Гц (частота генераторов Westinghouse того времени, позже стандартизированная до 60 Гц в США, 50 Гц в Европе), был точен (±2-3% на калиброванной нагрузке), прост в производстве и установке, не требовал обслуживания годами.
Британское правительственное Управление торговли (Board of Trade) утвердило его как первичный инструмент для измерения электрического тока в Великобритании.

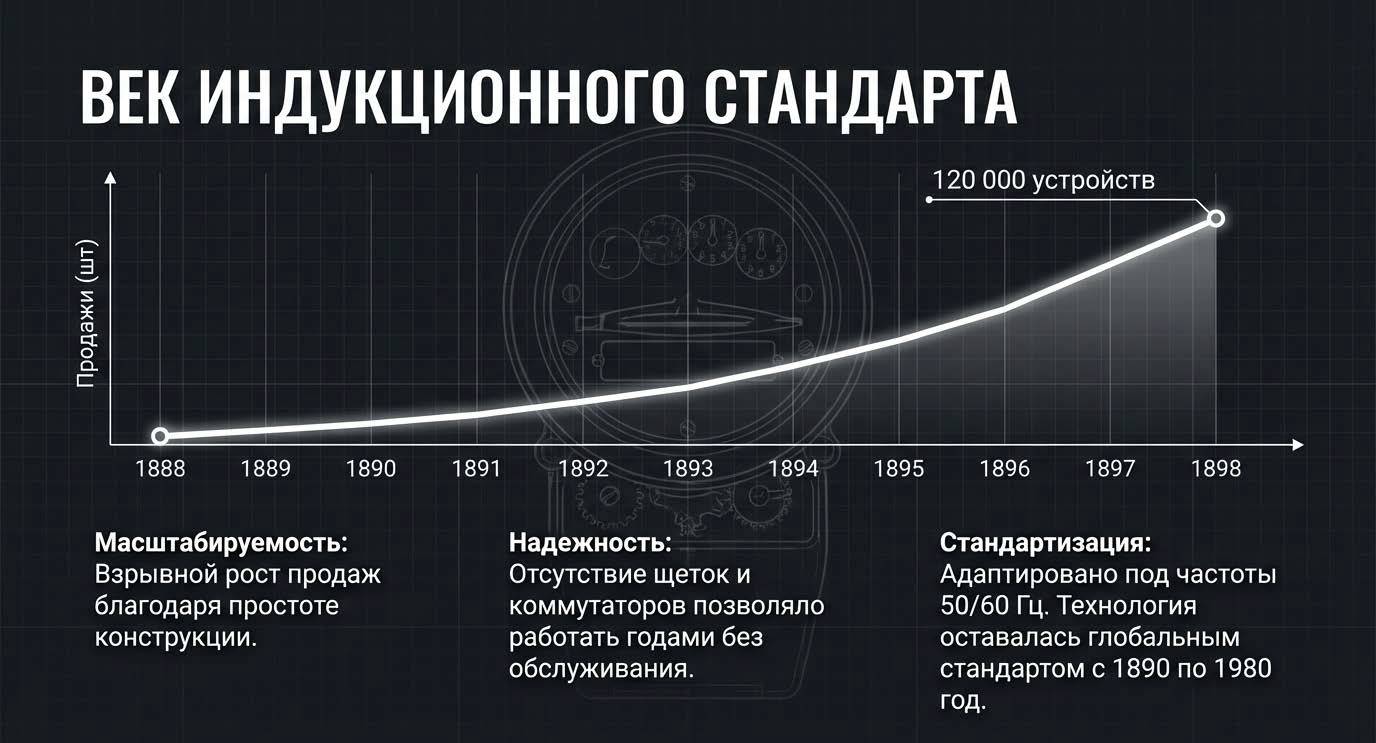

К концу XIX века счётчик Шелленберга был известен по всему миру, продано 120 000 единиц за первые десять лет (1888-1898), что обеспечило Westinghouse доминирование в системах переменного тока и позволило коммерческий учёт энергии в ампер-часах (позже преобразованных в кВт·ч), комбинируя меры тока и заряда.
Трагическая смерть Шелленберга в 1898 году в возрасте 38 лет (застрелился во время депрессии) оборвала карьеру одного из величайших изобретателей в области электроучёта, но его счётчик продолжал доминировать до 1980-х годов, оставаясь стандартом для миллиардов установок.
Электронные счётчики на микросхемах (1980-е): цифровая революция

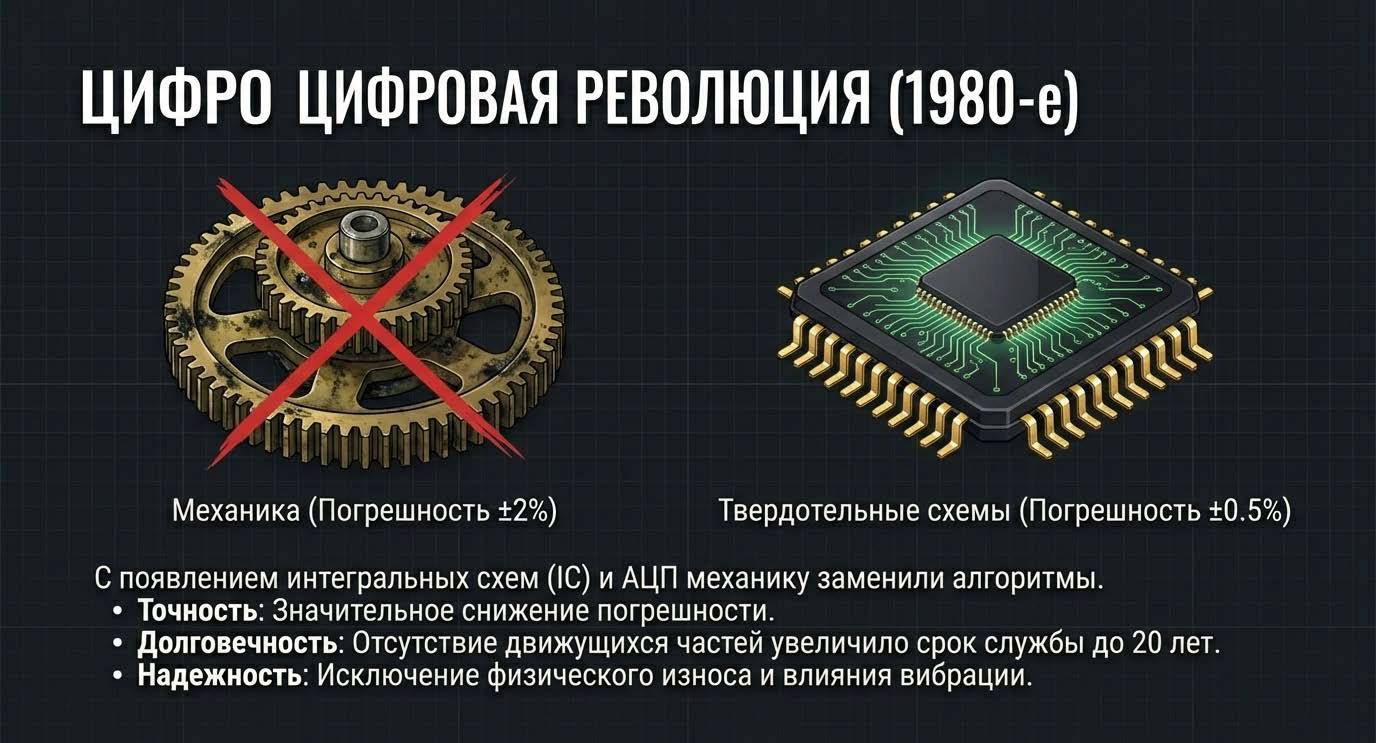

С развитием интегральных схем и аналого-цифровых преобразователей (АЦП) в 1970-1980-х стало возможным заменить механические части электронной обработкой сигналов.

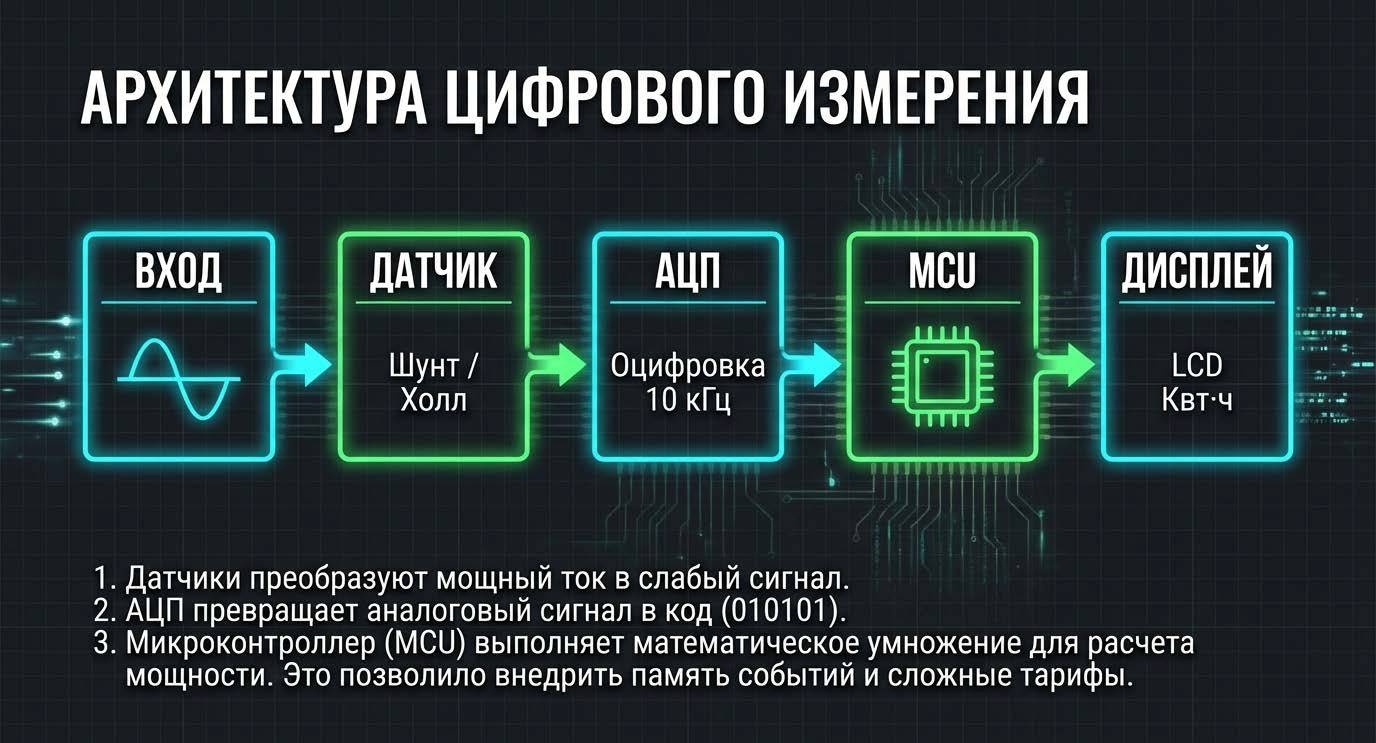

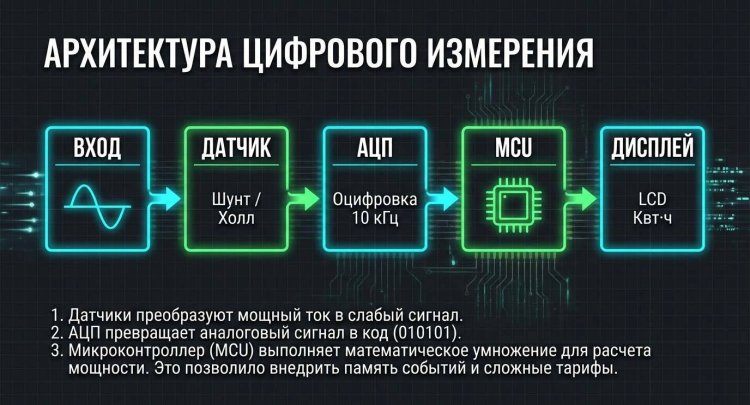

Первые электронные (твердотельные) счётчики использовали датчики тока (трансформаторы тока или шунты Холла), АЦП для оцифровки мгновенных значений тока и напряжения с частотой 1-10 кГц, микропроцессор (8-битные Intel 8051, Motorola 68HC11) для вычисления мощности цифровым умножением и интегрирования энергии, LCD или LED-дисплей для отображения кВт·ч.
Патент США 6,734,663 (2002) описывает типичную архитектуру твердотельного счётчика: корпус с печатной платой, датчик тока на основе резистивного шунта или трансформатора Роговского, шинные проводники для подключения к сети, защёлки для фиксации платы без винтов, энергометрическая микросхема (ASIC) для генерации сигналов потребления.
Преимущества электронных счётчиков над индукционными:
- Точность ±0,5-1% во всём диапазоне нагрузок (индукционные ±2-3%, ухудшение до ±5-10% при малых нагрузках <10% номинала).

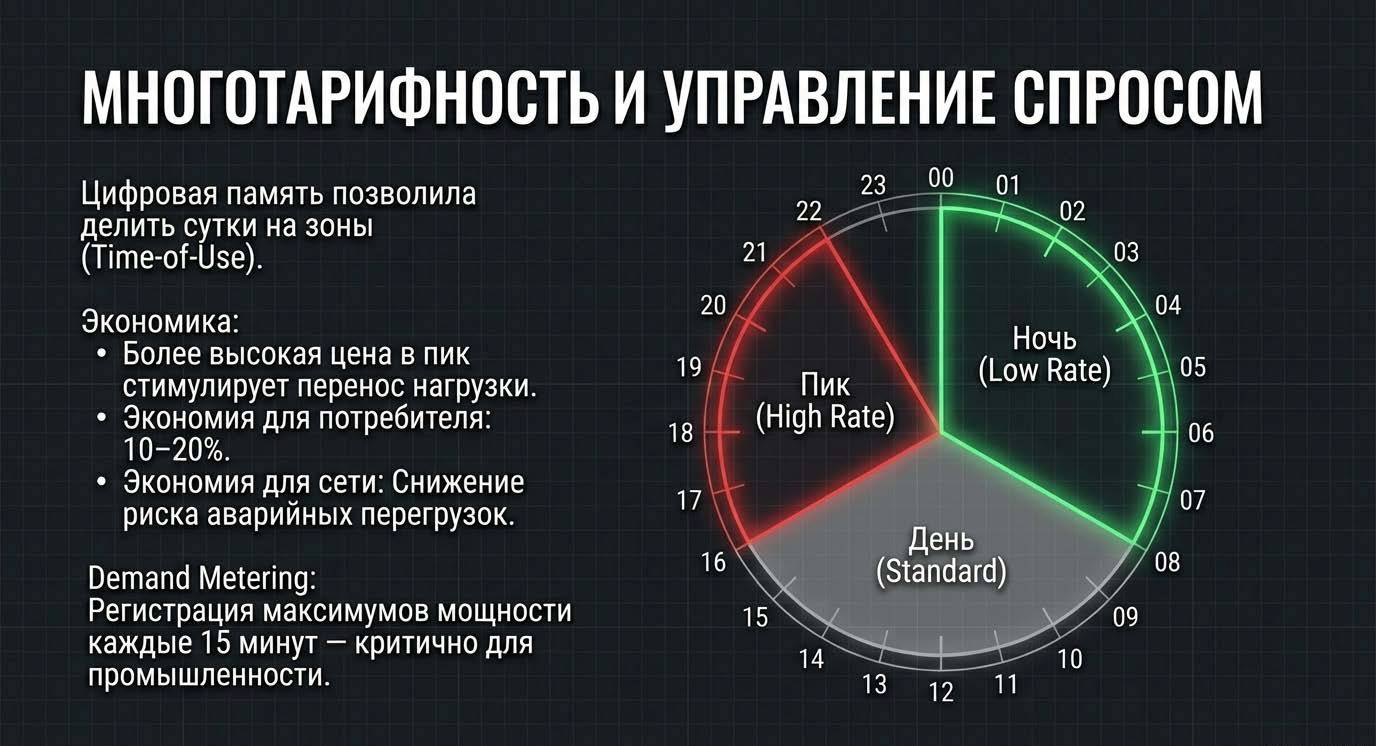

- Многотарифность: хранение до 4-8 тарифных зон (день/ночь, пик/полупик/ночь), переключение по встроенным часам реального времени.
- Регистрация максимумов мощности (demand metering) за 15-30-минутные интервалы — критично для промышленных потребителей с тарифами за присоединённую мощность.
- Отсутствие движущихся частей, износа, влияния вибрации; срок службы 15-20 лет против 10-15 у индукционных.
- Компактность: толщина 5-8 см против 12-15 см у индукционных.
Недостатки: высокая стоимость в 1980-1990-х (100-200 долларов против 30-50 долларов за индукционный), чувствительность к перенапряжениям (требует УЗИП), необходимость резервного питания (суперконденсатор или батарея) для часов реального времени.
Умные счётчики Smart Meters и AMI (2000-2020-е): двусторонняя связь
Smart Meters (умные счётчики) — электронные счётчики с модулем двусторонней связи, позволяющим автоматически передавать данные о потреблении в энергокомпанию и принимать команды управления (дистанционное отключение/включение, изменение тарифов) без визита оператора.
Технология массово внедряется с 2000-х в рамках концепции Smart Grid — интеллектуальных энергосетей с интеграцией возобновляемых источников, накопителей, управления спросом.

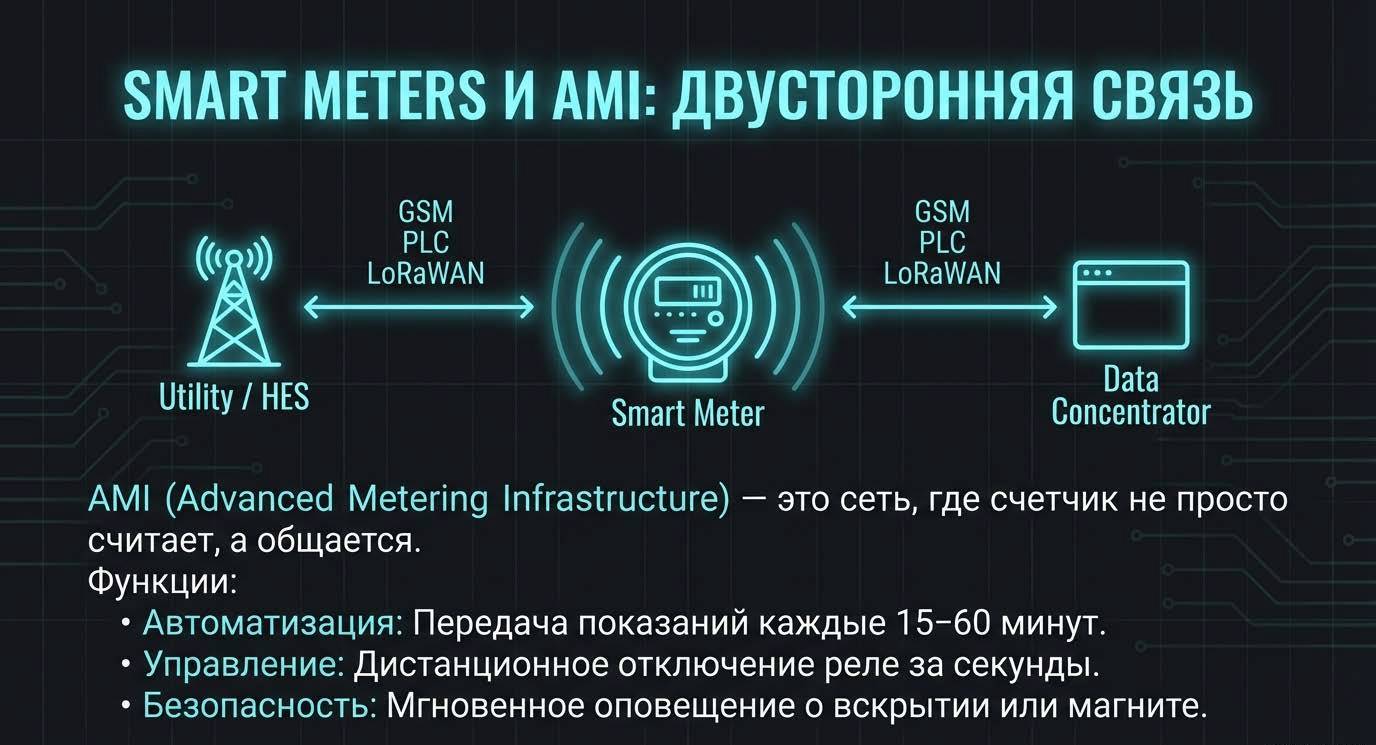

Архитектура AMI (Advanced Metering Infrastructure) включает:
- Smart Meters: счётчики с модулем связи (PLC — powerline communication по электросети, RF mesh — радиосеть 868/915 МГц, GSM/GPRS/LTE, LoRaWAN), процессором ARM Cortex-M, энергонезависимой памятью для хранения профилей нагрузки за 30-90 дней, релейными контактами для удалённого управления.
- Концентраторы данных (Data Concentrators): промежуточные устройства, собирающие данные с 100-500 счётчиков в районе и передающие в центральную систему через оптоволокно, 4G/5G.
- Head-End System (HES): центральная база данных энергокомпании, обрабатывающая миллионы измерений в час, выставляющая счета, детектирующая аномалии (хищения, неисправности).
Функциональность Smart Meters:
- Автоматическое снятие показаний: передача данных каждые 15-60 минут, исключение ошибок ручного ввода, снижение затрат на контролёров (экономия 20-40 долларов на счётчик в год).
- Динамические тарифы (Time-of-Use, TOU): более высокие цены в пиковые часы (18:00-22:00), пониженные ночью (23:00-07:00), стимулирующие перенос нагрузки и сглаживание пиков; экономия для потребителей 10-20%, для сети — отсрочка инвестиций в новые генераторы.
- Дистанционное отключение: при неуплате, аварии, перегрузке — активация реле за секунды вместо выезда бригады через дни.
- Детекция хищений: анализ профилей потребления, сравнение с трансформаторным учётом — выявление несанкционированных подключений, обхода счётчика магнитом (современные счётчики детектируют внешнее магнитное поле).

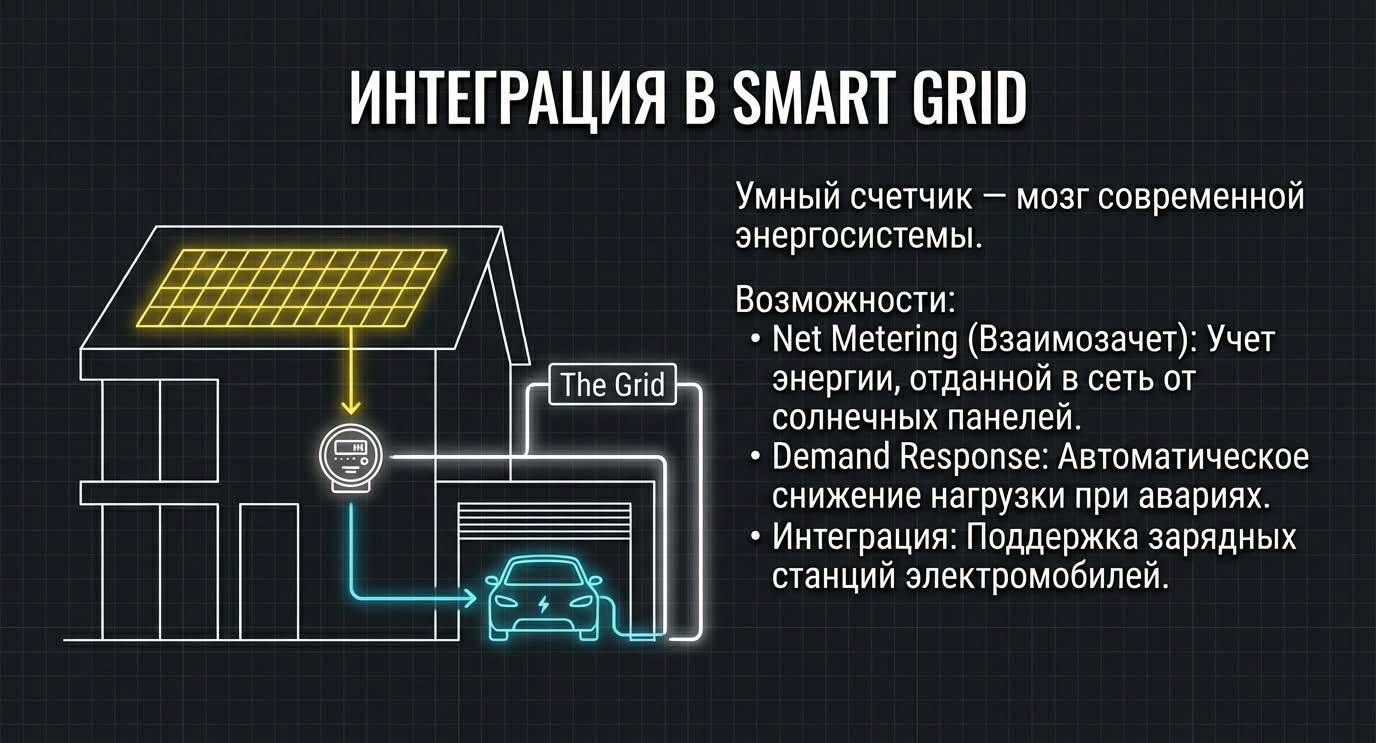

- Интеграция с Smart Grid: Smart Meters обеспечивают двустороннюю коммуникацию между системой и пользователями, позволяя потребителям участвовать в управлении нагрузкой (demand response), автоматически снижать потребление при перегрузке сети в обмен на скидки, интегрировать домашние солнечные панели и батареи с обратной продажей энергии в сеть (net metering).
Проблемы конфиденциальности данных и кибербезопасности
Информационные угрозы приватности (Information Privacy Concerns, IPC) стали барьером для внедрения AMI, так как детализированные данные о потреблении с интервалом 15 минут позволяют реконструировать поведение домохозяйства: время пробуждения, работы кондиционеров, духовок, стиральных машин, периоды отсутствия.
Исследование 2024 года показало, что IPC и воспринимаемые привычки использования электроэнергии (PEUH) значимо влияют на принятие AMI потребителями; респонденты опасаются утечки данных маркетинговым компаниям, страховщикам, взломщикам, использующим информацию для планирования краж.
Три основные угрозы AMI:
1. Атаки потребителей: взлом счётчика для занижения показаний, кража электроэнергии; риск: экономический (недополученная выручка энергокомпании, повышение тарифов для честных пользователей).
2. Атаки инсайдеров: сотрудники энергокомпании с доступом к системе фальсифицируют данные, отключают конкурентов, воруют персональные данные; риск: средний.
3. Террористические или государственные атаки: массовое отключение региона через компрометацию Head-End System, манипуляция рынком электроэнергии фальсификацией спроса; риск: низкий-средний, но последствия катастрофические.

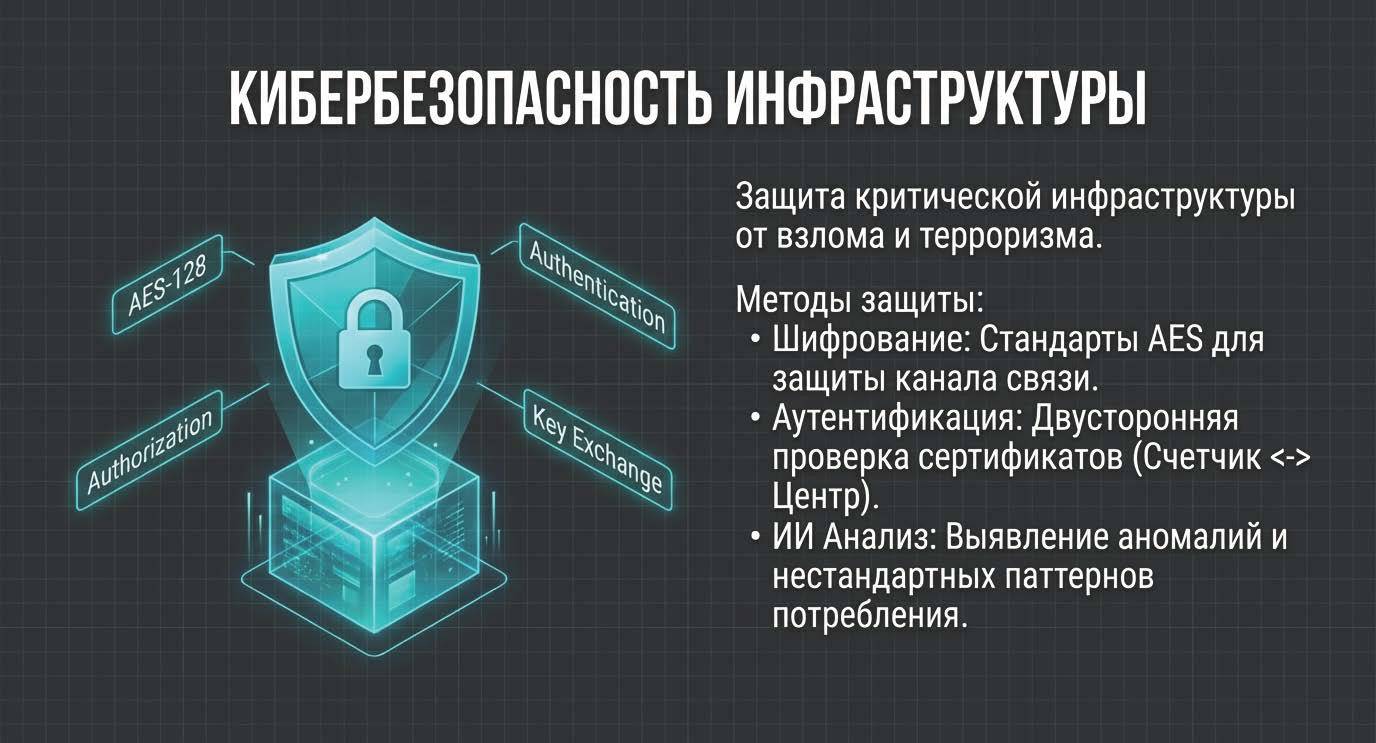

Меры защиты:
- Шифрование данных: AES-128/256 для канала связи счётчик-концентратор-HES.
- Двусторонняя аутентификация: счётчик проверяет сертификат HES, HES — уникальный ключ счётчика перед обменом данными, предотвращая подмену.
- Детекция аномальных паттернов: машинное обучение для выявления внезапных падений потребления (взлом счётчика), массовых одновременных запросов (DDoS-атака), несоответствия трансформаторному учёту.
- Ограничение доступа: данные с интервалом <60 минут доступны только энергокомпании, не передаются третьим сторонам без согласия; агрегированная статистика по кварталам для планирования сети.
- Физическая защита: пломбы, датчики открытия корпуса, защита от магнитов, отправка тревоги при попытке взлома.

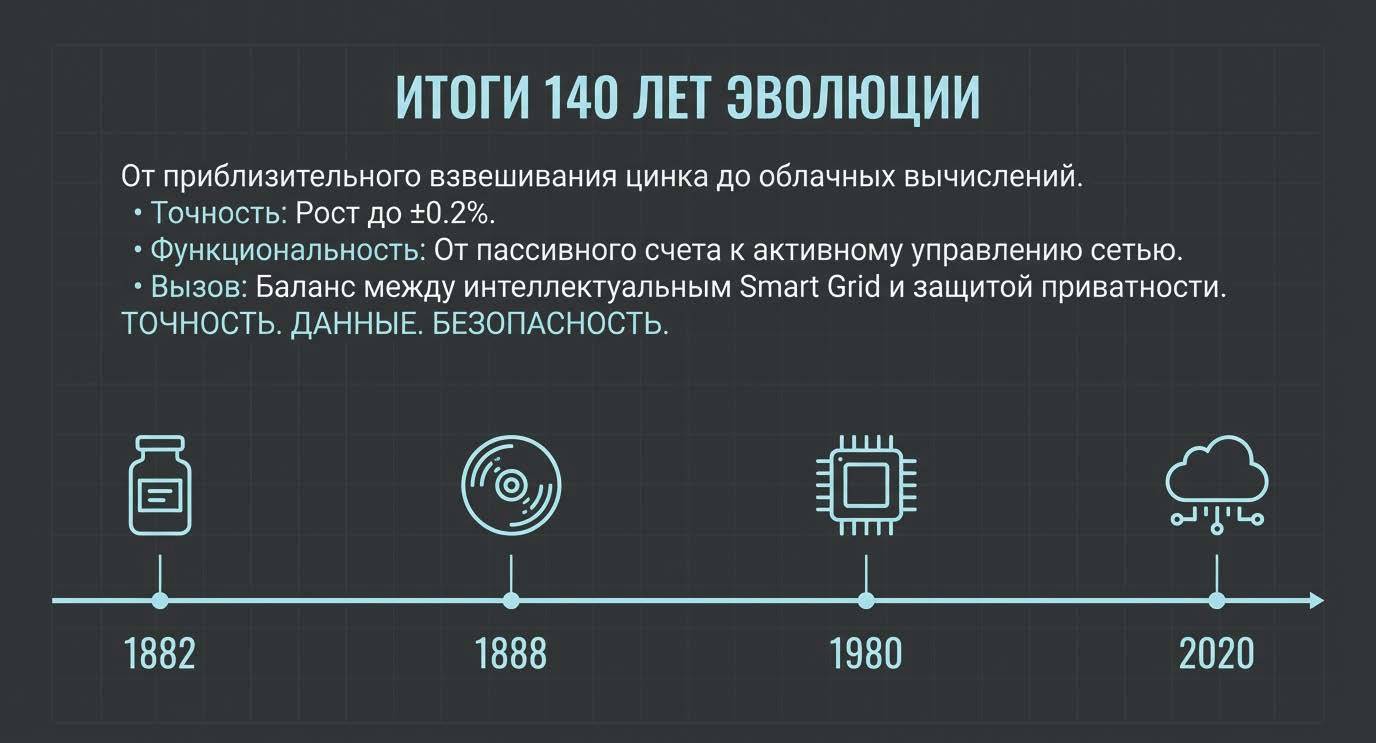

Эволюция от индукционных счётчиков Шелленберга (1888, 120000 продаж за 10 лет) к Smart Meters (2020-е, >1 млрд установок глобально) увеличила точность в 5 раз, добавила многотарифность, дистанционное управление и интеграцию с ВИЭ, но потребовала решения проблем конфиденциальности и кибербезопасности через шифрование и ограничение доступа.
