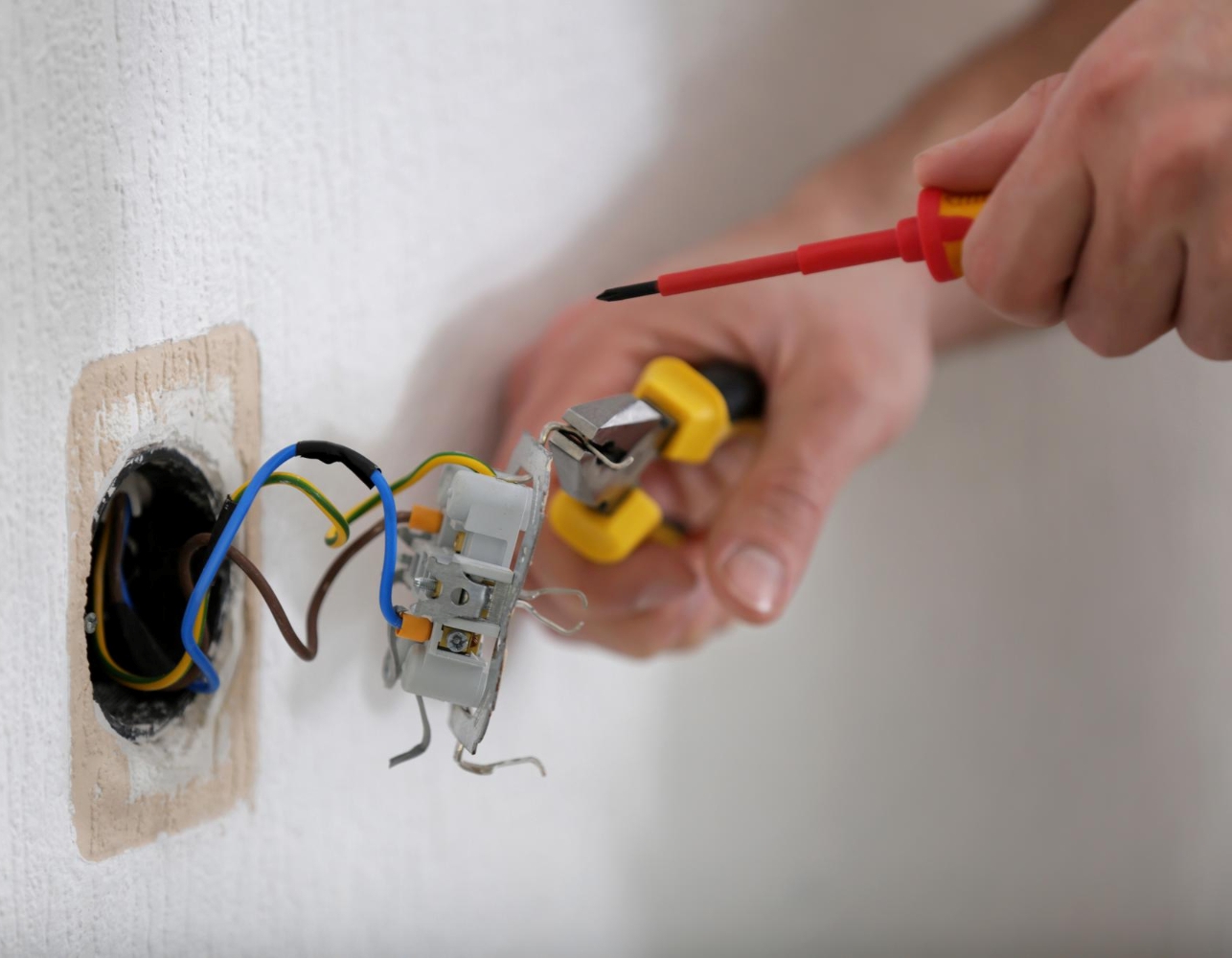

Правила устройства электроустановок (ПУЭ-7) - базовый документ, который определяет, как должны быть спроектированы и смонтированы электроустановки, чтобы быть безопасными и надёжными.
Статистика производственного травматизма показывает, что до трети электротравм прямо связаны с дефектами монтажа, то есть с нарушением требований нормативов на стадии выполнения работ. При этом типовые ошибки повторяются из объекта в объект, а их последствия - от выходов из строя оборудования до пожаров и гибели людей.
Ниже рассмотрены наиболее распространённые нарушения ПУЭ-7, которые допускаются при электромонтаже, и то, к чему они приводят с точки зрения электробезопасности и пожарной безопасности.
Неправильный выбор сечения проводников и способа прокладки
ПУЭ-7 и стандарты по электропроводкам требуют выбирать сечение проводников по допустимому току, способу прокладки, температуре окружающей среды и условиям охлаждения, а также соблюдать минимально допустимые сечения для стационарной проводки (не менее 1 мм2 по меди и 2,5 мм2 по алюминию).
На практике же массово используется провод меньшего сечения (часто шнуры типа ПУНП, ПВС, ШВВП 0,75 мм2) в качестве стационарной проводки, особенно для освещения и маломощных групп.
Ещё одна типичная проблема - выбор марки кабеля, не соответствующей способу прокладки: изолированные провода без защитной оболочки закладываются в стяжку или под штукатурку, тогда как ПУЭ разрешает скрытую прокладку в конструкциях только для кабелей или проводов в трубах и коробах.
Последствия таких нарушений предсказуемы. Заниженное сечение приводит к перегреву жил при длительной нагрузке, ускоренному старению и растрескиванию изоляции.
В условиях плотной укладки в штробах или кабель-каналах, где теплоотвод затруднён, температура может расти до значений, когда начинается углеродизация изоляции и дуговые пробои, что создаёт прямой пожарный риск.
Неправильная марка кабеля в средах с повышенной влажностью или механическими воздействиями повышает вероятность повреждения оболочки, пробоя на конструкцию и поражения человека током при прикосновении.
Скрытые, недоступные соединения и скрутки
Пункт 2.1.23 ПУЭ требует, чтобы места соединения и ответвления проводов были доступны для осмотра и ремонта, распределительные коробки должны иметь возможность открытия без разрушения отделки. Тем не менее, на практике коробки часто замуровываются в штукатурку или закрываются несъёмными декоративными элементами, а соединения выполняются прямо в толще строительных конструкций.
Второе типичное нарушение - соединение проводников простой скруткой вместо применения клемм, опрессовки, сварки или пайки, как того требуют нормы. Новая плотная скрутка действительно может иметь низкое переходное сопротивление, но со временем под действием температурных циклов, ползучести металла и окисления контакт ослабевает.
Реальные последствия здесь двоякие. Во-первых, скрытые и недоступные соединения делают невозможной нормальную диагностику и ремонт. Любая неисправность превращается в вскрытие отделки и разрушение конструкций, из-за чего ремонт часто откладывают или выполняют компромиссно.
Во-вторых, деградация скрутки приводит к локальному нагреву, обугливанию изоляции и, в конечном итоге, к дуговому разряду внутри стены или перекрытия, что особенно опасно в горючих конструкциях.
Статьи по электробезопасности отмечают, что некачественные контактные соединения - одна из главных причин повреждения электропроводки в быту.
Нарушения в системе заземления и уравнивания потенциалов
ПУЭ-7 в главе 1.7 требует организовывать систему заземления так, чтобы при повреждениях изоляции токи замыкания на корпус обеспечивали быстрое срабатывание защиты, а все открытые проводящие части были соединены с системой уравнивания потенциалов. На практике чаще всего встречаются следующие нарушения:
- заниженное сечение заземляющего проводника и экономия на материале контура;
- отсутствие повторных заземлений на протяжённых линиях;
- объединение рабочего нуля и защитного проводника в потребительских щитах после точки разделения PEN;
- шлейфовое подключение PE через контакты розеток.
Эти нарушения подробно описываются в обзорах типичных ошибок и рассматриваются как одни из самых опасных.
При завышенном сопротивлении заземляющего устройства ток замыкания оказывается недостаточен для срабатывания автоматического выключателя или предохранителя, из-за чего корпус повреждённого электроприбора длительно находится под опасным потенциалом.
Объединение N и PE после точки разделения приводит к тому, что при обрыве нулевого проводника полный фазный потенциал может оказаться на открытых проводящих частях, доступных человеку.
Статьи по электробезопасности подчёркивают, что значительная доля поражений током связана именно с дефектами монтажа и неправильным присоединением электроприёмников, особенно переносных и передвижных.
Для бытовых установок это означает риск поражения пользователя при прикосновении к металлическому корпусу стиральной машины, бойлера или электроплиты в момент скрытого замыкания на корпус.
Неправильный выбор и применение автоматов и УЗО
ПУЭ-7 и связанные нормативы требуют выбирать аппараты защиты по току, характеристике срабатывания, селективности и назначению, а также предусматривать устройства защитного отключения (УЗО) в помещениях с повышенной опасностью и для групп розеток.
В обзорах типичных нарушений отмечаются такие ошибки, как установка автоматов без расчёта пусковых токов, отсутствие селективности между вводными и групповыми автоматами, применение одного общего УЗО на слишком большое количество линий, а также полное отсутствие УЗО в ванных комнатах и других влажных зонах.
Неправильно выбранный автомат может не отключить линию при перегрузке, если его номинал завышен относительно допустимого тока кабеля, что ведёт к перегреву проводки и пожарной опасности.
Обратная крайность - заведомо заниженные номиналы и отсутствие селективности - приводит к частым отключениям вводных аппаратов, из-за чего пользователи заменяют автоматы на более «крепкие» или вообще убирают защитные устройства.
Отсутствие УЗО в цепях розеток влажных помещений увеличивает риск смертельного поражения током при появлении токов утечки через тело человека, особенно с учётом того, что уже 0,1 А при прохождении через организм может быть смертельно опасным.
Переполненные кабель-каналы, гофры и нарушение расстояний
ПУЭ и профильные стандарты ограничивают коэффициент заполнения труб, коробов и кабель-каналов, а также устанавливают минимальные расстояния между параллельно проложенными кабелями и другими коммуникациями.
Практика показывает, что это требование систематически игнорируется: каналы и гофры забивают под завязку, иногда смешивая силовые и слаботочные линии, не оставляя резервного объёма.
При плотной укладке ухудшается теплоотвод от токоведущих жил, и фактическая допустимая токовая нагрузка кабельной группы оказывается ниже табличной.
В результате даже формально «правильное» сечение начинает работать в режиме постоянного перегрева, ускоряя старение изоляции и повышая вероятность термического разрушения оболочки.
В случае аварийных режимов - перегрузки или короткого замыкания - температурный подъём в пучке будет выше, что облегчает развитие пожара и распространение горения вдоль трассы.
Нарушение цветовой маркировки и отсутствие исполнительной документации
Нормативные документы требуют однозначной цветовой маркировки фазных, нулевых и защитных проводников, а также наличия схем и маркировки электрощитов и линий, соответствующих фактическому состоянию установки.
Тем не менее, часты случаи, когда цветовая маркировка игнорируется, жилы подключаются «как попало», а исполнительная документация вовсе отсутствует или не обновляется по мере изменений.
С точки зрения безопасности это создаёт мину замедленного действия. Любой последующий ремонт или доработка проводки вынуждает электромонтёра ориентироваться «по месту», что повышает вероятность ошибочного отключения или перепутывания фазных и нулевых цепей.
При работе под напряжением или при недостаточном контроле это напрямую увеличивает риск поражения током обслуживающего персонала. Отсутствие схем и маркировки в щитах затрудняет локализацию аварий и удлиняет время, в течение которого повреждённый участок остаётся под напряжением, а также препятствует нормальному расследованию причин инцидента.
Игнорирование требований к доступу и размещению электрооборудования
ПУЭ-7 устанавливает требования к удобству и безопасности доступа к электрооборудованию, щитам и коммутационной аппаратуре, включая минимальные проходы, зоны обслуживания и запрет на размещение щитов в помещениях с повышенной влажностью и взрыво- или пожароопасной средой без дополнительных мер защиты.
Массовое нарушение - размещение щитов и распределительных коробок за мебелью, в тесных нишах, санузлах и других труднодоступных местах, а также их закрытие несъёмными декоративными панелями.
Такие решения ухудшают условия теплоотвода для аппаратуры, повышая вероятность перегрева автоматов и клемм, особенно при высоких токах нагрузки. Кроме того, при возникновении аварийной ситуации (дым, запах горелой изоляции, искрение) невозможность быстро открыть щит или добраться до отключающего аппарата увеличивает время воздействия опасных факторов - тока, дыма, высокой температуры - на людей и имущество. Это же усложняет работу аварийных служб и повышает вероятность тяжёлых последствий.
Почему нарушения ПУЭ-7 так распространены
Анализ публикаций по электробезопасности и обзоров типичных дефектов монтажа показывает, что большинство нарушений ПУЭ-7 обусловлено не только нехваткой знаний, но и экономическими и организационными причинами.
Заказчики стремятся минимизировать затраты на материалы и работы, выбирают дешёвых исполнителей без должной квалификации, а сами исполнители нередко сокращают трудоёмкость за счёт «упрощений», напрямую противоречащих нормативам.
Контролирующие органы и службы технической эксплуатации фиксируют, что значительная доля электротравм и аварий в электроустановках прямо связана с дефектами монтажа и нарушениями ПУЭ и других нормативных документов.
При этом в руководящих документах по безопасности подчёркивается: ПУЭ и сопутствующие правила создавались на основе анализа реальных несчастных случаев и аварий, а потому каждое формальное требование в них отражает уже случившуюся проблему, а не гипотетический риск.
Понимание причин и последствий типичных нарушений ПУЭ-7 важно не только для электромонтёров, но и для проектировщиков, технадзора и заказчиков: только совместными усилиями можно обеспечить, чтобы электроустановки были не просто работоспособными, но и действительно безопасными на протяжении всего срока службы.
Андрей Повный
