Подготовка и планирование электромонтажных работ: от нормативной базы до выхода на объект

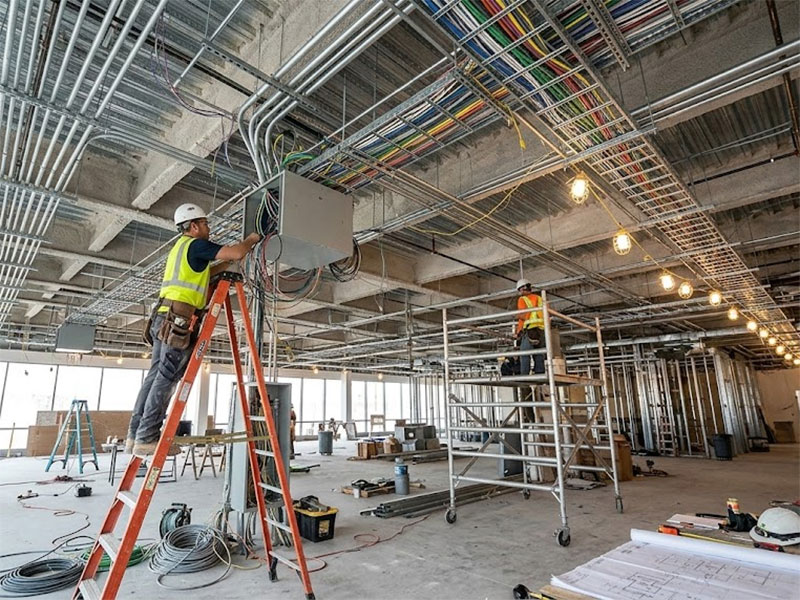

Электромонтаж принято считать делом сугубо прикладным: взял инструмент — и пошёл тянуть кабели. Однако за любым профессионально выполненным объектом стоит колоссальная подготовительная работа, которую не видно с первого взгляда, но именно она определяет конечный результат — как с точки зрения качества и безопасности, так и с точки зрения соблюдения сроков.

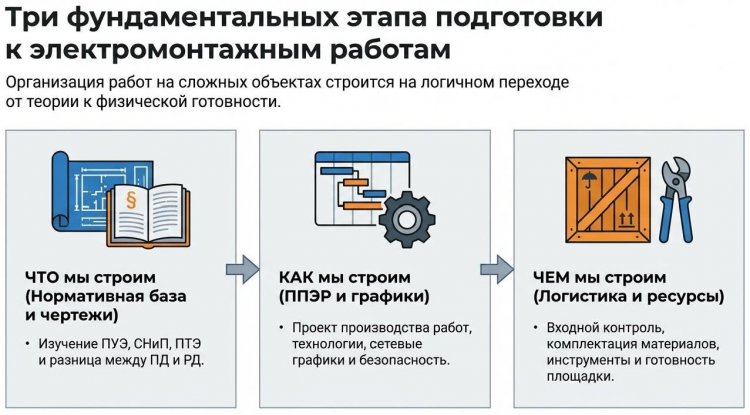

Три вопроса, на которые нужно ответить до начала работ

Организация электромонтажа на любом промышленном или строительном объекте строится на логичной триаде: что мы строим, как мы это строим и чем мы строим.

Ответ на первый вопрос даёт нормативная и проектная документация. Второй вопрос решается через разработку проекта производства электромонтажных работ — ППЭР. Третий — через грамотную логистику и входной контроль оборудования. Ни один из этих этапов нельзя пропустить без последствий для всего проекта.

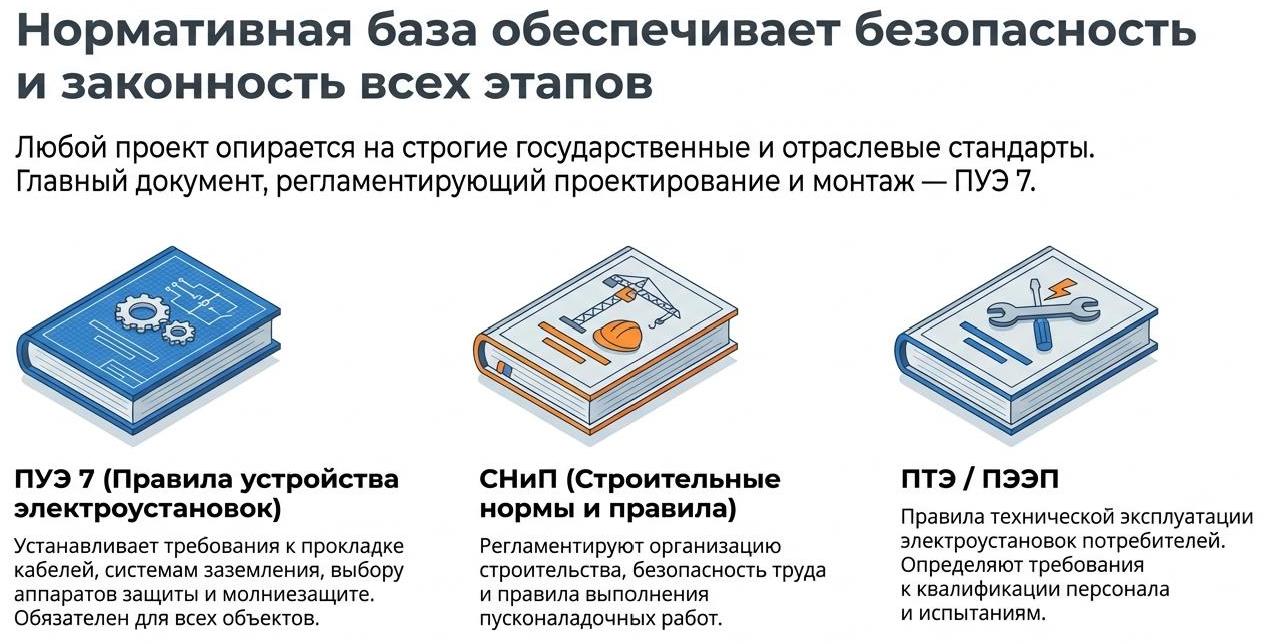

Нормативная база: от ПУЭ до СНиП

В основе любого электромонтажа лежат Правила устройства электроустановок — ПУЭ седьмого издания. Это не рекомендательный документ и не свод советов, а обязательные требования для всех без исключения объектов: от жилой квартиры до промышленного предприятия.

ПУЭ регламентирует способы прокладки кабелей, системы заземления (TN-S, TN-C, TN-C-S, TT, IT), выбор аппаратов защиты и молниезащиту — и неправильный выбор, скажем, УЗО или автоматического выключателя может привести к пожару или гибели человека.

Параллельно с ПУЭ действуют строительные нормы и правила (СНиП), которые регулируют уже не техническую, а организационную сторону: как оборудована площадка, какие инструктажи прошёл персонал, какие средства защиты обязательны.

СНиП 3.05.06-85 «Электротехнические устройства» — это документ, на основании которого принимаются выполненные электромонтажные работы.

Наконец, ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) устанавливают требования к испытаниям, которые нужно провести после монтажа: сопротивление изоляции должно быть не менее 0,5 МОм для цепей до 1000 В, а сопротивление заземления — не более 4 Ом для сетей 380/220 В.

Проектная и рабочая документация: стратегия и тактика

Проектная документация (ПД) — это документ стратегического уровня. Она проходит государственную экспертизу, получает юридический статус и является основанием для выдачи разрешения на строительство. В ПД содержатся расчёты электрических нагрузок, токов короткого замыкания, схемы электроснабжения и выбор оборудования. Проще говоря, ПД отвечает на вопрос «что должно быть установлено», но не объясняет, как именно это монтировать.

Именно для этого существует рабочая документация (РД) — тактический инструмент, который лежит перед монтажником непосредственно на объекте. РД содержит детальные чертежи с точными размерами и привязками к строительным осям, спецификации с каталожными номерами производителей, технологические карты на сложные операции.

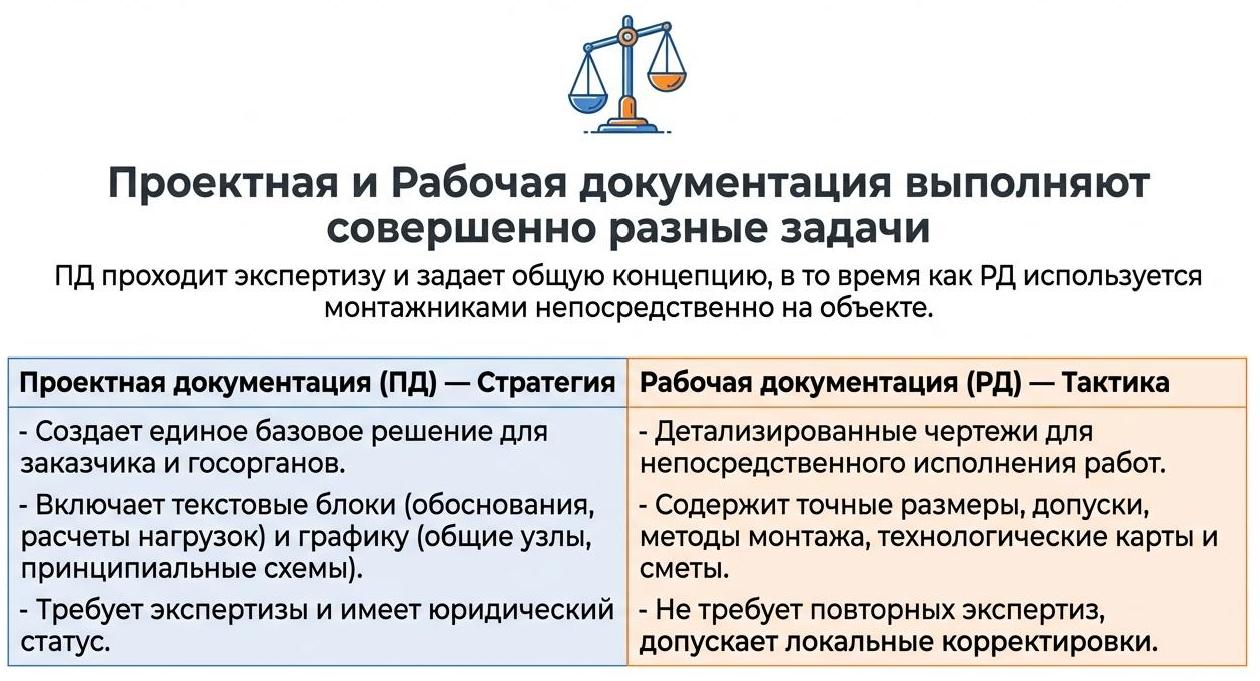

Разница между этими двумя документами принципиальна: если ПД говорит «в помещении №101 установить щит ЩР-101 на 16 А», то РД уточнит точное место крепления, способ его фиксации, трассу подводящего кабеля и схему расключения жил.

ППЭР — сердце организации работ

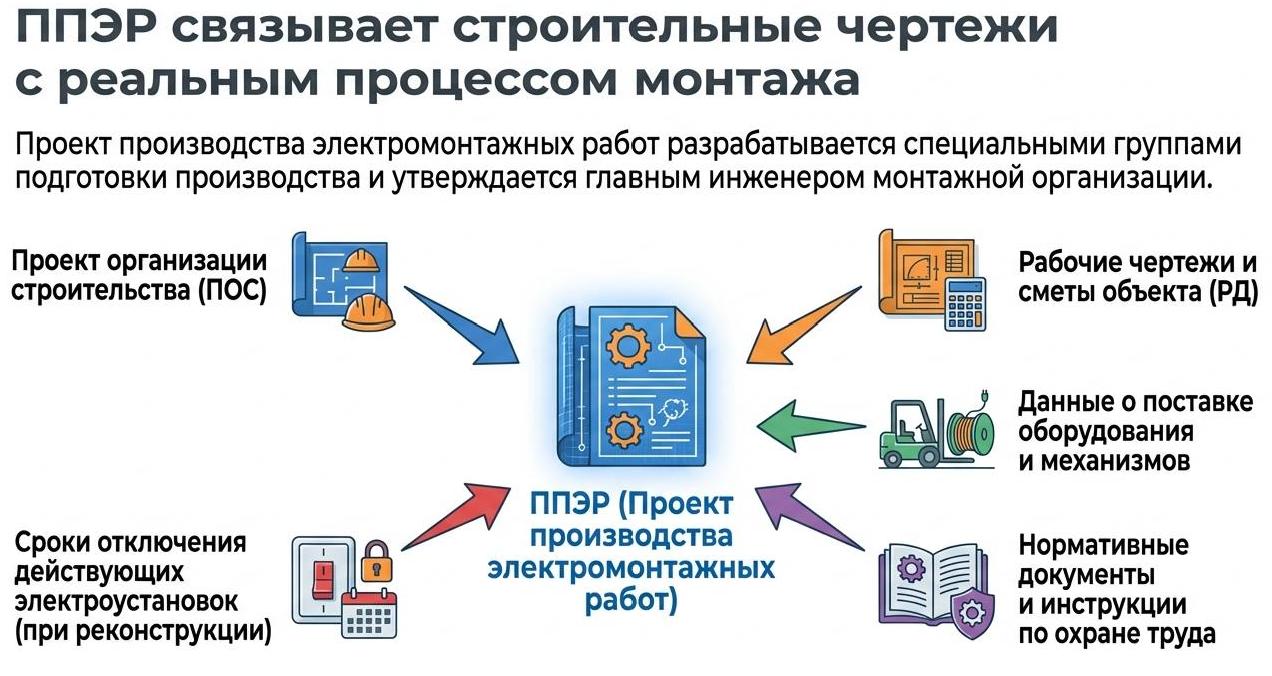

Проект производства электромонтажных работ (ППЭР) — это документ, который связывает строительные чертежи с реальным процессом монтажа. Он разрабатывается на основе рабочей документации, данных о поставках оборудования, нормативных требований и — если объект действующий — условий отключения существующих электроустановок.

Утверждает ППЭР главный инженер монтажной организации, и это не формальность: без утверждённого ППЭР ни один серьёзный объект к производству работ не допускается.

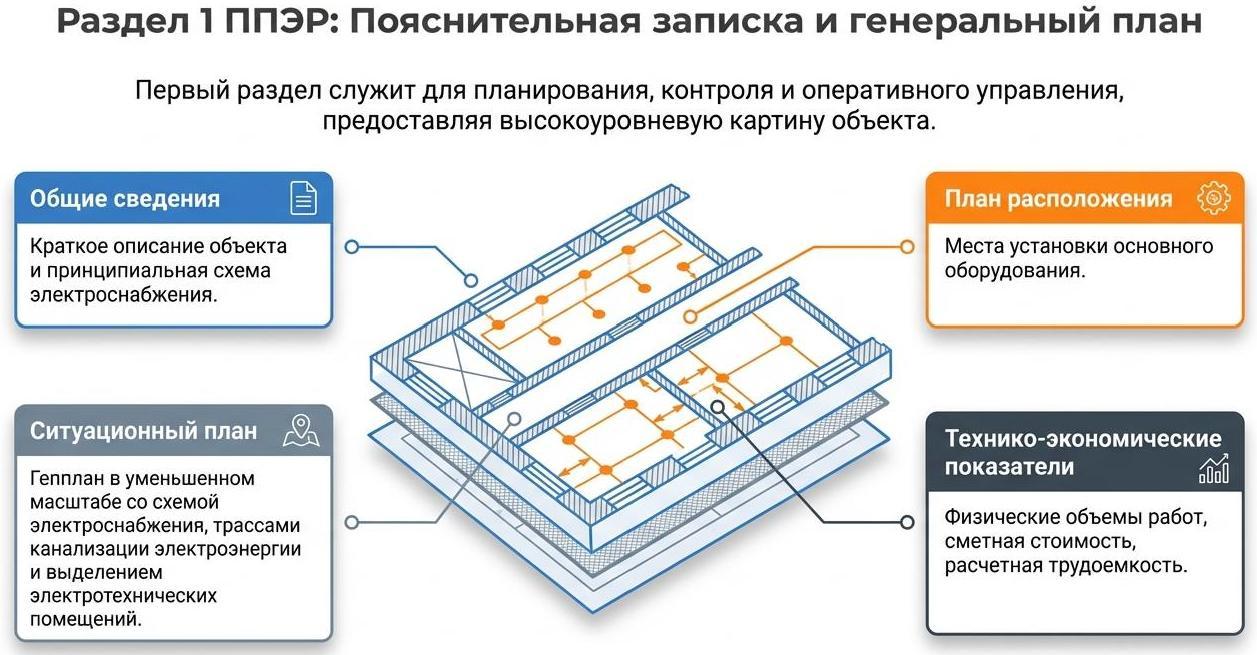

Первый раздел ППЭР даёт общее представление об объекте — его категорию надёжности электроснабжения по ПУЭ (I, II или III), принципиальную схему от подстанции до конечных потребителей, установленную мощность и технико-экономические показатели: километры кабелей, единицы оборудования, трудоёмкость в человеко-днях.

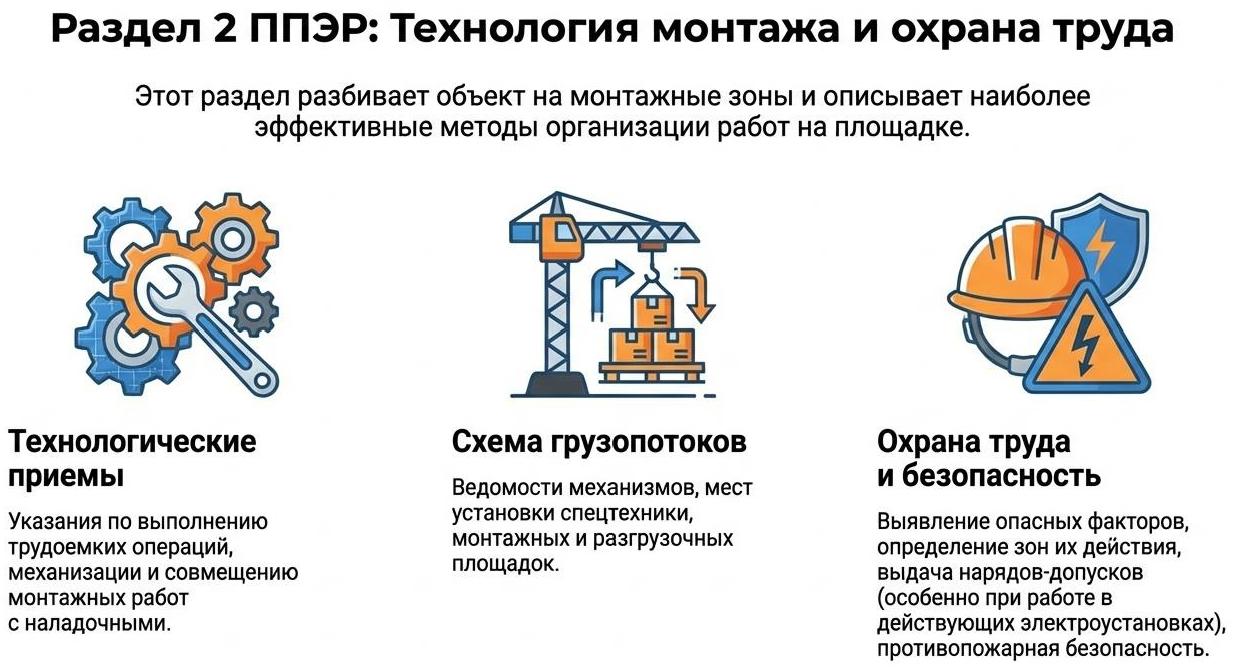

Второй раздел — самый практический. Здесь описываются технологические приёмы прокладки кабельных линий, монтажа распределительных устройств, систем заземления и молниезащиты. В частности, радиусы изгиба силовых кабелей не должны быть менее 10–15 диаметров, а сварка заземляющего контура из полосовой стали выполняется швом длиной не менее 100 мм.

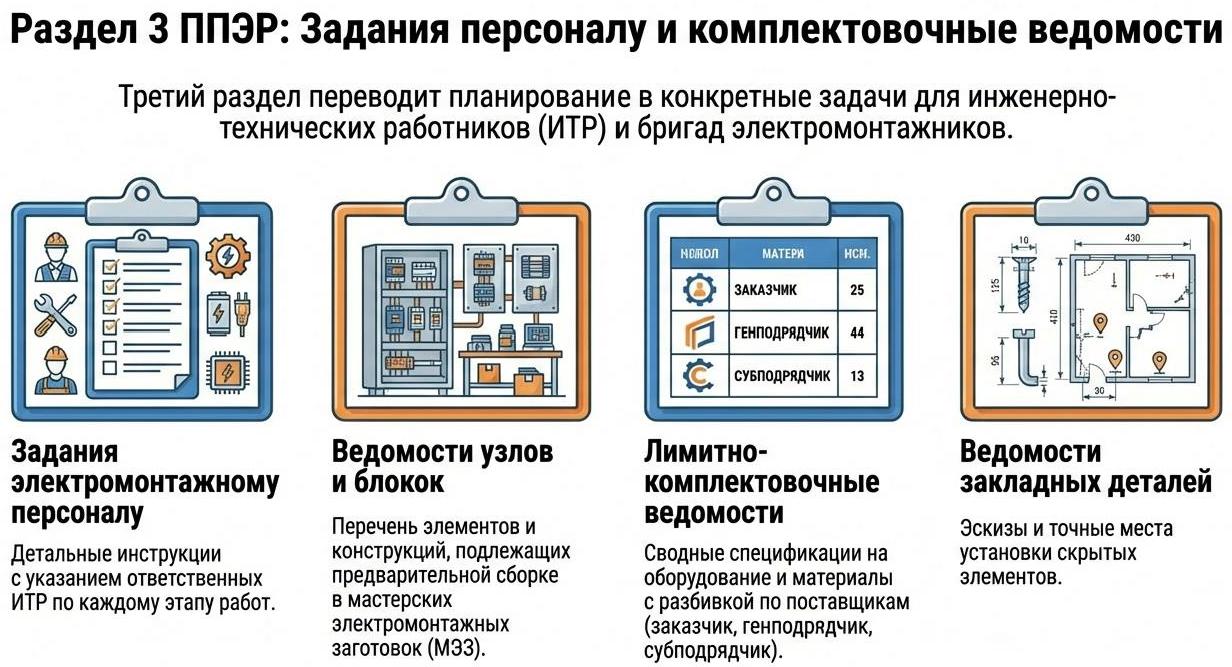

Отдельного внимания заслуживает раздел охраны труда. Он выявляет опасные факторы применительно к конкретному объекту: работу на высоте, в стеснённых пространствах кабельных каналов, в действующих электроустановках при реконструкции.

При работе в действующей электроустановке в обязательном порядке оформляется наряд-допуск, где указывается состав бригады (минимум два человека, у производителя работ — не ниже третьей группы по электробезопасности), перечень мероприятий по подготовке рабочего места и ответственные лица. Перед каждой рабочей сменой проводится целевой инструктаж с записью в журнале.

Сетевые графики: управление временем

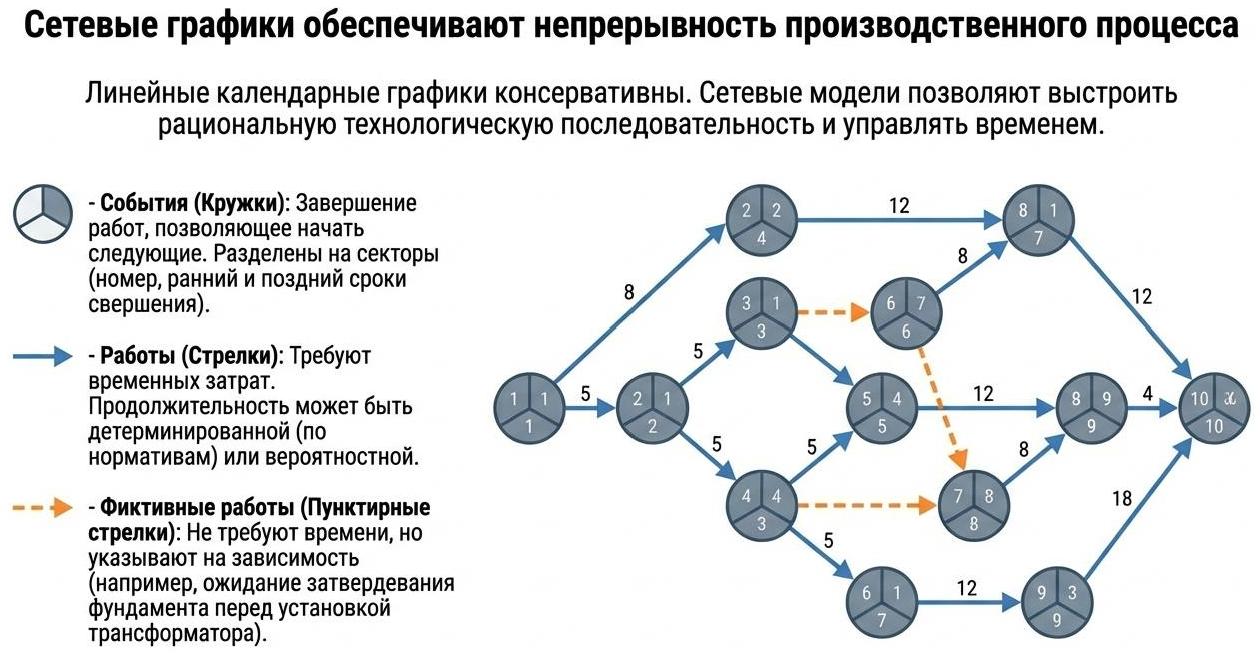

Для управления сроками в ППЭР применяют сетевые модели — они значительно эффективнее привычных линейных диаграмм Ганта. Сеть строится из событий (моментов завершения работ) и самих работ (стрелок с указанием продолжительности).

Ключевое понятие здесь — критический путь: последовательность работ, которая определяет минимальную продолжительность всего проекта. Задержка любой работы на критическом пути автоматически переносит дату сдачи объекта. Именно поэтому при планировании ресурсов в первую очередь усиливают те этапы, которые лежат на критическом пути, — а не самые трудоёмкие в целом.

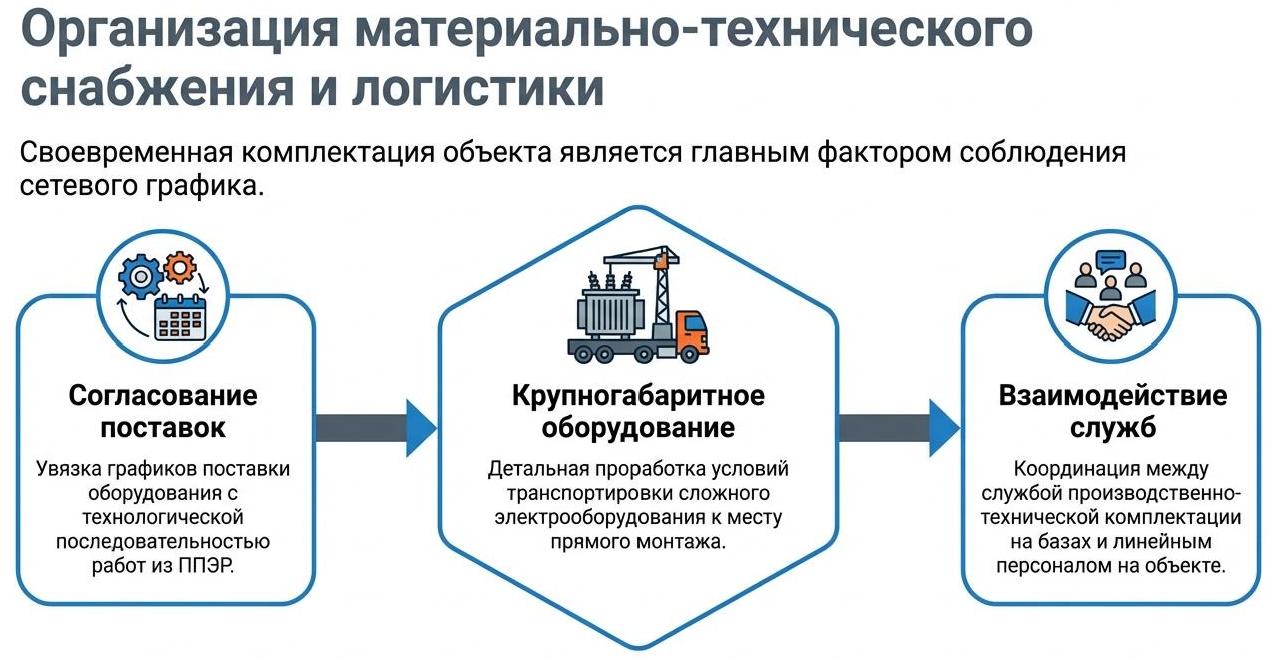

Материально-техническое снабжение и входной контроль

Своевременная комплектация объекта материалами — главный фактор соблюдения сроков. Слишком ранняя поставка создаёт проблемы с хранением и риски хищения, слишком поздняя — останавливает бригаду. Профессиональный подход предполагает, что материалы поступают за 3–5 дней до начала соответствующего этапа работ.

Транспортировка крупногабаритного оборудования — трансформаторов, комплектных распределительных устройств, КТП — требует отдельного согласования маршрутов, подъездных путей и грузоподъёмной техники.

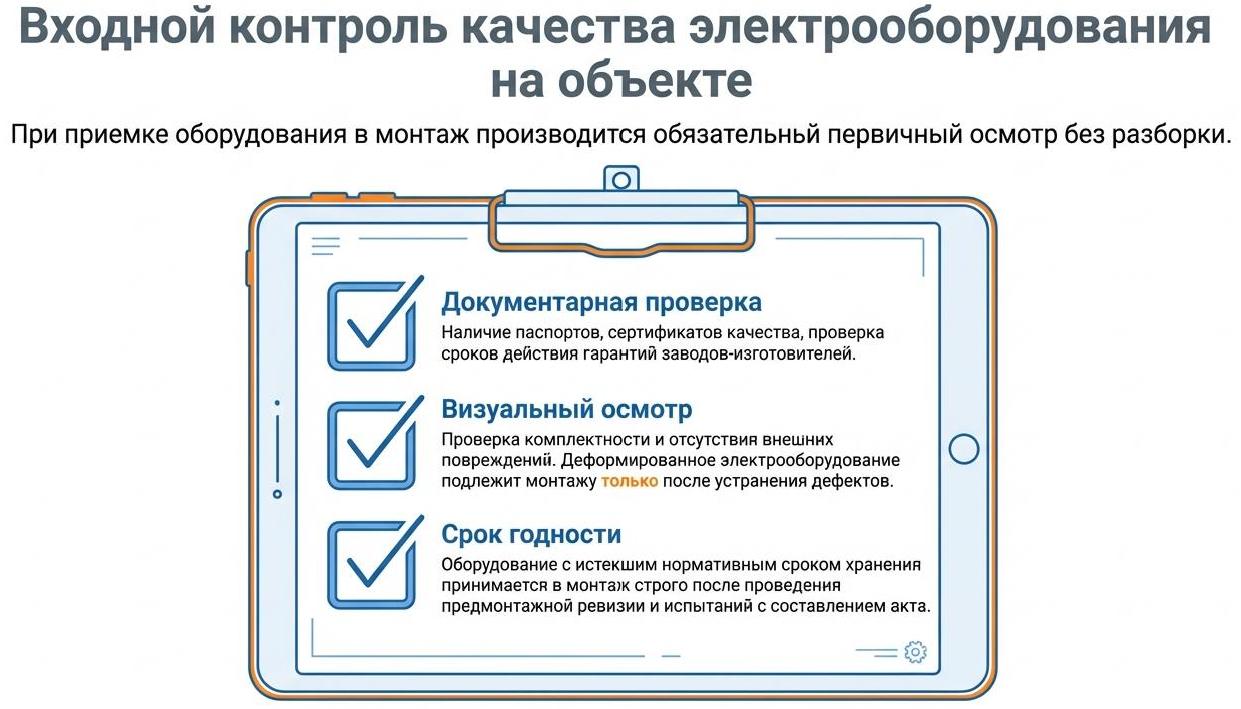

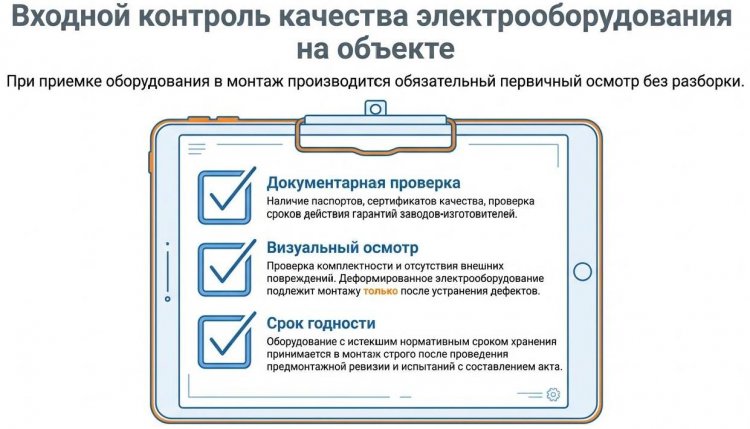

При поступлении оборудования на объект каждая единица проходит входной контроль в два этапа: сначала проверяются документы (паспорт, сертификат соответствия, гарантийный талон), затем — визуальный осмотр на предмет повреждений, трещин корпуса, деформированных контактов, читаемости маркировки.

Если документов нет или срок хранения истёк (для автоматических выключателей и контакторов — 2 года, для кабельной продукции — 5 лет), оборудование принимается в монтаж только после предмонтажной ревизии и испытаний с составлением акта. Кабели на барабанах хранят в вертикальном положении, щитовое оборудование — на поддонах, в крытых помещениях при температуре выше нуля.

Приёмка строительной части

До начала электромонтажных работ площадка должна быть официально передана подрядчику по акту.

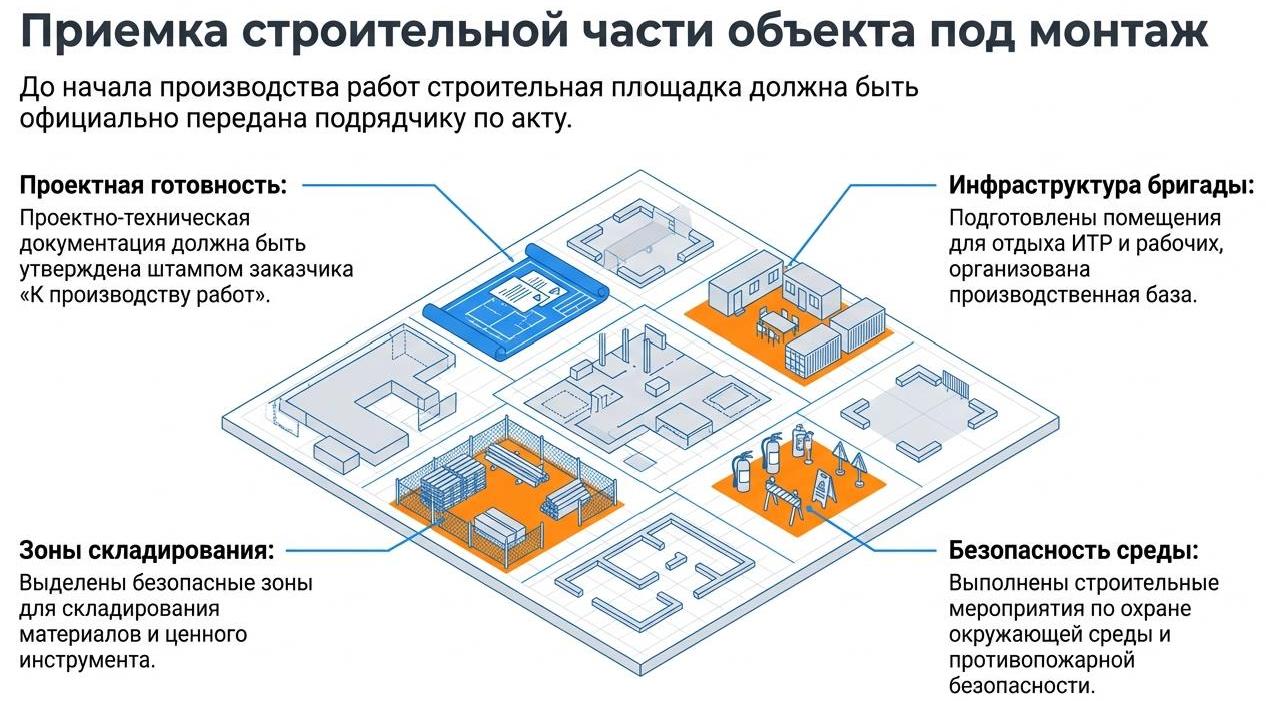

Это не просто бюрократическая формальность — это юридически значимый документ, фиксирующий готовность строительной части: стены и перекрытия доведены до проектных отметок, отверстия для прокладки кабелей выполнены, закладные детали установлены согласно ведомостям, электротехнические помещения очищены от строительного мусора.

Параллельно проверяется наличие временного электроснабжения для электроинструмента и освещения, безопасных зон складирования, санитарно-бытовых условий для бригады.

Закладные детали — гильзы для прохода кабелей сквозь стены и перекрытия, пластины для крепления щитов и лотков — должны быть замоноличены в бетон ещё на этапе строительства. Если их не установили вовремя, придётся сверлить готовый бетон алмазным инструментом, что увеличивает трудоёмкость и создаёт риск повреждения арматуры.

Опытные прорабы проводят предварительный осмотр объекта за 5–7 дней до официальной передачи, чтобы строители успели устранить недостатки до подписания акта.

Технологическая последовательность монтажа

Профессиональный электромонтаж ведётся в строгой технологической последовательности: разметка трасс и сверление отверстий -> монтаж кабельных лотков и труб -> установка вводно-распределительных устройств и щитов -> прокладка силовых и групповых линий -> монтаж оконечных устройств (розетки, выключатели, светильники) -> расключение кабелей в щитах с маркировкой -> испытания изоляции, заземления и защитных аппаратов -> сдача с оформлением исполнительной документации и протоколов испытаний.

Примечательно, что на прокладку кабельных линий уходит 40–50% всего времени монтажа — именно этот этап является критическим с точки зрения управления графиком.

Современный подход предполагает предварительную сборку узлов и блоков в специализированных мастерских электромонтажных заготовок (МЭЗ), а не непосредственно на объекте.

Распределительные щиты в полной сборке, секции шинопроводов, кабельные сборки с опрессованными наконечниками — всё это изготавливается в комфортных цеховых условиях с применением специализированного оборудования, что существенно повышает качество и сокращает время монтажа на объекте.

Установка готового блока всегда быстрее и точнее, чем сборка «по месту» в условиях строительной площадки.
