Перечни элементов, таблицы, примечания и пояснения на электрических схемах



электрические схемыПеречень элементов на электрической схеме

Основные характеристики аппаратов схемы записывают в перечень, оформленный в виде таблицы и заполненный сверху вниз, где указаны номера позиций по заказной спецификации, обозначения по принципиальной электрической схеме, наименование, тип, количество аппаратов, техническая характеристика и примечания.

В перечень элементов вписаны вся аппаратура и приборы данной схемы, а также электрооборудование, заимствованное из других проектов. При этом в примечании к перечню указывают, по проектам какой организации заказывается данное оборудование.

Электрические аппараты и приборы в перечне объединены в группы в зависимости от мест установки. Аппараты и приборы, контакты которых обведены тонкими линиями, в перечень данной схемы не внесены, так как они учтены в перечнях соответствующих схем. Пример оформления перечня элементов приведен рисунке.

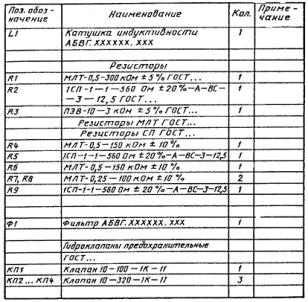

Перечень элементов на электрической схеме

Если схема выполнена на нескольких листах, то перечень элементов помещают на первом листе. Перечень элементов может выполняться также на отдельном листе.

Диаграммы и таблицы включений контактов электрических аппаратов и устройств на схемах

На схемах, в которых используют многопозиционные аппараты (ключи, переключатели, программные устройства и т. п.), помещают диаграммы и таблицы переключений их контактов.

В таблицах приводят данные, отражающие тип аппарата, вид рукоятки (спереди) и схему расположения контактов (сзади), тип рукоятки и пакета, номера контактов и режим работы. Не использованные в схеме контакты обозначаются звездочкой (*). Значение звездочки поясняют в примечании. Над таблицей указывают наименование и буквенно-позиционное обозначение аппарата.

Для всех программных устройств, конечных и путевых выключателей и т. п. на схемах изображают диаграммы их работы с пояснениями. В необходимых случаях приводят циклограммы работы оборудования и аппаратуры.

В качестве примера на рис. 2 приведена диаграмма работы конечных выключателей задвижки. Из диаграммы видно, в каких положениях задвижки контакты замкнуты или разомкнуты.

Диаграмма работы конечных выключателей

Контакты аппаратов данной схемы, занятые в других схемах, изображают на свободном поле чертежа в виде самостоятельных цепей отдельно от основных цепей схемы. Над ними, как правило, помещают поясняющую надпись: «Контакты, используемые в других схемах». Около каждого контакта указаны краткое наименование и номер схемы, а также маркировка цепей из той схемы, в которой этот контакт использован.

Использованные в схеме контакты аппаратов, обмотки которых показаны в других схемах, обводят прямоугольным контуром (тонкой линией). Внутри контура указано позиционное обозначение контакта, около контакта и в примечании — номер схемы, в которой показана обмотка.

Поясняющие технологические схемы, схемы блокировочных зависимостей работы оборудования.

Электрические схемы управления сложными процессами могут быть дополнены на чертежах поясняющей технологической схемой и схемой блокировочных зависимостей работы. Поясняющую схему в большинстве случаев выполняют в упрощенном виде с указанием всех агрегатов, входящих в состав данного технологического узла я участвующих в данной электрической схеме. В схеме блокировочных зависимостей указывается последовательность работы оборудования.

Примечания и пояснения на электрических схемах

Пояснения расшифровывают назначение и наименование каждой электрической цепи. Пояснения выполняют в виде таблиц, которые помещают справа или снизу рассматриваемой цепи в зависимости от горизонтального или вертикального расположения цепей на схеме.

В некоторых случаях могут встретиться краткие текстовые пояснения принципа работы сложных схем.

Примечания к схемам содержат общие сведения, без которых невозможно установить взаимную связь материалов технической документации.

В примечаниях приводят:

  • номера заказных спецификаций на приборы и аппаратуру, занятые в данной схеме;

  • указания по применимости данной схемы для нескольких агрегатов;

  • указания об изменении схем внутренних соединении аппаратов (при необходимости) и уточнения характеристик аппаратов и т. п.;

  • прочие сведения, необходимые в конкретном случае.

При размещении на одном чертеже нескольких схем над каждой схемой указывают ее назначение.

Таблицы применимости в электрических схемах

При использовании схемы для нескольких агрегатов указания по применению помещают в таблице применимости. В таблицу записывают наименования всех агрегатов, работающих по данной схеме, и указания по применению элементов схемы каждого станка или агрегата.
