Кабель ВВГ-нг особенности и виды монтажа

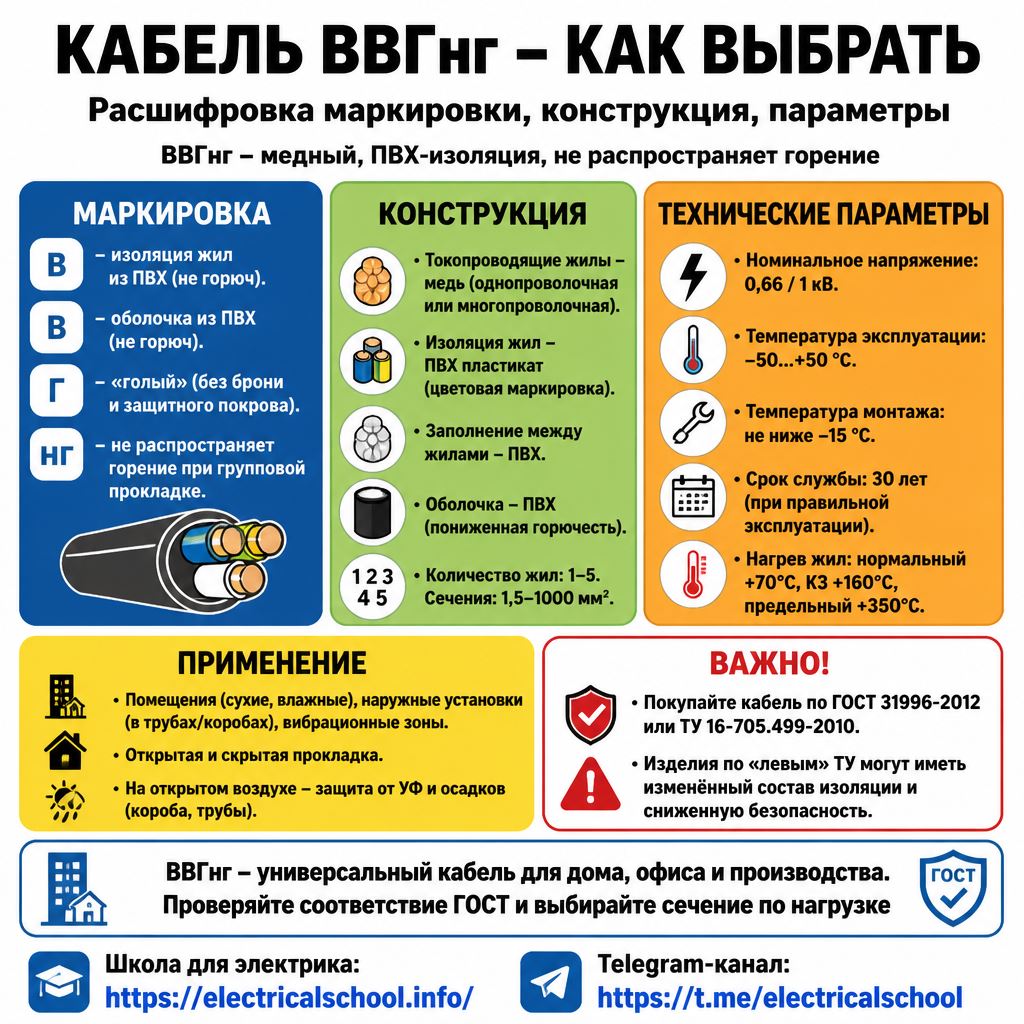

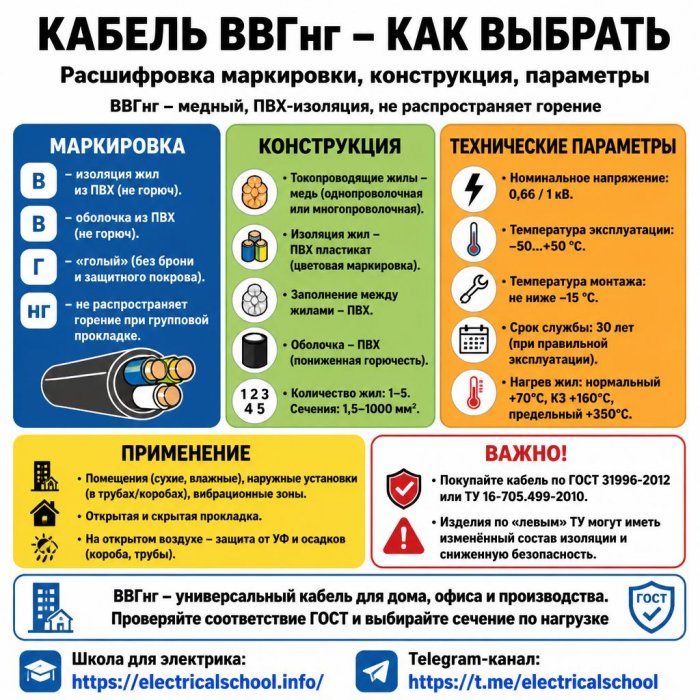

Кабель ВВГ-нг особенности и виды монтажаВВГ-нг – медный гибкий кабель в поливинилхлоридной изоляции, не поддерживающей горение. Имеет как круглое, так и плоское исполнение, что удобно для некоторых видов монтажа. На сегодняшний день кабель марки ВВГ-нг считается самой распространенной кабельной продукцией для монтажа электропроводки, как в жилых, так и в производственных помещениях.

Кабель марки ВВГ-нг согласно техническим характеристикам имеет разное исполнение жил одножильные и многожильные, а согласно ГОСТу массу сечений токопроводящей жилы. Кабель ВВГ-нг рассчитан на рабочее переменное напряжение 660В и выше, частотой 50 Гц. Температура допустимая на токопроводящей жиле + 70 °С, а рабочий диапазон не ограничен для территории Российской Федерации. Допустимая температура при монтаже кабеля ВВГ-нг не ниже -10 °С.

Изгиб при монтаже провода должен составлять, для одножильных кабелей 10 диаметров, а для многопроволочных 7,5 диаметров. Срок службы кабеля этой марки составляет более 30 лет.

Кабель ВВГнг-FRLS

Кабель ВВГнг-FRLS

Виды монтажа кабеля марки ВВГ-нг

1. Открытым способом:

Исходя из технических характеристик кабеля, допускается его открытая прокладка по поверхностям и сооружениям из негорючих или трудногорючих материалов таких как гипс, бетон, кирпич, оштукатуренная поверхность и т.п. Не исключается также открытая прокладка кабеля по подвесным сооружениям, таким как трос и т.п. обеспечивающее надежную прокладку и не дающее возможность механического воздействия на кабель как провисание и растяжение.

При угрозе повреждения кабеля механическим способом должна быть установлена дополнительная защита. Так же дополнительная защита должна быть использована при монтаже кабеля открытым способом по сгораемым деревянным поверхностям и выполнять монтаж следует с применением защиты, таких как кабель канал, гофрорукав, металлорукав, трубы и т.п.

2. Прокладка кабеля по кабеленесущим конструкциям:

К кабеленесущим конструкциям можно отнести трубы, кабельные лотки, короба и т.п. Данный способ монтажа больше подходит для производственных помещений, чем для жилых. При прокладке кабеля в производстве, следует учитывать категорийность помещений в котором, ведется монтаж кабеля и кабеленесущих конструкций, а также факторы окружающей среды.

На кабеленесущих конструкциях допускается прокладка кабеля ВВГ-нг пучком. Количество кабелей в пучке определяется выше перечисленными факторами и техническими характеристиками конструкций, а так же правилами устройства электроустановок.

3. Скрытая прокладка кабеля ВВГ-нг:

Скрытый самый распространенный способ монтажа кабеля в жилых помещениях. Кабель прокладывается в проделанных бороздах, под штукатуркой, в пустотах и т.п. Этот способ не имеет возможности механического повреждения, поэтому не требует дополнительной защиты. Исключения пустоты стен деревянных домов, в которых допускается скрытая прокладка кабеля в негорючих материалах, трубы, металорукав и т.п. Правильность монтажа скрытой прокладке кабеля ВВГ-нг определяется нормативными документами для скрытых электропроводок.

4. Прокладка кабеля в земле:

Кабель ВВГ-нг не рекомендуется для прокладки в земле, поскольку не имеет естественной защиты от механического воздействия, но есть возможность прокладки такого кабеля в земле с применением дополнительной защиты как трубы, тоннели, трубы ПНД и т.д.

Любой из способов монтажа необходимо выполнять согласно нормативным документам, техническим характеристикам электрооборудования, правилам устройства электроустановок (гл. 2.1 Электропроводки) с привлечением квалифицированного персонала имеющих допуск к данному виду работ.
