Про магнитное поле, соленоиды и электромагниты



Магнитное поле электрического тока

Магнитное поле создается не только естественными или искусственными постоянными магнитами, но и проводником, если по нему проходит электрический ток. Следовательно, существует связь между магнитными и электрическими явлениями.

Убедиться в том, что вокруг проводника, по которому проходит ток, образуется магнитное поле, нетрудно. Над подвижной магнитной стрелке параллельно ей поместите прямолинейный проводник и пропустите через него электрический ток. Стрелка займет положение, перпендикулярное проводнику.

Какие же силы могли заставить повернуться магнитную стрелку? Очевидно, силы магнитного поля, возникшего вокруг проводника. Выключите ток, и магнитная стрелка займет свое обычное положение. Это говорит о том, что с выключением тока исчезло и магнитное поле проводника.

Про магнитное поле, соленоиды и электромагниты

Таким образом, проходящий по проводнику электрический ток создает магнитное поле. Чтобы узнать, в какую сторону отклонится магнитная стрелка, применяют правило правой руки. Если расположить над проводником правую руку ладонью вниз так, чтобы направление тока совпадало с направлением пальцев, то отогнутый большой палец покажет направление отклонения северного полюса магнитной стрелки, помещенной под проводником. Пользуясь этим правилом и зная полярность стрелки, можно определить также направление тока в проводнике.

Правило правой руки

Магнитное поле прямолинейного проводника имеет форму концентрических кругов. Если расположить над проводником правую руку ладонью вниз так, чтобы ток как бы выходил из пальцев, то отогнутый большой палец укажет на северный полюс магнитной стрелки.Такое поле называется круговым магнитным полем.

Направление силовых линий кругового поля зависит от направления электрического тока в проводнике и определяется так называемым правилом «буравчика». Если буравчик мысленно ввинчивать по направлению тока, то направление вращения его ручки будет совпадать с направлением магнитных силовых линий поля. Применяя это правило, можно узнать направление тока в проводнике, если известно направление силовых линий поля, созданного этим током.

Возвращаясь к опыту с магнитной стрелкой, можно убедиться в том, что она всегда располагается своим северным концом по направлению силовых линий магнитного поля.

Итак, вокруг прямолинейного проводника, по которому проходит электрический ток, возникает магнитное поле. Оно имеет форму концентрических кругов и называется круговым магнитным полем.

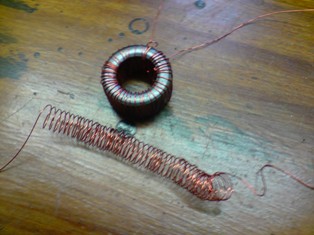

Соленоид. Магнитное поле соленоида

Магнитное поле возникает вокруг любого проводника независимо от его формы при условии, что по проводнику проходит электрический ток.

В электротехнике мы имеем дело с различного рода катушками, состоящими из ряда витков. Для изучения интересующего нас магнитного поля катушки рассмотрим сначала, какую форму имеет магнитное поле одного витка.

Про магнитное поле, соленоиды и электромагниты

Представим себе виток толстого провода, пронизывающий лист картона и присоединенный к источнику тока. Когда через виток проходит электрический ток, то вокруг каждой отдельной части витка образуется круговое магнитное поле. По правилу «буравчика» нетрудно определить, что магнитные силовые линии внутри витка имеют одинаковое направление (к нам или от нас, в зависимости от направления тока в витке), причем они выходят с одной стороны витка и входят в другую сторону. Ряд таких витков, имеющий форму спирали, представляет собой так называемый соленоид (катушку).

Вокруг соленоида, при прохождении через него тока, образуется магнитное поле. Оно получается в результате сложения магнитных полей каждого витка и по форме напоминает магнитное поле прямолинейного магнита. Силовые линии магнитного поля соленоида, так же как и в прямолинейном магните, выходят из одного конца соленоида и возвращаются в другой. Внутри соленоида они имеют одинаковое направление. Таким образом, концы соленоида обладают полярностью. Тот конец, из которого выходят силовые линии, является северным полюсом соленоида, а конец, в который силовые линии входят, — его южным полюсом.

Полюса соленоида можно определить по правилу правой руки, но для этого надо знать направление тока в его витках. Если наложить на соленоид правую руку ладонью вниз, так чтобы ток как бы выходил из пальцев, то отогнутый большой палец укажет на северный полюс соленоида. Из этого правила следует, что полярность соленоида зависит от направления тока в нем. В этом нетрудно убедиться практически, поднеся к одному из полюсов соленоида магнитную стрелку и затем изменив направление тока в соленоиде. Стрелка моментально повернется на 180°, т. е. укажет на то, что полюсы соленоида изменились.

Соленоид обладает свойством втягивать в себя легкие железные предметы. Если внутрь соленоида поместить стальной брусок, то через некоторое время под действием магнитного поля соленоида брусок намагнитится. Этот способ применяют при изготовлении постоянных магнитов.

Про магнитное поле, соленоиды и электромагниты

Электромагниты

Электромагнит представляет собой катушку (соленоид) с помещенным внутрь нее железным сердечником. Формы и размеры электромагнитов разнообразны, однако общее устройство всех их одинаково.

Катушка электромагнита представляет собой каркас, изготовленный чаще всего из прессшпана или фибры и имеющий различные формы в зависимости от назначения электромагнита. На каркас намотана в несколько слоев медная изолированная проволока — обмотка электромагнита. Она имеет различночисло витков и изготовляется из проволоки различного диаметра, в зависимости от назначения электромагнита.

Для предохранения изоляции обмотки от механических повреждений обмотку покрывают одним или несколькими слоями бумаги или каким-либо другим изолирующим материалом. Начало и конец обмотки выводят наружу и присоединяют к выводным клеммам, укрепленным на каркасе, или к гибким проводникам с наконечниками на концах.

Катушка электромагнитаКатушка электромагнита насажена на сердечник из мягкого, отожженного железа или сплавов железа с кремнием, никелем и т. д. Такое железо обладает наименьшим остаточным магнетизмом. Сердечники чаще всего делают составными из тонких листов, изолированных друг от друга. Формы сердечников могут быть различными, в зависимости от назначения электромагнита.

Если по обмотке электромагнита пропустить электрический ток, то вокруг обмотки образуется магнитное поле, которое намагничивает сердечник. Так как сердечник сделан из мягкого железа, то он намагнитится мгновенно. Если затем выключить ток, то магнитные свойства сердечника также быстро исчезнут, и он перестанет быть магнитом. Полюсы электромагнита, как и соленоида, определяются по правилу правой руки. Если в обмотке электромагнита изменить направление тока, то в соответствии с этим изменится и полярность электромагнита.

Действие электромагнита подобно действию постоянного магнита. Однако между ними есть большая разница. Постоянный магнит всегда обладает магнитными свойствами, а электромагнит— только тогда, когда по его обмотке проходит электрический ток.

Кроме того, сила притяжения постоянного магнита неизменна, так как неизменен магнитный поток постоянного магнита. Сила же притяжения электромагнита не является величиной постоянной. Один и тот же электромагнитможет обладать различной силой притяжения. Сила притяжения всякого магнита зависит от величины его магнитного потока.

Про магнитное поле, соленоиды и электромагниты

Сила притяжения электромагнита, а следовательно, и его магнитный поток зависят от величины тока, проходящего через обмотку этого электромагнита. Чем больше ток, тем больше сила притяжения электромагнита, и, наоборот, чем меньше ток в обмотке электромагнита, тем с меньшей силой он притягивает к себе магнитные тела.

катушка электромагнитаНо для различных по своему устройству и размерам электромагнитов сила их притяжения зависит не только от величины тока в обмотке. Если, например, взять два электромагнита одинакового устройства и размеров, но один с небольшим числом витков обмотки, а другой — с гораздо большим, то нетрудно убедиться, что при одном и том же токе сила притяжения последнего будет гораздо больше. Действительно, чем больше число витков обмотки, тем большее при данном токе создается вокруг этой обмотки магнитное поле, так как оно слагается из магнитных полей каждого витка. Значит, магнитный поток электромагнита, а следовательно, и сила его притяжения будут тем больше, чем большее количество витков имеет обмотка.

Есть еще одна причина, влияющая на величину магнитного потока электромагнита. Это — качество его магнитной цепи. Магнитной цепью называется путь, по которому замыкается магнитный поток. Магнитная цепь обладает определенным магнитным сопротивлением. Магнитное сопротивление зависит от магнитной проницаемости среды, через которую проходит магнитный поток. Чем больше магнитная проницаемость этой среды, тем меньше ее магнитное сопротивление.

электромагнитТак как магнитная проницаемость ферромагнитных тел (железа, стали) во много раз больше магнитной проницаемости воздуха, поэтому выгоднее делать электромагниты так, чтобы их магнитная цепь не содержала в себе воздушных участков. Произведение силы тока на число витков обмотки электромагнита называется магнитодвижущей силой. Магнитодвижущая сила измеряется числом ампер-витков.

Например, по обмотке электромагнита, имеющего 1200 витков, проходит ток силой 50 ма. Магнитодвижущая сила такого электромагнита равна 0,05 х 1200 = 60 ампер-витков.

Действие магнитодвижущей силы аналогично действию электродвижущей силы в электрической цепи. Подобно тому как ЭДС является причиной возникновения электрического тока, магнитодвижущая сила создает магнитный поток в электромагните. Точно так же, как в электрической цепи с увеличением ЭДС увеличивается ток в цени, так и в магнитной цепи с увеличением магнитодвижущей силы увеличивается магнитный поток.

Действие магнитного сопротивления аналогично действию электрического сопротивления цепи. Как с увеличением сопротивления электрической цепи уменьшается ток, так и в магнитной цепи увеличение магнитного сопротивления вызывает уменьшение магнитного потока.

Зависимость магнитного потока электромагнита от магнитодвижущей силы и его магнитного сопротивления можно выразить формулой, аналогичной формуле закона Ома: магнитодвижущая сила = (магнитный поток/ магнитное сопротивление)

Магнитный поток равен магнитодвижущей силе, деленной на магнитное сопротивление.

Число витков обмотки и магнитное сопротивление для каждого электромагнита есть величина постоянная. Поэтому магнитный поток данного электромагнита изменяется только с изменением тока, проходящего по обмотке. Так как сила притяжения электромагнита обусловливается его магнитным потоком, то, чтобы увеличить (или уменьшить) силу притяжения электромагнита, надо соответственно увеличить (или уменьшить) ток в его обмотке.

Поляризованный электромагнит

Поляризованный электромагнит представляет собой соединение постоянного магнита с электромагнитом. Он устроен таким образом. К полюсам постоянного магнита прикреплены так называемые полюсные надставки из мягкого железа. Каждая полюсная надставка служит сердечником электромагнита, на нее насаживается катушка с обмоткой. Обе обмотки соединяются между собой последовательно.

Так как полюсные надставки непосредственно присоединены к полюсам постоянного магнита, то они обладают магнитными свойствами и при отсутствии тока в обмотках; при этом сила притяжения их неизменна и обусловливается магнитным потоком постоянного магнита.

Действие поляризованного электромагнита заключается в том, что при прохождении тока по его обмоткам сила притяжения его полюсов возрастает или уменьшается в зависимости от величины и направления тока в обмотках. На этом свойстве поляризованного электромагнита основано действие электромагнитных поляризованных реле и других электротехнических устройств.

Действие магнитного поля на проводник с током

Если в магнитное поле поместить проводник так, чтобы он был расположен перпендикулярно силовым линиям поля, и пропустить по этому проводнику электрический ток, то проводник придет в движение и будет выталкиваться из магнитного поля.

В результате взаимодействия магнитного поля с электрическим током проводник приходит в движение, т. е. электрическая энергия превращается в механическую.

Сила, с которой проводник выталкивается из магнитного поля, зависит от величины магнитного потока магнита, силы тока в проводнике и длины той части проводника, которую пересекают силовые линии поля. Направление действия этой силы, т. е. направление движения проводника, зависит от направления тока в проводнике и определяется по правилу левой руки.

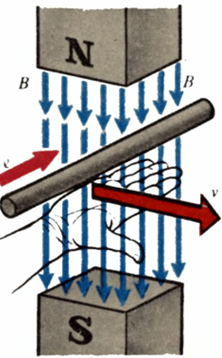

Если держать ладонь левой руки так, чтобы в нее входили магнитные силовые линии поля, а вытянутые четыре пальца были обращены по направлению тока в проводнике, то отогнутый большой палец укажет направление движения проводника. Применяя это правило, надо помнить, что силовые линии поля выходят из северного полюса магнита.
