Автоматические выключатели АВВ SACE Tmax

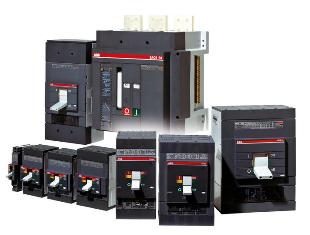

Автоматические выключатели АВВ SACE Tmax Автоматические выключатели новой серии Tmax концерна ABB разработаны для комплексных решений. Они имеют наилучший уровень исполнения в сочетании с простотой выбора и монтажа. Технология выключателей последнего поколения позволяет объединить защитные расцепители с блоками обмена данными в одном корпусе. Вместе с Tmax у вас все под рукой – любые аксессуары и выводы для подключения. Серия Tmax расширяет свободу действий!

Было не просто найти решения, которые могли бы позволить автоматическим выключателям достичь такого высокого уровня исполнения при малых габаритах. Но благодаря опыту, накопленному за десятилетия таким лидером, как концерн ABB, цели были достигнуты. А именно, были созданы малогабаритные автоматические выключатели Т1, Т2, Т3, Т4, Т5, Т6, Т7. Все выключатели оснащены новыми дугогасительными камерами, которые позволяют сократить время гашения дуги. У всех выключателей, начиная с Т1, используется двойная изоляция для большей безопасности.

С самого начала была продумана возможность совместной работы выключателей Tmax T1, T2 и T3, создан единый ассортимент аксессуаров для выключателей. Вы можете выбрать функции и характеристики, которые до настоящего момента нельзя было найти у автоматических выключателей с такими габаритными размерами. Отличная работа до 250 A. Эти три типоразмера имеют много общих характеристик, а единое исполнение по глубине (70 мм) трех типов аппаратов устройства значительно упрощает монтаж.

Tmax T1
Автоматические выключатели АВВ SACE Tmax Благодаря компактным размерам, автоматический выключатель Tmax T1 является уникальным в своем классе. По сравнению с любым другим автоматическим выключателем с аналогичными характеристиками (160 A – 36 кА при 415 В переменного тока), габаритные размеры аппарата значительно меньше (ширина – 76,2 мм, высота – 130 мм, глубина – 70 мм). Помимо крепления на монтажной панели выключатели T1 также могут быть смонтированы на DIN-рейку. Производятся в 3-х и 4-полюсном исполнении на токи от 16 до 160 А с характеристиками (B – 16 кА, C – 25 кА, N – 36 кА). Все автоматические выключатели серии Tmax T1 оснащаются термомагнитными расцепителями (TMD) – тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания фиксированный (10 In). Управление автоматическим выключателем Т1 может осуществляться как вручную, так и при помощи электромагнитного привода.

Tmax T2
Является единственным на рынке автоматическим выключателем на 160 A с такими исключительными характеристиками при крайне ограниченных габаритах (ширина – 90 мм, высота – 130 мм, глубина – 70 мм). Обеспечивает  отключающую способность 85 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 16 до 160 А с характеристиками (N – 36 кА, S – 50 кА, H – 70 кА,  L – 85 кА). Tmax T2 оснащается термомагнитным расцепителем (TMD), тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания фиксированный (10 In); термомагнитным расцепителем (TMG) – для защиты генераторов и длинных кабельных линий, тепловой порог срабатывания регулируется от 0,7 до 1 In, электромагнитный порог срабатывания фиксированный (3 In); регулируемым только магнитным расцепителем защиты (MA), также может быть оснащен электронными расцепителями защиты последнего поколения.

Tmax T3
Является первым автоматическим выключателем на 250 A с уменьшенными габаритами по сравнению с любым другим аналогичным оборудованием (ширина – 105 мм, высота – 150 мм, глубина – 70 мм), позволяя упростить установку автоматических выключателей на ток до 250 А в стандартные распределительные щиты. Фактически, это позволяет значительно облегчить этап проектирования, сборку и монтаж электротехнических конструкций. Обеспечивается отключающая способность 50 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 63 до 250 А с характеристиками (N – 36 кА, S – 50 кА).
Управление автоматическим выключателем Т3 может осуществляться как вручную, так и при помощи электромагнитного привода. Т3 также может защитить электродвигатель при комплектации соответствующими аксессуарами.

Tmax T4
Автоматический выключатель на 320 A в литом корпусе с достаточно малыми габаритами по сравнению с другим аналогичным оборудованием (ширина – 105 мм, высота – 209 мм, глубина – 103,5 мм). Выключатели этого габарита производятся в стационарном, втычном и выкатном исполнении. Автоматические выключатели выкатного исполнения можно выкатывать при закрытой дверце отсека, тем самым повышая безопасность оператора. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А с характеристиками (N – 16 кА, S – 25 кА, H – 36 кА, L – 50 кА, V – 70 кА).
Автоматические выключатели Tmax T4 могут (при условии установки определенных аксессуаров) обеспечивать зонную селективность, могут работать в цепи защиты электродвигателей, а также применяться как выключатели-разъединители.

Tmax T5
Автоматический выключатель на 630 A в литом корпусе с  малыми (ширина – 139,5 мм, высота – 209 мм, глубина – 103,5 мм) размерами. Выключатели Т5 производятся в стационарном, втычном и выкатном исполнении, а управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А.

Tmax T6
Автоматический выключатель на 1000 A в литом корпусе (ширина – 210 мм, высота – 273 мм, глубина – 103,5 мм). Выключатели производятся в стационарном и в выкатном исполнении. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 70 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 20 до 320 А с характеристиками (N – 16 кА, S – 20 кА, H – 36 кА, L – 50 кА). Tmax T6 оснащается термомагнитным расцепителем (TMА),  тепловой порог срабатывания регулируется (от 0,7 до 1 In), электромагнитный порог срабатывания регулируется от 5 до 10 In; регулируемым магнитным расцепителем защиты (MA); электронным расцепителем защиты. Автоматические выключатели Tmax T6 могут, при условии установки определенных аксессуаров, обеспечивать зонную селективность, а также работать в цепи защиты электродвигателей, могут применяться как выключатели-разъединители.

Tmax T7
Автоматический выключатель на 1600 A в литом корпусе  (ширина – 278 мм, высота – 343 мм, глубина – 251 мм). Выключатели этого габарита производятся в стационарном и выкатном исполнении. Управление выключателем производится как вручную, так и при помощи моторного привода. Обеспечивается отключающая способность 60 кА при 415 В переменного тока. Производятся в 3-х и 4-полюсном исполнении на токи от 200 до 1600 А.
Т7 можно устанавливать как горизонтально, так и вертикально; имеются все типы выводов (включая плоские задние ориентируемые выводы) и новая, более быстрая и безопасная, система выкатывания подвижной части. Кроме того, благодаря уменьшенной высоте существенно упрощается проводка кабелей. Новшеством является система быстрого монтажа аксессуаров: отсутствие проводов внутри автоматического выключателя, быстрое, простое и надежное подсоединение к внешней цепи, отсутствие винтов для крепления внешних кабелей питания.

Новая кабельная система блокировки обеспечивает бесспорные преимущества с точки зрения оптимального определения размеров. Благодаря этой системе можно блокировать два автоматических выключателя в любом положении и, самое главное, блокировать выключатель T7 с воздушным автоматическим выключателем. Это решение, ранее представлявшееся невозможным, является идеальным для реализации автоматического переключателя без разрыва тока.

Двойная изоляция
Конструкция выключателей обеспечивает двойную изоляцию между находящимися под напряжением силовыми частями (исключая выводы) и передней частью аппарата, к которой прикасается оператор во время нормальной работы установки. Гнездо для каждого электрического аксессуара полностью отделено от силовой цепи, предотвращая какой-либо риск контакта с находящимися под напряжением элементами. В частности, механизм управления полностью изолирован от токоведущих элементов.

Кроме того, автоматический выключатель имеет утолщенную изоляцию как между находящимися под напряжением внутренними частями, так и между выводами. Фактически, изолирующие расстояния превышают установленные Стандартами IEC, и соответствуют требованиям, предусмотренным Стандартом UL 489 (США).

Прямое управление выключателем
Рычаг управления всегда указывает точное положение подвижных контактов автоматического выключателя и гарантирует надежную и достоверную индикацию в соответствии с указаниями Стандартов IEC 60073 и IEC 60417-2 (I – замкнуты; O – разомкнуты; желто-зеленая линия – разомкнуты вследствие срабатывания защиты). Механизм управления автоматическим выключателем оснащен автономным расцепителем, который обеспечивает срабатывание независимо от усилия на рычаге и скорости осуществления операции. При срабатывании защиты подвижные контакты автоматически размыкаются. Чтобы замкнуть их снова, механизм управления должен быть взведен заново путем перевода рычага управления из промежуточного в крайнее нижнее положение.
