Слюдяной барьер в FR-кабелях: минерал, переживающий пожар

Среди всех материалов, которые современная кабельная промышленность использует для обеспечения огнестойкости, слюда занимает особое место. Не потому, что её трудно заменить с технологической точки зрения, а потому, что заменить её фактически нечем. Это единственный природный минерал, который одновременно гибок, электрически непроводящ и устойчив к температурам, при которых всё остальное в кабеле уже давно превратилось в пепел.

Что такое FR и зачем это нужно

Индекс FR (Fire Resistant) в маркировке кабеля означает не просто огнестойкое покрытие, а конкретное физическое требование: кабель под напряжением должен продолжать передавать электрическую энергию в условиях прямого воздействия пламени.

Испытание по ГОСТ IEC 60331 выглядит жёстко: образец кабеля помещают в установку, где горелка создаёт температуру не менее 830 °C, и одновременно наносят механические удары, имитирующие обрушение строительных конструкций. Кабель считается выдержавшим испытание, если за всё нормированное время - от 30 до 180 минут - не произошло ни короткого замыкания, ни обрыва цепи.

Это требование продиктовано практикой пожаротушения и эвакуации. Системы пожарной сигнализации, оповещения, аварийного освещения и управления противопожарными клапанами должны работать именно в момент пожара - не до него и не после, а в самый разгар.

Именно поэтому конструкция FR-кабеля принципиально отличается от любого кабеля с пониженным дымовыделением или галогенсвободной оболочкой: там речь идёт о безвредности продуктов горения, здесь - о работоспособности под огнём.

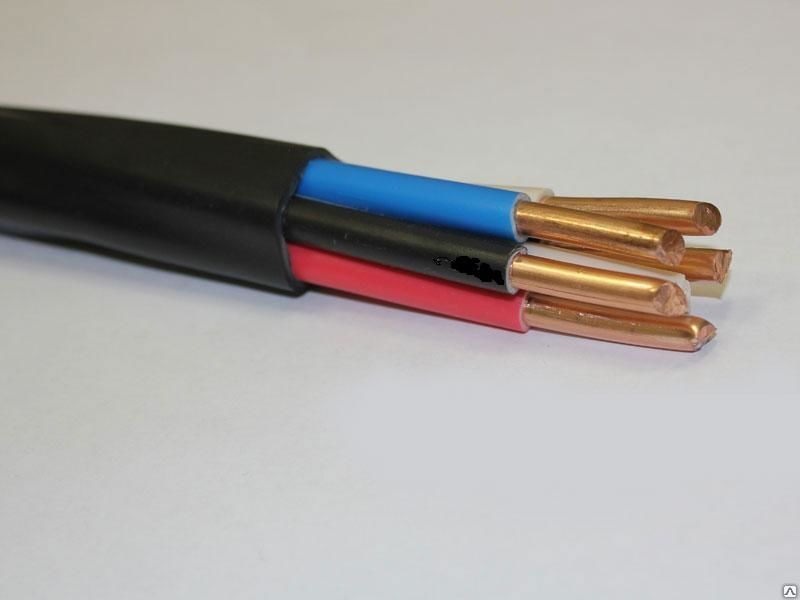

Кабель силовой ВВГнг(А)-FRLS 5х6

Конструкция барьера: три компонента, одна задача

Слюдяной барьер в современном FR-кабеле выполняется в виде обмотки из слюдинитовой ленты непосредственно поверх токопроводящей жилы, под наружной изоляцией.

Лента не является монолитным минеральным материалом - это трёхкомпонентный композит. Рабочий огнезащитный слой образует флогопит, мелкодисперсные частицы которого сформованы в гибкое полотно. Армирующей основой служит стеклоткань, придающая ленте механическую связность при намотке и сохраняющая геометрию вплоть до температур порядка 550 °C. Кремнийорганическое связующее обеспечивает гибкость и адгезию между слоями в нормальных условиях эксплуатации.

Принципиально важно понимать роль каждого компонента в огне. Связующее выгорает первым - на стадии 0-5 минут при начале пожара. Оно выполнило свою задачу ещё до того, как пожар начался: обеспечило технологичность изготовления ленты и плотность намотки. Стеклоткань деградирует к 10-15 минуте. После этого остаётся только флогопит - чистый минерал, который продолжает работать как диэлектрик в течение всего нормированного времени, иногда до 180 минут.

Почему флогопит, а не мусковит

Обе разновидности слюды - и мусковит, и флогопит - являются слоистыми алюмосиликатами с высокой электрической прочностью и способностью расщепляться на тонкие пластины. Для большинства электрических приложений мусковит предпочтительнее: он тверже, более упруг и обладает более высокими диэлектрическими характеристиками при комнатной температуре. Однако в огнестойких кабелях применяется исключительно флогопит - и этому есть конкретная кристаллохимическая причина.

Мусковит начинает терять свои свойства при 500-600 °C: происходит дегидроксилирование - удаление химически связанных OH^--групп из кристаллической решётки, что сопровождается деформацией структуры, вспучиванием пластин и резким падением электрических и механических характеристик.

У флогопита та же реакция начинается значительно позже - при 800-900 °C, поскольку в его решётке ионы магния замещают алюминий мусковита, образуя более термостабильные связи с кислородными тетраэдрами. При стандартной температуре испытания 830-900 °C мусковит уже необратимо деградировал, а флогопит сохраняет монолитную кристаллическую структуру и функционирует как диэлектрик.

Кристаллохимия под огнём

Термостойкость слюды определяется архитектурой её кристаллической решётки. Флогопит - это слоистый алюмосиликат с формулой KMg₃AlSi₃O₁₀(F,OH)₂, где трёхмерный каркас из кремнийкислородных тетраэдров чередуется с октаэдрическими слоями, содержащими ионы магния, а между пакетами расположены катионы K⁺.

Именно эта многоуровневая слоистая структура обеспечивает одновременно расщепляемость на тонкие пластины и термическую инертность: связи внутри пакетов значительно прочнее, чем между пакетами, поэтому при нагреве разрушение идёт только по слоям, не затрагивая несущую решётку.

При нагреве до 800-900 °C дегидроксилирование всё же начинается: ОН^--группы покидают решётку в форме воды, решётка деформируется, а флогопит становится частично хрупким. Электрическая прочность при этом снижается на 30-50%, однако для рабочего напряжения кабелей 600-1000 В остаётся вполне достаточной. Полное структурное разрушение минерала происходит выше 1000 °C, а плавление - лишь при 1270-1330 °C, что кратно превышает реальные условия пожара.

Незаменимость флогопита: конкурентов нет

Попытки найти синтетическую замену флогопиту в огнестойких кабелях предпринимаются давно, однако ни один искусственный материал не воспроизводит всю совокупность нужных свойств.

Кремнезёмные волокна обладают достаточной термостойкостью, но их диэлектрическая прочность при пожарных температурах значительно ниже, чем у флогопита. Аэрогели на основе диоксида кремния - отличные теплоизоляторы, но механически хрупки и не обеспечивают нужной гибкости для намотки на жилу. Вермикулит - природный расширяющийся минерал - при нагреве увеличивается в объёме в 8-15 раз, что разрушает монолитность барьера и делает его непригодным как диэлектрик.

Синтетический фторфлогопит обладает ещё более высокой термостойкостью - до 1000 °C - и лучшей химической инертностью. Однако его производство значительно дороже, и в массовой кабельной продукции он применяется пока ограниченно. Природный флогопит остаётся промышленным стандартом, потому что сочетает уникальные свойства с доступностью и отработанной технологией переработки в гибкие ленты.

Испытание как зеркало конструкции

Процедура сертификационного испытания по ГОСТ IEC 60331 фактически воспроизводит сценарий реального пожара в ускоренном режиме. Температура горелки 830-900 °C - это температура развившегося пожара в помещении, характерная для второй стадии горения. Механический удар, который наносится одновременно с огневым воздействием, моделирует падение перекрытий и кровли. Кабель испытывается под рабочим напряжением, и регистрируется непрерывность цепи - именно так, как это происходит в реальной системе аварийного освещения в горящем здании.

Огнестойкость, нормированная в 90 минут - типичный показатель для кабелей систем оповещения в крупных общественных зданиях - означает, что слюдяной барьер должен удерживать диэлектрические характеристики полтора часа при прямом контакте с пламенем. За это время, согласно нормам пожарной безопасности, должна быть завершена эвакуация людей.

Таким образом, 90 минут огнестойкости кабеля - это не инженерный норматив с запасом, а точно рассчитанный временной ресурс, который покупается ценой миллиона лет геологической истории одного конкретного минерала.

Повный А. В., преподаватель Филиала Белорусский государственный технологический университет «Гомельский государственный политехнический колледж»
