Эволюция архитектуры ПЛК: от релейной логики к многоядерным процессорам

Первые программируемые логические контроллеры, появившиеся в конце 1960-х годов, совершили настоящую революцию в промышленности, навсегда заменив громоздкие и ненадежные шкафы релейной автоматики.

За полвека эти устройства прошли колоссальный путь - от простейших приборов, способных лишь замыкать и размыкать контакты, до универсальных вычислительных платформ с возможностями машинного обучения и периферийных вычислений. Сегодня архитектура промышленных контроллеров переживает очередной виток эволюции, и этот виток куда более радикальный, чем все предыдущие.

Эпоха релейной логики и первые микропроцессоры

Первоначально программируемые логические контроллеры (ПЛК) создавались для решения одной узкой задачи - замены физических реле, таймеров и счетчиков в производственных линиях.

В 1968 году General Motors объявила конкурс на создание устройства, которое устранило бы дорогостоящие и трудоемкие панели релейной автоматики. Ричард Морли из компании Bedford Associates разработал первый контроллер Modicon 084, программирование которого осуществлялось на языке релейной диаграммы.

Этот визуально понятный язык намеренно воспроизводил привычные электрические схемы - горизонтальные шины, замкнутые и разомкнутые контакты, катушки реле, - чтобы инженеры и электрики могли перейти к программированию ПЛК без обучения машинному коду.

Аппаратная база ранних контроллеров была предельно простой: специализированные логические микросхемы, минимальный объем памяти, фиксированный набор команд. Никакой общей шины, никакой операционной системы - лишь жесткая циклическая обработка входов и выходов.

Переходный момент наступил в конце 1970-х годов с внедрением микропроцессоров. Аппаратная архитектура приобрела гибкость: контроллеры получили возможность работать с аналоговыми сигналами, выполнять арифметические операции и использовать расширенную память. Это открыло путь к управлению технологическими параметрами - температурой, давлением, расходом, - которые прежде требовали отдельных специализированных регуляторов.

По мере усложнения производственных задач классическая релейная диаграмма перестала справляться с массивными объемами кода и сложными алгоритмами. Развитие аппаратной части позволило внедрить языки программирования высокого уровня. Появились структурированный текст (ST), напоминающий язык Pascal, и функциональные блоковые диаграммы (FBD), унаследованные из теории автоматического регулирования.

Впоследствии эти языки, наряду с релейной диаграммой, диаграммой последовательных функций и инструкционным списком, были закреплены в международном стандарте МЭК 61131-3, который до сих пор остается основой промышленного программирования. Введение единого стандарта задало унифицированные типы данных и синтаксис, хотя реализации у различных производителей по-прежнему оставались несовместимыми между собой.

Архитектура классического ПЛК: внутреннее устройство

Чтобы понять дальнейшую эволюцию, важно разобраться в принципах работы классической архитектуры. Любой ПЛК функционирует по принципу циклического сканирования: считать все входы, выполнить программу, записать все выходы и повторить снова. Этот цикл, называемый scan cycle, длился в первых контроллерах десятки миллисекунд и обеспечивал жесткий детерминизм - предсказуемое и гарантированное время реакции.

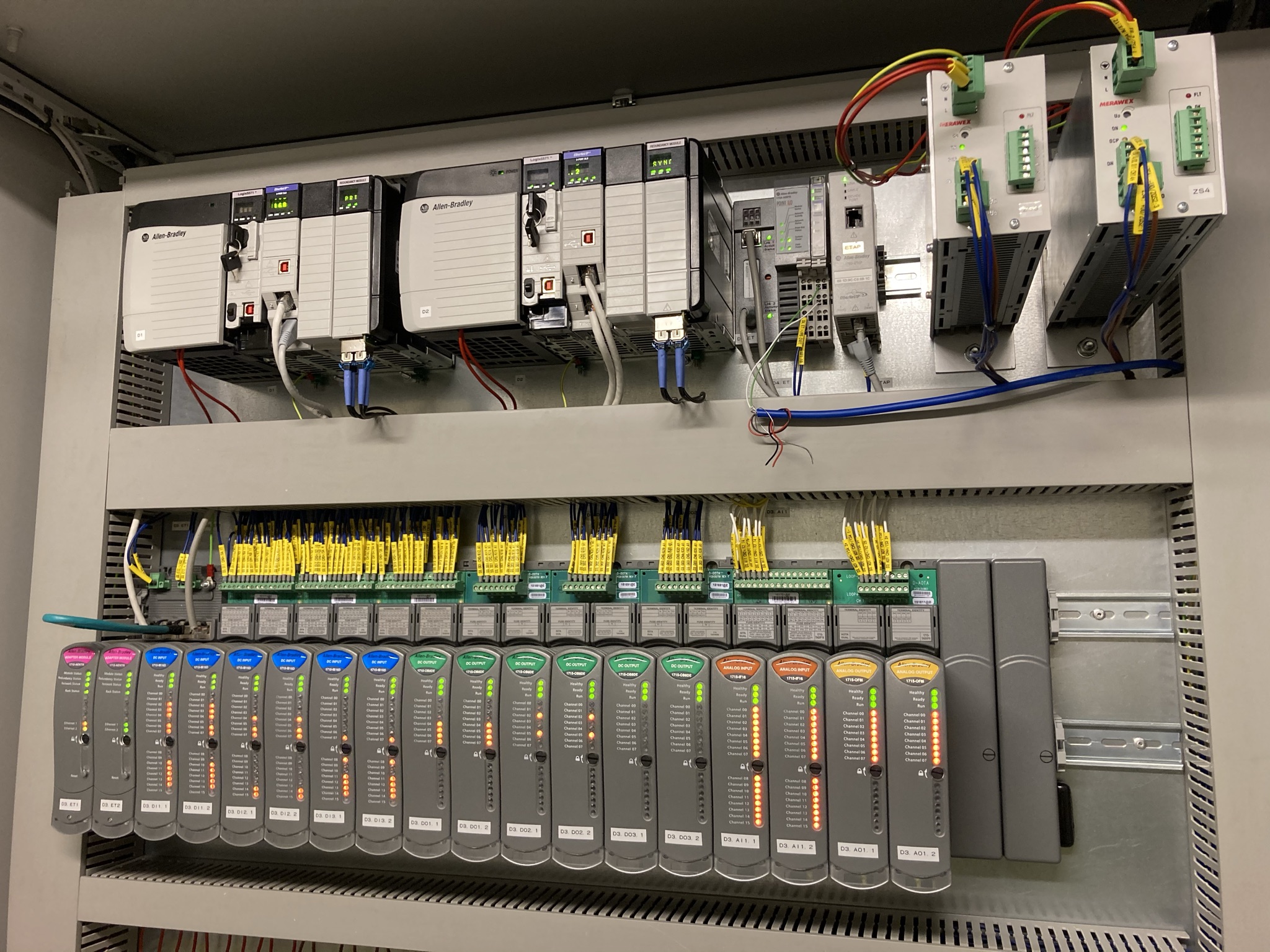

Классическая аппаратная архитектура строится на нескольких ключевых компонентах. Центральный процессорный модуль (CPU) выполняет программу и управляет обменом данными. Модули ввода-вывода (I/O) обеспечивают гальваническую развязку и согласование уровней сигналов от датчиков и к исполнительным механизмам. Источник питания и специализированная объединительная плата замыкают конструкцию в единое целое.

Именно модульность стала конкурентным преимуществом ПЛК по сравнению с промышленными ПК: систему можно было наращивать, добавляя нужные модули без перепроектирования всего шкафа управления.

Возможности современных ПЛК в области вычислений значительно расширились. Помимо традиционных логических операций, современный контроллер располагает инструкциями для вычисления среднеквадратичного отклонения, реализации ПИД-регуляторов с автонастройкой, нечеткой логики, интерполяции табличных функций и даже нейронных сетей. С таким «арсеналом» на борту граница между промышленным контроллером и встроенным компьютером становится все менее различимой.

Разделение задач и появление PAC-систем

Долгое время производительность ПЛК увеличивалась экстенсивно - за счет роста тактовой частоты одноядерных процессоров. Однако по мере развития промышленных сетей контроллеры стали перегружаться задачами, далекими от прямого управления процессом. Помимо исполнения логики МЭК 61131-3, устройство должно было обрабатывать стек промышленных протоколов (Profibus, CAN, Ethernet), отвечать на запросы операторских систем и вести архивы событий.

На одноядерном процессоре эти задачи конкурировали за процессорное время, и победитель в этой конкуренции нередко оказывался непредсказуемым - что неприемлемо для систем жесткого реального времени.

Для решения этой проблемы около двух десятилетий назад на рынке выделился новый класс устройств - программируемые контроллеры автоматизации (PAC).

Архитектура PAC стала переходным звеном между классическим ПЛК и промышленным ПК. Эти системы использовали сопроцессоры, дополнительные коммуникационные процессоры и специализированные операционные системы реального времени (RTOS) - такие как VxWorks, QNX или INtime. RTOS гарантировала жесткий детерминизм: время цикла оставалось строго постоянным, даже если коммуникационный сопроцессор одновременно обрабатывал десятки сетевых соединений.

Граница между ПЛК и PAC так и не стала резкой - скорее, рынок сформировал единый непрерывный спектр платформ от простейших компактных контроллеров до мощных вычислительных комплексов. Инженеров по автоматизации, как показывает практика, интересует не столько терминология, сколько производительность и функционал конкретного устройства.

Многоядерная архитектура в современных ПЛК

С выходом процессоров на плато тактовых частот - примерно в середине 2000-х годов - производители оборудования обратились к концепции параллелизма. Интеграция многоядерных чипов стала настоящим технологическим прорывом в сфере промышленной автоматизации. Современные многоядерные процессоры в ПЛК позволяют не только выполнять детерминированное управление, но и параллельно предоставляют дополнительные вычислительные и коммуникационные функции.

Ключевое архитектурное решение - аппаратное разделение задач между физически независимыми ядрами. Одно ядро выделяется исключительно под задачи жесткого реального времени: управление приводами, отработку ПИД-регуляторов и исполнение логики МЭК 61131-3.

Это ядро изолировано операционной системой от любых внешних прерываний, что обеспечивает детерминированный отклик порядка микросекунд. Второе ядро отвечает за коммуникацию - обработку стека TCP/IP, передачу данных по протоколам OPC UA и MQTT в SCADA-системы и облачные платформы. Третье обеспечивает работу встроенного веб-сервера, баз данных событий и диагностических сервисов. Четвертое задействуется для тяжелых аналитических расчетов и выполнения кода на языках C/C++ или Python.

Такой подход гарантирует, что внезапный шквал сетевых запросов от SCADA не повлияет на время отклика алгоритма управления критически важным оборудованием.

Параллельно с многоядерностью происходит унификация коммуникационных протоколов. Традиционные полевые шины DeviceNet и Profibus уступают место промышленному Ethernet во всех его вариантах: EtherNet/IP, PROFINET, EtherCAT.

Последний особенно примечателен - он оптимизирован для задач позиционирования и позволяет контроллеру управлять синхронизированными сервоприводами без отдельного специализированного контроллера движения. Технологии IO-Link и Ethernet-APL открывают возможность передачи интеллектуальных параметров от простейших датчиков уровня и температуры прямо в архитектуру верхнего уровня.

Открытость против надежности: дилемма архитектора

Стремительное распространение открытых платформ поставило перед разработчиками систем автоматизации непростую дилемму. Операционные системы общего назначения - Windows и Linux - предоставляют огромную экосистему инструментов, библиотек и специалистов.

Однако проприетарные платформы исторически обеспечивали более высокую надежность и кибербезопасность - в том числе за счет «безопасности через неизвестность»: хакерам попросту незачем разрабатывать атаки для малораспространенных систем.

Компромисс был найден в виде гиперрезидентных RTOS поверх Linux-ядра и появления универсальных сред разработки типа CODESYS. Последняя стала важным шагом к открытости: разработчики получили единую IDE для написания кода на языках МЭК 61131-3 с последующим развертыванием на платформах разных производителей.

Многие современные контроллеры поддерживают комбинированный подход - релейная диаграмма используется для базовой логики, а C++ или Python - для сложных вычислительных задач.

Будущее архитектуры: Edge Computing и виртуализация

Сегодня аппаратная база ПЛК стремится к децентрализации, которую принято называть периферийными вычислениями (Edge Computing). Смысл концепции прост: данные обрабатываются не в далеком облаке, а максимально близко к источнику - на самом контроллере или промышленном шлюзе.

Наличие многоядерных процессоров позволяет запускать прямо на контроллерах алгоритмы машинного обучения для предсказания отказов оборудования без миллисекундных задержек на передачу телеметрии в центр обработки данных. Именно это отличает современный контроллер от классического ПЛК с точки зрения ценности для предприятия.

Роль робототехники и компьютерного зрения в этой архитектуре также нельзя недооценивать. Современные ПЛК с многоядерными процессорами способны выступать универсальной платформой, к которой напрямую подключаются коботы и камеры технического зрения, не требуя отдельных контроллеров движения и серверов обработки изображений. Это существенно упрощает интеграцию и снижает общую стоимость решения.

Следующим глобальным шагом эволюции становится концепция программных ПЛК (Soft PLC) и виртуальных контроллеров. В таких системах логика управления больше не привязана к проприетарному железу, а разворачивается в виде виртуальных машин или Docker-контейнеров на мощных промышленных серверах.

Это делает систему автоматизации гибкой и масштабируемой: добавить вычислительные мощности означает просто выделить дополнительные ресурсы виртуальной машине, а не закупать новые шкафы управления.

Рынок виртуальных ПЛК демонстрирует устойчивый рост, а крупнейшие производители - Siemens, Beckhoff, Rockwell - уже выпускают готовые решения этого класса.

Тем не менее, как бы далеко ни зашла виртуализация, главная задача ПЛК остается неизменной: обеспечивать детерминированное управление и надежный мониторинг физических устройств в любых условиях эксплуатации. Этот принцип, сформулированный еще Ричардом Морли в 1968 году, по-прежнему является фундаментом, на котором строится вся эволюция архитектуры промышленных контроллеров.

Повный А. В., преподаватель Филиала Белорусский государственный технологический университет «Гомельский государственный политехнический колледж»
