Транзисторные СВЧ-системы: где кроются их слабые места

Магнетрон правит бытовыми и промышленными СВЧ-установками уже почти сто лет не потому, что он идеален, а потому что альтернатива, твердотельная СВЧ-генерация, долго оставалась дороже и сложнее в реализации. Сегодня ситуация меняется благодаря развитию GaN-транзисторов, но полупроводниковые генераторы всё ещё несут набор технических и экономических проблем, которые определяют скорость их внедрения.

Экономика замены одной лампы электроникой

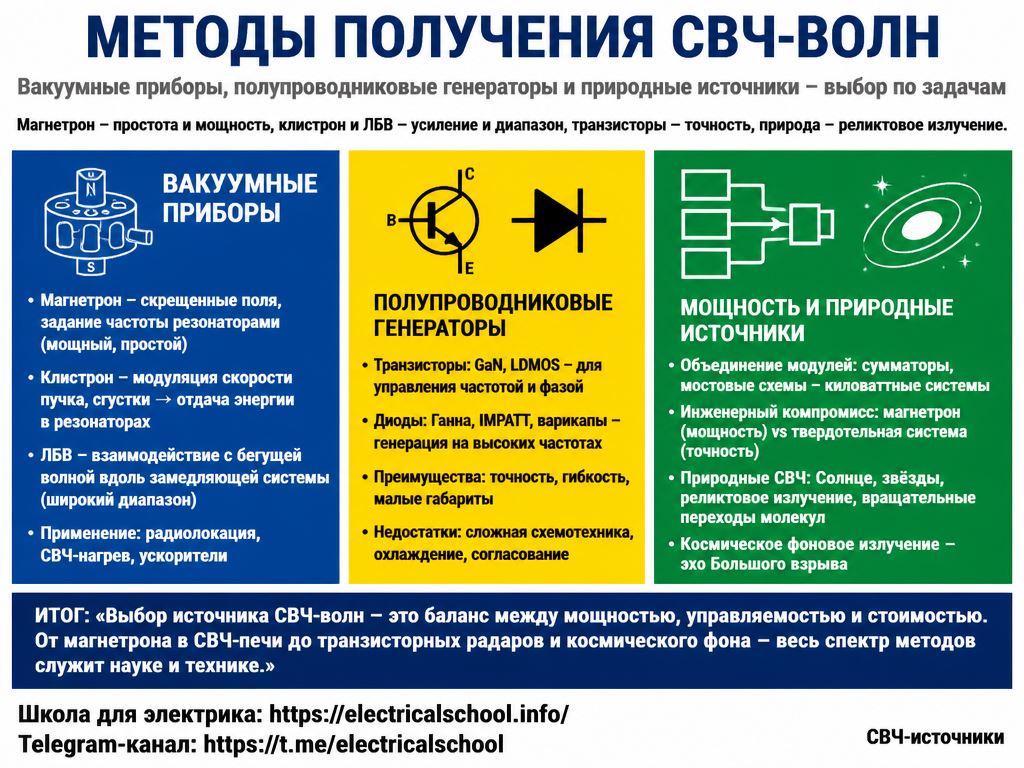

СВЧ-волны получают разными способами - в вакуумных приборах, полупроводниковых генераторах и природных источниках. На практике наиболее распространены магнетроны, клистроны, лампы бегущей волны и транзисторные СВЧ-модули.

Магнетроны обеспечивают простую и дешевую генерацию большой мощности, а твердотельные системы выигрывают точностью управления, но требуют более сложной схемы, лучшего охлаждения и объединения мощности нескольких каналов.

Магнетрон устроен обманчиво просто. Это одна вакуумная лампа, куда подаётся высокое напряжение через простой импульсный трансформатор, а на выходе получается СВЧ-излучение фиксированной частоты. Вся «интеллектуальная» часть печи или промышленной установки при этом сводится к таймеру и реле, которое включает и выключает подачу питания.

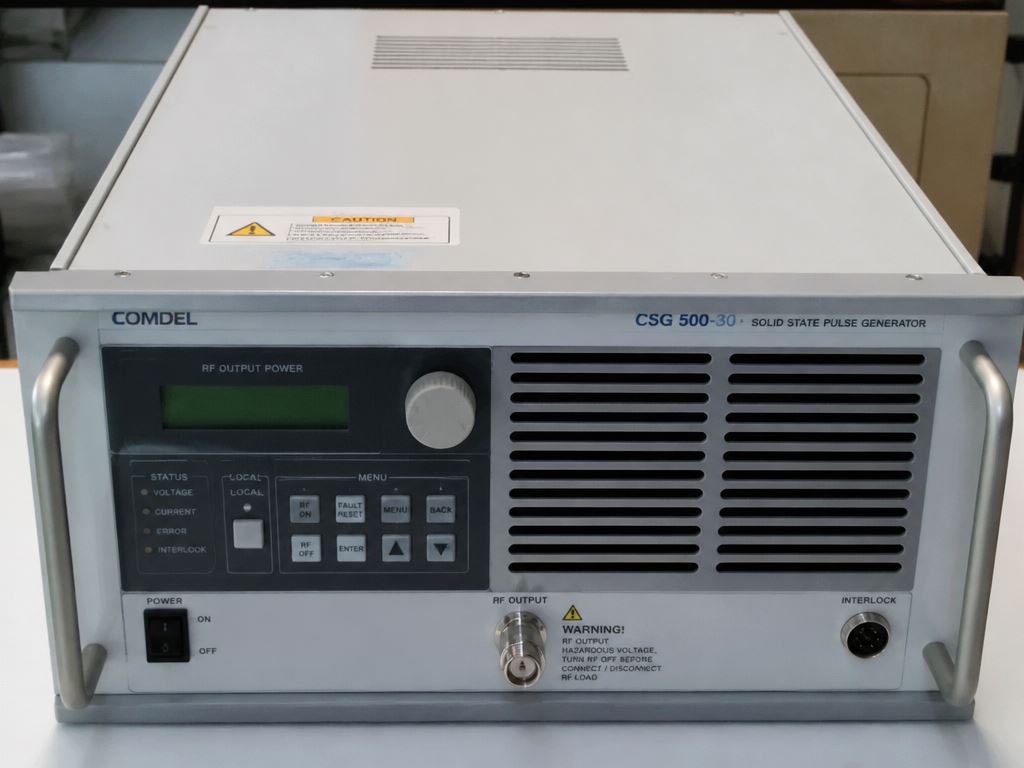

Транзисторный СВЧ-генератор устроен принципиально иначе, и именно эта разница создаёт основную часть его стоимости.

Вместо одной лампы появляется целая цепочка узлов: задающий генератор, формирующий стабильную опорную частоту, драйверные каскады, силовые усилительные транзисторы, схемы согласования импеданса на входе и выходе каждого каскада, циркулятор или изолятор для защиты от отражённой волны, датчики прямой и обратной мощности, а также контроллер, который в реальном времени обрабатывает эти данные и корректирует параметры работы.

Каждый из этих узлов добавляет свою долю в итоговую цену, и в сумме силовая электроника твердотельной системы может стоить в несколько раз больше самого магнетрона сопоставимой мощности.

Отдельная статья расходов - материалы. Мощные СВЧ-транзисторы на арсениде галлия (GaAs) или нитриде галлия (GaN) производятся по более сложной технологии, чем кремниевые силовые ключи, а печатные платы для СВЧ-тракта требуют специальных высокочастотных диэлектриков с низкими диэлектрическими потерями, точного контроля толщины проводников и волнового сопротивления линий передачи.

Ошибка в разводке платы на СВЧ-частотах не «немного портит» сигнал, а способна полностью разбалансировать согласование и снизить КПД всей системы.

Ограничение мощности одного модуля и проблема суммирования

Физика полупроводникового кристалла ставит жёсткий предел на мощность, которую можно снять с одного транзистора. Площадь кристалла, через который отводится тепло, конечна, а плотность мощности, которую можно рассеять без перегрева активной области, ограничена свойствами материала. В результате один современный GaN-транзистор на СВЧ-частотах отдаёт единицы или десятки ватт, тогда как магнетрон промышленного класса легко выдаёт киловатты и десятки киловатт с одной лампы.

Чтобы получить киловаттные уровни мощности из транзисторных модулей, инженеры вынуждены складывать выходы множества усилительных каскадов. Для этого применяется несколько схем: последовательно-параллельное суммирование токов на общей нагрузке, комбинирование через мостовые схемы типа Уилкинсона, трансформаторное суммирование и более сложные топологии типа распределённых усилителей с неоднородным согласованием нагрузки.

Каждый способ решает задачу суммирования по-своему, но платит за это либо потерями в самом комбинере, либо ростом сложности схемы, либо чувствительностью к разбросу параметров отдельных транзисторов.

Ключевая техническая сложность здесь - фазировка. Если сигналы от разных каналов приходят в точку суммирования не в фазе, результирующая мощность оказывается меньше простой суммы, а в худшем случае каналы начинают гасить друг друга.

На практике это означает, что длина всех соединительных линий, температурный дрейф фазы в каждом усилителе и разброс параметров транзисторов между партиями производства должны быть учтены и скомпенсированы схемотехникой или калибровкой. У магнетрона такой проблемы просто не существует, потому что источник мощности один.

Экспериментальные данные по многокаскадным распределённым усилителям показывают, что даже при тщательной оптимизации топологии эффективность суммирования мощности (power combining efficiency) на практике держится в районе 90%, а КПД самого усилительного тракта редко превышает 35-65% в зависимости от класса усиления и рабочей частоты. Это означает, что часть подводимой электрической энергии заведомо теряется в цепях согласования и суммирования ещё до того, как СВЧ-энергия попадает в рабочую камеру.

Тепловой режим: где транзистор проигрывает лампе

Магнетрон рассеивает тепло по относительно большой поверхности анодного блока, часто с оребрением и обдувом вентилятором, а деградация лампы происходит медленно и предсказуемо - катод постепенно вырабатывается, эмиссия падает, мощность снижается, но авария происходит редко и постепенно.

Полупроводниковый кристалл ведёт себя иначе: вся неотведённая мощность концентрируется в объёме порядка десятых доли миллиметра, температура перехода растёт быстро, и превышение допустимого порога способно вывести транзистор из строя за доли секунды.

Это заставляет разработчиков применять многоуровневые системы охлаждения: массивные металлические радиаторы с прямым контактом к корпусу транзистора, принудительный воздушный или даже жидкостный обдув для высокомощных модулей, термопасты и прокладки с высокой теплопроводностью, а также схемы термозащиты, которые отслеживают температуру перехода через встроенные или внешние датчики и автоматически снижают мощность или полностью отключают канал при приближении к предельной температуре. Чем выше рабочая мощность модуля, тем жёстче требования к каждому из этих элементов, и тем выше их стоимость.

Отдельная и более коварная проблема - чувствительность транзисторов к рассогласованию нагрузки. Когда СВЧ-энергия, поданная в рабочую камеру, частично отражается обратно из-за изменения диэлектрических свойств обрабатываемого материала, из-за неправильной настройки резонатора или просто из-за того, что камера в какой-то момент пуста, отражённая волна возвращается к выходному каскаду усилителя.

Магнетрон переносит такие отражения сравнительно спокойно, хотя и с потерей эффективности, а мощный транзистор при значительном рассогласовании получает избыточное напряжение или ток на выходном переходе и может выйти из строя почти мгновенно.

Именно поэтому в твердотельных СВЧ-системах обязательно ставят циркуляторы и изоляторы, которые отводят отражённую энергию в отдельную нагрузку, а также схемы быстрого мониторинга VSWR (коэффициента стоячей волны), способные снизить мощность за микросекунды при обнаружении опасного рассогласования.

Сложность управления как обратная сторона точности

Парадокс транзисторных СВЧ-систем в том, что их главное достоинство и главный источник сложности - это одно и то же свойство: возможность точно управлять частотой, фазой и амплитудой каждого канала.

Магнетрон в принципе не позволяет плавно менять частоту генерации и слабо управляем по мощности - им можно только включать и выключать питание, в лучшем случае модулируя скважность импульсов. Транзисторный генератор, напротив, допускает программное управление буквально всеми параметрами сигнала, но это управление нужно реализовать, отладить и защитить от сбоев.

На практике это означает наличие цифрового контроллера, который непрерывно измеряет прямую и отражённую мощность на каждом канале, сравнивает фазы между каналами, следит за температурой кристаллов и принимает решения о корректировке в реальном времени, обычно с частотой обновления в десятки-сотни раз в секунду.

Такой контроллер и его прошивка - это отдельный инженерный продукт, который нужно разрабатывать, тестировать на устойчивость к сбоям и обновлять по мере накопления опыта эксплуатации. У производителя магнетронной техники такой статьи расходов просто нет.

Проблема серийного масштабирования

Отдельная сложность, которая редко упоминается в популярных материалах, - это разница между работающим лабораторным прототипом и надёжной серийной продукцией. Прототип твердотельного СВЧ-генератора можно собрать вручную, тщательно подобрав компоненты и настроив каждый канал индивидуально.

При переходе к серийному производству разброс параметров транзисторов между партиями, вариации в печатных платах и допуски механической сборки начинают заметно влиять на итоговую фазировку и суммарную мощность, и то, что легко работало в единичном экземпляре, требует дополнительной калибровки или отбраковки компонентов на потоке.

Это касается и корпусирования: мощные СВЧ-транзисторы выделяют тепло в узкой полосе частот, где паразитные резонансы корпуса и разводки могут заметно ухудшить характеристики усилителя, поэтому конструкция корпуса, теплоотвода и радиочастотной разводки должна быть просчитана совместно, а не последовательно.

Для инженерных команд, привыкших работать с низкочастотной силовой электроникой, этот совместный расчёт представляет собой отдельную область компетенции, которую нужно наращивать.

Сводная картина различий

Куда всё это движется

Несмотря на весь перечисленный набор сложностей, твердотельные СВЧ-генераторы уже находят применение там, где ценность точного управления процессом превышает стоимость его реализации: в пастеризации и сушке пищевых продуктов, в обработке композитных материалов, керамики и древесины, а также в плазменных и химических процессах вроде пиролиза биомассы и газификации отходов.

В этих задачах именно управляемость - возможность точно дозировать энергию, менять частоту под резонанс конкретного материала и мгновенно реагировать на изменение нагрузки - оправдывает более высокую стоимость оборудования.

В бытовой технике переход будет постепенным. Сначала твердотельные генераторы появятся в дорогих и «умных» моделях микроволновых печей, где важны равномерность нагрева, точное размораживание и долговечность, а не минимальная цена прибора.

Массовый переход состоится только тогда, когда стоимость GaN-транзисторов и связанной электроники снизится до уровня, сопоставимого с ценой классического магнетронного узла - а это вопрос дальнейшего развития технологии производства полупроводников, а не принципиальных физических ограничений.
