Каждый инженер-электрик хоть раз слышал упрёк в адрес реактивной мощности - мол, бесполезная, паразитная, ворует ресурс линий. Но стоит копнуть глубже, и оказывается: без этой "бесполезной" энергии ни один трансформатор не намагнитится, ни один асинхронный двигатель не тронется с места. Разберёмся, что это за явление, откуда оно берётся физически и как с ним обходятся современные энергетики.
Что скрывается за термином
Реактивная мощность - это составляющая полной мощности цепи переменного тока, которая не превращается в тепло, свет или механическую работу, а циркулирует между источником и приёмником, запасаясь то в электрическом поле конденсатора, то в магнитном поле катушки.
В отличие от активной мощности P, которая измеряется в ваттах и характеризует реальное энергопотребление, реактивную мощность Q принято измерять в вольт-амперах реактивных (вар).
Полная мощность S, которую должна обеспечить сеть, складывается из активной и реактивной составляющих не арифметически, а геометрически - через теорему Пифагора для треугольника мощностей:
Здесь P - активная мощность, Q - реактивная, а S - полная мощность, определяющая требуемую пропускную способность генераторов, трансформаторов и линий. Отношение активной мощности к полной называют коэффициентом мощности (косинусом фи), и именно этот показатель определяет, насколько эффективно оборудование использует выделенную ему электрическую "полосу".
Показатель принимает значения от 0 до 1: чем ближе он к единице, тем меньше реактивной составляющей в потребляемой мощности и тем эффективнее работает нагрузка.
У чисто активной нагрузки, например у лампы накаливания или электронагревателя, равен единице. У ненагруженного асинхронного двигателя он может опускаться до 0,2 - 0,3, что означает: большая часть тока, протекающего через обмотки, тратится не на полезную работу, а на поддержание магнитного поля.
Откуда физически берётся реактивная мощность
Явление имеет строго электромагнитную природу и связано с фазовым сдвигом между током и напряжением в цепи. В индуктивных элементах - обмотках двигателей, трансформаторов, дросселей - ток отстаёт от напряжения по фазе, потому что энергия сначала уходит на создание магнитного поля, а уже потом, при спаде поля, возвращается в сеть.
В ёмкостных элементах картина обратная: ток опережает напряжение, поскольку конденсатор сначала заряжается электрическим полем, а затем отдаёт запасённый заряд обратно.

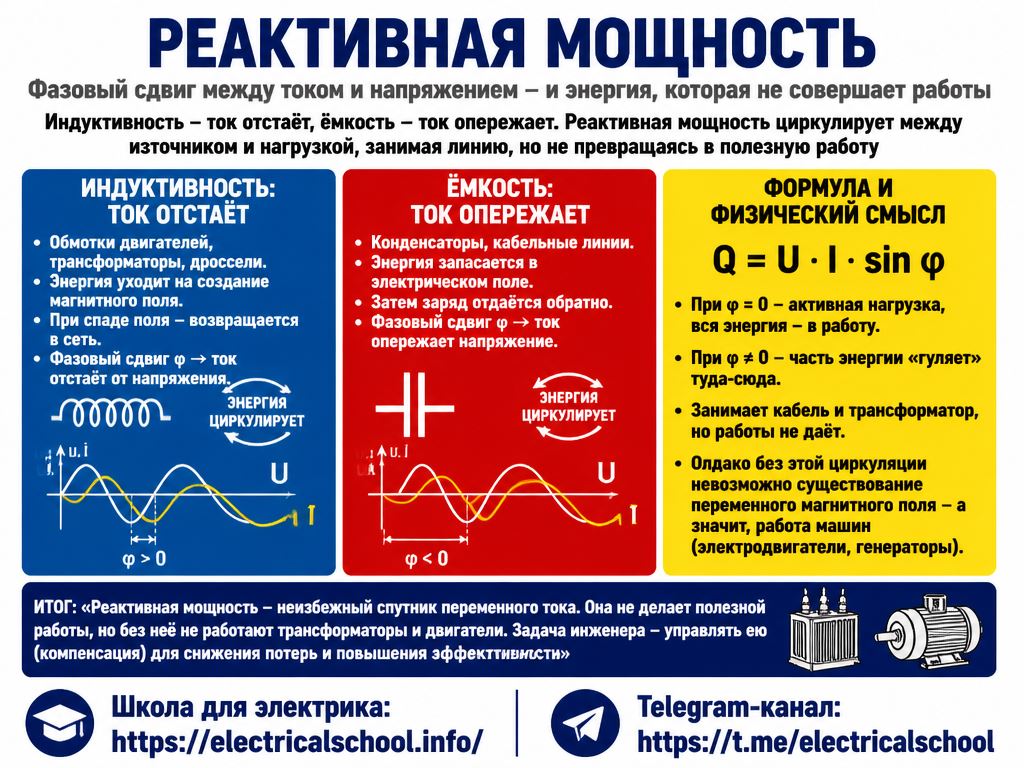

Именно этот фазовый сдвиг между током и напряжением и рождает реактивную мощность:
Если сдвига нет - нагрузка чисто активная, и вся энергия расходуется на полезную работу. Если сдвиг присутствует, часть энергии начинает "гулять" между источником и нагрузкой, не совершая никакой работы, но занимая при этом ту же самую физическую линию, тот же кабель и ту же обмотку трансформатора, что и полезный активный ток.
Важно понимать, что энергетическая природа этого явления двойственна. С одной точки зрения, реактивная энергия действительно не переходит в другие виды энергии - она просто мигрирует туда и обратно каждый полупериод синусоиды. С другой точки зрения, без этой циркуляции невозможно само существование переменного магнитного поля - а значит, невозможна работа абсолютно любой электрической машины, построенной на принципе электромагнитной индукции.
Индуктивность, ёмкость и почему без них никуда
Чтобы понять, зачем сети вообще нужна реактивная мощность, полезно вспомнить, что представляют собой индуктивность и ёмкость как физические накопители энергии. Катушка индуктивности запасает энергию в магнитном поле, пропорционально квадрату протекающего через неё тока, а конденсатор запасает энергию в электрическом поле, пропорционально квадрату приложенного напряжения.
В таблице ниже сведены основные различия этих двух типов накопителей энергии в цепях переменного тока.
|
Параметр |
Индуктивность (L) |
Ёмкость (C) |
|
Форма запасённой энергии |
магнитное поле |
электрическое поле |
|
Фазовый сдвиг тока относительно напряжения |
ток отстаёт на 90° |
ток опережает на 90° |
|
Типичные источники в сети |
обмотки двигателей, трансформаторов, дросселей |
конденсаторные батареи, длинные кабельные линии |
|
Роль в балансе реактивной мощности |
потребитель Q (индуктивная нагрузка) |
генератор Q (компенсирующий элемент) |
Обратите внимание на симметрию: то, что индуктивность потребляет, ёмкость способна отдать, и наоборот. Именно эта взаимодополняемость лежит в основе всех схем компенсации реактивной мощности, о которых пойдёт речь дальше.
Зачем сети реактивная мощность на самом деле
Главная роль реактивной мощности - создание и поддержание переменных электромагнитных полей в оборудовании, работа которого прямо зависит от электромагнитной индукции.
Асинхронный электродвигатель не сможет создать вращающееся магнитное поле статора без реактивного тока намагничивания, а трансформатор не передаст энергию из первичной обмотки во вторичную, если в его магнитопроводе не возникнет переменный магнитный поток.
Второй, не менее важный аспект - реактивная мощность непосредственно участвует в поддержании уровня напряжения в узлах энергосистемы.
Дефицит реактивной мощности в узле приводит к снижению напряжения, а избыток - к его повышению; в тяжёлых случаях резкий дисбаланс реактивной мощности способен спровоцировать так называемый лавинный коллапс напряжения и каскадное отключение целых районов энергосистемы.
Поэтому диспетчеры энергосистем следят не только за балансом активной мощности, то есть за соответствием выработки и потребления электроэнергии, но и за балансом реактивной, регулируя его с помощью специальных устройств компенсации.
Чем оборачивается избыточная реактивная мощность для сети
Когда реактивный ток вынужден протекать через протяжённые линии электропередачи от удалённой станции до потребителя, он ведёт себя так же, как обычный ток: нагревает провода по закону Джоуля-Ленца, вызывая дополнительные тепловые потери, и создаёт дополнительное падение напряжения на реактивном сопротивлении линии.
Проблема в том, что этот ток не совершает при этом никакой полезной работы - линия и трансформаторы просто перегружаются "напрасно".
Практические последствия такой перегрузки ощутимы для энергетиков и промышленных потребителей:
- растут потери энергии на нагрев проводов и обмоток трансформаторов, которые приходится компенсировать дополнительной генерацией;
- увеличивается падение напряжения на протяжённых линиях, что ухудшает качество электроснабжения у удалённых потребителей;
- энергоснабжающим организациям приходится закладывать запас по сечению кабелей и мощности трансформаторов "на реактивную составляющую", то есть строить более дорогую инфраструктуру, чем требовалось бы для одной активной нагрузки;
- промышленным предприятиям с низким энергосбытовые компании нередко предъявляют повышающие тарифные коэффициенты или прямые штрафные санкции за избыточное потребление реактивной энергии.
Все эти факторы в совокупности формируют серьёзный экономический стимул для компенсации реактивной мощности непосредственно у потребителя, а не для её транспортировки через всю сеть от электростанции.
Как компенсируют реактивную мощность на практике

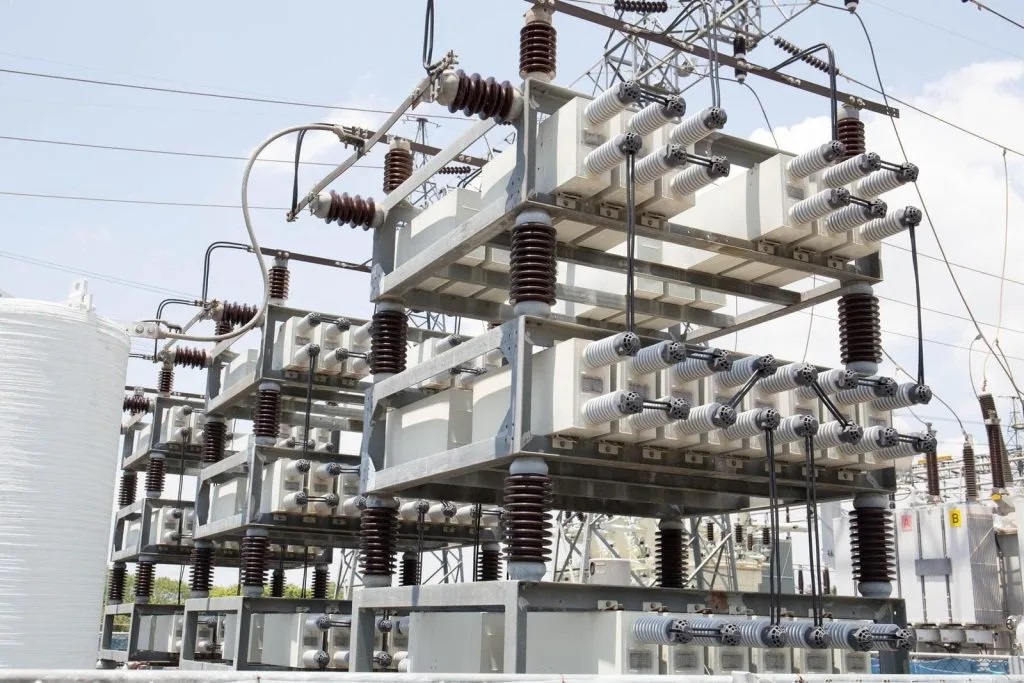

Идея компенсации предельно проста и элегантна: если индуктивная нагрузка потребляет реактивную мощность, а ёмкостной элемент способен её генерировать, то достаточно поставить конденсаторную батарею рядом с индуктивным потребителем - и реактивный ток начнёт циркулировать по короткому местному контуру, между конденсатором и обмоткой двигателя, вообще не выходя на питающую линию.
Практически эту задачу решают установки компенсации реактивной мощности, известные в отрасли под аббревиатурой УКРМ. Такая установка состоит из батарей косинусных конденсаторов, коммутационной аппаратуры и, в более сложных вариантах, автоматического регулятора, который отслеживает текущий нагрузки и подключает или отключает нужное количество конденсаторных ступеней в реальном времени.
Экономический эффект от установки УКРМ складывается из нескольких составляющих: снижения потерь на нагрев кабелей и трансформаторов, освобождения резерва мощности трансформаторных подстанций для подключения новой нагрузки без дорогостоящей модернизации, а также прямой экономии на штрафных тарифах за низкий коэффициент мощности.
На крупных промышленных предприятиях с большим парком асинхронных двигателей грамотно спроектированная система компенсации реактивной мощности нередко окупается за один-два года эксплуатации именно за счёт снятия тарифных санкций и снижения потерь.
Существует и более технологичный подход - статические компенсаторы реактивной мощности (СТАТКОМ) на базе силовой электроники, которые способны плавно и почти мгновенно регулировать величину генерируемой или потребляемой реактивной мощности, в отличие от дискретного, ступенчатого подключения конденсаторных батарей.
Такие устройства находят применение на подстанциях с быстро меняющейся нагрузкой, где важна не только компенсация, но и стабилизация напряжения при резких скачках потребления.
Треугольник мощностей как рабочий инструмент инженера
Для практических расчётов удобно представлять три вида мощности в виде прямоугольного треугольника, где активная мощность P откладывается по горизонтали, реактивная Q - по вертикали, а полная мощность S является гипотенузой этого треугольника. Угол между гипотенузой и горизонтальным катетом - это тот самый угол "фи", косинус которого и определяет коэффициент мощности.
Из этой геометрической связи следует практически важное соотношение:
Инженеру эта формула нужна не для красоты, а для конкретной задачи: зная паспортную активную мощность двигателя и его типичный коэффициент мощности, легко прикинуть, сколько реактивной мощности нужно скомпенсировать конденсаторной батареей, чтобы поднять коэффициент мощности всей установки до приемлемого уровня, например до 0,95, требуемого многими сетевыми регламентами.
Немного истории и перспективы развития темы
Проблема реактивной мощности возникла вместе с самими системами переменного тока в конце XIX века, когда инженеры впервые столкнулись с фазовым сдвигом между током и напряжением на индуктивных нагрузках промышленных установок.
Уже в первой половине XX века на крупных подстанциях начали устанавливать синхронные компенсаторы - специальные синхронные машины, работающие в режиме перевозбуждения исключительно для генерации реактивной мощности в узлах энергосистемы.
Сегодня развитие темы движется в сторону всё более "умных" и быстродействующих решений: статических компенсаторов на IGBT-транзисторах, систем FACTS (Flexible AC Transmission Systems) для гибкого управления потоками мощности в магистральных сетях, а также интеллектуальных систем автоматического учёта и компенсации реактивной мощности прямо на уровне цеховых трансформаторных подстанций.
Растущая доля возобновляемой генерации на основе инверторов дополнительно обостряет вопрос: солнечные и ветровые станции по своей природе не обладают тем естественным запасом реактивной мощности, который традиционно обеспечивали синхронные генераторы тепловых и гидроэлектростанций, поэтому современные инверторы всё чаще проектируют с функцией активного управления реактивной мощностью.
Практические выводы для инженера-электрика
Работа с реактивной мощностью на практике сводится к трём взаимосвязанным задачам: правильно рассчитать требуемую полную мощность оборудования по формуле треугольника мощностей, оценить фактический коэффициент мощности установки по показаниям счётчиков или анализаторов качества электроэнергии, и спроектировать компенсирующее устройство - будь то простая конденсаторная батарея или современный статический компенсатор - таким образом, чтобы разгрузить питающую сеть и избежать штрафных тарифов.
Понимание физической природы реактивной мощности как энергии, циркулирующей в электромагнитном поле, а не расходуемой безвозвратно, помогает инженеру видеть в ней не врага, а неотъемлемый рабочий инструмент любой электромагнитной машины.
