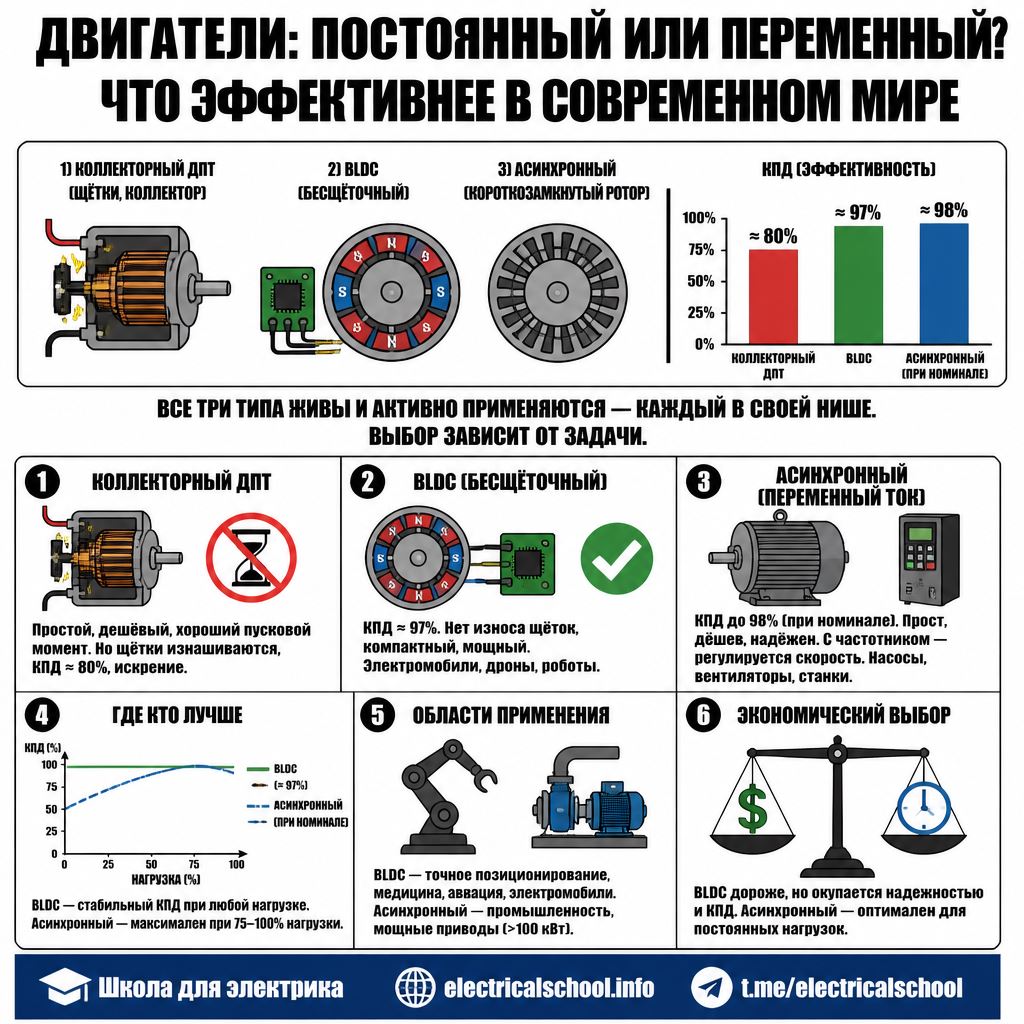

Сравнение различных типов электродвигателей (в чем разница), характеристики, достоинства и недостатки, особенности их использования



Конструктивные возможности электрических двигателей обеспечивают выполнение различных требований — по мощности, механическим характеристикам, внешним условиям работы. Это позволяет электропромышленности выпускать специализированные серии двигателей, предназначенные для определенных отраслей промышленности, наиболее полно соответствующие режиму работы данных рабочих машин.

Асинхронный электродвигатель производственного механизма

Подбор электродвигателя начинается с выбора типа двигателя, соответствующего по механическим характеристикам режиму работы приводимого механизма, с учетом экономических характеристик разных типов: стоимости, к. п. д., cos фи.

Электропромышленность выпускает следующие типы электродвигателей:

Асинхронные трехфазные электродвигатели с короткозамкнутым ротором

Из всех типов электрических двигателей это наиболее простые по конструкции, надежные механически, простые в эксплуатации и управлении, самые дешевые. Механическая характеристика "жесткая": обороты мало изменяются при всех значениях нагрузки. Большой пусковой ток (в 5 - 7 раз больше номинального). Регулировать обороты трудно, и раньше это почти никогда не делалось.

Выпускаются многоскоростные электродвигатели, которые применяются в приводах станков и различных агрегатов, не имеющих специальных устройств для изменения числа оборотов. Выпускаются они с короткозамкнутым ротором, двух, трех и четырехскоростные, с переключением числа полюсов обмотки статора.

Трехфазный электродвигатель с короткозамкнутым ротором

Принципиальный недостаток асинхронных электродвигателей — коэффициент мощности (cos фи) всегда заметно меньше единицы, особенно при недогрузках.

В настоящее время проблемы связанные с большим пусковым током асинхронных трехфазных электродвигателей решаются с помощью устройств плавного пуска (софт-стартеров), а проблемы регулирования оборотов решаются подключением электродвигателей через частотные преобразователи.

Преимущества асинхронных электродвигателей, обеспечившие такое широкое и повсеместное их применение, следующие:

  • высокие экономические показатели. К. п. д. электрических двигателей массового применения находится в пределах 0,8-7-0,9, у крупных машин — до 0,95 и выше;

  • простота конструкции, механическая надежность, легкость управления;

  • возможность выпуска на любые практически необходимые мощности;

  • легкая применяемость конструктивных форм двигателя к условиям работы: при повышенной температуре, при наружной установке и воздействии разных климатических факторов, при наличии пыли или повышенной влажности, во взрывоопасных условиях и пр.

  • несложность автоматического управления, как единичной рабочей машиной, так и группой их, связанных одним производственным процессом.

Асинхронные трехфазные электродвигатели с контактными кольцами и реостатным пуском

По сравнению с короткозамкнутыми — большая сложность управлений и большая стоимость. Остальные характеристики те же, что и у асинхронных трехфазных электродвигателей с короткозамкнутым ротором.

Асинхронные однофазные электродвигатели

По сравнению с трехфазными — меньший к. п. д., более низкий cos фи. Выпускаются только в малых единичных мощностях.

Устройство и принцип работы асинхронных электродвигателей

Типы асинхронных электродвигателей

Многоскоростыне электродвигатели и их использование

Синхронные двигатели

Конструктивно сложнее и дороже, чем асинхронные; сложнее управление. К. п. д. заметно выше, чем у асинхронных. Обороты зависят только от частоты тока и при постоянной частоте строго неизменны при всех нагрузках. Регулирование оборотов не применяется. Основное преимущество — возможность работы при  cos фи = 1 и в емкостном режиме. Выпускаются и применяются в основном в единичных мощностях больше 100 кВт.

Как отличить синхронный двигатель от асинхронного

Способы и схемы пуска синхронных двигателей

Коллекторные двигатели переменного тока

Основное достоинство — хорошая регулировка оборотов. Конструктивно сложны. Наличие коллектора и щеток влияет на надежность работы электродвигателя и требует их специального обслуживания.

Двигатели постоянного тока, последовательного, параллельного и смешанного возбуждения

Конструктивно намного сложнее и значительно дороже, чем асинхронные. У них сложнее управление, требуют постоянного эксплуатационного присмотра. Основное достоинство — легкая возможность плавной и в достаточно широких пределах регулировки оборотов.

Механическая характеристика сериесных двигателей "мягкая": обороты весьма чувствительно изменяются с нагрузкой, обороты шунтового двигателя при колебаниях нагрузки изменяются мало.

Общий недостаток двигателей постоянного тока — необходимость в дополнительных устройствах для получения постоянного тока (магнитных усилителей, тиристорных регуляторов напряжения и т.п.).

Устройство электродвигателя постоянного тока

Устройсто и принцип работы современных бесколекторных двигателей постоянного тока

Электродвигатели автоматических систем управления: шаговые двигатели и сервоприводы.

Чем отличается сервопривод от шагового двигателя

Способы управления сервоприводом

В пределах выбранного типа подбирается двигатель на необходимую скорость вращения и необходимую мощность.

Правильный выбор двигателя по мощности имеет очень большее значение, заметно сказываясь на экономических показателях работы и производительности рабочих машин.

Результатом завышения установленной мощности двигателей будет работа с пониженными значениями к. п. д., а для асинхронных двигателей переменного тока и с пониженными значениями cos фи кроме того, будут завышены капиталовложения на электрооборудование.

Новые электродвигатели на складе

Занижение мощности неизбежно приведет к тому, что двигатель будет перегреваться и быстро выйдет из строя.

Чем больше нагрузка двигателя, тем больше и количество выделяемого в машине тепла, а значит тем выше будет та температура, на уровне которой установится тепловое равновесие.

В конструкции электрических машин элементом, наиболее чувствительным к температуре, определяющим нагрузочную способность машины, является изоляция обмоток.

Все потери энергии в двигателе — в его обмотках ("потери в меди"), в магнитопроводах ("потери в стали"), на трение вращающихся частей о воздух и в подшипниках, на вентиляцию ("механические потери") превращаются в тепло.

По действующим нормам температура нагрева изоляционных материалов, обычно применяемых для обмоток электрических машин (изоляционные материалы класса А), не должна превышать 95°С. При этой температуре двигатель может надежно работать примерно 20 лет.

Всякое повышение температуры сверх 95°С ведет к ускоренному износу изоляции. Так, при температуре 110°С срок службы снизится до 5 лет, при температуре 145°С (которая может быть достигнута повышением силы тока по сравнению с номинальной, всего на 25%) изоляция будет разрушена за 1,5 месяца, а при температуре 225°С (что соответствует увеличению силы тока на 50%) изоляция обмотки придет в негодность в течение 3 часов.

От чего зависит срок службы электродвигателей

Как правильно выбрать электродвигатель

Выбор двигателя по мощности производится в зависимости от характера нагрузки, создаваемой приводимым механизмом. Если нагрузка равномерна, что бывает в приводе насосов, вентиляторов, двигатель берется с номинальной мощностью, равной нагрузочной.

Однако гораздо чаще график нагрузки двигателя неравномерен: повышения нагрузки чередуются с провалами, вплоть до холостого хода. В этих случаях двигатель выбирается с номинальной мощностью, меньшей максимума нагрузки, так как в периоды уменьшенных нагрузок (или остановок) двигатель будет охлаждаться.

Разработаны методы выбора мощности двигателя в соответствии с графиком его нагрузки, т. е. с режимом работы приводимого механизма. Они изложены в специальных руководствах.
