Алгоритмы управления сложными объектами: от классического ПИД к продвинутым стратегиям

ПИД-регулятор работает в подавляющем большинстве промышленных контуров уже полвека, но справиться с задержкой, нелинейностью или взаимным влиянием параметров он часто не в состоянии - и тогда инженеру приходится искать решение за пределами трёх привычных коэффициентов.

Что такое ПИД и где заканчиваются его возможности

ПИД-регулятор складывает управляющий сигнал из трёх составляющих: пропорциональной, которая реагирует на текущее отклонение от задания, интегральной, которая учитывает накопленную ошибку, и дифференциальной, которая реагирует на скорость изменения ошибки.

Такая простота даёт регулятору надёжность и предсказуемость, но одновременно закрывает ему глаза на внутреннюю динамику объекта и на будущее развитие процесса - регулятор реагирует только на уже случившееся отклонение.

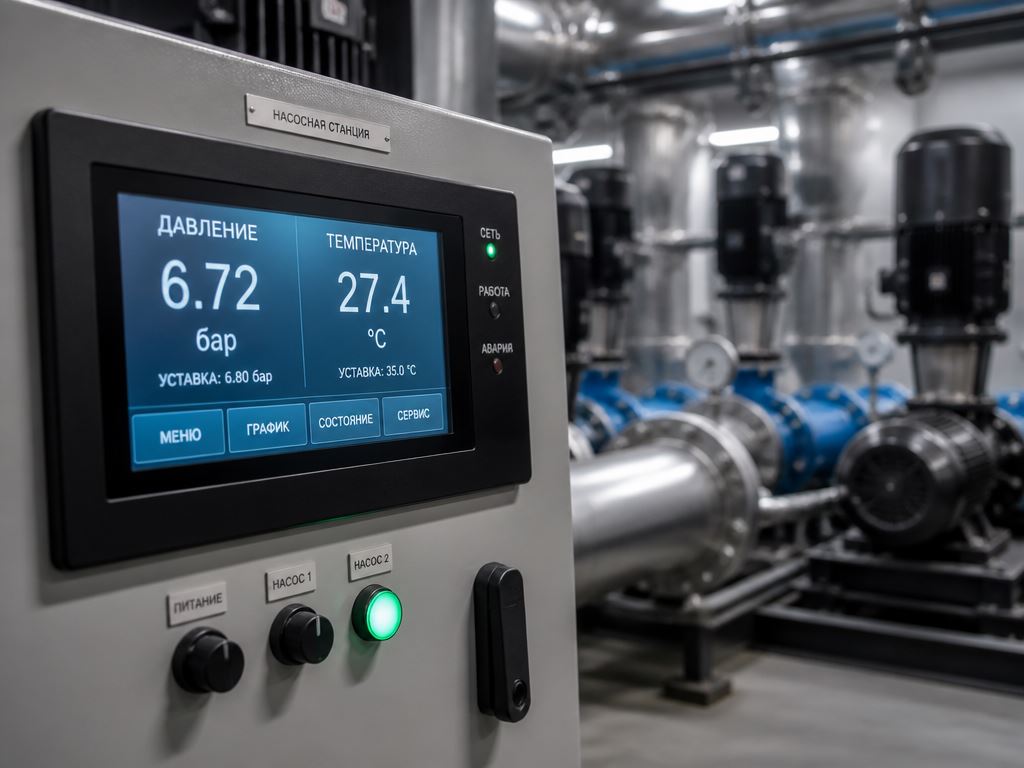

Реальные технологические объекты - насосные станции, химические реакторы, теплообменники, ректификационные колонны, системы вентиляции - редко ведут себя как идеальный линейный элемент без задержки. Именно расхождение между упрощённой моделью, на которую рассчитан ПИД, и реальным поведением объекта порождает большинство проблем регулирования.

Транспортная задержка ломает логику обратной связи

Задержка (в англоязычной литературе - dead time или transport delay, "мёртвое время") возникает всякий раз, когда управляющее воздействие должно физически переместиться до точки измерения: жидкость - пройти по трубе, материал - проехать по конвейеру, тепло - распространиться по массе теплоносителя. Каждая секунда такой задержки добавляет фазовый сдвиг в контуре, пропорциональный частоте сигнала, а на высоких частотах этот сдвиг быстро съедает запас устойчивости.

У любого объекта с задержкой есть критический коэффициент усиления, при превышении которого система идёт вразнос - он определяется частотой, на которой суммарный фазовый сдвиг достигает минус 180 градусов. Проблема не только в устойчивости: пока возмущение не дошло до датчика, регулятор о нём попросту не знает и никак не реагирует, теряя драгоценное время на компенсацию.

На практике период опроса контроллера подбирают исходя из динамики объекта: он не должен превышать одну шестую - одну пятнадцатую от времени переходного процесса или одну четвёртую - одну шестую от величины самой задержки. Но даже при идеально подобранном периоде квантования, если задержка сопоставима с постоянной времени объекта или превышает её, классический ПИД физически не может обеспечить хорошее качество регулирования.

Нелинейности, с которыми ПИД не договаривается

ПИД-регулятор по своей природе линеен, а объекты - почти никогда. Разберём основные типы нелинейностей, с которыми сталкивается инженер на производстве.

Насыщение (saturation) исполнительного механизма - самый частый случай: мощность нагревателя ограничена сверху, клапан не откроется больше чем на 100%, насос не выдаст расход выше номинального. Пока сигнал упирается в этот предел, регулятор физически не может усилить воздействие, сколько бы ни росла ошибка. Пример: регулятор просит открыть клапан на 130%, но физически возможно только 100% - оставшиеся 30% просто "теряются".

Ограничение скорости нарастания (rate limiting, буквально "ограничение темпа") проявляется там, где исполнительный механизм не успевает за задающим сигналом: у электропривода конечное ускорение, у пневмопривода - ограниченная скорость подачи воздуха. Резкий скачок задания в такой ситуации оборачивается временной потерей управления, потому что привод физически отстаёт.

Гистерезис и люфт (backlash - зазор в механической передаче) типичны для механических передач и клапанов с трением: реакция объекта зависит не только от величины сигнала, но и от направления его изменения, из-за чего появляется мёртвая зона, порождающая статическую ошибку или устойчивые автоколебания. Пример: шестерённый редуктор при смене направления вращения сначала выбирает свободный ход зубьев, и только потом начинает передавать усилие.

Отдельная категория - несимметричность воздействия: терморегулятор без охлаждения или двигатель без реверса могут компенсировать отклонение только в одну сторону, и динамика системы становится асимметричной. А коэффициент усиления многих объектов - теплообменников, реакторов, аэродинамических систем - меняется вместе с рабочей точкой, поэтому настройки, идеальные для одного режима, в другом могут привести к неустойчивости.

Интегральное насыщение

Интегральное насыщение, или windup (от английского "wind up" - заводить, взвинчивать), возникает по цепочке. Сначала появляется большая ошибка - например, после резкого изменения задания. Управляющий сигнал упирается в предел насыщения, но ошибка сохраняется, потому что объект физически не успел отреагировать.

Интегральная составляющая тем временем продолжает накапливаться, и когда объект наконец "перелетает" уставку и ошибка меняет знак, регулятор ещё долго выдаёт максимальный сигнал по инерции накопленной суммы. Итог - затяжное перерегулирование, а время восстановления после windup может в несколько раз превышать нормальный переходный процесс.

Именно поэтому в промышленных контроллерах почти всегда встроена схема anti-windup (буквально "противодействие взвинчиванию", защита от накопления интеграла) - она останавливает интегрирование, как только выход регулятора достигает предела насыщения.

Простейший вариант такой защиты называется "clamping" (от английского "зажим", "фиксация") - как только вычисленный выход превышает физический предел привода, из интегральной суммы вычитается ровно та же величина, что была добавлена сверх лимита, и настройка дополнительных параметров при этом не требуется.

Более тонкий приём - условное интегрирование: интеграл копится только тогда, когда ошибка и управляющий сигнал имеют одинаковый знак, что и удерживает контроллер от бесполезного накопления в насыщении.

Дифференциальная составляющая и шум измерений

Дифференциальный канал реагирует на скорость изменения ошибки, а значит, усиливает высокочастотный шум сильнее, чем полезный сигнал. При численном дифференцировании шум с амплитудой сигма превращается в шум на выходе дифференциатора с амплитудой порядка удвоенной сигмы, делённой на период квантования - чем чаще опрашивается датчик, тем сильнее эффект.

Из-за этого дифференциальный член почти никогда не применяют без фильтра - иначе вместо полезной производной на выходе получается практически чистый шум. Есть и ещё один практический нюанс - derivative kick ("удар" производной): если брать производную от ошибки, то при резком скачке задания дифференциальный член выдаёт мгновенный всплеск управляющего сигнала; чтобы этого избежать, производную обычно берут не от ошибки, а от самого измеряемого выхода.

На многих реальных объектах инженеры вообще отказываются от D-составляющей и ограничиваются ПИ-регулятором, особенно если сигнал с датчика зашумлён.

Взаимное влияние контуров в многомерных процессах

Ректификационная колонна, паровой котёл, система кондиционирования - типичные примеры объектов, где параметры связаны между собой: изменение потока флегмы одновременно меняет температуру, давление и состав продукта. Такие объекты называют MIMO-системами (Multiple Input - Multiple Output, "множество входов - множество выходов"), в противоположность простому одноконтурному объекту типа SISO (Single Input - Single Output, "один вход - один выход").

Если на каждый параметр повесить независимый ПИД, контуры начинают "тянуть одеяло" каждый на себя: настройка одного нарушает работу другого, а система, устойчивая по каждому контуру в отдельности, может потерять устойчивость в целом.

Каскадное регулирование

Каскадная схема (cascade control) соединяет два контура так, что выход внешнего регулятора становится заданием для внутреннего. Внешний, ведущий контур (master loop) управляет основным технологическим параметром - например, температурой в резервуаре. Внутренний, ведомый контур (slave loop) управляет вспомогательной, более быстрой переменной - скажем, температурой теплоносителя в рубашке или расходом пара.

Ключевая выгода каскада в том, что внутренний контур гасит возмущения на промежуточной переменной ещё до того, как они успевают повлиять на основной параметр. Классический пример - теплообменник: контур по температуре теплоносителя реагирует на колебания давления пара за доли секунды, а внешний контур по температуре продукта даже не замечает этого возмущения.

Чтобы каскад действительно улучшал качество регулирования, внутренний контур должен быть заметно быстрее внешнего - обычно постоянная времени внутреннего контура в три-пять раз меньше. Настраивают каскад последовательно: сначала отключают внешний контур и настраивают внутренний, затем включают внешний и подстраивают его уже с учётом замкнутого внутреннего контура как части объекта.

Упреждающее управление

Feed-forward (буквально "подача вперёд", упреждающая связь по возмущению) работает принципиально иначе, чем обратная связь (feedback, "подача назад" - реакция по результату): он реагирует не на ошибку, а на само измеряемое возмущение, причём делает это в момент его появления, а не после того, как оно уже успело сдвинуть выход процесса.

На практике feed-forward почти никогда не используют изолированно - его комбинируют с ПИД: упреждающий канал компенсирует основное измеряемое возмущение, а ПИД доводит до нормы то, что осталось неучтённым, и справляется с возмущениями, которые нельзя измерить напрямую. Метод особенно эффективен там, где обратная связь опаздывает из-за большой транспортной задержки - например, в длинных трубопроводах или крупных теплообменниках.

Адаптивные стратегии

Для объектов с параметрами, которые существенно дрейфуют в процессе эксплуатации, фиксированная настройка ПИД рано или поздно перестаёт быть оптимальной. Инженерная практика выработала три уровня адаптации.

Gain scheduling (буквально "расписание усиления", планирование коэффициентов) переключает наборы коэффициентов в зависимости от рабочей точки по заранее составленной таблице. Пример - сервопривод, у которого коэффициенты регулятора отличаются для медленного и быстрого движения оси: контроллер держит до нескольких десятков наборов настроек с интерполяцией между ними и переключает их по скорости. Подход простой и предсказуемый, но требует, чтобы зависимость параметров объекта от режима была известна заранее.

Auto-tuning (автоматическая настройка) выполняет тестовое возмущение и по отклику рассчитывает оптимальные коэффициенты - методом колебаний, по разгонной характеристике или частотным способом. Она удобна для периодической перенастройки, но не реагирует на изменения в реальном времени и требует прерывания нормальной работы контура на время теста.

Self-tuning regulator, STR ("самонастраивающийся регулятор") идёт дальше: он непрерывно идентифицирует параметры объекта - например, рекуррентным методом наименьших квадратов (Recursive Least Squares, RLS) - и корректирует коэффициенты без остановки процесса.

Родственный подход - Model Reference Adaptive Control, MRAC ("адаптивное управление с эталонной моделью"): система подстраивает себя так, чтобы её реакция совпадала с реакцией заранее заданной эталонной модели. На этом принципе построены коммерческие продукты, такие как BrainWave, сочетающий адаптивное и модельно-прогнозирующее управление с онлайн-построением модели процесса.

Модельно-прогнозирующее управление как следующий шаг

MPC, Model Predictive Control ("управление с прогнозированием по модели") стало одной из первых по-настоящему коммерциализированных продвинутых техник управления именно потому, что явно учитывает взаимодействие переменных процесса и прогнозирует его поведение с помощью модели.

На каждом шаге алгоритм решает оптимизационную задачу: подбирает последовательность управляющих воздействий на несколько шагов вперёд так, чтобы минимизировать отклонение от задания при заданных ограничениях на управление и на переменные процесса, затем применяет только первый шаг из этой последовательности и на следующем такте пересчитывает всё заново по свежим измерениям.

Такой принцип пересчёта называют receding horizon ("скользящий горизонт" - горизонт прогноза как бы отодвигается вместе с текущим временем).

Именно явный учёт ограничений отличает MPC от ПИД: контроллер заранее знает, что клапан не откроется больше чем на 100%, и строит траекторию управления с оглядкой на этот предел, а не упирается в него по факту. MPC также естественно работает с многомерными объектами (MIMO), где несколько выходов и входов связаны между собой - колонна ректификации или энергоблок управляются одной моделью, а не набором конкурирующих ПИД-контуров.

Пакеты вроде DMC (Dynamic Matrix Control, "управление динамической матрицей") или PFC (Predictive Functional Control, "функциональное прогнозирующее управление") от компании Adersa были разработаны специально для сложных процессов с переменной динамикой, нелинейностями и обратной реакцией.

Расплата за эти возможности - требование к точности модели объекта и заметно более высокая вычислительная нагрузка, поэтому MPC чаще ставят поверх существующих ПИД-контуров нижнего уровня, а не вместо них.

Нечёткая логика и нейросети для объектов без точной модели

Там, где построить математическую модель объекта дорого или невозможно, на помощь приходит fuzzy logic ("нечёткая логика"): регулятор оперирует не числами, а лингвистическими правилами вида "если ошибка большая и растёт, то увеличить воздействие заметно". Такой подход опирается на опыт оператора, а не на передаточную функцию, и особенно хорошо показал себя в системах температурного контроля.

Нейронные сети (neural networks) применяют в похожих ситуациях, но с акцентом на данные: сеть обучается на исторических записях процесса и восстанавливает переменные, которые нельзя измерить датчиком напрямую, либо строит модель объекта для последующего использования в MPC.

Обратная сторона обоих подходов - отсутствие строгих методов анализа устойчивости и статус "чёрного ящика" (black box - системы, чью внутреннюю логику трудно проследить и объяснить), который затрудняет диагностику при сбоях.

Как выбрать метод под конкретную задачу

Частые ошибки при выходе за рамки ПИД

Отсутствие запаса устойчивости - самая коварная ошибка: система прекрасно ведёт себя на модели и теряет устойчивость на реальном объекте. Ориентир для промышленных контуров - запас по фазе (phase margin) не менее 45-60 градусов и запас по усилению (gain margin) не менее 6-10 дБ.

Неправильно выбранный период квантования даёт колебания и шум на управляющем сигнале - его стоит держать в диапазоне от одной шестой до одной пятнадцатой времени установления объекта. Попытка задействовать дифференциальную составляющую без фильтра приводит к тому же результату - шуму и лишнему износу исполнительных механизмов. А использование независимых ПИД на многомерном объекте без декомпозиции чаще всего заканчивается тем, что контуры начинают конфликтовать друг с другом вместо совместной работы.

Частые вопросы

Когда точно пора отказываться от классического ПИД?
Если перерегулирование превышает 20%, транспортная задержка сопоставима или больше доминирующей постоянной времени объекта, или коэффициент усиления меняется более чем в два-три раза между рабочими точками.

Можно ли совмещать каскад и feed-forward в одной системе?
Да, это стандартная практика для объектов с большой задержкой и одновременно измеряемым возмущением - каскад ускоряет реакцию по внутренней переменной, а feed-forward компенсирует известное возмущение до того, как оно дойдёт до основного контура.

Стоит ли сразу переходить к MPC, минуя промежуточные методы?
Не всегда - MPC требует точной модели объекта и значительных вычислительных ресурсов, поэтому для одноконтурных задач с умеренной нелинейностью зачастую достаточно каскада, feed-forward или адаптивной настройки ПИД.

Что такое anti-windup простыми словами?
Это защита интегральной составляющей от чрезмерного накопления, когда управляющий сигнал уже упёрся в физический предел исполнительного механизма - без неё после сильного возмущения система долго "отматывает" накопленную ошибку назад.

Чем dead time отличается от постоянной времени объекта?
Dead time - это чистая задержка, в течение которой выход вообще не реагирует на изменение входа, а постоянная времени описывает скорость нарастания реакции после того, как она началась; для регулятора именно соотношение этих двух величин определяет, насколько сложно объектом управлять.

Почему D-составляющую часто отключают на реальном оборудовании?
Потому что дифференциальный канал усиливает высокочастотный шум измерений сильнее, чем полезный сигнал, а без качественного фильтра это превращается в дёрганье исполнительного механизма и его ускоренный износ.

В чём разница между gain scheduling и self-tuning regulator?
Gain scheduling переключает заранее заготовленные наборы коэффициентов по известной зависимости от рабочей точки, а self-tuning regulator непрерывно оценивает параметры объекта в реальном времени и сам пересчитывает коэффициенты без участия оператора.

Нужна ли точная модель объекта для нечёткой логики?
Нет, в этом её главное отличие от MPC - нечёткий регулятор строится на экспертных правилах и лингвистических категориях, а не на передаточной функции, поэтому он применим там, где модель объекта отсутствует или ненадёжна.

Что такое derivative kick и как его избежать?
Это резкий скачок управляющего сигнала при мгновенном изменении задания, вызванный дифференцированием ошибки; типичное решение - брать производную не от ошибки, а от измеряемого выхода процесса.

Может ли MPC полностью заменить ПИД на объекте?
На практике - редко: MPC обычно работает как верхний, координирующий уровень управления, а нижний уровень стабилизации исполнительных механизмов чаще всего остаётся за простыми и надёжными ПИД-контурами.
