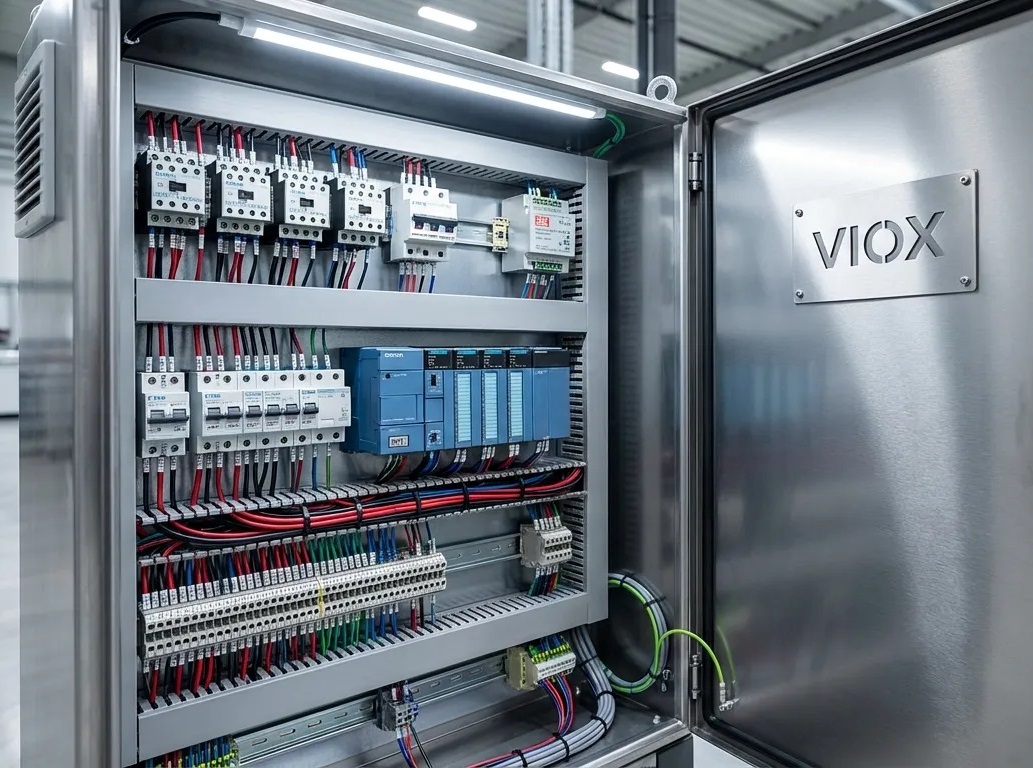

Резервирование ПЛК: как превратить уязвимый узел АСУ ТП в максимально надёжный

Резервирование ПЛК превращает уязвимую точку АСУ ТП в управляемый узел, где отказ одного контроллера - не катастрофа, а плановый переход. В системах непрерывного производства, нефтехимии или энергетике простои стоят миллионов в час, и здесь горячий, тёплый или холодный резерв решает задачу по-разному: от мгновенной синхронизации до ручного восстановления, с учётом физики сигналов, статистики отказов и инженерных компромиссов.

Горячий резерв

Представьте два ПЛК, тикающих в унисон, как часы с маятниками на общей оси. Основной (Master) и резервный (Slave) сканируют программу параллельно, обмениваясь не только значениями переменных, но и полным состоянием: результатами вычислений, статусами таймеров и счётчиков, аналоговыми значениями после фильтрации, диагностикой модулей ввода-вывода, временными метками событий и контрольными суммами всей памяти.

Связь высокоскоростная: оптоволокно со скоростью до 1 Гбит/с и задержкой менее 1 мкс, Profibus DP с дублированием или Ethernet с протоколами PRP и HSR, где пакеты дублируются и принимается первый доставленный.

Переключение происходит автоматически за 1-100 мс. При сбое Master - сброс watchdog на CPU, падение напряжения ниже 19 В на 24-вольтовой шине, обрыв heartbeat дольше 10 мс - Slave захватывает управление, используя идентичную копию данных.

Модули ввода-вывода на общей шине голосуют: дискретные по схеме 2oo3 (два из трёх согласны), аналоговые - усреднением с пороговым контролем, где ток 0 мА сигнализирует обрыв. Выходы не мигают - потери цикла нет.

На практике это выглядит так. Siemens S7-400H объединяет два CPU 416-2 в шкафу с дублированной шиной: STEP7 с пакетом Redundancy настраивает синхронизацию по событиям изменения состояния, heartbeat каждые 50 мс, диагностику с контролем CRC. MTBF одного CPU составляет около 200 000 часов, системы в целом - свыше миллиона.

Schneider Modicon Quantum использует модуль Hot Standby на оптоволокне 2 Мбит/с, синхронизирует 16 Кб RAM и поддерживает тройное модульное резервирование. Emerson DeltaV SIS с архитектурой CHARM I/O реализует голосование 2oo4D с диагностическим каналом.

Преимущества очевидны: нулевой простой и соответствие уровням SIL3/SIL4 по IEC 61508 для систем противоаварийной защиты, где отказ равнозначен взрыву.

Недостатки не менее конкретны: стоимость в 2-3 раза выше базовой, энергопотребление возрастает на 50%, а конфигурирование требует сертифицированных специалистов - ошибка в настройке синхронизации приводит к расщеплению мозга (split-brain), когда оба контроллера считают себя ведущими.

Тёплый резерв

Резервный ПЛК в тёплом режиме включён, цикл работает, однако он лишь опрашивает входы (датчики и АЦП) не трогая выходы, которые удерживаются в безопасном состоянии. Данные от Master поступают пакетами со средней задержкой 100-500 мс по Modbus RTU/TCP или Ethernet.

Синхронизируются ключевые параметры: уставки ПИД-регуляторов, флаги аварий, но не полная история буфера FIFO и не накопленные значения с плавающей точкой. Буферизация в RAM с батарейным питанием сохраняет последние 1000 событий.

Переключение занимает от 0,5 до 10 секунд. Slave обнаруживает отсутствие Modbus-запроса дольше 2 секунд, активируется, перехватывает IP-адрес через VRRP, обновляет базу данных из сохранённого дампа, и выходные реле переключают силовые цепи. В SCADA появляется предупреждение о переходе.

Типичный пример реализации - ОВЕН ПЛК210 на базе ARM Cortex-M4: два стандартных контроллера с Ethernet-коммутатором, параллельный опрос входов, поддержка Profinet и Modbus. Стоимость около 500 долларов за устройство, настройка стандартными средствами CoDeSys. Siemens S7-300 с коммуникационным процессором CP 340 допускает тёплый режим по MPI или Ethernet, хотя и не предназначен для горячего резервирования.

Достоинство схемы - стоимость лишь в 1,5 раза выше базовой конфигурации. Слабое место - потеря данных в окне запаздывания: быстрый скачок давления, случившийся между пакетами синхронизации, просто не попадёт в резервный контроллер. Дополнительный риск - зависимость от канала связи: помехи на RS-485 при длине линии свыше 1200 метров без правильного терминирования способны нарушить синхронизацию.

Холодный резерв

Самый бюджетный вариант: резервный ПЛК выключен или находится в режиме Stop, синхронизация отсутствует - в энергонезависимой памяти хранится только статическая копия программы, текущее состояние остаётся в Historian SCADA или на переносном носителе. Активация ручная или полуавтоматическая: оператор подаёт питание, загружает дамп с накопителя, перенастраивает адреса и переключает кабели либо выходные реле.

Весь процесс занимает от 5 до 60 минут. Примерно минута уходит на подачу питания через ИБП, две минуты - на загрузку с верификацией контрольной суммы, пять минут - на тест ввода-вывода в режиме замыкания на себя, остальное время - на действия персонала. Такая схема оправдана для некритичных систем - вентиляции, освещения, вспомогательных насосов - где допустимое время восстановления не превышает одного часа.

Затраты минимальны: один резервный контроллер плюс комплект реле. Риски тоже понятны: полный простой в период восстановления, потеря оперативной истории процесса и человеческий фактор - ошибка при загрузке дампа способна удвоить время простоя.

Сравнение

Надёжность системы из трёх резервированных контроллеров при  для одного CPU описывается формулой , что даёт . Время восстановления влияет на итоговую доступность по экспоненциальному закону, поэтому диагностика должна работать непрерывно: стабилитроны в токовых петлях 4-20 мА выявляют обрыв по нулевому току, RC-фильтры подавляют высокочастотные помехи.

Рекомендации

Выбор схемы определяется целевой доступностью. Формула  даёт практический ориентир: цель свыше 99,99% (не более пяти минут простоя в год) требует горячего резерва с сертификацией SIL3. Цель 99,9% (до восьми часов в год) достигается тёплым резервом. Для остальных применений достаточно холодного.

При проектировании закладывайте запас по входам-выходам в 20-30%: дискретные каналы дублируйте с токоограничивающим резистором 4,7 кОм, аналоговые - по схеме 2oo2.

Питание строится по принципу N+1 с двумя источниками и ИБП. В системах на базе S7-400H настройку выполняйте в TIA Portal, задавая интервал heartbeat 20 мс и отрабатывая сценарии отказов в симуляторе PLCSIM Advanced. Для ОВЕН используйте схемы с опросом Modbus каждые 200 мс.

Тестирование проводите ежеквартально: принудительно вызывайте сбой основного контроллера и измеряйте фактическое время восстановления, сравнивая с расчётным.

В brownfield-проектах добавляйте байпасные реле на 24-вольтовых выходах с функцией fail-safe.

В greenfield оптоволоконная связь между контроллерами оправдана с первого дня - это исключает целый класс проблем с электромагнитными помехами.

Тёплый резерв окупается уже после одного инцидента: при стоимости простоя от 10 долларов в минуту инвестиция в несколько тысяч евро отбивается за часы незапланированного останова.

Андрей Повный
